充电桩管理系统按理用springboot技术架构去解决，但因为客户的开发周期短，预算低原因，我们使用了我们最熟悉的php+workerman技术栈解决了，经过2个月的开发，一年的使用，目前整套系统运行稳定，没有发现明显的问题，所以在这里记录下我们开发的过程。
充电桩运营管理系统，提供全套的定制化充电解决方案。一个管理平台对接多家硬件协议。

自建私有服务器，数据安全、数据隐私得到保障。
功能模块有：电站查询、导航、充值、退款，消费明细、数据大 屏、发票自动开具等功能。
支持多级子运营商管理，可进行统一或单独的财务结算。
客户端包含安卓APP、 苹果APP、微信小程序。
协议参照GBT-27930在这里插入图片描述
希望大家一起来讨论：150-5606-9927

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、技术开发需求

充电桩主要包括：
1 服务器获取充电桩硬件的数据
2 充电桩发送数据给服务器
3 充电桩数据映射成api接口
4 客户端APP 跟服务器数据交互

二、技术解决

硬件厂商发来的应用层报文桢格式

应用层数据结构
起始标志 数据长度 序列号域 加密标志 桢类型标志 消息体 桢校验域
1字节 1字节 2字节 1字节 1字节 N字节 2字节
数据结构定义说明:
 起始标识符代表一帧数据的开始，固定为0x68。
 数据域字节数，数据域长度不超过200字节。不加密时为原数据长度,加密时，为加密后数据长度。其值为“序列号域+加密标志+桢类型标志+消息体”字节数之和。
 序列号域即为数据包的发送顺序号，从 0 开始顺序增加，如是应答数据包，则与询问数据包序号保持一致，当桩与平台网络断开重新建立连接或者溢出后归0。
 加密标志只针对消息体（数据单元）。0x00:不加密，0x01:3DES
 桢类型标志定义了上下行数据桢。
 桢校验域：从序列号域到数据域的 CRC 校验，校验多项式为 0x180D,低字节在前，高字节在后

我们根据发来的报文帧格式

先用workerman的Text协议格式 文本+换行符进行服务器余硬件通讯

global $worker;
$db = new \Workerman\MySQL\Connection(DB_HOST, '3306', DB_USER, DB_PASS,DB_NAME);
$worker = new Worker('tcp://0.0.0.0:8877');
$worker->count = 1;
$worker->uidConnections = array();
$redis = new redisdrive();
$redis->dbindex(1);//选择数据库
// worker进程启动后建立一个内部通讯端口
function handle_start($worker)
{
    // 开启一个内部端口，方便内部系统推送数据，Text协议格式 文本+换行符
    $inner_text_worker = new Worker('Text://0.0.0.0:1234');
    $inner_text_worker->onMessage = function($connection, $buffer)
    {
        global $worker;
        // $data数组格式，里面有uid，表示向那个uid的页面推送数据
        $data = json_decode($buffer, true);
        $uid = $data['uid'];

 echo '--s-->>>>' . @$data['zhen'] . "\n" . @$data['cons'] . "\n";

        // 通过workerman，向uid的页面推送数据
      $ret = sendMessageByUid($uid,$data['cons']);
        // 返回推送结果
  $connection->send($ret ? 'ok' : 'fail');

//        关闭
//        $ret=closeMessageByUid($uid);
//        $connection->send($ret ? 'ok' : 'fail');
    };
    $inner_text_worker->listen();
};

function handle_connection($connection)
{

 echo $uid=$connection->id;

};
function handle_message($connection, $data){
    global $worker;
    $alldata='';
//    转成16进制
    $data = bin2hex($data);

//多报文分拆
    $data=doublestr($data);
//    print_r($data);
    foreach ($data as $value) {
        @$newdata=xy($value);
        $zhuangnum= $newdata['zhuangnum'];
        $alldata.= $newdata['dataok'];
    }

if(!isset($connection->uid)) {//如果没有隐射，就增加隐射
        $connection->uid = @$zhuangnum;
        $worker->uidConnections[$connection->uid] = $connection;
    }

    return $connection->send(@hex2bin($alldata));
};

function handle_onclose($connection)
{
    global $worker;
    if(isset($connection->uid))
    {
        //关闭链接
        $worker->uidConnections[$connection->uid]->close();
        // 连接断开时删除映射
        unset($worker->uidConnections[$connection->uid]);
    }
};
$worker->onClose = 'handle_onclose';
$worker->onConnect = 'handle_connection';
$worker->onMessage = 'handle_message';
$worker->onWorkerStart = 'handle_start';

// 运行worker
Worker::runAll();
复制

用php的的正则获取需要的数据
如获取帧的类型：

 $newdata['zhen'] = substr($data, 10, 2);
复制

获取帧的检验码：

```php
 $newdata['hash'] = substr($data, -4);
复制

获取到全部帧的有效数据，在封装到数组里面。

如果数据需要保存到数据库，那就调用数据库插入：

  $db->query("INSERT INTO `" . DB_PREFIX . "pile` ( `num`)VALUES ('" . $newdata['zhuangnum'] . "')");
复制

如果数据需要写入到redis里面：

 $redis->set('icojoo-' . $newdata['zhuangnum'] . '-' . $newdata['gunnum'] . '-05', json_encode($newdata));
复制

如果数据需要组装新的发送报文给硬件：
先组合好需要发送的报文格式

 $newdata['dataok'] = $newdata['start'] . $newdata['len'] . $newdata['allcons'] . $newdata['xy'];
复制

在通过workerman TCP协议发送给硬件

    $client = stream_socket_client('tcp://127.0.0.1:1234', $errno, $errmsg, 1);
// 推送的数据，包含uid字段，表示是给这个uid推送
    $data = array('uid'=>$zhuangnum,'zhen'=>$newdata['zhen'], 'cons'=>$newdata['dataok']);
//    print_r($data);
// 发送数据，注意5678端口是Text协议的端口，Text协议需要在数据末尾加上换行符
    fwrite($client, json_encode($data)."\n");
// 读取推送结果
   return trimall(fread($client, 8192));
复制

这样就完成了服务器接受硬件发送数据，服务器发送数据给硬件的数据，
发送跟获取数据是核心开发，这个完成后，服务器跟app通讯就是常规的web开发了，不在赘述。

三、客户端

客户端我们使用了uni-app开发，安卓+苹果都上架到官方各大商城，

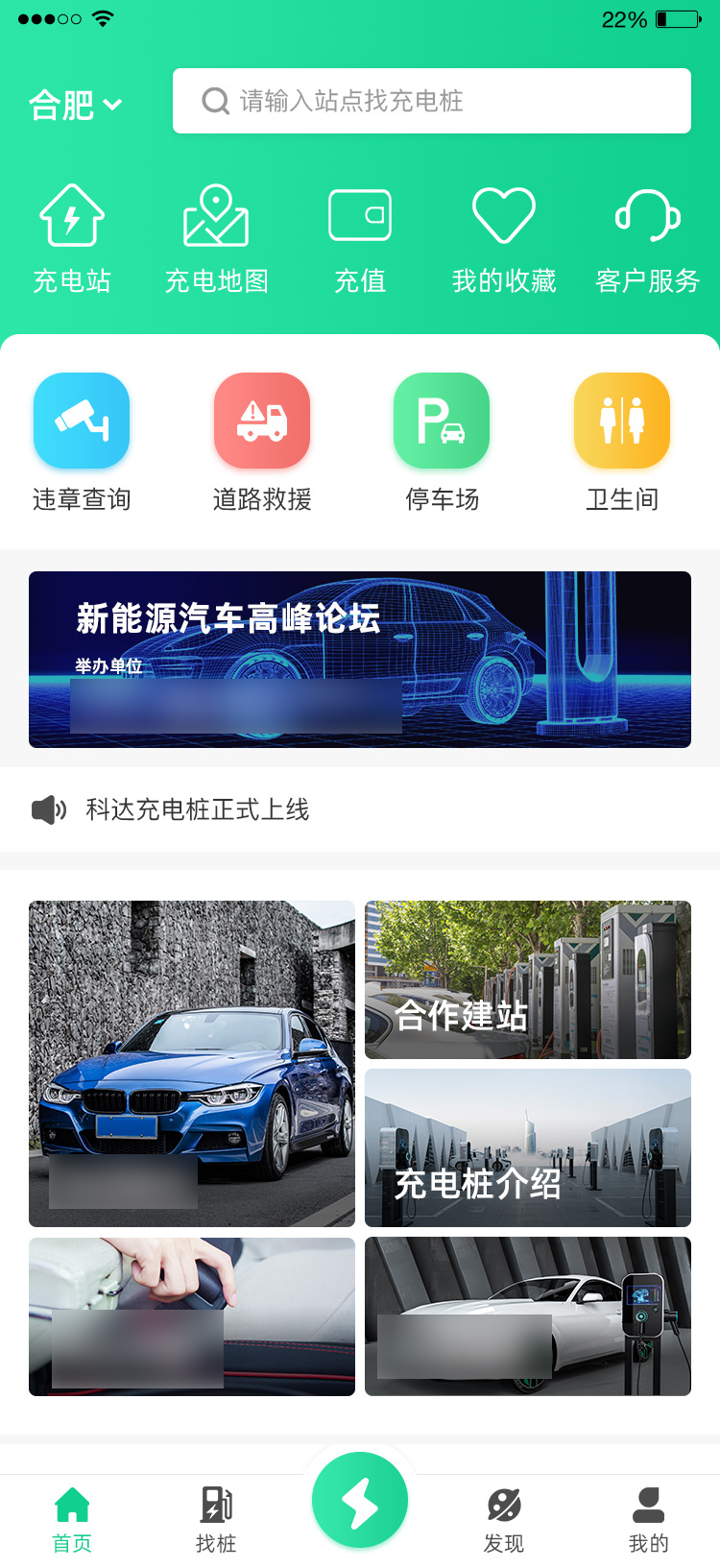

四、页面展示
