原文链接：Region growing segmentation

本教程使用到的点云数据：source files

在本篇教程中，我们将学习如何使用由pcl::RegionGrowing类实现的区域生长算法。该算法的目的是合并在平滑约束条件下足够接近的点。因此，该算法的输出数据结构是由聚类组成的数组，其中每个聚类都是被认为是同一光滑表面的一部分的点的集合。该算法的工作原理（光滑度的计算）是基于两点法线之间的角度比较。

基本原理

首先，它根据点的曲率值对点进行排序。需要这样做是因为区域从曲率最小的点开始增长。这样做的原因是曲率最小的点位于平坦区域(从最平坦区域生长可以减少段的总数)。

我们有了分类过的云。直到云中没有未标记点时，算法选取曲率值最小的点，开始区域的增长。这个过程如下所示：

选中的点被添加到名为种子的集合中。
对于每一个种子点，找到它的邻近点：
- 算出每个相邻点的法线和当前种子点的法线之间的角度，如果角度小于阈值，则将当前点添加到当前区域。
- 然后计算每个邻居点的曲率值，如果曲率小于阈值，那么这个点被添加到种子中。
- 将当前的种子从种子列表中移除。

如果种子列表变成空的，这意味着该区域生长已完成，继续重复上述过程。

区域生长算法：将具有相似性的点云集合起来构成区域。
首先对每个需要分割的区域找出一个种子点作为生长的起点，然后将种子点周围邻域中与种子有相同或相似性质的点合并到种子像素所在的区域中。而新的点继续作为种子向四周生长，直到再没有满足条件的像素可以包括进来，一个区域就生长而成了。
算法流程：

计算法线normal 和曲率curvatures，依据曲率升序排序；
选择曲率最低的为初始种子点，种子周围的临近点和种子点云相比较；
设置法线夹角阈值，搜索当前种子点的邻域点，计算邻域点的法线与当前种子点的法线之间的夹角，小于阈值的邻域点加入到当前区域；
设置曲率阈值，曲率是否足够小（表面处在同一个弯曲程度），检查每一个邻域点的曲率，小于曲率阈值的邻域点加入到种子点序列中，并删除当前种子点，以新的种子点继续生长；
如果满足3，4则该点可用做种子点;
如果只满足3，则归类而不做种子;
重复进行以上生长过程，直到种子点序列被清空。此时，一个区域生长完成，并将其加入到聚类数组中；
对剩余点重复进行以上步骤，直到遍历完所有点。

算法伪代码

输入

Point cloud = $\{P\}$
Point normals = $\{N\}$
Points curvatures = $\{c\}$
Neighbour finding function $\Omega(.)$
Curvature threshold $c_{th}$
Angle threshold $\theta_{th}$

初始化

区域列表置为空： Region list ${R}\leftarrow{\O}$

可用的点云列表：Available points list $\{A\}\leftarrow\{1,...,|P|\}$

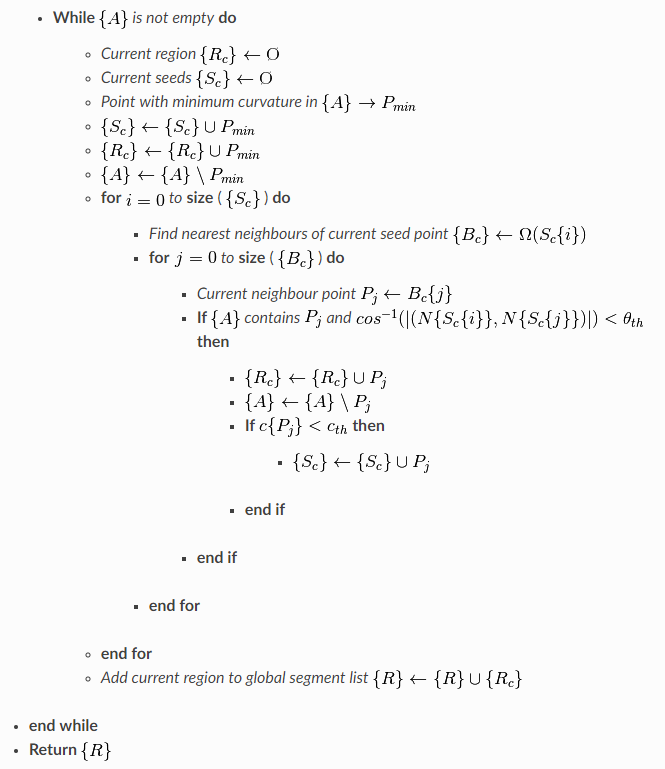

算法实现

程序代码

#include <iostream>
#include <vector>
#include <pcl/point_types.h>
#include <pcl/io/pcd_io.h>
#include <pcl/search/search.h>
#include <pcl/search/kdtree.h>
#include <pcl/features/normal_3d.h>
#include <pcl/visualization/cloud_viewer.h>
#include <pcl/filters/passthrough.h>
#include <pcl/segmentation/region_growing.h>
#include <pcl/console/print.h>
#include <pcl/console/parse.h>
#include <pcl/console/time.h>
#include <windows.h>
#include <stdio.h>
#include <psapi.h>
void PrintMemoryInfo( )
{
	HANDLE hProcess;
	PROCESS_MEMORY_COUNTERS pmc;

	hProcess=GetCurrentProcess();
	printf( "\nProcess ID: %u\n", hProcess );

	// Print information about the memory usage of the process.
	//输出进程使用的内存信息

	if (NULL == hProcess)
		return;

	if ( GetProcessMemoryInfo( hProcess, &pmc, sizeof(pmc)) )
	{
		printf( "\tPageFaultCount: 0x%08X\n", pmc.PageFaultCount );
		printf( "\tPeakWorkingSetSize: 0x%08X\n",
				  pmc.PeakWorkingSetSize );
		printf( "\tWorkingSetSize: 0x%08X\n", pmc.WorkingSetSize );
		printf( "\tQuotaPeakPagedPoolUsage: 0x%08X\n",
				  pmc.QuotaPeakPagedPoolUsage );
		printf( "\tQuotaPagedPoolUsage: 0x%08X\n",
				  pmc.QuotaPagedPoolUsage );
		printf( "\tQuotaPeakNonPagedPoolUsage: 0x%08X\n",
				  pmc.QuotaPeakNonPagedPoolUsage );
		printf( "\tQuotaNonPagedPoolUsage: 0x%08X\n",
				  pmc.QuotaNonPagedPoolUsage );
		printf( "\tPagefileUsage: 0x%08X\n", pmc.PagefileUsage );
		printf( "\tPeakPagefileUsage: 0x%08X\n",
				  pmc.PeakPagefileUsage );
	}

	CloseHandle( hProcess );
}

using namespace pcl::console;
int
main (int argc, char** argv)
{

	if(argc<2)
	{
		std::cout<<".exe xx.pcd -kn 50 -bc 0 -fc 10.0 -nc 0 -st 30 -ct 0.05"<<endl;

		return 0;
	}//如果输入参数小于1个，输出提示
	time_t start,end,diff[5],option;
	start = time(0);
	int KN_normal=50; //设置默认输入参数
	bool Bool_Cuting=false;//设置默认输入参数
	float far_cuting=10,near_cuting=0,SmoothnessThreshold=30.0,CurvatureThreshold=0.05;//设置默认输入参数
	parse_argument (argc, argv, "-kn", KN_normal);
	parse_argument (argc, argv, "-bc", Bool_Cuting);
	parse_argument (argc, argv, "-fc", far_cuting);
	parse_argument (argc, argv, "-nc", near_cuting);
	parse_argument (argc, argv, "-st", SmoothnessThreshold);
	parse_argument (argc, argv, "-ct", CurvatureThreshold);//设置输入参数方式
	pcl::PointCloud<pcl::PointXYZ>::Ptr cloud (new pcl::PointCloud<pcl::PointXYZ>);
	if ( pcl::io::loadPCDFile <pcl::PointXYZ> (argv[1], *cloud) == -1)
	{
		std::cout << "Cloud reading failed." << std::endl;
		return (-1);
	}// 加载输入点云数据
	end = time(0);
	diff[0] = difftime (end, start);
	PCL_INFO ("\Loading pcd file takes(seconds): %d\n", diff[0]);
	//Noraml estimation step(1 parameter)
	pcl::search::Search<pcl::PointXYZ>::Ptr tree = boost::shared_ptr<pcl::search::Search<pcl::PointXYZ> > (new pcl::search::KdTree<pcl::PointXYZ>);//创建一个指向kd树搜索对象的共享指针
	pcl::PointCloud <pcl::Normal>::Ptr normals (new pcl::PointCloud <pcl::Normal>);
	pcl::NormalEstimation<pcl::PointXYZ, pcl::Normal> normal_estimator;//创建法线估计对象
	normal_estimator.setSearchMethod (tree);//设置搜索方法
	normal_estimator.setInputCloud (cloud);//设置法线估计对象输入点集
	normal_estimator.setKSearch (KN_normal);// 设置用于法向量估计的k近邻数目
	normal_estimator.compute (*normals);//计算并输出法向量
	end = time(0);
	diff[1] = difftime (end, start)-diff[0];
	PCL_INFO ("\Estimating normal takes(seconds): %d\n", diff[1]);
	//optional step: cutting the part are far from the orignal point in Z direction.2 parameters
	pcl::IndicesPtr indices (new std::vector <int>);//创建一组索引
	if(Bool_Cuting)//判断是否需要直通滤波
	{

		pcl::PassThrough<pcl::PointXYZ> pass;//设置直通滤波器对象
		pass.setInputCloud (cloud);//设置输入点云
		pass.setFilterFieldName ("z");//设置指定过滤的维度
		pass.setFilterLimits (near_cuting, far_cuting);//设置指定纬度过滤的范围
		pass.filter (*indices);//执行滤波，保存滤波结果在上述索引中
	}


	// 区域生长算法的5个参数
	pcl::RegionGrowing<pcl::PointXYZ, pcl::Normal> reg;//创建区域生长分割对象
	reg.setMinClusterSize (50);//设置一个聚类需要的最小点数
	reg.setMaxClusterSize (1000000);//设置一个聚类需要的最大点数
	reg.setSearchMethod (tree);//设置搜索方法
	reg.setNumberOfNeighbours (30);//设置搜索的临近点数目
	reg.setInputCloud (cloud);//设置输入点云
	if(Bool_Cuting)reg.setIndices (indices);//通过输入参数设置，确定是否输入点云索引
	reg.setInputNormals (normals);//设置输入点云的法向量
	reg.setSmoothnessThreshold (SmoothnessThreshold / 180.0 * M_PI);//设置平滑阈值
	reg.setCurvatureThreshold (CurvatureThreshold);//设置曲率阈值

	std::vector <pcl::PointIndices> clusters;
	reg.extract (clusters);//获取聚类的结果，分割结果保存在点云索引的向量中。
	end = time(0);
	diff[2] = difftime (end, start)-diff[0]-diff[1];
	PCL_INFO ("\Region growing takes(seconds): %d\n", diff[2]);

	std::cout << "Number of clusters is equal to " << clusters.size () << std::endl;//输出聚类的数量
	std::cout << "First cluster has " << clusters[0].indices.size () << " points." << endl;//输出第一个聚类的数量
	std::cout << "These are the indices of the points of the initial" <<
		std::endl << "cloud that belong to the first cluster:" << std::endl;
	/* int counter = 0;
	while (counter < clusters[0].indices.size ())
	{
	std::cout << clusters[0].indices[counter] << ", ";
	counter++;
	if (counter % 10 == 0)
	std::cout << std::endl;
	}
	std::cout << std::endl;
	*/
	PrintMemoryInfo();
	pcl::PointCloud <pcl::PointXYZRGB>::Ptr colored_cloud = reg.getColoredCloud ();
	pcl::visualization::CloudViewer viewer ("区域增长分割方法");
	viewer.showCloud(colored_cloud);
	while (!viewer.wasStopped ())
	{
	}//进行可视化

	return (0);
}

代码分析

然后设置最小和最大集群大小。这意味着在分割完成后，所有点小于最小值(或大于最大值)的聚类将被丢弃。最小值和最大值的默认值分别为1和“尽可能多”。

算法在内部结构中需要K最近邻搜索，所以这里是提供搜索方法并设置邻居数量的地方。之后，它接收到必须分割的点云、点下标和法线。

  pcl::RegionGrowing<pcl::PointXYZ, pcl::Normal> reg;
  reg.setMinClusterSize (50);
  reg.setMaxClusterSize (1000000);
  reg.setSearchMethod (tree);
  reg.setNumberOfNeighbours (30);
  reg.setInputCloud (cloud);
  //reg.setIndices (indices);
  reg.setInputNormals (normals);

这两行是算法初始化中最重要的部分，因为它们负责上述的平滑约束。第一种方法以弧度为单位设置角度，作为法向偏差的允许范围。如果点之间的法线偏差小于平滑阈值，那么建议它们在同一簇中(新的点-被测试的点-将被添加到簇中)。第二个是曲率阈值。如果两点有一个小的法向偏差，那么它们之间的曲率差被测试。

 reg.setSmoothnessThreshold (3.0 / 180.0 * M_PI);
  reg.setCurvatureThreshold (1.0);

RegionGrowing类提供了一个返回彩色云的方法，其中每个集群都有自己的颜色。因此，在这部分代码中，实例化pcl::visualization::CloudViewer以查看分割的结果——相同颜色的云

pcl::PointCloud <pcl::PointXYZRGB>::Ptr colored_cloud = reg.getColoredCloud ();
  pcl::visualization::CloudViewer viewer ("Cluster viewer");
  viewer.showCloud(colored_cloud);
  while (!viewer.wasStopped ())
  {
  }

  return (0);
}

实验结果

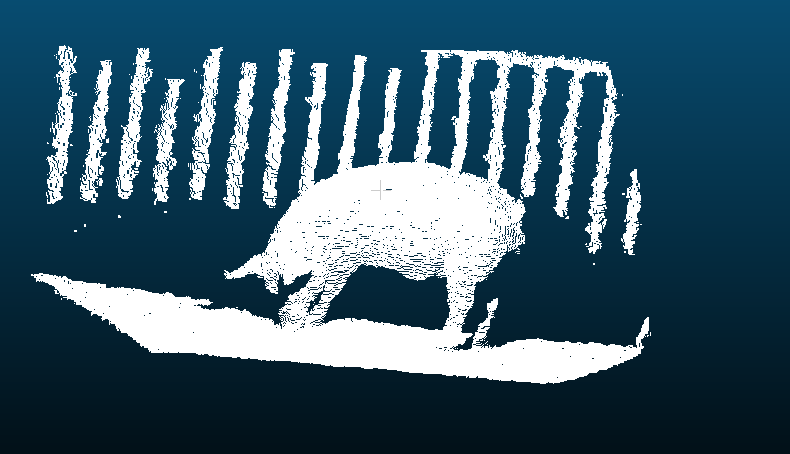

原始点云：

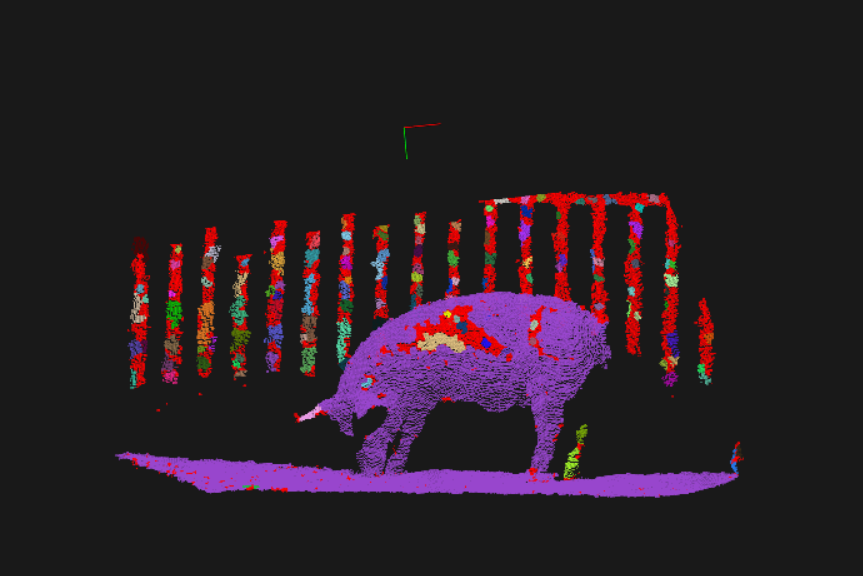

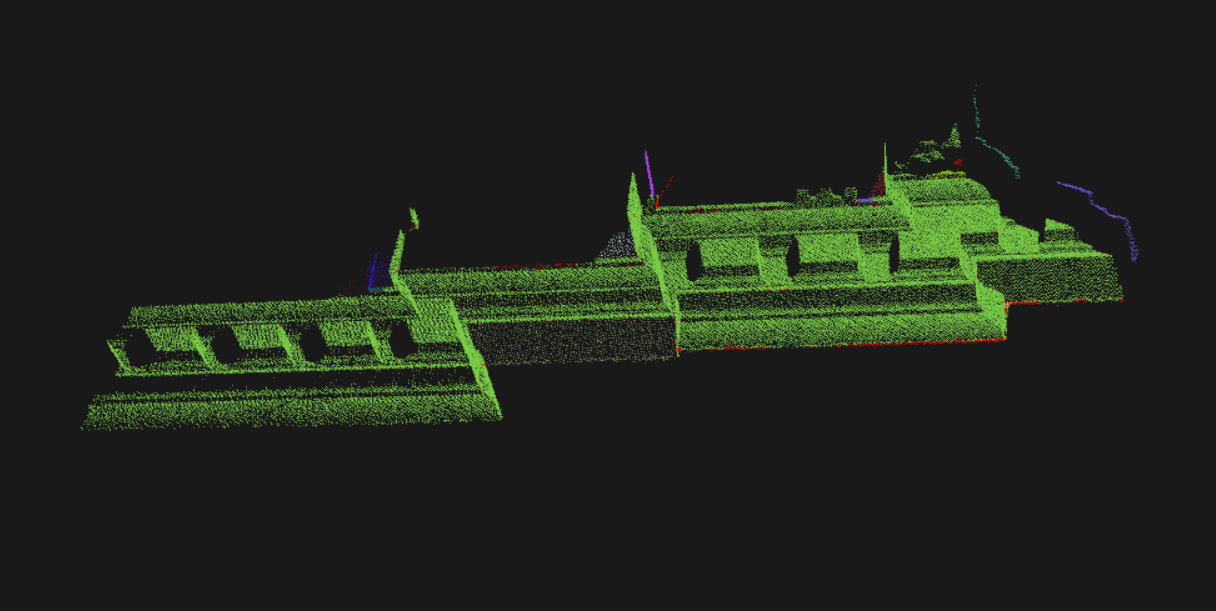

使用区域生长算法分割后的点云（每种颜色代表一个聚类）：

在最后一张图片中，你可以看到彩色云有许多红点。这意味着这些点属于被拒绝的聚类，因为它们有太多/太少的点。

使用命令行进行输入：

D:\PCLProject\pcl-project\pcl_segmentation\4_region_growing_segmentation\cmake_bin\Release>region_growing_segmentation.exe pig1.pcd -kn 50 -bc 0 -fc 10.0 -nc 0 -st 30 -ct 0.05
Loading pcd file takes(seconds): 0
Estimating normal takes(seconds): 1
Region growing takes(seconds): 0
Number of clusters is equal to 141
First cluster has 136600 points.
These are the indices of the points of the initial
cloud that belong to the first cluster:

Process ID: 4294967295
PageFaultCount: 0x00004A9E
PeakWorkingSetSize: 0x03A69000
WorkingSetSize: 0x03A68000
QuotaPeakPagedPoolUsage: 0x0002DD40
QuotaPagedPoolUsage: 0x0002D5B8
QuotaPeakNonPagedPoolUsage: 0x00003508
QuotaNonPagedPoolUsage: 0x00003480
PagefileUsage: 0x03427000
PeakPagefileUsage: 0x03427000
