很多刚开始接触这个Allegro软件的同学，就有这样的疑问，我的原理图的网表都已经导入到PCB中了，为什么PCB板上什么都没有呢？元器件、飞线等都没有。其实，只要是网表导入到PCB中，器件都是在后台显示，需要指定元器件封装库，然后手动放置出来，下面我们详细介绍一下操作的办法：第一步，需要检查原理图的网表是否导入成功，执行菜单命令Display，在下拉菜单中选择Status，整个PCB文件的状态，如

一般我们会在Allegro软件中指定这几个与封装库有关的路径。第一步，点击Allegro软件的Setup命令的最后一项User Preferences...,如图4-25所示；图4-25 用户参数设置示意图第二步，在弹出的对话框中，选择Library中的devpath、padpath、psmpath三项设置路径，如图4-26所示；图4-26 封装库路径指定示意图Ø...

在之前我们已经讲述了Homogeneous类型与Heterogeneous类型元器件的区别，所以这里我们同样以LM358为例，来讲述Heterogeneous类型元器件的创建方法，LM358的原理部分结构如图2-44所示，第一步，在olb文件单击鼠标右键，建立新的New Part，Name那一栏输入LM358，PCB封装那一栏可以先不填写，下面的Parts per pkg输入2个，由两部分组成，P

在使用orcad绘制原理图的过程中，需要对每一个元器件进行封装的指定，否则没有指定封装，在输出网表的时，会产生错误。指定器件封装的方法如下:第一步，在orcad原理图中，双击该器件，会弹出改器件的属性框，如图4-1所示；图4-1 元器件属性框示意图第二步，在元器件的属性框中，我们可以找到有一栏叫做PCB Footprint，这一栏就是改器件的封装名称，我们只需要在这一栏填上相对应的封装名称即可；最

IC类的器件与我们讲的分立器件、逻辑器件不同，下面我们以TPS54531这个电源IC为例讲解IC器件封装创建的方法，查找TPS54531的Datasheet，它的封装信息如图2-21所示，图2-21TPS54531封装信息示意图第一步，在olb文件单击鼠标右键，建立新的New Part，Name那一栏输入TPS54531，PCB封装那一栏可以先不填写，下面的Parts per pkg输入1个，是单

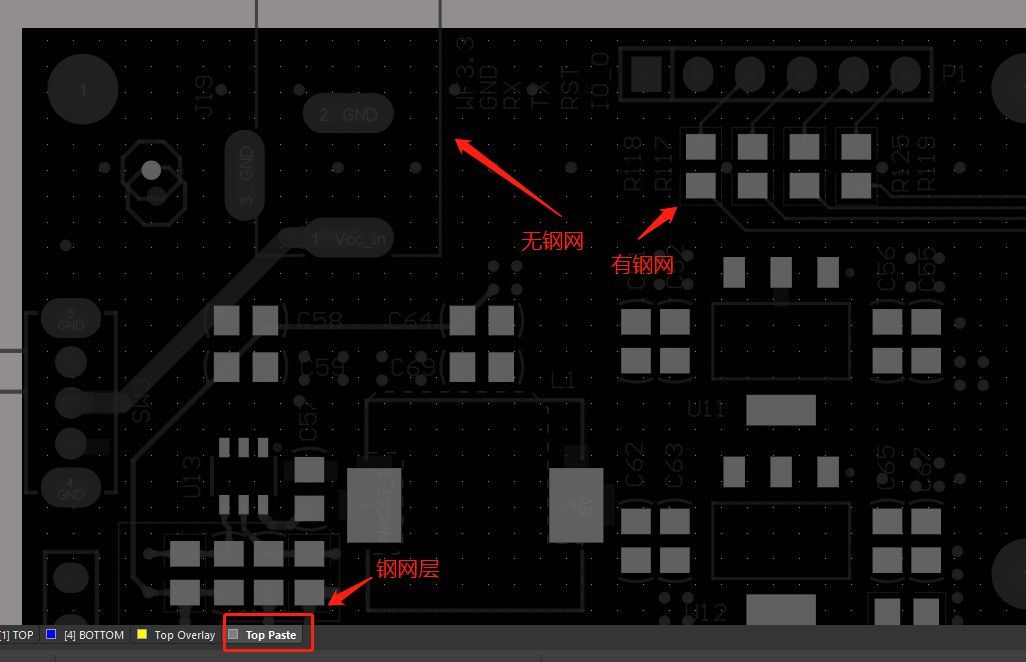

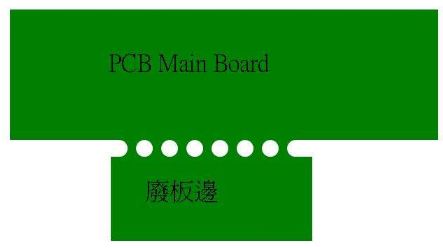

邮票孔：主板拼版里面，小板和小板之间需要筋连接，为了便于切割，筋上面会开一些小孔，类似于邮票边缘的那种孔。形似邮票中分割的圆孔设计，其优点为强度比V-Cut好，可直接折断，但缺点是折断面不易控制精准，若距离线路过，容易出现线路损伤，反而造成报废。图4-64 邮票孔拼板一般来说，PCB拼板可采用邮票孔技术或双面对刻V形槽的分割技术，在采用邮票孔时，应注意搭边应均匀分布在每块拼板的四周，以避免焊接时由

这里我们分为两种情况进行分析，一种是在绘制原理图库的时候，怎么显示与隐藏元器件封装名称；另外一种是在绘制原理图的时候，怎么显示与隐藏元器件封装名称。①绘制原理图库时隐藏PCB封装的操作步骤如下；第一步，打开所要隐藏PCB封装名的库文件，点击菜单Options→Part Properties编辑属性；第二步，在弹出的属性框中点击右侧New…，新建属性，Name填写PCB Footprint，Valu
