其实就是验证计算结果对于网格密度变化的敏感程度，当网格数量增加后，如果计算结果的变化在允许范围内，我们就可以认为此时网格的数量变化对结果的影响可以忽略不计。以上便是基于Ansys Workbench的网格无关性验证过程，需要注意的是在进行网格无关性验证时，应该避开应力奇异位置，因为在应力奇异处，随着网格的不断加密，应力值也会无限增大，从而无法得到一个收敛结果。计算模型见图1所示。图4是模型的网格做

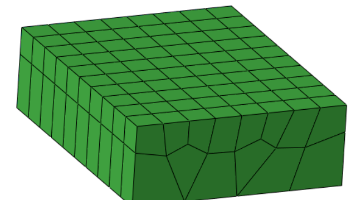

a.由于自动划分的2d网格杂乱无章，因此这里做了面的分割来划分出质量较好的网格，见图3所示。a.首先在此区域的端面上进行面的分割，然后再进行2d网格的生成，对于三角形区域可以使用三角形映射的方式来划分出比较好的网格。a. 这里也需要进行面的切分，同样是为了保证划分出比较好的网格，在生成网格的时候要注意边界位置的网格节点要一一对应。b.在划分好2d网格的基础上使用3D面板中的“drag”命令对2d网

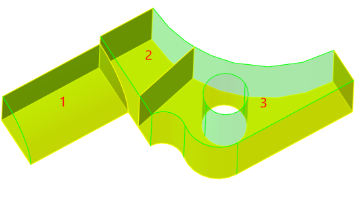

区域3整体模型也是成周向对称的，因此也可以先切分出其中一个对称区域进行2d网格划分，然后对2d网格进行旋转来生成整个面的2d网格；接着选择“3D-drag”对2d网格进行拉伸生成3d网格，这里同样要注意拉伸的层数和区域1相交位置的网格数一致。接着选择“3D-drag”命令对2d网格进行拉伸生成3d网格，这里要注意拉伸的层数和区域1相交位置的网格数一致。首先切分出区域1的一半模型，然后在其中一个模型

首先对区域1和区域2的交界面进行切分，尽量切分出简单的几何形状，然后选择“2D-automesh”对区域2的侧面进行2d网格划分，然后选择“3D-drag”对2d网格进行拉伸生成3d网格。选择“Tool-edges-equivalence”对以上3个区域的网格模型进行共节点，然后将此1/8网格模型沿着切分的对称面进行三次镜像即可生成整体的网格模型，最后对整体模型再进行一次共节点操作。区域2可以通过

以上方法适用于常见 Workbench 工具的中文设置需求，操作时请根据具体软件版本调整步骤。
