当运算放大器的增益非常高的时候，运算放大器有以下特性：（1）虚短：认为放大器的和两端的电压是相等的。（2）虚断：由于运放的输入的输入阻抗非常大，故输出电流非常小，认为运放正负端是断路，没有电流。故一般拿到运算，先把运放部分画成下图蓝色部分那样，再进行后续的分析。在下面的内容中都将电路图和最后的输出公式放在第一节，后面才开始解释，这样是为了方便后续查阅。

MOS 管：开关电源的开关。接受PWM波形信号，高电平管子打开，低电平管子关闭。电感 L ：充放电。吸收电源的能量，并向后级电路释放。二极管 D：指定电流的流向。电容：平滑输出电流。图1.1 BUCK-BOOST 电路原理图以上就是反激式开关电源的精髓所在，总结成一句话就是：MOS 管打开时给初级线圈储能， MOS 管关闭时，线圈将所储能量释放到次级线圈中。

按照使用习惯，电源指示灯用红色，信号指示灯用绿色，这两种颜色的 LED 灯技术最成熟，价格最便宜。

DCDC升压电路DCDC降压电路升降压电路均使用电容电感，但是位置不一样则功能不一样，总结如下。升压电路降压电路电感在开关前，用于和电源串联升压在开关后，和负载串联，用于分压降压电容有电感，电感上，我充电；没电感，我再上滤波，使波形不要太尖锐。

低压差稳压器(Low Drop-Out Regulator,LDO)是一种电压稳压器，属于电源管理类电路。LDO只能降压不能升压，后续可以证明。

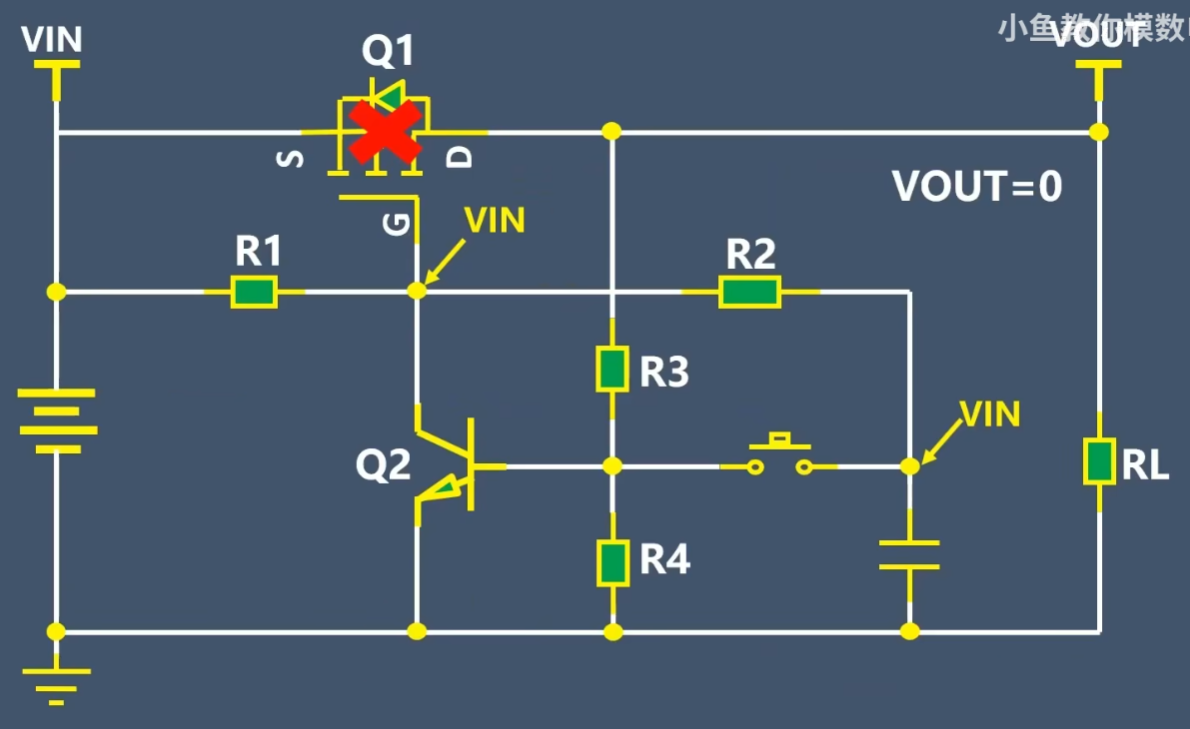

本笔记是看逐个“三极管+MOS管共同组成的开关电路”视频进行学习，故笔记以逐个电路图展开。

本节对三极管的基础知识了解程度只需要达到一下要求。1.1三极管三个级1.2三极管的开关作用后续如果有需要了解的知识点会在后续的笔记中提及。

文章以下内容全部为硬件相关知识，鲜有软件知识，并且记的是自己需要的部分，大家可能看不明白。
