在工业自动化和设备通信领域，RS232、RS485和Modbus RTU是三个频繁出现的术语。很多人容易把它们混为一谈，其实它们分属于通信体系中的不同层级——搞清楚它们的区别与联系，是理解工业通信的基础。

一、RS232：短距离点对点的经典接口

RS232是由美国电子工业协会（EIA）制定的串行通信接口标准，诞生于个人电脑时代，是最早普及的串行通信标准之一。

电气特性方面，RS232采用单端信号传输方式，使用正负电压来表示逻辑状态：逻辑“1”为-3V至-15V，逻辑“0”为+3V至+15V。这种高电压摆幅虽然在一定程度上提供了抗噪能力，但单端传输的先天缺陷是无法彻底消除共模噪声。

通信方式上，RS232支持全双工通信，即可以同时发送和接收数据。但它只支持点对点连接——一个发送设备对应一个接收设备，无法连接多个设备。

传输距离是RS232最大的短板。标准规定最大传输距离约为15米（50英尺），实际应用中受信号衰减和噪声干扰影响，通常也只能在这个范围内使用。传输速率方面，标准最高约为115.2 kbps，常用速率一般为9600 bps。

应用场景上，RS232目前最常见的用途是作为设备的调试接口——交换机的Console口、老式PC的COM口、工控主板的诊断口等。此外也用于连接打印机、调制解调器等外设。它的优点是硬件设计简洁、普及度高、配置调试便捷。

主要缺点可以归纳为：传输距离短、仅支持点对点通信、抗干扰能力弱、信号电平高易损坏芯片。

二、RS485：工业现场的多设备组网王者

RS485正是为了弥补RS232的诸多不足而发展出来的标准。如果说工业现场只能保留一种串行接口，RS485当之无愧。

电气特性方面，RS485最大的革新是采用了差分信号传输——利用一对双绞线（A线和B线）之间的电压差来表示逻辑状态：逻辑“1”为A线电压高于B线（差分电压>+200mV），逻辑“0”为A线电压低于B线（差分电压<-200mV）。这种“压差”传输方式具备极高的共模抑制能力，能够有效抵抗长距离传输中的电磁干扰。

通信方式上，RS485通常采用半双工模式（两线制），同一时刻只能发送或接收数据，不能同时进行。但最关键的是，RS485支持多点通信，标准允许最多32个设备连接到同一条总线上，使用中继器后可扩展至更多节点。网络拓扑一般采用总线型结构。

传输距离是RS485的核心优势。标准最大传输距离可达1200米（9600bps时），实际在良好条件下甚至可达3000米。传输速率最高可达10Mbps（短距离时），但距离越长，速率上限越低。

应用场景上，RS485广泛应用于工业自动化、建筑物自动化、数据采集等领域。从PLC到变频器、从智能仪表到工业物联网关，RS485在生产线、变电房等恶劣环境下连接大量传感器和设备，是不可或缺的现场总线。

主要优势包括：抗干扰能力强、传输距离远、支持多节点组网、与TTL电平兼容不易损坏芯片。缺点是布线需要屏蔽双绞线和终端电阻（120Ω）匹配，硬件配置比RS232稍复杂。

三、RS232与RS485核心对比

对比项	RS232	RS485
传输方式	单端信号（相对地）	差分信号（A-B压差）
信号电平	±3V ~ ±15V	0~5V（差分电压）
抗干扰能力	弱	强
传输距离	≤15米	≤1200米（可达3000米）
传输速率	≤115.2 kbps	最高10 Mbps
通信方式	全双工	半双工（两线制）/全双工（四线制）
节点数量	点对点（1对1）	最多32~128个
网络拓扑	无（直接连接）	总线型
典型应用	设备调试口、电脑外设	工业自动化、传感器网络

（数据来源：）

四、Modbus RTU是什么？

在理解了RS232和RS485之后，我们来看Modbus RTU。

Modbus是一种应用层通信协议，由Modicon公司于1979年发布。它定义了一整套通信规则，包括：主从（Master/Slave）架构、帧格式（从站地址+功能码+数据+校验码）、功能码（如0x01读线圈、0x03读保持寄存器等）以及异常响应机制。

Modbus协议分为多种实现版本，其中Modbus RTU（Remote Terminal Unit，远程终端单元）是串行链路上最常用的一种模式。RTU模式采用二进制数据进行通信，报文紧凑，数据密度高，在相同波特率下比ASCII模式有更高的吞吐率。

一个完整的Modbus RTU帧由以下部分构成：

帧组成部分	长度	说明
从站地址	1字节	标识目标从设备（0为广播地址，1~247为从站地址）
功能码	1字节	指示需要执行的操作类型
数据域	N字节	具体的数据内容
CRC校验	2字节	循环冗余校验，用于检错

Modbus RTU采用主从通信模式：系统中只有一个主机，所有通信必须由主机发起，从机不能主动发送数据。这种机制简单可靠，非常适合工业现场的控制与数据采集。

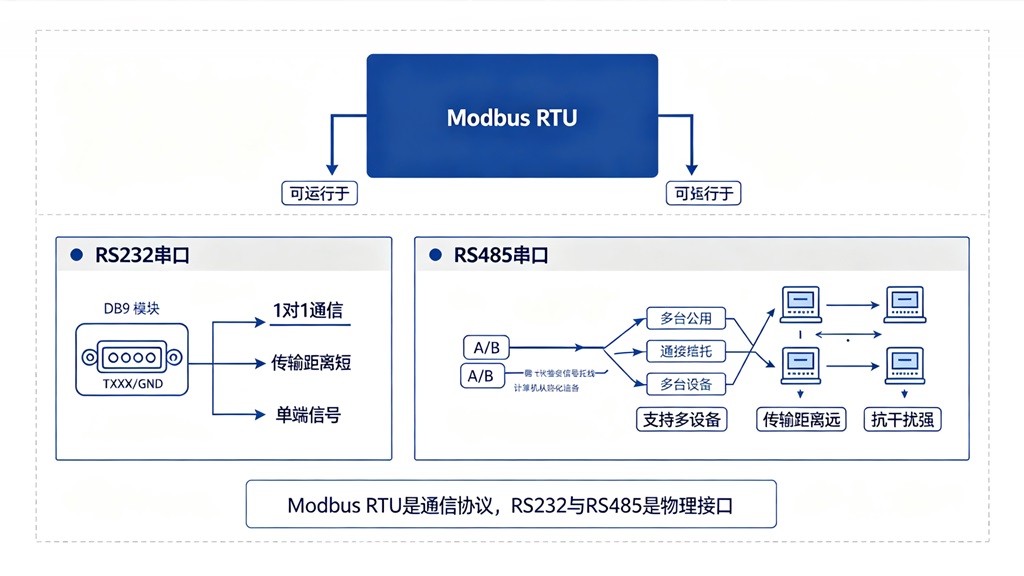

五、三者的关系：道路、车辆与交通规则

用一个通俗的比喻来理解三者的关系：

• RS232和RS485是“道路” ——它们是物理层的串行通信标准，定义了电信号如何传输、用什么线、传多远。RS485是一条宽阔的高速公路（远距离、多车道），RS232则是一条狭窄的乡间小路（短距离、单车道）。

• Modbus RTU是“交通规则” ——它是应用层协议，定义了数据如何组织、如何解读、谁先谁后。它规定了车辆（数据）应该怎么走、走到哪里停、遇到红灯怎么办。

• 在实际工程中，最常见的组合是 “Modbus RTU over RS485” ——也就是在RS485这条“高速公路”上，按照Modbus RTU这套“交通规则”来跑数据。

RS232同样可以承载Modbus RTU协议。但RS232只能点对点通信、距离只有15米，而RS485可以连接多达32个设备、传输1200米，因此在工业现场，Modbus RTU几乎总是搭配RS485使用。

需要特别强调的是：Modbus不等于RS485。Modbus RTU可以跑在RS485上，也可以跑在RS232上；而Modbus TCP/IP则跑在以太网上，根本不走RS485。把两者混为一谈，是把“协议”和“物理层”搞混了。

六、总结

用OSI模型的视角来总结：

OSI层	对应内容
应用层（第7层）	Modbus协议（定义数据格式、功能码、地址等）
数据链路层	串行帧控制（RTU的CRC校验、帧间隙检测）
物理层（第1层）	RS232 / RS485（定义电气特性、连接器、信号电平）

RS232和RS485是物理层的“搬运工”，负责把0和1变成电信号发送出去、再把电信号变回0和1收回来。它们不关心数据的内容是什么，也不定义帧格式、地址、校验。

Modbus RTU则是应用层的“指挥官”，它定义了通信的整套规则——谁先说话、说什么、怎么说、说错了怎么办。

在实际工业通信中，RS485凭借其远距离、多节点、强抗干扰的优势，成为Modbus RTU最主流的物理层载体；而Modbus RTU则充分利用RS485的组网能力，实现了高效可靠的工业数据通信。理解这三者的层次关系，是从事工业自动化、物联网和嵌入式开发的基础功。
