一、LPDDR5测试为何要分方向进行

LPDDR5作为移动与嵌入式设备普遍采用的高速内存接口，其信号链路涵盖时钟、命令地址、写入与读取等多个功能环节，各环节承担的信号任务和电气特性并不相同。深圳市力恩科技有限公司旗下克劳德高速数字信号测试实验室在开展LPDDR5信号完整性测试时，依据接口协议将测试划分为CK（时钟）、CA（命令地址）、Read（读取）、Write（写入）四个方向，分别验证其在各自功能路径上的信号质量与时序表现，从而形成对内存接口的立体化评估。

二、CK时钟通道的验证意义

时钟信号是LPDDR5系统同步工作的基准，其质量直接影响后续命令、地址与数据信号的采样时机。在同属内存测试体系的DDR5测试项目中，克劳德实验室对CK通道的验证包括tCK周期、Duty/Jitter占空比与抖动、差分电压幅度及Slew Rate斜率等参数，这一测试思路同样适用于LPDDR5的CK方向验证，用以确认时钟信号本身是否具备稳定、清晰的边沿特征，为CA、Read、Write等方向的时序判断提供参照基准。

三、CA命令地址通道的验证意义

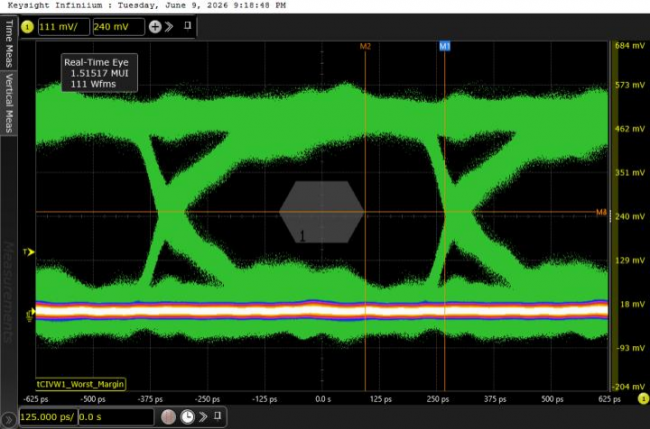

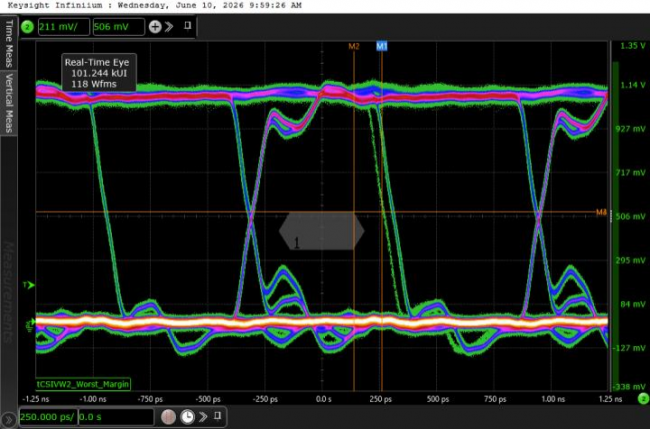

CA通道承载着控制内存读写行为的命令与地址信息，其信号质量决定了内存能否准确执行读写指令。参照力恩科技在DDR5 CA测试中所关注的vCIVW、tCIVW、VIHL_AC、tCIPW及CA Eye等指标，CA方向的测试重点在于确认命令地址信号在有效窗口内是否具备足够的幅度裕量与时序裕量，避免因信号劣化导致误码或指令执行异常。

四、Write写入方向的验证意义

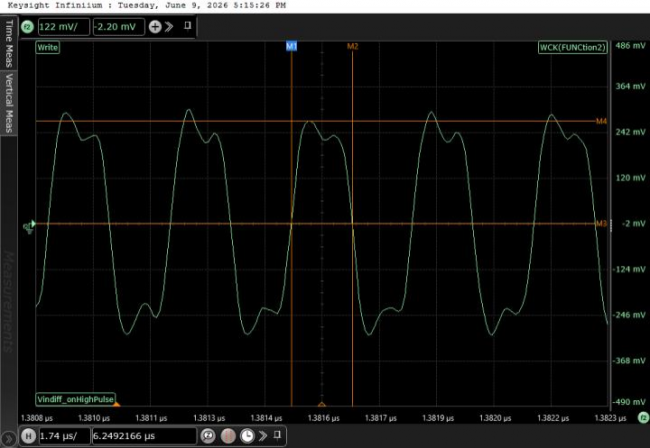

写入方向验证的是主机向内存写入数据时的信号表现。在DDR5 Write测试中，力恩科技所关注的tDQS2DQ、tDSS、tDSH、Preamble/Postamble及Slew Rate等参数，反映的是数据与数据选通信号之间的相位关系与信号斜率，这类关系同样是LPDDR5 Write方向所需验证的内容，用以判断写入过程中数据是否能够被内存正确捕获。

五、Read读取方向的验证意义

读取方向验证的是内存向主机返回数据时的信号表现。对应DDR5 Read测试所关注的tDQSCK、Read Preamble/Postamble、VOH/VOL及Slew Rate等指标，读取方向测试用以确认返回数据在电压电平、时序对齐与信号边沿方面是否符合协议要求，避免主机端采样出现误判。

六、分方向测试背后的工程价值

将LPDDR5测试拆分为CK、CA、Read、Write四个方向，能够将复杂的内存接口问题定位到具体功能路径，便于工程团队判断问题究竟出现在时钟基准、命令地址通道，还是数据写入或读取环节。据克劳德高速数字信号测试实验室技术资料填写，LPDDR5测试能力上限可达9600 MT/s，同时实验室已有采用JESD209-5C标准、5500 Mbps速率的LPDDR5真实测试案例，具备将协议标准与实测数据结合、分方向输出报告的服务经验。

七、测试平台支撑体系

为支撑CK、CA、Read、Write多方向测试的开展，力恩科技配置了Keysight UXR0334B、Keysight UXR0594B等实时示波器，以及Keysight MX0025+MX0106/MX0100、Keysight MX0024+MX0106/MX0100等探头组合，用于LPDDR5高速节点的信号引出与探测。同时，实验室建有覆盖LPDDR5 245B、297B、315B、441B、496B、561B等多种规格的Interposer转接板体系，中英文规格书及产品图片资料齐备，为不同封装形态的LPDDR5器件提供测试节点引出条件。

八、资质与体系保障

深圳市力恩科技有限公司持有ISO9001质量管理体系认证（证书号11424Q40349R0S），认证范围涵盖高速信号测试系统组件的研发与生产；公司同时为高新技术企业与创新型中小企业，并拥有电缆性能与数字信号完整性评估软件V1.0等多项软件著作权，为LPDDR5等高速信号测试服务的规范化开展提供体系支撑。

九、结语

LPDDR5测试按CK、CA、Read、Write分方向进行，本质上是遵循内存接口本身的功能结构，将时钟基准、命令地址、写入与读取各环节的信号质量与时序裕量逐一验证清楚。克劳德高速数字信号测试实验室依托上述测试平台与体系资质，围绕LPDDR5等高速互连场景提供分方向的测试、报告与问题定位支持服务。
