最近接手一个工业炉现场的在线测温改造需求：炉窑温度需要实时接入上位机做趋势分析，超过阈值要联动告警，同时操作人员不能靠近高温、烟气区域。排查一圈后发现，常规长波热像仪隔着玻璃观察窗完全失效，可见光在蒸汽环境下也几乎不可用，最终我们走了短波红外（SWIR）路线。这篇文章记录一下技术选型判断、穿透验证过程，以及全辐射数据接入SDK的工程实践。

 一、先判断边界：你的目标适不适合短波

短波红外不是万能方案，动手之前必须先确认物理边界，否则后面全是返工。

 1.1 三类波段的成像逻辑

| 波段 | 波长 | 成像依据 |

| 短波红外 SWIR | 0.9~1.7 μm | 反射短波红外光为主；高温物体自身辐射 |

| 中波红外 MWIR | 3~5 μm | 物体自身热辐射 |

| 长波红外 LWIR | 8~14 μm | 物体自身热辐射 |

常温物体（约300K）的辐射峰值在10 μm附近，1.7 μm处几乎没有辐射——短波设备测常温是无解的。但按维恩位移定律，温度越高峰值越往短波移动：600℃约3.3 μm，1300℃约1.85 μm，1900℃约1.34 μm，正好落进SWIR窗口。所以工程上一般认为 600℃以上短波测温才有实用意义，目标温度、量程档位不匹配的项目直接排除。

 1.2 穿透验证：寄样实测是唯一可靠路径

玻璃的主要成分二氧化硅对波长大于1.1 μm的红外光透明，所以短波看普通玻璃如同人眼看空气，而长波看玻璃如同看墙。我们现场验证时做了三组对照：

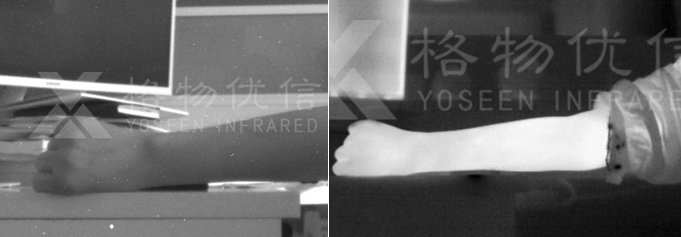

手臂血管实验：长波只拍到皮肤表面温度分布，短波画面血管纹路清晰（血红蛋白对该波段吸收特性不同）；

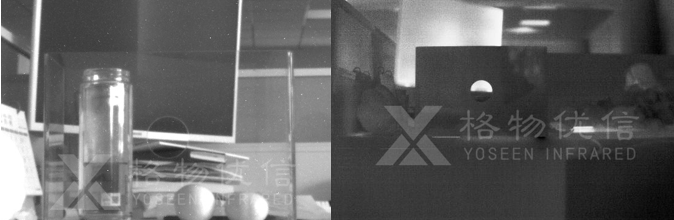

亚克力板实验：长波只能拍到板材自身，短波直接穿透看到板后目标；

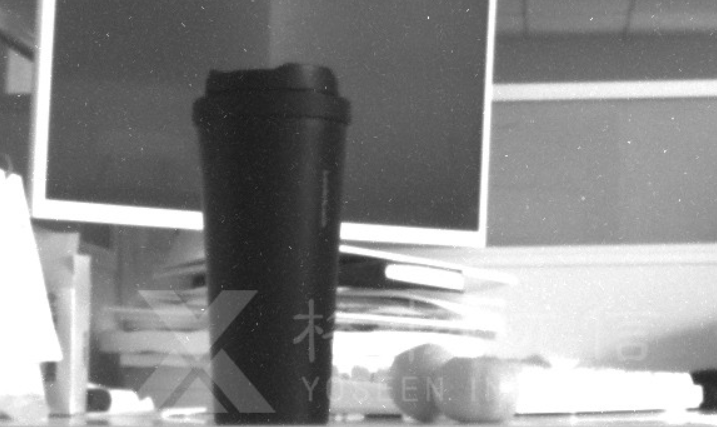

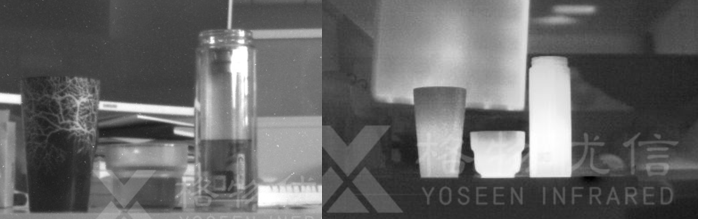

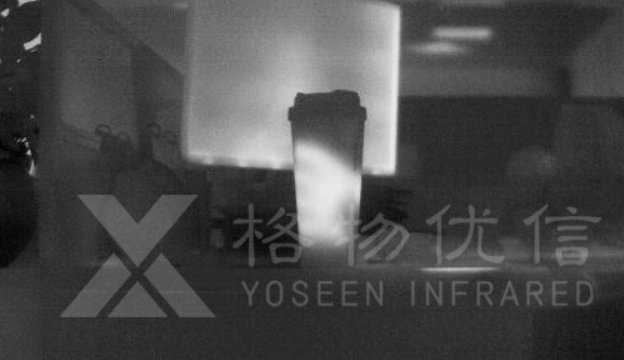

- 玻璃保温杯实验：长波只能拍外壁热图，短波能分辨内胆结构和半杯水的水位线。

但要注意，短波穿透是有选择性的：普通钠钙玻璃、亚克力（PMMA）、部分塑料、硅片可穿透；镀膜玻璃、深色玻璃、金属、墙体、多层复合材料不行。我们的做法是：把现场观察窗、防护罩的实际材料小样寄给厂家实测，用报告说话，不凭材质名称拍板。

 二、设备清单与实测条件

现场最终选用的设备及关键参数如下（参数来源：格物优信YOSEEN-SD-640技术资料）：

| 项目 | 参数 |

| 波段 | 0.9~1.7 μm |

| 探测器 | InGaAs |

| 测温精度 | ±1℃ 或 ±1% |

| 量程档位 | 600~1300℃、900~1900℃，可定制到3000℃ |

| 穿透能力 | 烟雾、蒸汽及部分玻璃 |

| 测温模式 | 点、线、多边形 + 全局高低温追踪 |

| 报警 | 多对象独立报警阈值，无人值守即时告警 |

| 数据输出 | 全辐射热图数据，可选配专业分析软件或SDK开发包 |

实测条件：炉窑观察窗为普通钠钙玻璃（已通过寄样穿透验证），目标温度区间落在900~1900℃档位，环境温度在设备允许范围内，安装方式为观察窗后方非接触固定。

 三、数据链路设计

 3.1 两条使用路径

SD-640这类设备的数据链路有两条：

1. 即装即用：配合专业分析软件完成温度采集、存储、趋势分析与导出，适合快速部署；

2. SDK集成：基于SDK开发包把全辐射数据接入自有工控系统或上位机平台，适合要做DCS联动、自定义告警逻辑的场景。

我们选第二条，因为现场要把温度数据并入既有的上位机监控系统。

 3.2 SDK接入流程

实际落地的步骤如下：

1. 确认数据基础：核对设备确实输出全辐射热图温度数据（而非仅图像数据），这是后续一切处理的前提；

2. 获取SDK开发包：随设备选配SDK，拿到开发包和文档；

3. 联调上位机：将数据接入自有平台，跑通采集链路；

4. 实现告警逻辑：利用设备支持的多对象独立报警阈值能力，对不同测温区域（点/线/多边形）分别配置阈值，触发即时告警；

5. 数据持久化：温度数据落库做趋势分析，异常记录留档。

 3.3 处理流程示意

下面是数据接入后的处理骨架（流程示意，非真实SDK接口，具体API以厂商SDK文档为准）：

```python

 示意：全辐射温度数据接入后的处理流程

 注意：函数名为占位描述，实际接口以SDK文档为准

def on_frame_received(radiometric_frame):

     1. 解析全辐射帧 -> 温度矩阵

    temp_matrix = parse_radiometric_data(radiometric_frame)

     2. 按配置的测温对象(点/线/多边形)提取统计值

    for roi in configured_rois:   每个ROI有独立阈值

        stats = extract_roi_stats(temp_matrix, roi)

         3. 独立阈值判断，触发告警

        if stats["max_temp"] > roi.alarm_threshold:

            raise_alarm(roi.id, stats["max_temp"])

     4. 写入时序库，供趋势分析

    write_to_timeseries_db(temp_matrix, stats_snapshot)

```

关键点在于：全辐射数据意味着拿到的是温度矩阵而非渲染后的图像，后续的点/线/多边形分析、高低温追踪、阈值告警都可以在上位机侧自定义，设备端的多对象独立阈值则作为一层硬件级兜底。

 四、精度口径与标定：容易被忽略的两件事

精度口径必须写进协议。±1℃是绝对精度，±1%是读数精度，在1300℃的工况下两者差异巨大，验收时按哪个口径算要说清楚。

标定是长期工程。高温测温对标定依赖极强，我们要求厂家提供定期标定服务并写进服务条款——设备漂移后数据不可信，前面所有工作都白做。

 五、踩坑小结

1. 短波测不了常温，别指望一机多用；

2. 量程从600℃起步，先确认目标温度落在哪个档位；

3. 穿透能力必须寄样实测，"部分玻璃可穿透"要落到具体材质；

4. 数据链路先确认是否输出全辐射数据，再谈SDK集成；

5. 标定服务前置到采购谈判，后置几乎无解。

如上图温度过低短波红外热像仪图像上看不出任何差异，长波红外热像仪指纹清晰可见

整体下来，这套方案的价值在于：设备隔着玻璃观察窗稳定工作，人员撤出高危区域，温度数据全量进入上位机做趋势与告警，符合无人值守的要求。

---
