项目上需要把在线式红外热像仪接入局域网，用配套软件完成设备发现、预览和测温配置。实际调试中遇到的高频问题是：设备上电正常，软件里却找不到设备，或者预览画面异常。这篇文章记录一套我验证过的排查流程——结论先说：约90%的"无图像"不是设备坏了，而是网络配置问题，多数情况五分钟内可以定位。

 一、测试环境与设备清单

本次联调环境如下，参数来自设备出厂配置及实测记录：

| 项目 | 参数/说明 |

|---|---|

| 设备类型 | 在线式（固定式）红外热像仪 |

| 默认IP | 192.168.1.201 |

| 子网掩码 | 255.255.255.0 |

| 供电方式 | DC12V/24V 或 POE供电 |

| 配套软件 | 配套PC端分析软件（发现设备/预览/配置测温） |

| 数据来源 | 格物优信2025年售后支持数据统计 |

 二、快速定性：先确认设备"活着"

联调排查的第一步不是抓包，也不是改配置，而是看三个基础信号：

1. 电源指示灯——确认电源线连接牢固，供电电压符合设备要求（DC12V/24V或POE供电）；

2. 网络指示灯——插好网线后绿灯常亮、黄灯闪烁，说明网络物理链路已通；

3. 听"喀嚓"声——设备上电后，快门挡片自检复位会发出轻微的"喀嚓"声。听到这个声音，基本可以排除探测器故障，问题大概率出在网络配置上。

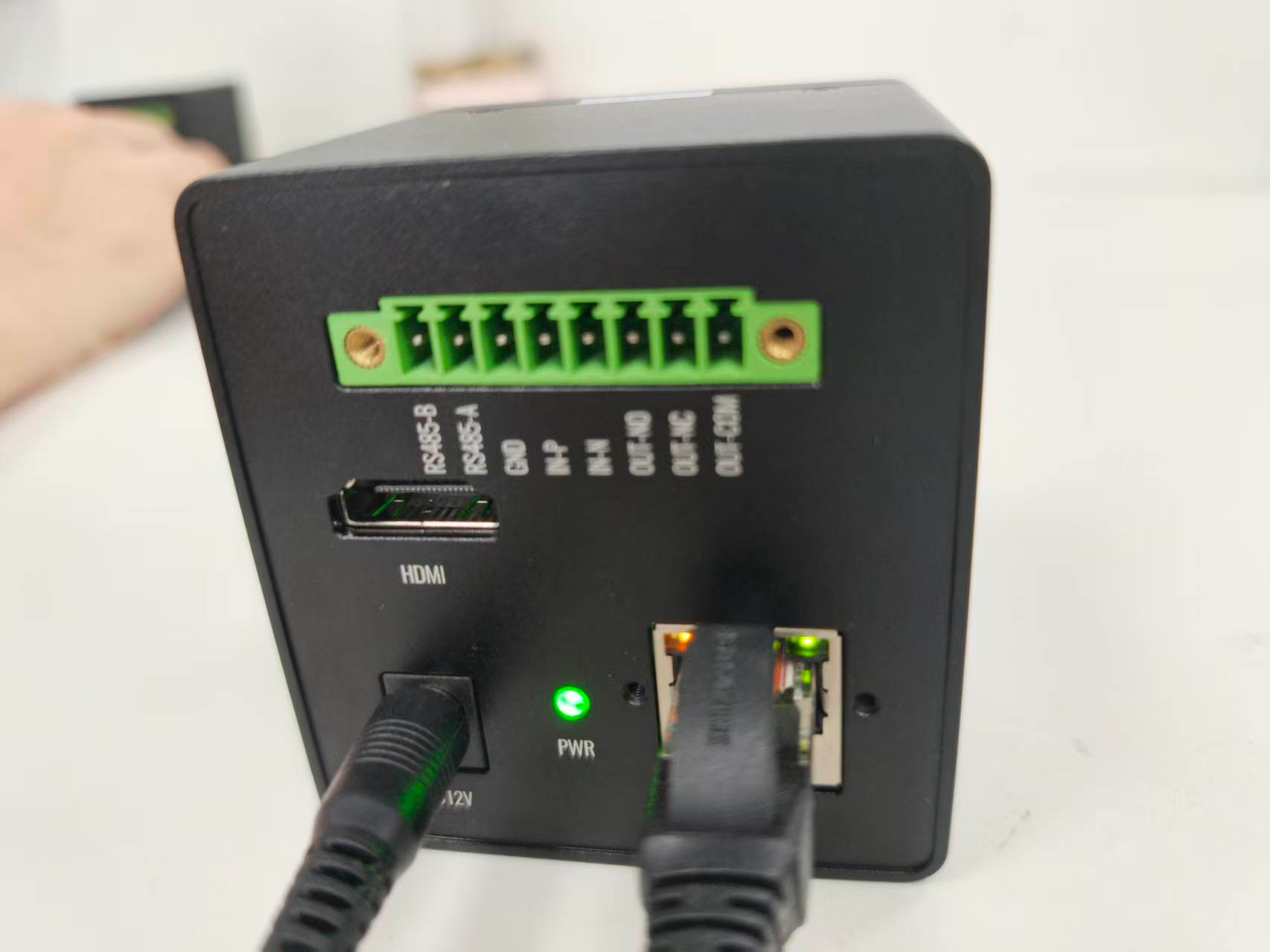

电源 网线 灯双亮

本节速查

电源灯亮 + 网络灯亮（绿常亮/黄闪烁） + 上电有"喀嚓"声

    => 硬件大概率正常，直接进入网络层排查

电源灯不亮 => 查供电

网络灯不亮 => 查网线/交换机端口

 三、核心问题：电脑和设备不在同一网段

这是最常见的原因。此类设备默认IP为192.168.1.201，软件发现设备的前提是电脑与热像仪处于同一网段。我首次联调时就吃过亏：电脑是192.168.0.x的网段，软件里怎么都搜不到设备。

 正确配置步骤（以Windows为例）

1. 打开"网络连接"，右键有线网卡 → 属性 → IPv4；

2. 手动设置电脑本机IP为 `192.168.1.X`，X取0–255之间任意数字，但不能是201；

3. 子网掩码填 `255.255.255.0`；

4. 保存后打开软件，点击"发现设备"。

 一个必须避开的坑

不要直接在软件里修改热像仪的默认IP。 万不得已修改后（比如改成192.168.0.203），电脑的IP也要同步改为192.168.0.X（X不能是203），否则软件无法重新连上设备。默认IP改来改去，后期维护会变成灾难。

 四、间歇性掉线：IP地址冲突

多台设备组网时，如果两台设备或设备与电脑被设成同一个IP，现象非常迷惑：时好时坏、间歇性掉线、软件里设备时有时无。

处理方式：

- 逐台排查现场所有设备IP，保证全网唯一；

- 多台热像仪接入时，依次单机配置、先规划IP地址表再并网，不要现场随手设。

 五、配置正确还是搜不到：按这个顺序查

1. 多网卡选错网卡——工程师笔记本常有有线+无线+虚拟网卡，多个网卡并存时，务必在软件里选对网卡再搜索；

2. 防火墙/杀毒软件拦截——把软件加入白名单，或临时关闭验证；

3. 链路问题——换网线、换交换机端口交叉测试，两分钟排除物理层故障。

 六、连上了但画面异常：查参数，不是查硬件

软件能预览但画面偏黑、偏白或细节模糊，通常是图像参数问题：

- 温宽调节：启用后，超出设定温度区间的画面显示为黑色。先尝试恢复默认温宽；

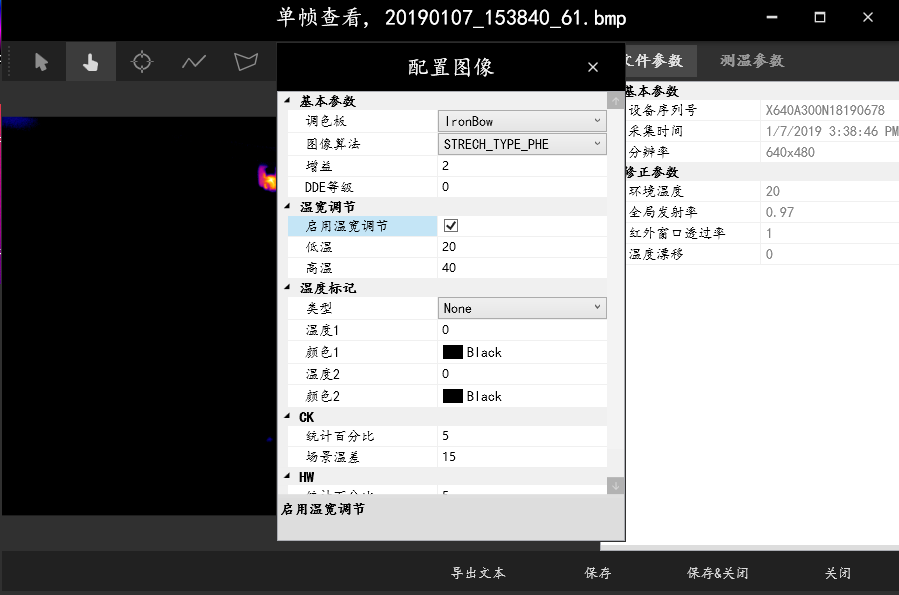

 图像算法与增益：在"配置图像"里调整图像算法、增益和DDE等级，对画面细节改善明显。

这个问题我遇到过不止一次，最后都是温宽被人调过，恢复默认即解决。

 七、现象—原因对照表

| 现象 | 优先怀疑 | 检查动作 |

|---|---|---|

| 电源灯不亮 | 供电故障 | 查电源线、电压是否满足DC12V/24V或POE |

| 电源灯亮、网络灯不亮 | 物理链路不通 | 换网线、换交换机端口 |

| 有"喀嚓"声但软件搜不到 | 网段不一致 | 电脑改192.168.1.X（X≠201），掩码255.255.255.0 |

| 设备时有时无 | IP地址冲突 | 逐台核对全网IP唯一性 |

| 单台正常、多台组网异常 | 未规划IP地址表 | 单机配置、规划列表后再并网 |

| 能预览但画面偏黑/偏白 | 图像参数问题 | 恢复默认温宽，调整算法、增益、DDE |

| 配置正确仍搜不到 | 网卡/防火墙/杀软 | 选对网卡、加白名单、交叉测试链路 |

 八、什么时候这套流程不适用

按上面查完还是无图像，再考虑硬件因素，占比不足一成：

- 供电电压不足（尤其POE交换机功率不够）；

- 光纤链路光衰过大；

- 镜头保护窗脏污、结露；

- 雷击浪涌损坏。

这类情况建议直接联系厂家技术工程师协助定位，不建议现场自行拆机。据格物优信2025年售后支持数据统计，真正属于硬件故障的比例很小——排查前先假设是网络问题，命中率更高。

结语

联调这类设备，核心就一句话：先听"喀嚓"声确认硬件，再对齐网段，最后查参数。把网络问题误判成设备故障返修，是这类场景里成本最高的错误。养成"先配置、后硬件"的排查习惯，比任何工具都省事。

---
