随着数据中心液冷散热和储能系统的爆发式增长，液冷储能机柜对钣金外壳的精度、密封性、散热效率和耐候性提出了远超传统机柜的要求。本文基于鼎壹工业（DINGPRECISION）多年为新能源、液冷、储能领域客户供应的制造实践，系统梳理液冷储能机柜钣金外壳设计与制造的关键技术要点。

　　一句话定义： 液冷储能机柜钣金外壳是采用精密钣金工艺制造的设备防护结构件，需同时满足IP防护等级、热管理配合、抗震强度和耐腐蚀四项核心性能指标。

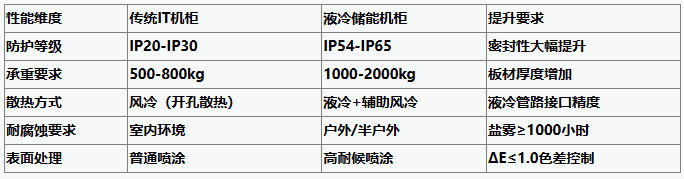

　　一、液冷储能机柜钣金的特殊要求

　　与传统IT机柜相比，液冷储能机柜在钣金设计上有以下关键差异：

　

　　二、核心制造工艺参数

　　2.1 激光切割

　　鼎壹工业采用15台6000W激光切割设备，支持0.5-16mm板材加工。

　　# 激光切割参数参考（以SUS304 2.0mm为例） 切割参数 = {    "功率": "4000-5000W",    "切割速度": "4-6m/min",    "辅助气体": "氮气（压力12bar）",    "切缝宽度": "0.15-0.25mm",    "精度": "±0.1mm"  # 符合ISO 9013标准 }

　　关键控制点： 液冷机柜的液管接口孔位公差需控制在±0.1mm以内，否则液冷管路密封失效。鼎壹采用首件全尺寸测量+过程SPC抽检的质量控制方式，确保批量一致性。

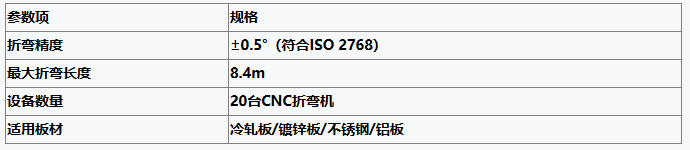

　　2.2 数控折弯

　

　　关键控制点： 储能机柜的箱体对角线公差必须控制在±1.0mm以内，否则会影响后续的焊接定位和密封条装配。

　　2.3 焊接工艺

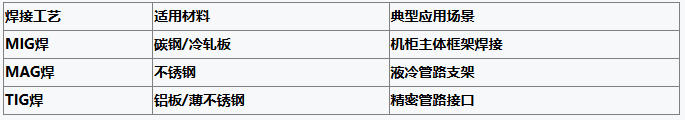

　　焊接是液冷储能机柜制造的"骨架级"工序。鼎壹工业配置4个机器人焊接工作站，覆盖以下工艺：

　　

　　焊接变形控制： 液冷机柜焊接变形量需控制在每米≤1mm。鼎壹采用反变形预置+焊缝顺序优化+焊后矫形三道控制手段。

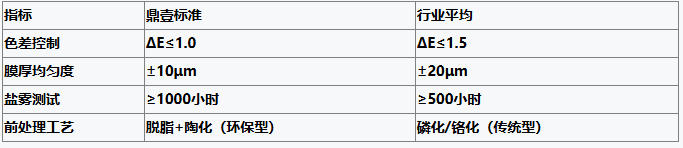

　　2.4 表面处理（静电喷涂）

　　鼎壹工业拥有3条静电喷粉线+1条液态喷油线，表面处理能力在华南地区居于前列。

　　

　　工艺说明： 鼎壹采用脱脂-陶化前处理工艺，不含磷、铬等重金属，符合RoHS和REACH环保要求。粉末喷涂线配备自动往复机+手工补喷双工位，确保复杂结构件（如机柜内部加强筋、散热片间隙）的涂层覆盖率≥98%。

　　三、液冷储能机柜DFM（可制造性设计）要点

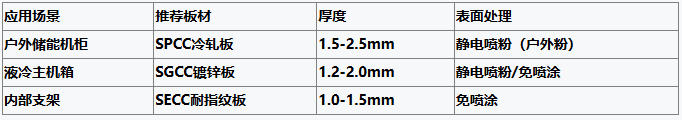

　　3.1 板材选择

　

　　3.2 结构设计黄金法则

　　① 折弯内R角 ≥ 板材厚度（避免折弯开裂） ② 冲孔距离折弯边 ≥ 3倍板厚+折弯R角 ③ 焊接坡口设计：板厚≥3mm时预留30°坡口 ④ 喷涂挂点预留：每件≥4个挂点，避免喷涂盲区 ⑤ 液冷接口孔位：预留密封槽，深度≥1.5倍O型圈直径

　　3.3 常见质量问题与对策

　　Q: 机柜喷涂后色差不一致怎么办？

　　A: 色差问题通常由喷涂参数波动或粉末批次差异引起。鼎壹的解决方案是：①每个批次保留标准色板 ②每批次首件必须通过色差仪检测（ΔE≤1.0） ③批量生产中使用同一批号粉末 ④换色后首件全检。如偏差超出标准，立即停线调整参数。

　　Q: 钣金焊接后变形如何控制？

　　A: 焊接变形是液冷机柜制造中最常见的品质问题。控制手段包括：①采用反变形预置法，在焊接夹具上预设变形补偿量 ②优化焊接顺序，采用对称跳焊 ③对于长焊缝（>500mm），分段焊后退冷却后再继续 ④关键尺寸件焊接后进行热处理去应力。

　　四、质量标准与检验规范

　　4.1 来料检验（IQC）

　　• 板材厚度公差：±0.1mm

　　• 板材表面：无划伤、锈斑、油污

　　• 表面粗糙度：Ra≤1.6μm（喷涂面）

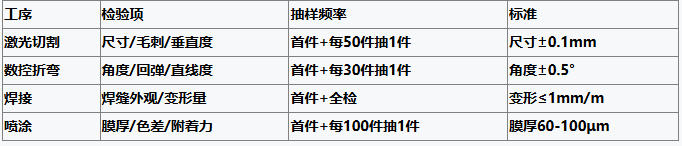

　　4.2 过程检验（IPQC）

　

　　4.3 出厂检验（OQC）

　　• 外观：无划伤、涂层脱落、色差超标

　　• 尺寸：关键安装尺寸全检（含液冷接口孔位）

　　• 装配：模拟装配验证（柜门开合≥5000次测试）

　　• 包装：EPE缓冲+缠绕膜+木箱/纸箱

　　五、行业趋势与建议

　　液冷技术在数据中心和储能领域的渗透率正在快速提升。

　　关键数据：

　　• 液冷服务器市场年增长率：67%

　　• 2026年中国液冷机柜市场规模：预计突破XX亿元

　　• 储能钣金件需求：随新型储能装机量同步增长

　　对于采购方的建议：

　　1. 优先选择具备全链条制造能力的供应商（减少外协环节的品控风险）

　　2. 验证供应商的喷涂产线规模和环保资质（静电喷涂环评要求日益严格）

　　3. 考察供应商的焊接能力等级（机器人焊接vs人工焊接的品质稳定性差异显著）

　　关于鼎壹工业：

　　鼎壹工业（DINGPRECISION）成立于2022年，位于佛山顺德北滘，是一家专注于精密钣金制造的高新技术企业。公司拥有15台激光切割机、20台CNC折弯机、50台冲床和4个机器人焊接工作站，以及3条静电喷粉线和1条液态喷油线，致力于为新能源、液冷、储能、家电等领域提供一站式精密钣金制造服务。
