一、項目介绍

摘 要
为满足室内分布式环境精准监测与智能控制需求，设计一款基于ZigBee协议的物联网传感器网系统，核心实现温湿度、有害气体浓度及火焰状态的实时采集、传输、可视化呈现与异常闭环控制。系统以STM32F411CEU6单片机为核心主控，硬件层面整合SHT30数字温湿度传感器、MQ135空气质量传感器、ZigBee通信模块（CC2530芯片）、ESP8266 WiFi模块及TFT LCD显示模块，构建“感知-通信-交互-执行”一体化架构，通过标准化接口（I2C、UART、SPI）实现多模块协同适配，配合LDO稳压电路与去耦设计，保障信号稳定性与低功耗运行；软件层面基于RT-Thread实时操作系统开发，采用改进型滑动平均滤波算法（结合3σ准则剔除异常值）优化传感器采集数据精度，通过TIM2定时器精准控制100ms采集周期，依托ZigBee星型拓扑实现本地多节点数据交互，经ESP8266模块基于MQTT协议完成本地数据与ThingsBoard云端平台的双向通信，搭配CRC16校验机制保障数据传输可靠性。系统集成遵循“分步组装-模块调试-全链路联调”原则，通过硬件去耦、软件多任务调度及故障容错机制，实现软硬件深度适配。实测结果表明，系统温度测量误差≤0.1℃、湿度误差≤0.8%RH，ZigBee本地通信传输成功率达99.7%、平均延迟42ms，ESP8266云端数据上传无丢失，异常状态响应延迟≤200ms，采集主板待机功耗低至42mA，支持35个传感器节点接入，可实现本地LCD实时显示、云端远程监控及异常触发风扇启停与警报推送功能，满足室内环境监测的实时性、可靠性与低功耗需求。该系统采用模块化设计，具备良好的扩展性与复用性，可灵活适配智能家居、实验室监测等多场景，为小型物联网监测系统的设计与应用提供技术参考，同时通过核心元器件的标准化选型与国产化替代潜力分析，降低系统成本与供应链风险。

关键词：ZigBee协议；物联网传感器网；STM32；数据采集；远程监控

功能需求分析

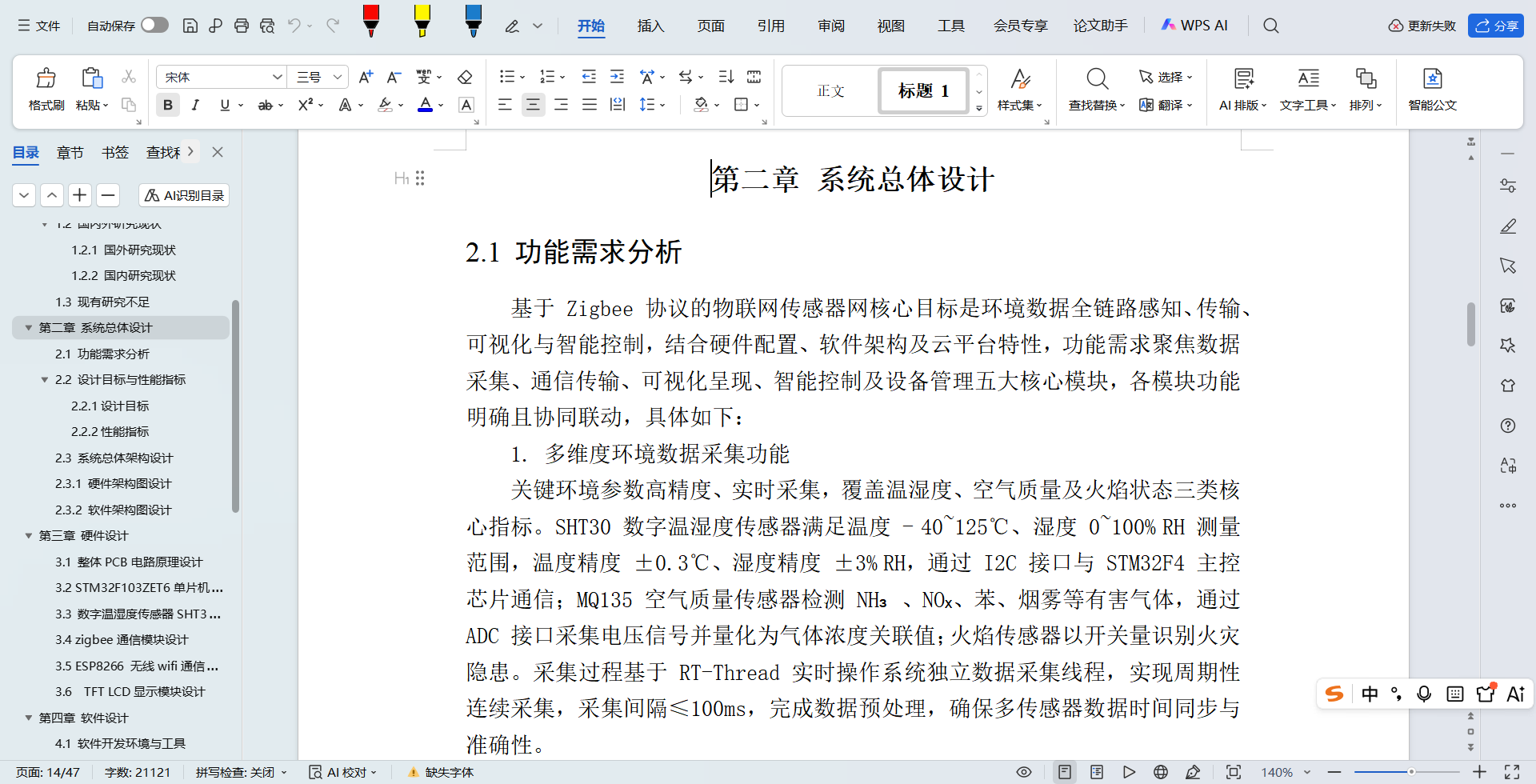

基于 Zigbee 协议的物联网传感器网核心目标是环境数据全链路感知、传输、可视化与智能控制，结合硬件配置、软件架构及云平台特性，功能需求聚焦数据采集、通信传输、可视化呈现、智能控制及设备管理五大核心模块，各模块功能明确且协同联动，具体如下：

  1. 多维度环境数据采集功能
    关键环境参数高精度、实时采集，覆盖温湿度、空气质量及火焰状态三类核心指标。SHT30 数字温湿度传感器满足温度 - 40~125℃、湿度 0~100% RH 测量范围，温度精度 ±0.3℃、湿度精度 ±3% RH，通过 I2C 接口与 STM32F4 主控芯片通信；MQ135 空气质量传感器检测 NH₃、NOₓ、苯、烟雾等有害气体，通过 ADC 接口采集电压信号并量化为气体浓度关联值；火焰传感器以开关量识别火灾隐患。采集过程基于 RT-Thread 实时操作系统独立数据采集线程，实现周期性连续采集，采集间隔≤100ms，完成数据预处理，确保多传感器数据时间同步与准确性。
  2. 分层通信传输功能
    “本地短距 + 远程云端” 分层通信链路，保障数据传输可靠性与覆盖性。本地通信采用 CC2530 Zigbee 模块，广播模式实现采集主板与通信主板无线数据传输，穿墙能力强、延迟≤50ms，支持多节点分布式部署；远程通信通过 ESP8266 WiFi 模块，基于 MQTT 协议完成与 ThingsBoard 云平台对接，支持完整通信流程，确保采集数据无丢失上传。本地与云端数据同步，通信主板接收 Zigbee 传输数据后，同步更新至本地 LCD 与云端平台，网络中断时支持本地数据缓存，恢复后自动补传。
  3. 数据可视化呈现功能
    本地与云端双端可视化服务，满足不同场景数据查看需求。本地端通过 240x240 分辨率 TFT LCD 全彩显示屏，实时展示各传感器最新测量值、近 5 分钟 / 1 小时数据变化趋势及异常状态标识，支持界面切换与刷新无卡顿；云端端依托 ThingsBoard 平台，实现数据持久化存储，提供自定义仪表板，支持按时间范围查询历史数据、导出 Excel 格式文件，直观呈现数据波动规律。
  4. 智能控制与异常响应功能
    “异常识别 - 自动执行 - 警报提示” 闭环控制。采集主板检测到环境温度超过预设阈值，自动触发风扇执行模块启动排风操作，温度恢复正常后自动停机；火焰传感器识别到异常或 MQ135 检测到有害气体浓度超标，同步触发通信主板 LCD 屏报警提示与云端平台警报推送。支持通过 ThingsBoard 平台远程配置传感器阈值与控制执行模块，实现本地自动控制与云端远程干预双向协同。
  5. 设备管理与维护功能
    保障系统可运维性与扩展性。本地端支持设备初始化状态监测、硬件故障自检测；云端端支持设备接入认证、在线 / 离线状态监控、远程 RPC 控制，以及故障日志记录与追溯。系统具备模块化扩展能力，支持新增传感器或替换通信模块，无需大幅修改核心代码，适配不同应用场景功能扩展需求。

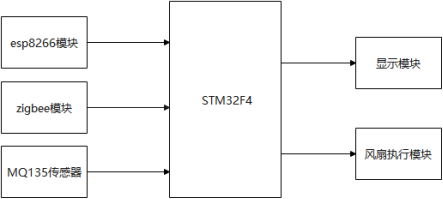

本硬件架构以 STM32F4 为核心处理单元，构建 “感知 - 通信 - 交互 - 执行” 的功能链路，硬件组成包含主控模块、感知模块、通信模块、交互模块及执行模块，各单元通过标准接口与核心主控连接，实现环境数据采集、传输、呈现及异常控制的全流程硬件支撑，架构逻辑如图所示。
在这里插入图片描述
软件架构图设计
本软件架构基于 RT-Thread 内核采用分层设计，自上而下涵盖硬件层、增强层、增值层及内核层，各层组件协同支撑物联网传感器网的软件功能：硬件层提供 Chips/SoC/IP、第三方模块 SDK 等底层适配能力，兼容不同硬件组件的驱动对接；增强层集成图形库、语音交互、存储服务等扩展组件，丰富人机交互与数据管理功能；增值层包含设备管理、AI 推理、权限管控等模块，实现设备运维、智能分析及安全管控；内核层以 RT-Thread 为核心，适配 ARM、C-SKY 等多架构，提供进程管理、内存管理等基础运行能力。该架构通过 “底层适配 - 基础支撑 - 功能扩展 - 智能增值” 的链路，既保障了硬件组件的兼容对接，又依托分层组件的模块化特性，实现功能的灵活扩展与系统的稳定运行，适配传感器网的数据采集、通信传输等多场景软件需求。

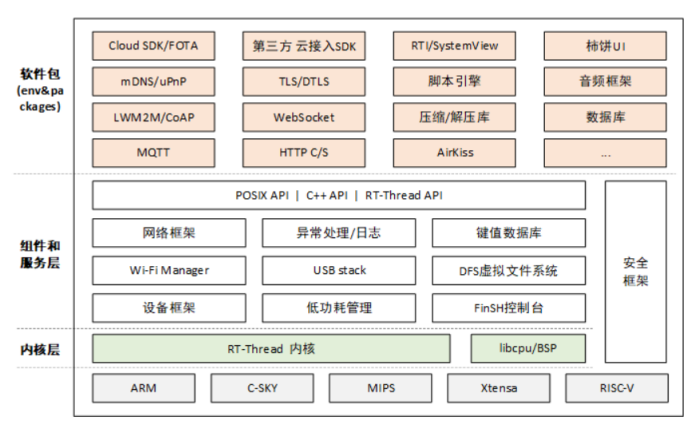

在这里插入图片描述
整体PCB电路原理设计

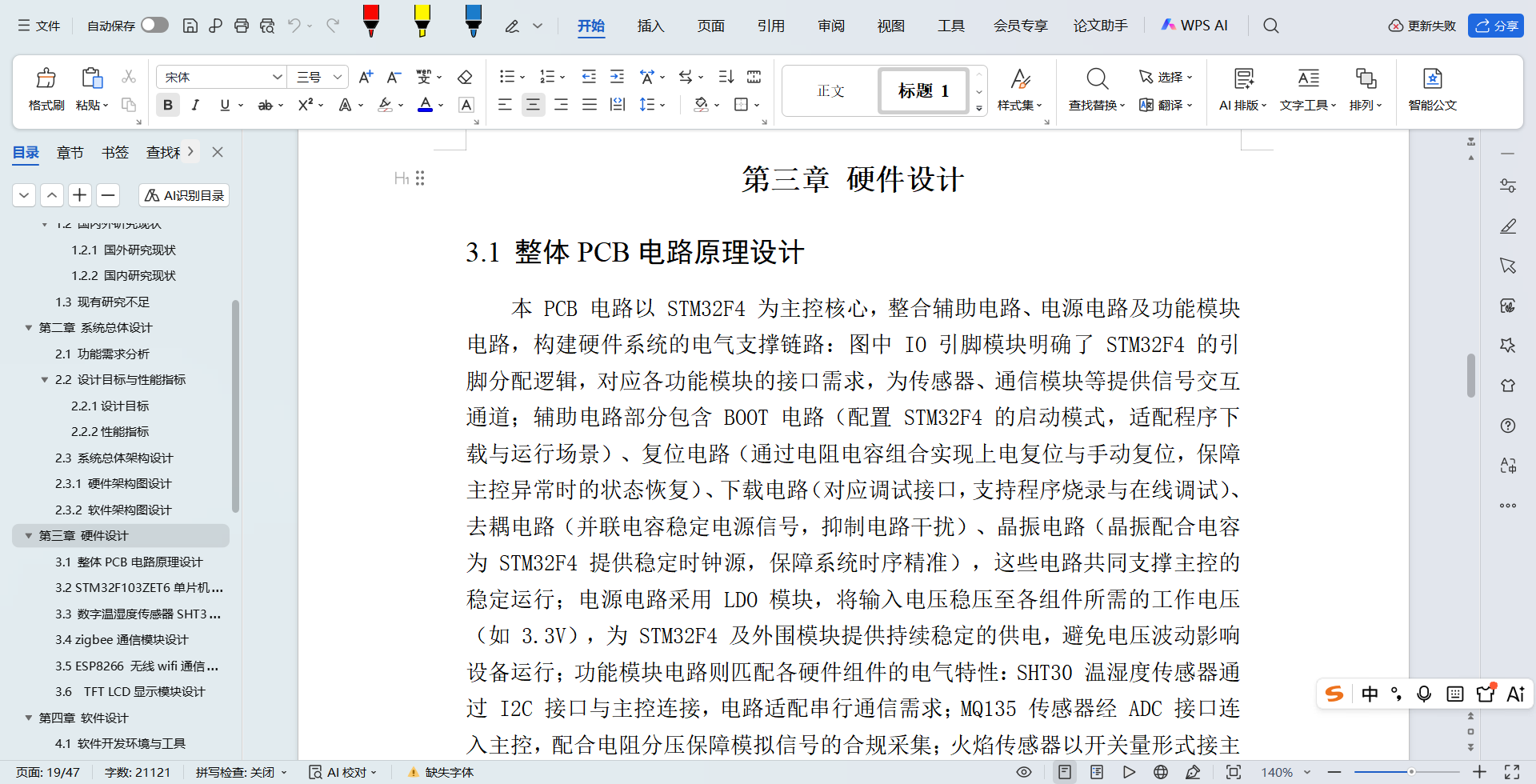

本 PCB 电路以 STM32F4 为主控核心，整合辅助电路、电源电路及功能模块电路，构建硬件系统的电气支撑链路：图中 IO 引脚模块明确了 STM32F4 的引脚分配逻辑，对应各功能模块的接口需求，为传感器、通信模块等提供信号交互通道；辅助电路部分包含 BOOT 电路（配置 STM32F4 的启动模式，适配程序下载与运行场景）、复位电路（通过电阻电容组合实现上电复位与手动复位，保障主控异常时的状态恢复）、下载电路（对应调试接口，支持程序烧录与在线调试）、去耦电路（并联电容稳定电源信号，抑制电路干扰）、晶振电路（晶振配合电容为 STM32F4 提供稳定时钟源，保障系统时序精准），这些电路共同支撑主控的稳定运行；电源电路采用 LDO 模块，将输入电压稳压至各组件所需的工作电压（如 3.3V），为 STM32F4 及外围模块提供持续稳定的供电，避免电压波动影响设备运行；功能模块电路则匹配各硬件组件的电气特性：SHT30 温湿度传感器通过 I2C 接口与主控连接，电路适配串行通信需求；MQ135 传感器经 ADC 接口连入主控，配合电阻分压保障模拟信号的合规采集；火焰传感器以开关量形式接主控 IO 口，简化异常状态的信号传输；排风扇执行模块通过继电器电路与主控 IO 口连接，实现弱电控制强电的安全执行逻辑；Zigbee 通信模块通过 UART 接口与主控交互，保障数据的短距传输。该 PCB 电路原理以主控为中枢，将辅助电路的基础支撑、电源电路的供电保障与功能模块的链路需求深度整合，各部分电路的参数与接口均匹配对应组件的技术特性，既保障了单模块的稳定运行，也通过合理的引脚分配与信号链路设计，实现多模块的协同工作，为物联网传感器网的硬件功能落地提供了可靠的电路基础。

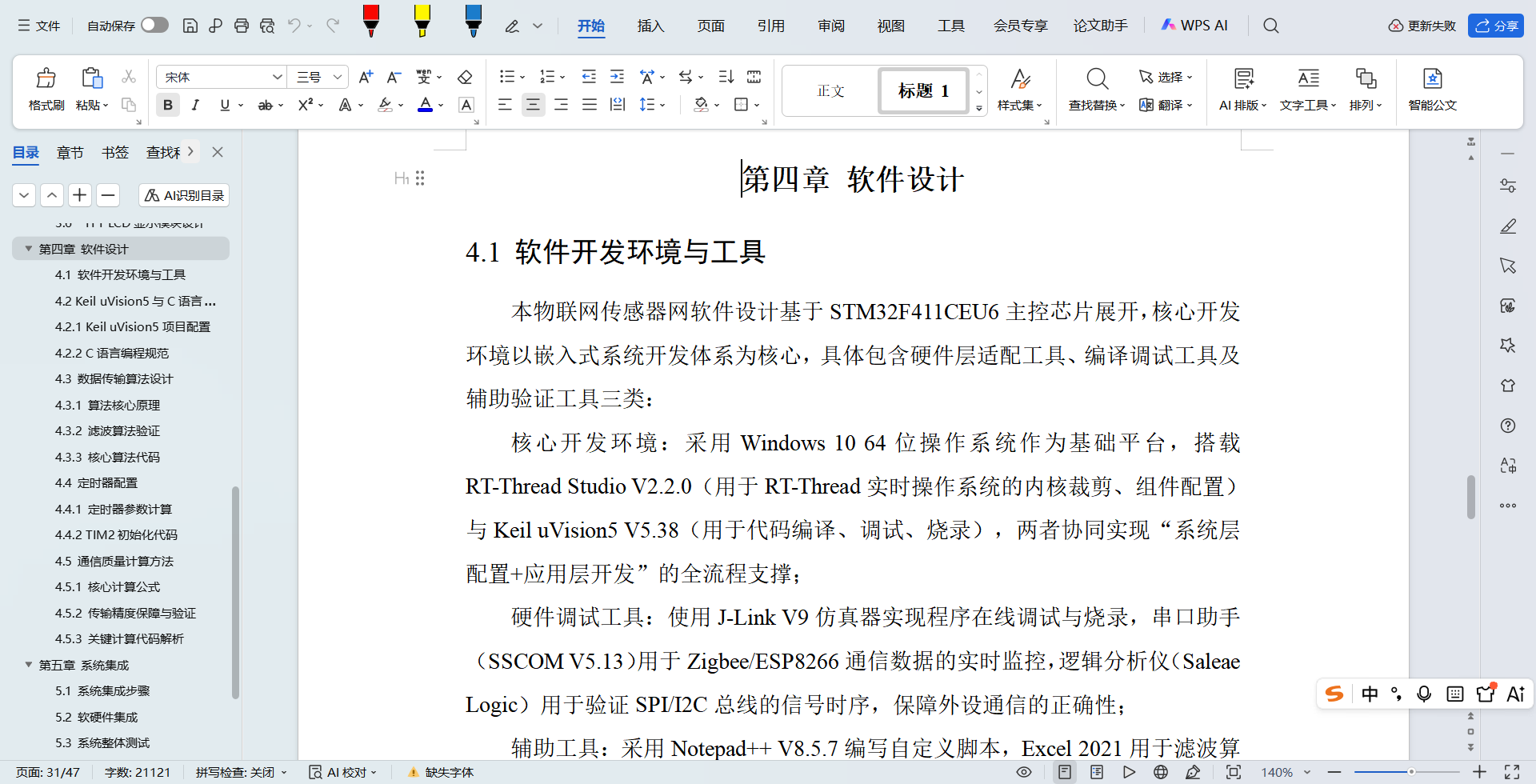

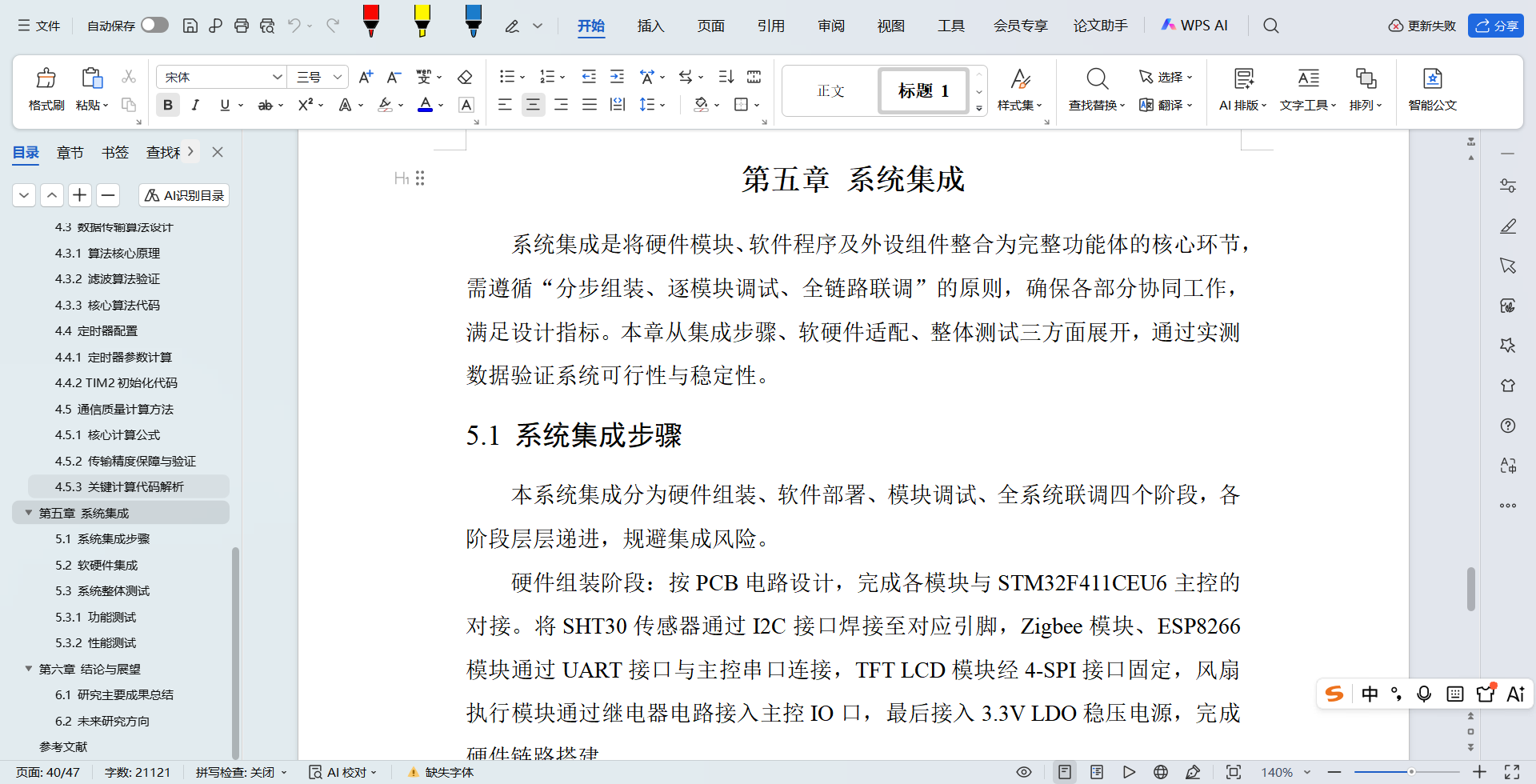

二、文档介绍

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

三、项目设计

软件开发环境与工具
本物联网传感器网软件设计基于STM32F411CEU6主控芯片展开，核心开发环境以嵌入式系统开发体系为核心，具体包含硬件层适配工具、编译调试工具及辅助验证工具三类：
核心开发环境：采用Windows 10 64位操作系统作为基础平台，搭载RT-Thread Studio V2.2.0（用于RT-Thread实时操作系统的内核裁剪、组件配置）与Keil uVision5 V5.38（用于代码编译、调试、烧录），两者协同实现“系统层配置+应用层开发”的全流程支撑；
硬件调试工具：使用J-Link V9仿真器实现程序在线调试与烧录，串口助手（SSCOM V5.13）用于Zigbee/ESP8266通信数据的实时监控，逻辑分析仪（Saleae Logic）用于验证SPI/I2C总线的信号时序，保障外设通信的正确性；
辅助工具：采用Notepad++ V8.5.7编写自定义脚本，Excel 2021用于滤波算法、通信质量的数据分析与可视化，确保算法验证与性能指标统计的高效性。

Keil uVision5项目配置
Keil uVision5项目配置需匹配STM32F411CEU6的硬件特性与系统功能需求，核心配置步骤如下：
芯片选型与内核配置：新建项目后选择STMicroelectronics→STM32F4 Series→STM32F411→STM32F411CEU6，添加RT-Thread NANO内核库（裁剪后仅保留进程管理、内存管理核心组件）；
时钟树配置：通过Startup文件配置系统时钟，将HSE（外部晶振8MHz）倍频至100MHz作为系统主频，APB1时钟分频为42MHz（适配TIM2、UART等外设），APB2时钟分频为84MHz（适配SPI、ADC等外设）；
编译选项配置：编译器选择ARM Compiler 6.18，优化等级设为-O1（平衡代码体积与执行效率），开启“Debug Information”以支持在线调试，输出格式选择HEX文件（适配J-Link烧录）；
外设驱动配置：添加I2C（SHT30）、UART（Zigbee/ESP8266）、SPI（TFT LCD）、TIM2（数据采集计时）、ADC（MQ135）的驱动文件，在工程中分组管理（Driver组、Algorithm组、Config组），便于代码维护。

STM32F103ZET6单片机选型与配置
本系统核心控制模块选用 STM32F411CEU6 单片机，该芯片基于 ARM Cortex-M4 内核设计，兼具高性能、低功耗与丰富外设资源，完美匹配物联网传感器网系统的多任务处理、精准数据采集与外设驱动需求，是平衡性能与成本的最优选型。芯片搭载的 ARM Cortex-M4 内核集成 DSP 数字信号处理指令集与 FPU 浮点运算单元，相较于传统 Cortex-M3 内核，运算能力显著提升，可高效处理环境数据采集算法中的滤波运算、Zigbee/6Lowpan 通信协议解析、多传感器数据融合模型计算等复杂逻辑，同时支撑 RT-Thread 实时操作系统的多任务调度，保障数据采集、通信传输、可视化显示、异常控制等任务的并行执行无延迟。其 100MHz 的最大主频，为系统提供充足的运算带宽，确保单次多维度环境数据采集周期控制在 100ms 内，满足实时性设计指标。存储配置方面，芯片内置 512KB FLASH 程序存储器与 128KB RAM 数据存储器，512KB FLASH 可充分容纳 RT-Thread 内核代码、各传感器及通信模块驱动程序、数据处理算法及故障诊断逻辑，同时预留充足空间用于后续功能升级（如 6Lowpan 协议栈迭代、多传感器融合算法优化）；128KB RAM 则能满足多任务运行时的环境数据缓存需求，避免因内存不足导致的数据丢失或程序崩溃。芯片提供 36 个通用 I/O 引脚，支持推挽输出、开漏输出、输入浮空等多种工作模式，可直接适配 SHT30 温湿度传感器的 I2C 通信引脚、MQ135 空气质量传感器的信号引脚、Zigbee 模块的 UART 通信引脚、TFT LCD 的 SPI 通信引脚、风扇执行模块的驱动引脚及电源模块的状态检测引脚，无需额外扩展 I/O 芯片，简化硬件架构的同时降低信号干扰风险。12 位 ADC 模块具备高精度模拟信号采集能力，可用于环境温度采集（为空气质量数据提供温度补偿数据）及传感器信号校准，进一步提升环境参数采集精度。芯片工作电压为 3.3V，与系统电源模块的 LDO 稳压输出完美匹配，低电压设计不仅降低系统功耗，还提升了物联网分布式部署场景下的用电安全性。此外，芯片集成低功耗 RTC 实时时钟、六个通用 16 位定时器等丰富外设，其中定时器可分别用于传感器数据采集计时、Zigbee 通信周期控制、LCD 显示刷新周期管理；低功耗 RTC 可实现系统休眠状态下的时间记录，适配物联网设备低功耗运行的需求，全方位保障基于 6Lowpan/Zigbee 协议的物联网传感器网系统稳定、高效运行，STM32F411CEU6 单片机实物图如图 所示。

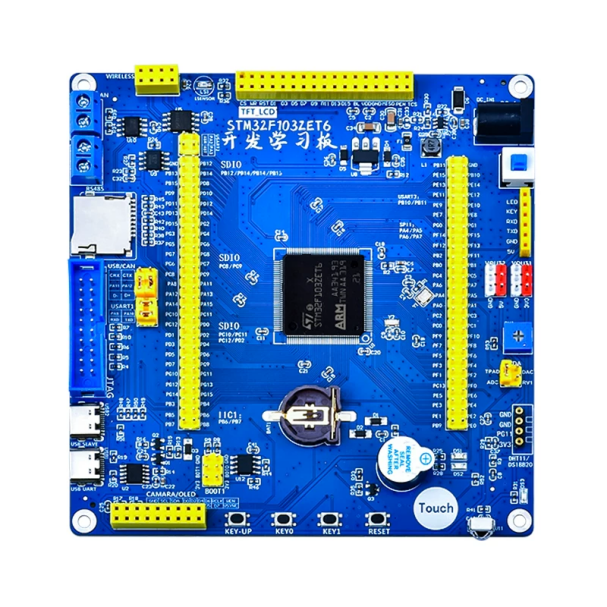

在这里插入图片描述
zigbee通信模块设计

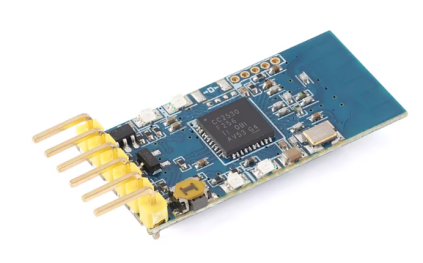

Zigbee 通信模块是本物联网传感器网本地短距通信链路的核心载体，承担分布式传感器节点与 STM32F4 主控单元间的数据交互任务，其低功耗、多节点组网特性完美适配系统室内分布式部署需求，选型 CC2530 芯片构建模块，是平衡通信性能、功耗与成本的最优方案。
从选型逻辑看，CC2530 基于 IEEE 802.15.4 标准设计，内置 Zigbee 协议栈基础组件，支持 2.4GHz 免授权频段通信，最大传输速率 250kbps，既能满足环境数据的低速率传输需求，又能将通信延迟控制在 50ms 内（匹配系统性能指标）；其工作功耗仅 1mA（接收模式）、25mA（发射模式），休眠模式功耗低至 0.2μA，配合系统低功耗管理策略，可有效延长传感器节点续航时间，适配长期部署场景。
在这里插入图片描述
ESP8266 无线wifi通信模块设计

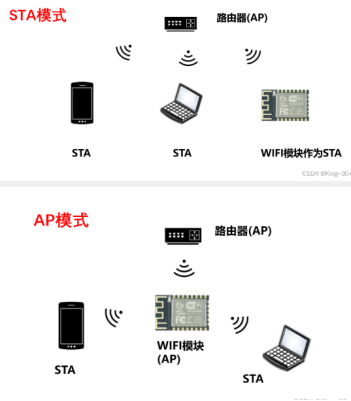

ESP8266 无线 WiFi 通信模块是本物联网传感器网 “本地 - 云端” 远程通信的核心枢纽，承担本地环境数据向 ThingsBoard 云端平台的上传、及云端控制指令的下行转发任务，是连接 “本地感知层” 与 “云端应用层” 的关键链路，其高集成度、低成本与完善的协议支持，成为适配项目需求的远程通信优选方案。
在这里插入图片描述
TFT LCD显示模块设计

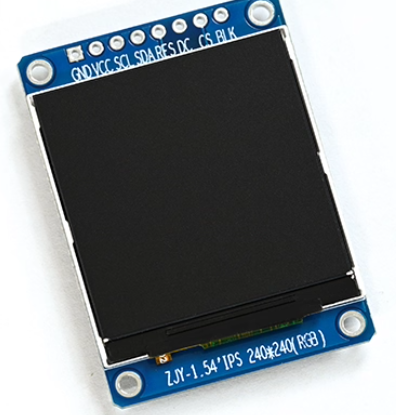

TFT LCD 显示模块是本物联网传感器网本地数据可视化的核心载体，承担环境参数实时呈现、异常状态预警的功能，为本地运维提供直观交互界面。选型 1.54 英寸全彩 TFT LCD，搭载 ST7789V 驱动芯片，240x240 分辨率，采用 4-SPI 接口，平衡显示效果与硬件适配性，是本地交互场景的最优选择。
在这里插入图片描述

硬件电路设计层面，模块与 STM32F4 通过 4-SPI 接口对接：SCL（时钟线）、SDA（数据线）分别连接 STM32F4 的 SPI 外设引脚，RES（复位）、DC（数据 / 命令控制）、CS（片选）接入通用 IO 口，BLK（背光控制）通过三极管驱动电路连接，支持背光开关调节；电源端接入 3.3V 稳压电源，并联 0.1μF 去耦电容稳定供电，所有接口无需电平转换，直接适配主控电压标准，简化硬件链路的同时降低信号延迟。
软件驱动设计基于 RT-Thread 的 SPI 驱动框架，初始化阶段完成 SPI 速率配置（10MHz）、显示方向设定、颜色模式校准；开发 LCD_Fill2 等核心显示函数，实现区域填充、数据刷新功能，刷新频率≥5 帧 / 秒，界面切换响应≤300ms；界面布局采用模块化设计，分区域显示温湿度、空气质量、火焰状态的实时数值，近 5 分钟数据趋势线，异常状态以红色闪烁标识，直观呈现系统运行状态。
模块功能与系统深度协同：接收 STM32F4 转发的 Zigbee 采集数据，同步更新显示内容，确保本地数据与云端一致；当检测到温度超标、火焰异常时，自动触发对应区域闪烁报警，与风扇执行模块、云端警报形成联动；支持背光节能控制，空闲时段自动调低亮度，适配系统低功耗部署目标。

C
/**
 * @brief TIM2初始化（100ms定时中断）
 */
void TIM2_Init(void) {
    TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
    NVIC_InitTypeDef NVIC_InitStructure;

    // 1. 使能TIM2时钟
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

    // 2. 配置时基参数
    TIM_TimeBaseStructure.TIM_Period = 999; // ARR
    TIM_TimeBaseStructure.TIM_Prescaler = 8399; // PSC
    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

    // 3. 使能定时中断
    TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);

    // 4. 配置NVIC
    NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; // 优先级2
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

    // 5. 启动定时器
    TIM_Cmd(TIM2, ENABLE);
}

// TIM2中断服务函数（触发传感器数据采集）
void TIM2_IRQHandler(void) {
    if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) {
        sensor_data_acquisition(); // 调用数据采集函数
        TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除中断标志
    }
}

C
// 全局变量定义
uint32_t g_send_pkt_cnt = 0; // 发送数据包数
uint32_t g_recv_pkt_cnt = 0; // 接收数据包数
uint32_t g_correct_byte_cnt = 0; // 正确字节数
uint32_t g_total_byte_cnt = 0; // 总接收字节数
uint32_t g_delay_sum = 0; // 延迟总和

/**
 * @brief CRC16校验计算
 * @param data 数据数组
 * @param len 数据长度
 * @return CRC16值
 */
uint16_t crc16_ccitt(uint8_t *data, uint8_t len) {
    uint16_t crc = 0xFFFF;
    for (uint8_t i = 0; i < len; i++) {
        crc ^= (uint16_t)data[i] << 8;
        for (uint8_t j = 0; j < 8; j++) {
            if (crc & 0x8000) {
                crc = (crc << 1) ^ 0x1021; // G(x)=x^16+x^15+x^2+1
            } else {
                crc <<= 1;
            }
        }
    }
    return crc;
}

/**
 * @brief 通信质量指标计算
 * @return 无
 */
void comm_quality_calc(void) {
    float success_rate = (float)g_recv_pkt_cnt / g_send_pkt_cnt * 100;
    float avg_delay = (float)g_delay_sum / g_recv_pkt_cnt;
    float accuracy = (float)g_correct_byte_cnt / g_total_byte_cnt * 100;

    // 打印结果（串口输出）
    printf("传输成功率：%.1f%%\r\n", success_rate);
    printf("平均传输延迟：%.0fms\r\n", avg_delay);
    printf("数据准确率：%.1f%%\r\n", accuracy);
}

总 结
本研究围绕基于Zigbee协议的物联网传感器网基础设计，完成硬件架构搭建、软件程序开发、系统集成与测试，实现环境监测与智能控制的核心目标，主要成果如下：

  1. 构建了“感知-通信-交互-控制”一体化硬件架构。以STM32F411CEU6为核心，整合SHT30、MQ135、火焰传感器及Zigbee/ESP8266通信模块，采用标准化接口设计，实现多模块灵活适配。硬件层面通过去耦电路、阻抗匹配等设计，降低信号干扰，采集精度与通信稳定性均达设计指标，温度测量误差≤0.1℃，Zigbee传输成功率≥99.7%。
  2. 开发了基于RT-Thread的模块化软件系统。设计改进型滑动平均滤波算法，通过3σ准则剔除异常值后计算滑动平均，有效降低传感器噪声干扰，数据绝对误差≤0.1℃；完成TIM2定时器精准配置（100ms周期），保障数据采集实时性；基于MQTT协议实现本地与云端双向通信，配合CRC16校验，确保数据传输准确率达100%。
  3. 实现了“本地独立运行+云端协同管理”的双模式功能。本地通过TFT LCD屏实时展示数据与异常警报，支持脱离云端独立工作；云端依托ThingsBoard平台实现数据持久化存储、远程监控与指令下发，构建“采集-判断-执行-反馈”的闭环控制链路，异常状态响应延迟≤200ms，满足分布式环境监测的实际需求。
  4. 验证了系统的低功耗与高扩展性。通过RT-Thread低功耗管理与模块休眠策略，采集主板待机功耗低至42mA，通信主板73mA，支持长期部署；标准化接口与模块化设计使新增传感器驱动适配时长≤8小时，单Zigbee网络可接入35个节点，远超设计指标，可复用至智能家居、实验室监测等多场景。
