✨最近在做传感器原理实训，拿STM32L431搭配HC‑SR501热释电人体红外传感器，完成人体移动检测，把踩坑和实操记录分享出来。

📌什么是HC‑SR501人体红外传感器

HC‑SR501是热释电红外传感器，它不会检测静止的人体，专门捕捉人体移动产生的红外辐射变化。
人体会向外发出特定波长的红外线，传感器感应到红外能量发生波动，OUT引脚就输出高电平；没有人体活动时输出低电平。

⚠️关键点：人站着不动不会触发，必须有移动动作才会识别；阳光、取暖器等热源也会造成误触发。

硬件接线非常简单：

• VCC：接5V
• GND：共地
• OUT：接到STM32的GPIO输入引脚

整套链路：PC通过Type‑C下载程序 → STM32L431主控板 → 智慧交通拓展板 → HC‑SR501人体红外模块。
检测结果同时输出到TFT彩色液晶屏 + SSCOM串口工具，一边看屏幕，一边看电脑串口日志。

💻软件实现思路

整体逻辑：采集电平 → 判断状态 → 屏幕显示 + 串口输出

1. GPIO初始化，把传感器OUT引脚配置成输入模式，用来读取高低电平；
2. 编写读取函数：读到高电平=检测到人体活动；低电平=区域无人；
3. 业务函数把电平转换成文字字符串，供屏幕和串口调用；
4. main主循环循环采集状态，增加软件消抖延时，避免瞬间干扰误报；
5. TFT液晶屏实时刷新“检测到人体 / 区域无人”，串口同步打印状态日志。

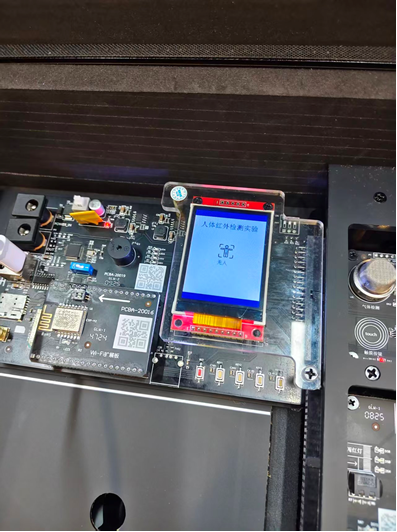

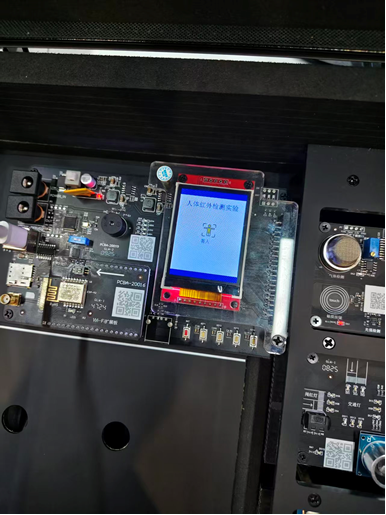

🧪实验现象

烧录程序上电之后：
✅人走到传感器探测范围内来回走动：屏幕显示检测到人体，串口打印人员检测提示；
✅人直接离开探测区域：等待一小段延时，模块输出变低，屏幕更新为区域无人；
❌人站在原地保持静止：传感器不会触发识别。

这里踩了一个很典型的坑：无人状态下频繁误触发。
排查之后发现，环境灯光、温度波动会带来干扰。
解决办法：

1. 硬件调节传感器上面的灵敏度、延时电位器；
2. 软件增加多次采样滤波，连续多次读到有效电平，才判定检测结果，过滤偶然毛刺信号。



🎯可以做哪些拓展小项目

1. 楼道感应灯：检测到人，单片机控制LED开启，人离开延时后关灯；
2. 简易安防提醒：检测人体后蜂鸣器鸣叫报警；
3. 物联网升级：把检测到的人员状态通过WiFi模块上传云平台，手机远程查看区域是否有人活动。

📝实训感悟

热释电人体红外传感器成本很低，但有它固有的局限性，对移动才敏感，容易被热源干扰。
做嵌入式传感器开发不只是写代码读电平，还要结合器件本身的物理特性去理解现象。很多时候读数异常不一定是代码bug，而是外部环境带来的影响，需要硬件调节+软件滤波配合解决。
