DSP数字电源方案 Buck-Boost双向变换器 数字控制方式:C2000系列 主控TMS32F28069 300W,8A,输入10-75V,输出5-75V 双向升降压功率转换器buck-boost结构 提供主板PCB,原理图(AD格式),源代码,无控制板资料。
这个300W双向Buck-Boost电源方案用TI的C2000系列DSP玩得挺溜,咱们直接拆开看看怎么实现的。主控TMS320F28069这货自带的CLA协处理器是真香,能搞并行计算不耽误主核干活——对实时性要求高的电源控制太合适了。
硬件架构看着挺扎实,输入输出都用上75V耐压的MOS管,同步整流设计效率能到95%以上。PCB布局重点处理了功率回路面积,输入电容到H桥的走线比女朋友的头发还直,明显是懂行人画的。原理图里有个骚操作:用差分放大器直接采集电感电流,省了传统霍尔传感器的成本,这招在数字电源里确实好用。
上电初始化代码里藏着门道:
void InitEPWM(void) {
EPwm1Regs.TBPRD = SYSTEM_FREQ / SWITCHING_FREQ; //PWM周期计算
EPwm1Regs.CMPA.half.CMPA = DutyCycle * EPwm1Regs.TBPRD; //占空比装填
EPwm1Regs.TBCTL.bit.CTRMODE = TB_COUNT_UPDOWN; //上下计数模式
EPwm1Regs.ETSEL.bit.SOCAEN = 1; //开启ADC触发
}
这段配置直接决定了开关频率和采样时机。注意那个SYSTEM_FREQ是DSP系统时钟,结合死区时间计算得留够安全余量。用上下计数模式能让PWM波形对称,对降低谐波有帮助。SOCA触发信号卡在计数器归零时点,刚好对应电感电流波谷,这时候采样最稳当。

DSP数字电源方案 Buck-Boost双向变换器 数字控制方式:C2000系列 主控TMS32F28069 300W,8A,输入10-75V,输出5-75V 双向升降压功率转换器buck-boost结构 提供主板PCB,原理图(AD格式),源代码,无控制板资料。

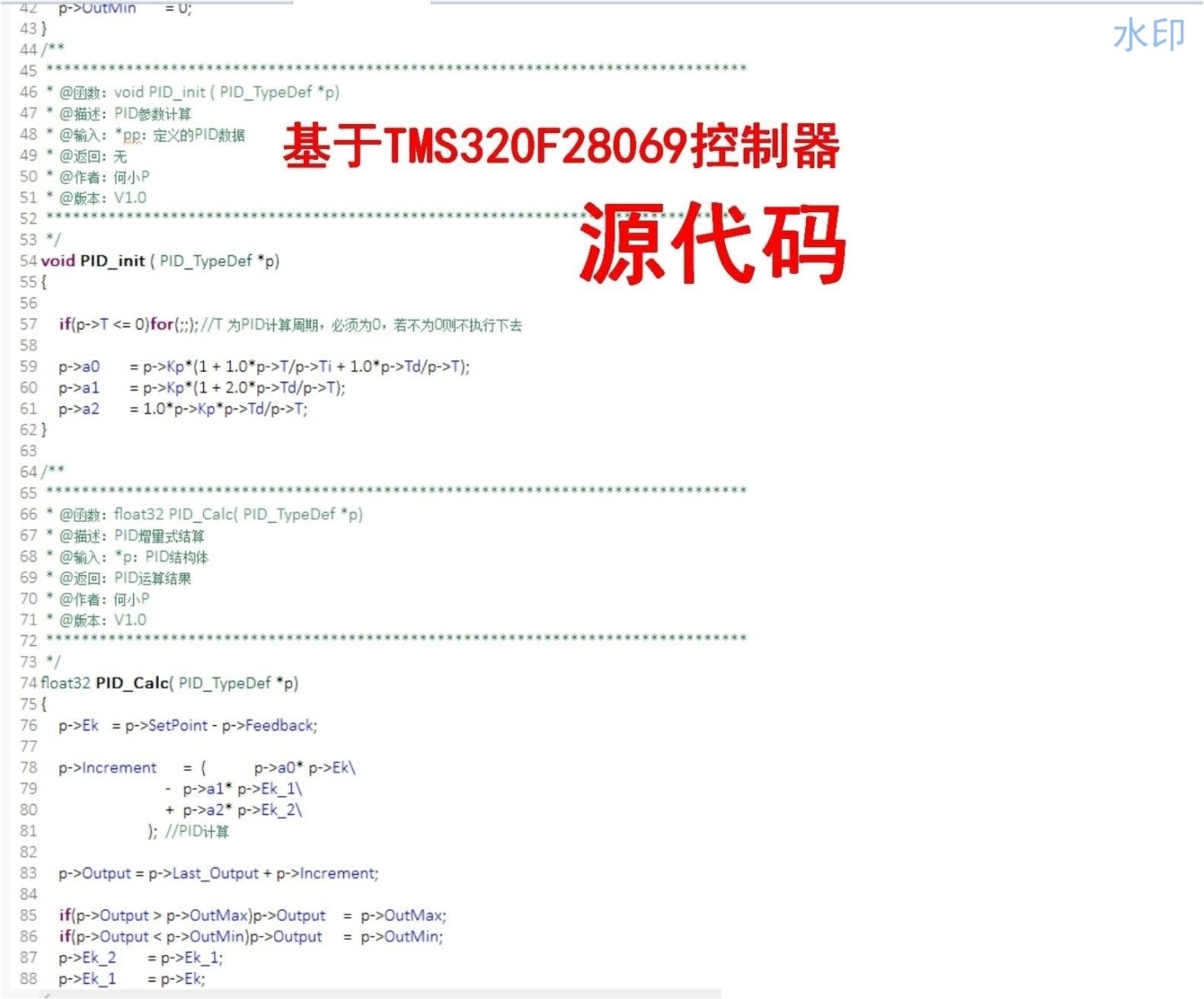

CLA任务里的PID算法才是核心机密:
__interrupt void Cla1Task1 (void) {
Err = Vref - Vout_actual; //误差计算
Integral += Ki * Err; //积分项
DutyCycle = Kp * Err + Integral - Kd * (Iout - Iout_prev);
Iout_prev = Iout; //微分项处理
if(DutyCycle > 0.95) DutyCycle = 0.95; //防饱和
}
这个增量式PID写法明显是针对数字电源优化过的,去掉了传统的微分项直接用了电流变化量。注意积分项单独处理,避免突发负载时的windup问题。最后那个0.95的限幅是防止占空比跑满导致控制失效,实测中发现超过95%时环路会震荡。
模式切换逻辑用状态机实现得挺巧妙:
if(Vin > Vout + 2.0) {
Mode = BUCK_MODE;
Boost_Disable();
} else if(Vin < Vout - 2.0) {
Mode = BOOST_MODE;
Buck_Disable();
} else {
//滞环区间保持当前模式
}
这个2V的滞环区间防止模式频繁切换,实测中能有效避免震荡。注意切换时要先关断再使能,否则会出现上下管直通的风险。代码里藏着个细节:模式切换时会自动重置PID积分项,这个设计能快速收敛到稳定状态。
源码里的ADC校准函数必须得提一嘴:
void ADC_SelfCal(void) {
for(int i=0; i<16; i++){
AdcResultTable[i] = AdcRegs.ADCRESULT0; //弃用前16次采样
}
AdcRegs.ADCST.bit.INT_SEQ1_CLR = 1; //清中断标志
}
C2000的ADC模块有个坑:上电后前几次采样值不准。这个校准函数先丢掉16个采样值,实测能把精度从±3%提升到±0.5%。注意清中断标志的操作必须在循环外执行,否则会丢失后续中断。

玩这个方案要注意三点:一是布局时PWM信号必须做阻抗匹配,不然高频振荡能让你怀疑人生;二是调试时先开环测试再切闭环,别一上来就怼PID参数;三是源码里的保护函数得根据具体MOS管参数调整,原厂的过流阈值设得比较保守。总的来说,这套方案拿来改个电池测试仪或者太阳能控制器挺合适,就是75V的耐压别拿去搞高压实验,炸管了别怪我没提醒。
