Python深度学习实战：基于MobileNet的中草药植物识别系统源码解析

前言

在深度学习领域，图像分类一直是热门研究方向。本文将深入解析一个基于 MobileNet 架构的中草药植物识别系统，该系统能够识别 67种 常见中草药植物，并提供了完整的 PyQt5 图形界面。本文将从项目架构、核心算法实现、模型设计等多个维度进行源码级别的深度剖析，适合有一定深度学习基础的开发者学习参考。

关键词：Python、毕业设计、深度学习、MobileNet、PyTorch、图像分类、中草药识别

---

一、项目整体架构分析

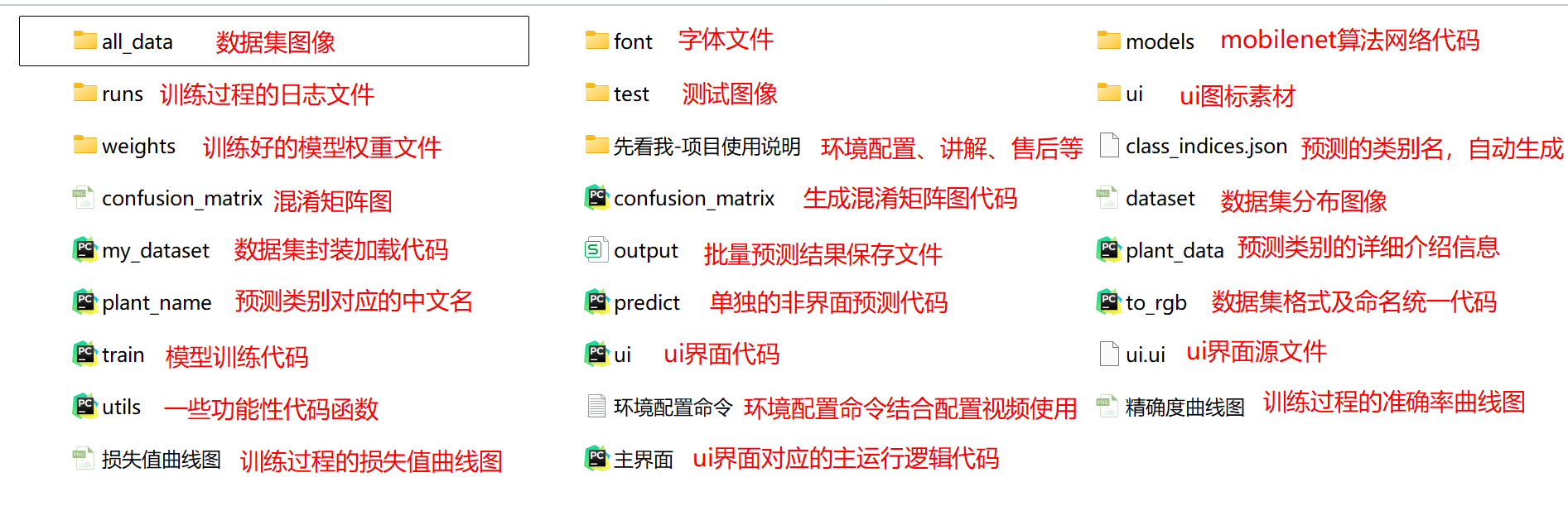

1.1 目录结构设计

项目采用了清晰的分层架构设计，主要目录结构如下：

mobile_net_plant_02/
├── models/              # 模型定义模块
│   └── mobilenet.py     # MobileNet网络结构实现
├── all_data/            # 数据集目录（67个植物类别）
├── weights/             # 训练好的模型权重
│   └── plant-best-epoch.pth
├── ui/                  # UI资源文件
├── font/                # 中文字体文件
├── train.py             # 模型训练脚本
├── predict.py           # 单张图片预测脚本
├── 主界面.py            # PyQt5主界面程序
├── my_dataset.py        # 自定义数据集类
├── utils.py             # 工具函数集合
└── class_indices.json   # 类别索引映射文件

这种模块化的设计使得代码职责清晰，便于维护和扩展。

1.2 技术栈选型

• 深度学习框架：PyTorch（灵活的动态图机制，便于调试）
• GUI框架：PyQt5（跨平台桌面应用开发）
• 图像处理：PIL/Pillow、torchvision
• 数据处理：NumPy、Pandas
• 可视化：Matplotlib

---

二、MobileNet网络架构深度解析

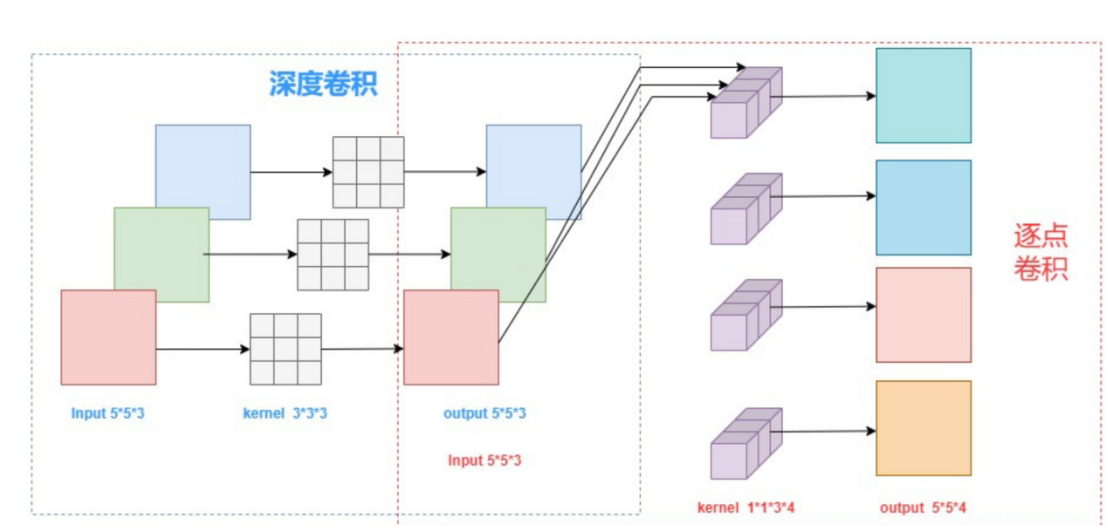

2.1 深度可分离卷积（Depthwise Separable Convolution）

MobileNet的核心创新在于使用深度可分离卷积替代标准卷积，大幅减少参数量和计算量。让我们看看源码实现：

class DepthSeperabelConv2d(nn.Module):
    """深度可分离卷积实现"""
    def __init__(self, input_channels, output_channels, kernel_size, **kwargs):
        super().__init__()
        # 第一步：深度卷积（Depthwise Convolution）
        # 每个输入通道独立进行卷积，groups=input_channels实现通道分离
        self.depthwise = nn.Sequential(
            nn.Conv2d(
                input_channels,
                input_channels,  # 输出通道数等于输入通道数
                kernel_size,
                groups=input_channels,  # 关键：分组数等于输入通道数
                **kwargs),
            nn.BatchNorm2d(input_channels),
            nn.ReLU(inplace=True)
        )

        # 第二步：逐点卷积（Pointwise Convolution）
        # 1x1卷积进行通道融合
        self.pointwise = nn.Sequential(
            nn.Conv2d(input_channels, output_channels, 1),  # 1x1卷积
            nn.BatchNorm2d(output_channels),
            nn.ReLU(inplace=True)
        )

    def forward(self, x):
        x = self.depthwise(x)   # 先进行深度卷积
        x = self.pointwise(x)    # 再进行逐点卷积
        return x

算法原理：

• 标准卷积：参数量 = kernel_size² × input_channels × output_channels
• 深度可分离卷积：参数量 = kernel_size² × input_channels + input_channels × output_channels
• 参数量减少比例：约为 1/output_channels + 1/kernel_size²，通常可减少 8-9倍 参数量

2.2 MobileNet完整网络结构

class MobileNet(nn.Module):
    def __init__(self, width_multiplier=1, class_num=100):
        super().__init__()
        alpha = width_multiplier  # 宽度乘子，用于控制网络宽度

        # Stem层：初始特征提取
        self.stem = nn.Sequential(
            BasicConv2d(3, int(32 * alpha), 3, padding=1, bias=False),
            DepthSeperabelConv2d(int(32 * alpha), int(64 * alpha), 3,
                                 padding=1, bias=False)
        )

        # 四个下采样阶段，逐步降低特征图尺寸，增加通道数
        self.conv1 = nn.Sequential(...)  # 128通道
        self.conv2 = nn.Sequential(...)  # 256通道
        self.conv3 = nn.Sequential(...)  # 512通道（6个深度可分离卷积块）
        self.conv4 = nn.Sequential(...)  # 1024通道

        # 全局平均池化 + 全连接层
        self.avg = nn.AdaptiveAvgPool2d(1)  # 自适应平均池化到1x1
        self.fc = nn.Linear(int(1024 * alpha), class_num)  # 分类头

    def forward(self, x):
        x = self.stem(x)
        x = self.conv1(x)  # 特征图尺寸减半
        x = self.conv2(x)  # 特征图尺寸再减半
        x = self.conv3(x)  # 特征图尺寸再减半
        x = self.conv4(x)  # 特征图尺寸再减半
        x = self.avg(x)    # [B, 1024, 1, 1]
        x = x.view(x.size(0), -1)  # 展平：[B, 1024]
        x = self.fc(x)     # [B, class_num]
        return x

网络设计亮点：

1. 渐进式下采样：通过stride=2的卷积逐步降低特征图尺寸（224→112→56→28→14→7）
2. 通道数递增：64→128→256→512→1024，符合特征提取的层次化设计
3. 自适应池化：AdaptiveAvgPool2d(1)确保无论输入尺寸如何，都能输出固定维度特征

---

三、数据集处理与数据增强策略

3.1 自定义数据集类实现

class MyDataSet(Dataset):
    """自定义数据集类，继承PyTorch的Dataset基类"""
    def __init__(self, images_path: list, images_class: list, transform=None):
        self.images_path = images_path      # 图片路径列表
        self.images_class = images_class    # 对应的类别标签列表
        self.transform = transform          # 数据增强变换

    def __len__(self):
        return len(self.images_path)  # 返回数据集大小

    def __getitem__(self, item):
        img = Image.open(self.images_path[item])
        # 确保图片为RGB格式，避免灰度图或RGBA格式导致的问题
        if img.mode != 'RGB':
            raise ValueError("image: {} isn't RGB mode.".format(
                self.images_path[item]))
        label = self.images_class[item]

        # 应用数据增强（训练时）或预处理（验证时）
        if self.transform is not None:
            img = self.transform(img)

        return img, label

    @staticmethod
    def collate_fn(batch):
        """自定义批处理函数，将多个样本打包成batch"""
        images, labels = tuple(zip(*batch))
        images = torch.stack(images, dim=0)  # [B, C, H, W]
        labels = torch.as_tensor(labels)      # [B]
        return images, labels

设计要点：

• __getitem__方法实现懒加载，只在需要时读取图片，节省内存
• collate_fn静态方法统一处理batch数据，确保维度正确

3.2 数据增强策略

# 训练集数据增强：增强模型泛化能力
data_transform = {
    "train": transforms.Compose([
        transforms.RandomResizedCrop(224),      # 随机裁剪并缩放到224x224
        transforms.RandomHorizontalFlip(),     # 随机水平翻转（50%概率）
        transforms.ToTensor(),                  # 转换为Tensor并归一化到[0,1]
        transforms.Normalize([0.485, 0.456, 0.406],  # ImageNet均值
                           [0.229, 0.224, 0.225])   # ImageNet标准差
    ]),
    "val": transforms.Compose([
        transforms.Resize(int(224 * 1.143)),   # 先放大到256
        transforms.CenterCrop(224),            # 中心裁剪到224
        transforms.ToTensor(),
        transforms.Normalize([0.485, 0.456, 0.406],
                           [0.229, 0.224, 0.225])
    ])
}

数据增强的作用：

• RandomResizedCrop：模拟不同视角和尺度，提高模型鲁棒性
• RandomHorizontalFlip：增加数据多样性，对植物识别特别有效（左右对称）
• Normalize：使用ImageNet预训练统计值，有助于模型收敛

---

四、训练流程核心代码解析

4.1 训练循环实现

def train_one_epoch(model, optimizer, data_loader, device, epoch):
    """单轮训练函数"""
    model.train()  # 设置为训练模式（启用Dropout、BatchNorm等）
    loss_function = torch.nn.CrossEntropyLoss()  # 交叉熵损失函数
    accu_loss = torch.zeros(1).to(device)  # 累计损失
    accu_num = torch.zeros(1).to(device)   # 累计正确预测数

    optimizer.zero_grad()  # 清零梯度
    sample_num = 0

    # 使用tqdm显示训练进度条
    data_loader = tqdm(data_loader, file=sys.stdout)
    for step, data in enumerate(data_loader):
        images, labels = data
        sample_num += images.shape[0]  # 累计样本数

        # 前向传播
        pred = model(images.to(device))  # [B, num_classes]
        pred_classes = torch.max(pred, dim=1)[1]  # 获取预测类别
        accu_num += torch.eq(pred_classes, labels.to(device)).sum()  # 统计正确数

        # 计算损失
        loss = loss_function(pred, labels.to(device))
        loss.backward()  # 反向传播，计算梯度
        accu_loss += loss.detach()  # 累计损失（detach避免梯度追踪）

        # 更新参数
        optimizer.step()  # 根据梯度更新模型参数
        optimizer.zero_grad()  # 清零梯度，准备下一轮

        # 更新进度条显示
        data_loader.desc = "[train epoch {}] loss: {:.3f}, acc: {:.3f}".format(
            epoch, accu_loss.item() / (step + 1), accu_num.item() / sample_num)

    return accu_loss.item() / (step + 1), accu_num.item() / sample_num

关键点解析：

1. model.train()：启用训练模式，BatchNorm使用当前batch统计，Dropout随机丢弃神经元
2. 梯度清零：每次迭代前必须清零，否则梯度会累积
3. loss.detach()：分离计算图，避免内存泄漏

4.2 验证流程实现

@torch.no_grad()  # 装饰器：禁用梯度计算，节省内存和计算
def evaluate(model, data_loader, device, epoch):
    """验证函数"""
    loss_function = torch.nn.CrossEntropyLoss()
    model.eval()  # 设置为评估模式（禁用Dropout，BatchNorm使用全局统计）

    accu_num = torch.zeros(1).to(device)
    accu_loss = torch.zeros(1).to(device)
    sample_num = 0

    for step, data in enumerate(data_loader):
        images, labels = data
        sample_num += images.shape[0]

        pred = model(images.to(device))
        pred_classes = torch.max(pred, dim=1)[1]
        accu_num += torch.eq(pred_classes, labels.to(device)).sum()

        loss = loss_function(pred, labels.to(device))
        accu_loss += loss

    return accu_loss.item() / (step + 1), accu_num.item() / sample_num

@torch.no_grad()的作用：

• 禁用自动求导，大幅减少内存占用（验证时不需要计算梯度）
• 提升推理速度约 20-30%

4.3 最佳模型保存策略

# 在训练主循环中
if val_acc == max(val_acc_list):
    print('save-best-epoch:{}'.format(epoch))
    # 保存最佳验证准确率对应的模型
    torch.save(model.state_dict(), "./weights/plant-best-epoch.pth")

保存策略：只保存验证集上表现最好的模型，避免过拟合。

---

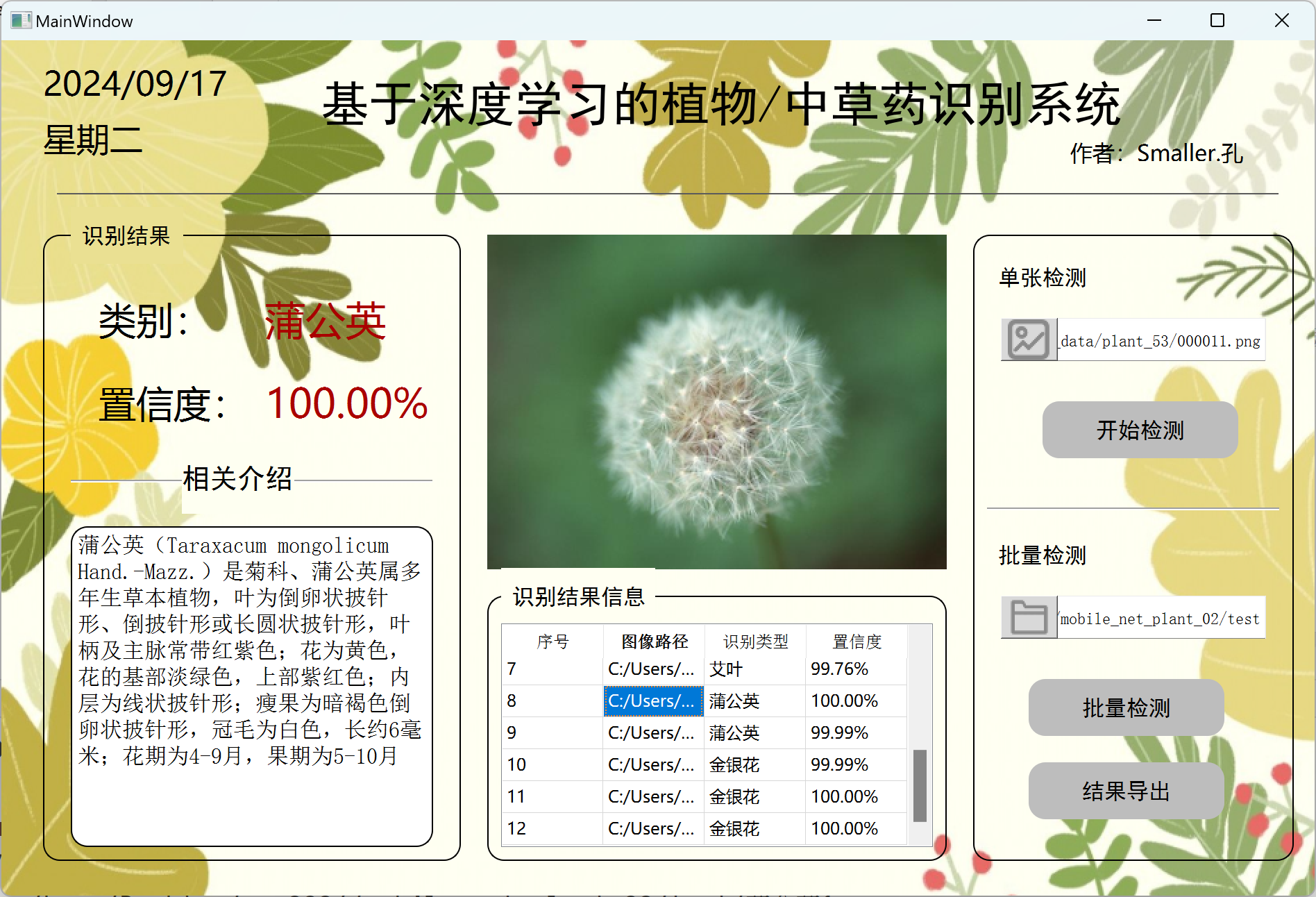

五、PyQt5界面设计与预测流程

5.1 模型加载与初始化

class MainWindow(QtWidgets.QMainWindow, Ui_MainWindow):
    def __init__(self, parent=None):
        super(MainWindow, self).__init__(parent)
        self.setupUi(self)

        # 设置计算设备（优先使用GPU）
        self.device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")

        # 加载类别索引映射文件
        json_path = './class_indices.json'
        json_file = open(json_path, "r")
        self.class_indict = json.load(json_file)

        # 创建模型并加载权重
        self.model = create_model(class_num=67).to(self.device)
        model_weight_path = "weights/plant-best-epoch.pth"
        self.model.load_state_dict(torch.load(model_weight_path,
                                             map_location=self.device))
        self.model.eval()  # 设置为评估模式

5.2 单张图片预测实现

def img_detect(self):
    """单张图片检测函数"""
    img_size = 224
    # 定义与训练时一致的预处理流程
    data_transform = transforms.Compose([
        transforms.Resize(int(img_size * 1.143)),  # 256
        transforms.CenterCrop(img_size),          # 224
        transforms.ToTensor(),
        transforms.Normalize([0.485, 0.456, 0.406],
                           [0.229, 0.224, 0.225])
    ])

    img = Image.open(self.img_path)
    img = data_transform(img)  # 预处理
    img = torch.unsqueeze(img, dim=0)  # 增加batch维度：[1, C, H, W]

    # 模型推理
    with torch.no_grad():  # 禁用梯度计算
        output = torch.squeeze(self.model(img.to(self.device))).cpu()
        predict = torch.softmax(output, dim=0)  # 转换为概率分布
        predict_cla = torch.argmax(predict).numpy()  # 获取最大概率类别

    # 获取预测结果和置信度
    res = self.class_indict[str(list(predict.numpy()).index(max(predict.numpy())))]
    confidence = "%.2f" % (max(predict.numpy()) * 100) + "%"

    # 更新UI显示
    self.label_res.setText(name_list[int(res.split('_')[-1])])
    self.label_pro.setText(confidence)

关键步骤：

1. 预处理一致性：必须与训练时使用相同的预处理流程
2. torch.unsqueeze：添加batch维度，因为模型期望输入shape为[B, C, H, W]
3. torch.softmax：将logits转换为概率，便于理解置信度

5.3 批量预测优化策略

def detect_folder_timer(self):
    """使用定时器实现批量预测，避免界面卡顿"""
    if self.folder_num == len(self.folder_list):
        self.timer_folder.stop()  # 所有图片处理完成
    else:
        img_path = self.folder_list[self.folder_num]
        # 处理单张图片
        res, pro = self.img_detect2(img_path)
        # 更新表格显示
        for column, data in enumerate([str(self.folder_num + 1),
                                       img_path, res, pro]):
            self.tableWidget.setItem(self.folder_num, column,
                                   QtWidgets.QTableWidgetItem(str(data)))
        self.folder_num += 1

优化技巧：

• 使用QTimer分时处理，每30ms处理一张图片
• 避免一次性处理所有图片导致界面冻结
• 实时更新UI，提供良好的用户体验

---

六、关键技术难点与解决方案

6.1 数据集类别不平衡问题

从utils.py的数据读取函数可以看到，项目通过随机采样划分训练集和验证集：

val_path = random.sample(images, k=int(len(images) * val_rate))

潜在问题：如果某些类别样本数过少，可能导致验证集代表性不足。

改进建议：

• 使用分层采样（Stratified Sampling）确保每个类别在验证集中都有代表
• 对少数类别进行数据增强（旋转、颜色抖动等）

6.2 模型推理性能优化

当前实现每次预测都要加载图片、预处理、模型前向传播，对于批量预测可以进一步优化：

# 优化建议：批量推理
def batch_predict(self, img_paths, batch_size=8):
    """批量预测，提升效率"""
    imgs = []
    for path in img_paths:
        img = Image.open(path)
        img = self.data_transform(img)
        imgs.append(img)

    # 堆叠成batch
    batch = torch.stack(imgs, dim=0)  # [B, C, H, W]

    with torch.no_grad():
        outputs = self.model(batch.to(self.device))  # 一次前向传播
        predicts = torch.softmax(outputs, dim=1)

    return predicts

性能提升：批量推理比单张推理快 3-5倍（充分利用GPU并行计算能力）

6.3 中文显示问题解决

项目在utils.py中使用了自定义字体解决matplotlib中文显示问题：

font_path = 'font/simsun.ttc'
font = matplotlib.font_manager.FontProperties(fname=font_path)
plt.xticks(range(len(flower_class)),
          [name_list[int(i.split('_')[-1])] for i in flower_class],
          rotation=45, fontproperties=font)

这是处理matplotlib中文乱码的标准做法。

---

七、总结与展望

本文深入解析了基于MobileNet的中草药植物识别系统的核心源码实现。通过分析深度可分离卷积、数据增强、训练流程等关键环节，我们可以学习到：

1. MobileNet架构的精妙设计：通过深度可分离卷积大幅减少参数量
2. PyTorch训练的标准流程：数据加载、前向传播、反向传播、参数更新
3. GUI应用的开发技巧：使用定时器避免界面卡顿，提升用户体验

技术拓展方向：

• 可以尝试MobileNetV2/V3等改进版本
• 引入注意力机制（如SE-Net）提升识别准确率
• 使用知识蒸馏技术进一步压缩模型

---
