在自动化控制领域，PLC与变频器的通讯协作是实现精准调速等功能的关键。今天就来聊聊台达DVP ES系列PLC与台达MS300变频器的通讯程序相关内容，还会涉及到昆仑通态、威纶通触摸屏哦。

一、所需器件

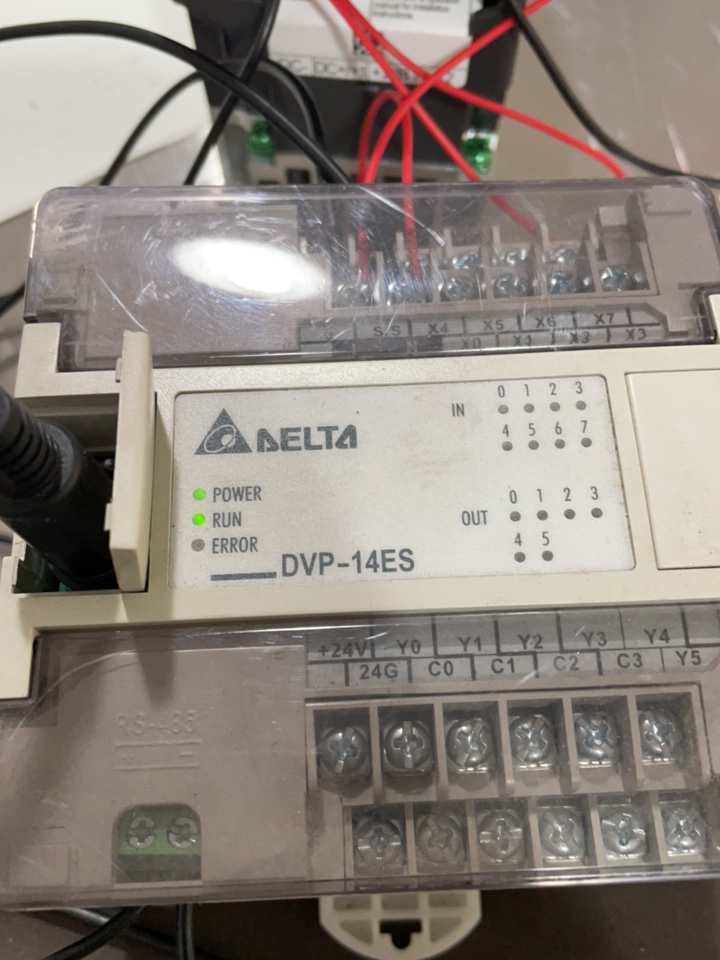

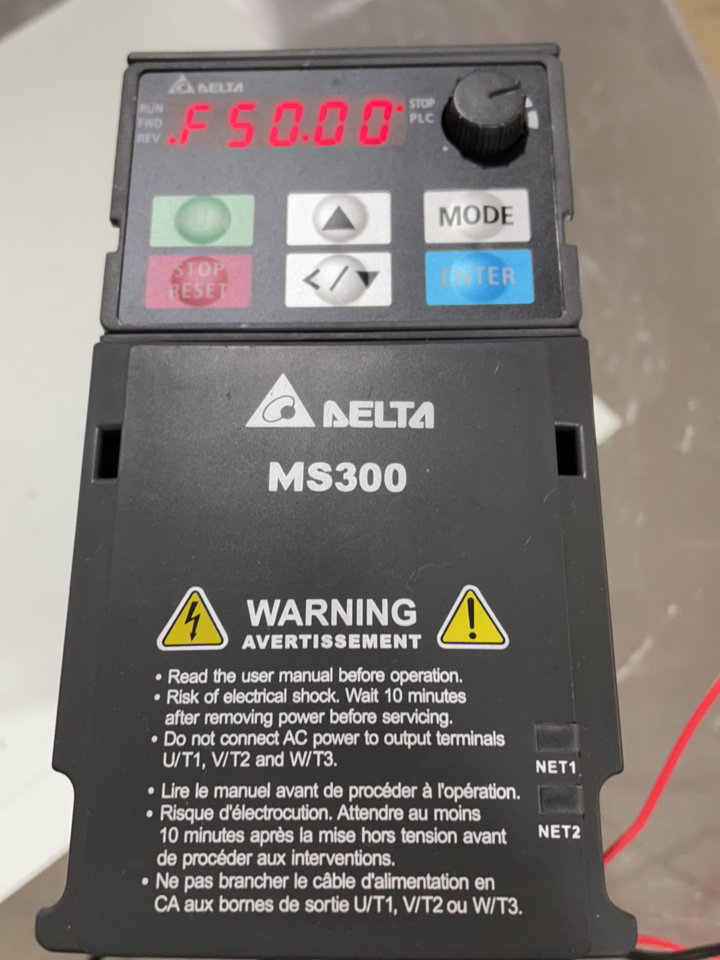

我们这次用到的器件有台达DVP ES系列的PLC，它作为控制核心，负责发送各种指令；台达MS300系列变频器，实现电机的变频调速；还有昆仑通态和威纶通触摸屏，用于人机交互，方便操作人员进行参数设定等操作。

二、实现功能

1. 频率设定：通过PLC发送指令给变频器，设定电机运行的频率，实现对电机转速的精确控制。
2. 启停控制：操作人员在触摸屏上点击启停按钮，PLC接收到信号后发送给变频器，控制电机的启动和停止。
3. 实际频率读取：变频器将电机实际运行的频率反馈给PLC，再通过触摸屏实时显示出来。

三、通讯程序详解

PLC程序

先来看PLC程序部分，以下是一段简单实现频率设定功能的代码（以台达PLC的梯形图为例，仅为示例，实际应用需根据具体需求完善）：

// 初始化通讯模块
LD M8000
MOV K1 H0
// 设置通讯参数，例如波特率、数据位等
LD M8000
MOV K9600 D100
MOV K7 D101
MOV K1 D102
// 频率设定，假设将D200中的频率值发送给变频器
LD X0
MOV D200 H2000

代码分析：

• 开头利用 LD M8000 指令，它是PLC上电就一直ON的特殊继电器，确保初始化和通讯参数设置只在PLC启动时执行一次。
• MOV K1 H0 指令是对通讯模块进行初始化设置，这里的 K1 和 H0 具体含义与台达PLC通讯模块的初始化配置相关。
• 接着设置通讯参数，MOV K9600 D100 设置波特率为9600bps，D100 是存储波特率参数的寄存器。MOV K7 D101 和 MOV K1 D102 分别设置数据位和停止位等参数。
• 最后当X0有信号时（比如触摸屏上触发频率设定按钮），将D200中的频率值传送到变频器对应的地址 H2000 中，实现频率设定。

触摸屏程序

触摸屏程序相对来说更注重界面设计和交互逻辑。以昆仑通态触摸屏为例，在界面上绘制频率设定输入框、启停按钮和实际频率显示框。

1. 频率设定输入框：关联PLC中的频率设定寄存器（如上述代码中的D200），当在输入框中输入数值时，自动写入到PLC的D200寄存器，进而发送给变频器。
2. 启停按钮：按钮的按下和松开事件分别对应PLC的启停控制输入点（如上述代码中的X0），触发PLC向变频器发送启停指令。
3. 实际频率显示框：关联PLC中存储变频器反馈实际频率的寄存器，实时显示电机运行频率。

通讯设置说明

1. PLC端：需要正确设置通讯端口参数，与变频器的通讯参数一致，包括波特率、数据位、停止位、校验位等。在程序中通过上述的MOV指令设置相关寄存器参数。
2. 变频器端：进入变频器的参数设置菜单，找到通讯相关参数，如通讯地址、波特率等，确保与PLC设置匹配。例如，将变频器通讯地址设为1，波特率设为9600bps等。

接线说明

1. PLC与变频器：一般通过RS485通讯线连接，PLC的485+接变频器的485+，PLC的485-接变频器的485- 。
2. 触摸屏与PLC：昆仑通态或威纶通触摸屏与PLC的连接方式根据各自的通讯接口类型而定，常见的有RS232或RS485连接，确保接线正确且牢固。

四、变频器手册与附送威纶通触摸屏程序

变频器手册是调试过程中的重要参考资料，里面详细记录了变频器的各种参数含义、功能设置以及通讯协议等内容。在设置变频器通讯参数和理解其工作原理时，一定要仔细查阅手册。

台达DVP ES系列PLC与台达MS300变频器通讯程序 器件：台达DVP ES系列的PLC，台达MS300系列变频器，昆仑通态，威纶通 功能：实现频率设定，启停控制，实际频率读取等。 资料：带注释PLC程序，触摸屏程序，通讯设置说明，接线说明，变频器手册(附送威纶通触摸屏程序)

另外，附送的威纶通触摸屏程序，其逻辑和功能与昆仑通态类似，但在界面风格和一些操作细节上可能有所不同。大家可以根据项目需求和个人喜好进行选择和修改。

通过以上内容，希望大家对台达DVP ES系列PLC与台达MS300变频器通讯程序有更深入的了解，在实际项目中能够顺利实现相关功能。如果在实践过程中有任何问题，欢迎一起交流探讨。
