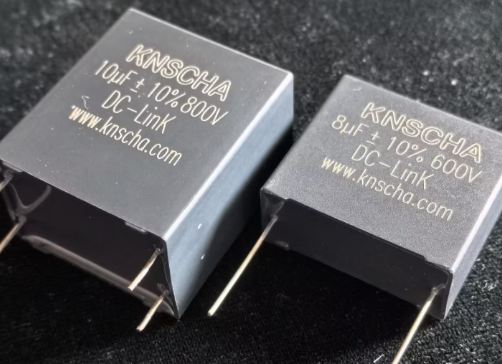

在电源电路、工业控制、消费电子等设备中，“负载电容器” 是实现 “电压稳定、电源滤波、能量存储” 的关键元件，而 “负载电容器 PCB” 则是承载这些电容器、保障其与芯片 / 电路协同工作的核心载体。它并非普通 PCB 的 “简单加装电容器”，而是需根据负载电容器的类型（如 MLCC、铝电解、钽电容）、电气参数（容值、电压、ESR）及应用场景（如高频滤波、大电流放电），针对性设计 PCB 的焊盘、布线、散热结构。

​

首先，明确负载电容器 PCB 的核心定义：它是专为 “负载电容器” 优化设计的 PCB，通过合理的焊盘布局、电流路径规划、散热结构设计，确保负载电容器能稳定发挥 “平滑电压波动、滤除电源噪声、提供瞬时大电流” 的功能，同时避免因 PCB 设计不当导致的电容器失效（如过热、虚焊）或电路性能下降（如纹波超标）。与普通 PCB 相比，其核心差异在于 “围绕负载电容器的特性展开设计”—— 例如，大容值铝电解电容器的 PCB 需预留足够散热空间，高频 MLCC 的 PCB 需缩短其与芯片电源引脚的距离，减少寄生电感。

负载电容器的常见类型，决定了 PCB 的设计方向，主要分为三类：

一是 “多层陶瓷电容器（MLCC）”，体积小（0402-1210 封装）、高频特性好（ESR<100mΩ）、容值范围 1pF-100μF，适用于高频滤波（如 5G 基站电源、手机主板），PCB 需设计微型焊盘（如 0402 封装焊盘尺寸 0.6mm×0.4mm），且布线短（≤5mm），减少寄生参数；

二是 “铝电解电容器”，容值大（1μF-10000μF）、电压高（6.3V-450V）、成本低，适用于大电流滤波（如服务器电源、工业变频器），PCB 需设计大尺寸焊盘（如 φ8mm 电容器对应焊盘直径 10mm），且预留散热铜箔（面积≥电容器底部面积 2 倍），避免高温失效；

三是 “钽电解电容器”，容值中等（0.1μF-1000μF）、ESR 低（<50mΩ）、可靠性高，适用于精密电路（如医疗设备、汽车电子），PCB 需设计防反接焊盘（钽电容极性敏感），且布线电流承载能力匹配（如 1A 电流对应线宽 0.5mm/1oz 铜）。

PCB 与负载电容器的核心匹配关系，体现在三个维度：

一是 “焊盘尺寸匹配”，焊盘过大易导致虚焊（焊锡无法充分包裹引脚），过小则电容器固定不牢（振动时脱落），需遵循 “焊盘长度 = 电容器引脚长度 + 0.2-0.4mm，宽度 = 引脚直径 + 0.1-0.2mm” 原则 —— 例如，φ2.5mm 引脚的 MLCC，焊盘尺寸应为 2.7mm×2.7mm（方形）；

二是 “电流承载匹配”，PCB 布线铜厚与线宽需满足负载电容器的最大工作电流，参考 IPC-2221 标准：1oz 铜层下，0.3mm 线宽承载 0.8A，0.5mm 线宽承载 1.5A，1.0mm 线宽承载 3A—— 例如，100μF/16V 铝电解电容器（最大放电电流 2A），PCB 布线需≥0.5mm（1oz 铜）；

三是 “寄生参数匹配”，高频场景（如 1MHz 以上）需控制 PCB 布线的寄生电感（L<10nH）与寄生电容（C<1pF），寄生电感过大会导致电容器滤波效果下降（如 MLCC 在 100MHz 时，寄生电感会抵消 50% 容抗），需通过 “短走线、多过孔、接地铜箔覆盖” 减少寄生参数。

负载电容器 PCB 的核心作用，贯穿电路工作全流程：

一是 “电源去耦”，在芯片电源引脚旁布置 MLCC（如 0.1μF+10μF 组合），通过 PCB 短路径将电源噪声滤除，例如 CPU 旁的去耦电容，PCB 布线长度≤3mm，可将电源纹波从 200mV 降至 50mV 以下；

二是 “电压平滑”，在整流电路后布置铝电解电容器，通过 PCB 大电流路径稳定输出电压，例如服务器 12V 电源的滤波电容，PCB 设计 2mm 宽布线（1oz 铜），可承载 10A 电流，电压纹波 < 10mV；

三是 “瞬时供电”，在电机、LED 等感性负载旁布置电容器，通过 PCB 快速放电提供瞬时大电流，例如 LED 驱动电路的 1000μF 电容，PCB 焊盘与负载距离≤10mm，可避免 LED 闪烁。

负载电容器 PCB 的基础设计需 “围绕电容器特性展开”，精准匹配焊盘、电流、寄生参数，才能让负载电容器充分发挥作用，保障电路稳定工作。
