1、研究背景和动机
为什么要做 DSen2-CR？
-
云遮挡太常见，光学遥感“看不清”。
光学卫星图像广泛用于农情、气候、灾害评估等，但云层会严重破坏可用性，云去除一直是长期难题。深度学习时代到来，让这件事有了新机会。 -
仅靠光学图像不够，厚云下几乎没有地物信息。
遇到“光学上不透明”的厚云，单看光学多谱段很难“猜”出云下真实地表；作者因此引入 SAR（雷达）先验——雷达能穿云，提供几何/纹理线索，用来指导光学重建。 -
要一个稳健、可训练的大模型，而不是易崩的对抗式生成。
早前不少工作用 cGAN 做去云，但在大云量/劣质输入时容易不稳定；作者转而采用深度残差网络（ResNet），在大遮挡场景下更稳、更易优化。 -
跨时相训练会引入“地表真实变化”，需要损失函数管住伪影。
去云训练常用“不同日期”的无云图作监督，地物会有季节/作物等真实变化；如果只用常规 L1/L2，网络容易把不该改的地方也改了，于是作者提出云自适应正则化损失（CARL）：
在云/云影区域，督促模型向目标无云图学习；在晴空区域，督促模型“别乱改”，贴近输入，降低伪影。 -
需要一个大而真实的数据集来验证泛化。
很多早期方法用“模拟云”或小规模数据；作者基于 SEN12MS-CR 做了大规模、全球采样的数据划分，用真实云与对应无云影像训练/测试，确保方法在不同地表类型上可泛化。
这套动机串起来就是：
- 云多 → 光学受阻 → 引入能穿云的 SAR 提供结构先验；
- cGAN 易不稳 → 用 ResNet 残差学习 提高训练稳定与重建质量；
- 跨时相监督会带来“误改” → 设计 CARL 损失，在云区学目标，在晴空区守住输入；
- 想证明可用、可泛化 → 用全球大数据集 系统验证。
这些动机也被实验支撑：和“无 SAR”相比，SAR+光学融合能显著提升厚云场景结构可辨性与定量指标（但也提示了在无云区可能引入少量伪影，需要损失设计去抑制）。
一句话：DSen2-CR 的初心，是把“看得见云、看不见地”的光学成像，和“能穿云”的 SAR 拼起来，再配合“别乱改晴空区”的损失设计，让去云既可靠又稳健。
2、模型的核心创新点总结
🚀 一、总体概念回顾
DSen2-CR 是“Deep Sentinel-2 Cloud Removal”的缩写，
它是第一个系统性地把 SAR（雷达）+ 光学多谱段数据融合 用于云去除（Cloud Removal） 的深度学习模型。
之前的模型（如 SpA-GAN、STGAN）几乎都是基于光学数据的图像到图像翻译，而 DSen2-CR 提出了一个跨传感器的思路：
🌈 “当眼睛（光学）看不见时，耳朵（雷达）能告诉我们下面是什么。”
🌟 二、模型的四大核心创新点
🧩 1️⃣ 异构数据融合架构（SAR + 光学）
✨ 创新点：
DSen2-CR 是第一个明确地把 SAR（Sentinel-1）和光学（Sentinel-2） 结合起来用于云去除的深度神经网络。
🧠 原理：
- 光学图像提供颜色、光谱信息；
- SAR 图像能穿透云层，提供地表几何和纹理结构；
- 网络通过多通道输入，将两者融合，获得“云下地物”的完整特征。
🎯 效果： - 解决厚云遮挡下信息缺失问题；
- 避免模型凭空“猜测”；
- 提升地物边界和结构的恢复精度。
💬 类比：
光学图像像“彩色照片”，SAR 像“摸轮廓的盲文”，
模型学会把两种感觉合并成“既有颜色又有形状”的感知。
🧠 2️⃣ 深度残差网络 DSen2 架构（ResNet-based Cloud Removal）
✨ 创新点：
作者基于 Deep Sentinel-2 网络（DSen2） 构建残差学习架构。
该网络原本是为多光谱超分辨率设计的，他们重新设计卷积层以适配“去云任务”。
💡 原理：
- 输入是带云的多时相影像 + SAR；
- 输出是目标时刻的无云图像；
- 中间通过多个 残差模块（Residual Blocks） 提取多尺度特征；
- 模型学习残差（即“云造成的偏差”），从而更容易训练、收敛稳定。
🎯 效果： - 比 GAN 稳定（不需判别器）；
- 保持光谱一致性；
- 减少训练噪声和伪影。
🧩 类比：
模型不是“从零画图”，而是“在原图上擦掉云、补细节”，残差结构就像“精修师的橡皮擦”。
⚙️ 3️⃣ 云自适应正则化损失（Cloud-Adaptive Regularization Loss, CARL）
✨ 创新点：
首次提出根据“云区”与“非云区”差异设计的分区损失函数。
💡 原理：
- 云区：用 L1/L2 强约束模型输出与无云目标一致；
- 晴空区：用弱约束或 identity loss，避免模型误修改；
- 全图：再用感知一致性损失保证全局视觉协调。
数学上：
LCARL=λcLcloud+λsLclear+λpLperceptual
🎯 效果： - 模型“重点修云，不乱动晴空”；
- 避免传统网络那种“云没去干净，晴空却变色”的问题。
🧠 类比：
就像 AI 修图师有指令：“只修云区，不许动蓝天”，
这让结果自然且可信。
🌍 4️⃣ 大规模真实云数据集 SEN12MS-CR
✨ 创新点：
构建并公开了一个大规模、全球采样的云去除数据集 —— SEN12MS-CR，
每个样本包含：
- SAR 图像；
- 云覆盖光学图像；
- 对应的目标无云图像。
🎯 意义： - 提供训练与验证标准；
- 弥补了以往“模拟云数据集”的局限；
- 为后续模型（如 SARFusionNet、CloudDiffusion）提供了 benchmark。
💬 类比：
以前大家都用“人造假云”做实验，
DSen2-CR 提供了“全球真实云”的训练教材。
📊 三、创新点总结对比表
暂时无法在飞书文档外展示此内容
🧠 四、一句话总结
🌤️ DSen2-CR 的核心创新是：
“把能穿云的雷达眼睛（SAR）与彩色光学眼睛（S2）结合，
用残差网络学习‘只修云区’的规律，
并用云自适应损失教模型区分哪里该修、哪里不该动。”
这套机制让它成为“多源数据融合去云”的开山之作，
并直接影响了后续的 SARFusionFormer（2023）、CR-TransSAR（2024）等系列模型。

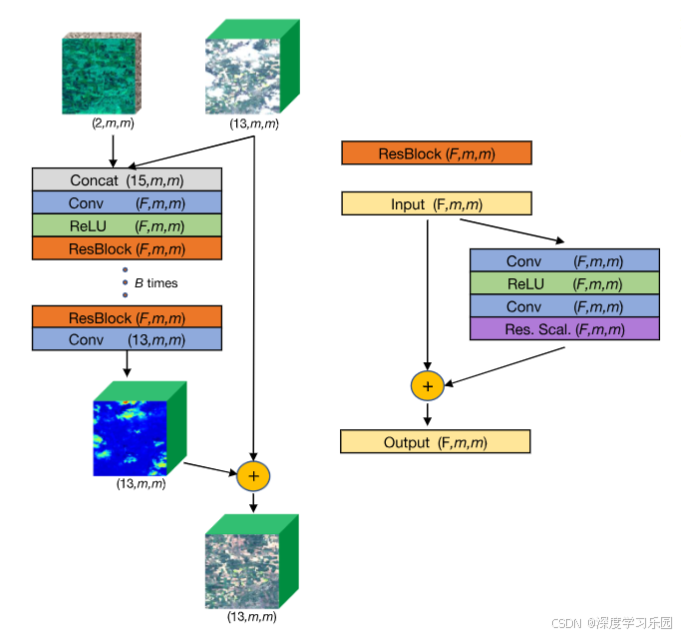

3、模型的网络结构
![[图片]](https://i-blog.csdnimg.cn/direct/1f49760ff1294b76aab809f4affbb9fb.png)
🌈 一、整体思路：
把“看得见云”的光学图像 和 “能穿云”的SAR雷达图像 合起来，
教神经网络学会“在云下复原地表”。
🧠 换个形象的比喻：
你可以把 DSen2-CR 想象成一个 双通道的“盲人修图师”：
- 一只“眼睛”是光学相机（Sentinel-2），能看见颜色，但看不穿云；
- 另一只“眼睛”是雷达（Sentinel-1），能穿云，却只有黑白的纹理轮廓；
- 模型的任务，就是把这两种感知合成一张清晰的无云图像。
🧩 二、输入数据
在图的最上方可以看到两种输入：
暂时无法在飞书文档外展示此内容
其中：
- “2”表示 SAR 的两个极化通道（VV、VH）；
- “13”表示光学的13个光谱波段（从可见光到近红外）。
🧠 可以理解为：
SAR 像是“描线稿”，光学像是“上色参考”。
⚙️ 三、特征融合与编码部分（左侧灰蓝区域）
1️⃣ Concat（拼接层）
- 把两个输入直接拼在一起，形成一个“15通道”的输入块。
- 这一步实现了 光学+SAR 的早期融合（early fusion）。
- 输出尺寸：(15, m, m)。
类比：
就像把彩色图和雷达图摞在一起，交给模型统一处理。
2️⃣ Conv + ReLU 层
- 用一个卷积层（Conv）提取融合特征；
- 激活函数 ReLU 引入非线性，使模型能识别复杂纹理。
🎨 类比：
就像修图师先观察颜色层与轮廓层的关系，找出云下可能的边界。
3️⃣ 多个 ResBlock（Residual Block）
- 这里堆叠了 B 个残差块（通常 8 个）；
- 每个块都包含：
- 两个卷积（Conv）层；
- 一个 ReLU；
- 以及残差跳连（shortcut）。
👉 功能：
通过残差结构，模型可以：
- 学习“云区和无云区的差异”；
- 保持输入输出的整体一致；
- 减少梯度消失问题，让网络更深也能稳定训练。
💬 类比：
模型不是重新画图，而是“在原图上擦掉云、补上纹理”。
🧱 四、残差块内部结构（右侧橙紫模块）
放大来看，每个 ResBlock 的工作流程是：
输入特征 → 卷积 → ReLU → 卷积 → 残差缩放 → 加回输入 → 输出
也就是“学一点点修正，然后加回原来的特征”：
Output=Input+α⋅f(Input)
其中 α 是缩放系数，用于防止过度修正。
🔧 类比：
修图师每次轻轻修一点，再与原图叠加，避免“修过头”。
🧩 五、输出层与重建部分
1️⃣ 最后的 ResBlock + Conv
- 再经过一个残差块提炼特征；
- 最后一层卷积输出 13 个光谱通道；
- 对应无云的光学图像预测结果。
2️⃣ 残差相加（黄圈“+”部分） - 网络输出的是预测残差（即“云的差异”）；
- 与原始带云图像相加，得到最终的无云图像。
Iclean=Icloudy+ΔIpred
🌤️ 类比：
网络输出的“修补层”叠加回原图，就像 PS 的“修复图层”。
📊 六、网络的三大特征总结
暂时无法在飞书文档外展示此内容
🌍 七、整体工作流程（总结版）
1️⃣ 输入光学带云图像和对应的 SAR；
2️⃣ 拼接后卷积融合；
3️⃣ 通过多个 ResBlock 逐层提取并修复；
4️⃣ 输出残差特征；
5️⃣ 与原图相加，得到最终的“去云”影像。
💡 八、一句话总结
🧠 DSen2-CR 网络结构 就像一个“懂雷达的图像修复师”：
它一边用雷达摸出云下的地物轮廓，
一边用光学颜色填补细节，
通过残差学习轻柔地修正每一片云，
最终输出一张色彩真实、结构准确、云雾消失的地表图像。
4、模型的核心不足与后续改进方向
🧩 一、DSen2-CR 的核心不足与缺陷
虽然 DSen2-CR 是“第一代SAR-光学融合去云模型”，
但从模型结构和实验结果来看，它仍有以下几方面的局限。
⚠️ 1️⃣ 异构特征融合方式过于“简单粗暴”
问题：
- DSen2-CR 只是直接把 SAR 与光学影像“拼接（Concatenate）”后送进卷积网络。
- 这种“早期融合”虽然简单，却忽略了两种数据的本质差异：
- SAR：几何结构强，但噪声多、非线性高；
- 光学：光谱信息丰富，但受云干扰大。
后果：
- 模型难以充分对齐和理解两种模态之间的对应关系；
- 有时甚至出现“纹理错位”或“光谱不匹配”。
🧠 类比：
就像直接把“声波图”和“彩色照片”叠在一起训练，
模型能学到点规律，但始终“听不懂”SAR的语法。
⚠️ 2️⃣ 缺乏显式的空间配准与几何对齐机制
问题：
SAR 和光学图像在拍摄时间、视角、轨道等方面常常不完全对齐。
DSen2-CR 默认输入是像素级对齐的，这在实际遥感中很难保证。
后果：
- 一旦两者存在位移或形变，融合卷积层会误配位置特征；
- 导致输出图像边缘模糊、建筑物错位。
💬 换句话说：
模型“假设”两张图重合，但现实中往往不是。
⚠️ 3️⃣ 仅使用卷积建模，感受野有限
问题：
- 网络核心仍是纯卷积（CNN）结构；
- 缺乏全局依赖建模能力；
- 对长距离空间关系或大范围云区处理效果差。
后果： - 在大片厚云区域，模型容易“平均化”预测，输出模糊块；
- 无法像 Transformer 那样捕捉远处地物的上下文信息。
🌥️ 类比：
CNN 只能看到局部的“局部图块”，
看不到“整张地图”的全貌。
⚠️ 4️⃣ 光谱一致性仍存在偏差
问题：
- 虽然使用残差学习稳定了训练，但不同波段间仍可能出现“色偏”；
- 尤其在近红外和短波红外通道，输出亮度与真实无云图存在差异。
原因：
SAR 与光学波段的物理特性差异太大，网络未显式建模其光谱映射。
🔍 结果：
地表结构对了，但颜色“不自然”或“不连贯”。
⚠️ 5️⃣ 时序信息完全缺失
问题：
- 模型只使用一张带云光学图和对应时刻的 SAR；
- 没有利用多时相（时间序列）的光学信息。
后果： - 对临时云遮挡可以恢复；
- 但对“持续云覆盖”或“云下动态变化”无能为力。
🧠 类比：
模型只能“凭当前这一帧修图”，
没有时间维度的“前后参考帧”。
⚠️ 6️⃣ 数据驱动强，但物理约束弱
问题：
- 模型完全依赖学习数据映射；
- 没有融入物理散射规律或大气辐射模型。
后果： - 生成结果虽逼真，但缺乏物理一致性；
- 在不同地区、季节、传感器组合下泛化能力有限。
🌍 这也是后续物理-引导模型（如 PhysCloudNet, 2023）改进的重点。
🔧 二、论文作者提出的改进方向
在原论文的 Discussion 和 Conclusion 部分，作者提出了几点后续研究建议：
- 探索更高级的融合机制 —— 如基于注意力的跨模态特征交互；
- 引入时序信息 —— 结合多时相观测提高时空一致性；
- 物理与学习融合 —— 加入大气、雷达散射等物理约束；
- 优化配准与几何校正 —— 让网络自动对齐异源特征。
🌈 三、后续基于 DSen2-CR 改进的模型
暂时无法在飞书文档外展示此内容
🧭 四、演化总结：从 DSen2-CR 到新一代模型
暂时无法在飞书文档外展示此内容
🧠 五、一句话总结
🌍 DSen2-CR 的意义在于“开了头”：
它首次让“光学 + SAR”协作解决云去除问题，
但仍是一个“早期融合 + 卷积修复”的方案。
后续研究逐步在它的基础上：
- 加入注意力机制 → 让两种模态真正对话；
- 加入时序信息 → 让模型理解时间变化；
- 加入物理约束 → 让输出更符合大气与辐射规律。
最终形成了从 DSen2-CR → CR-TransSAR → CloudFusionFormer → TempSAR-CR 的技术演进路线，
让去云从“像素修复”走向“时空物理重建”。
