解决集群通信问题

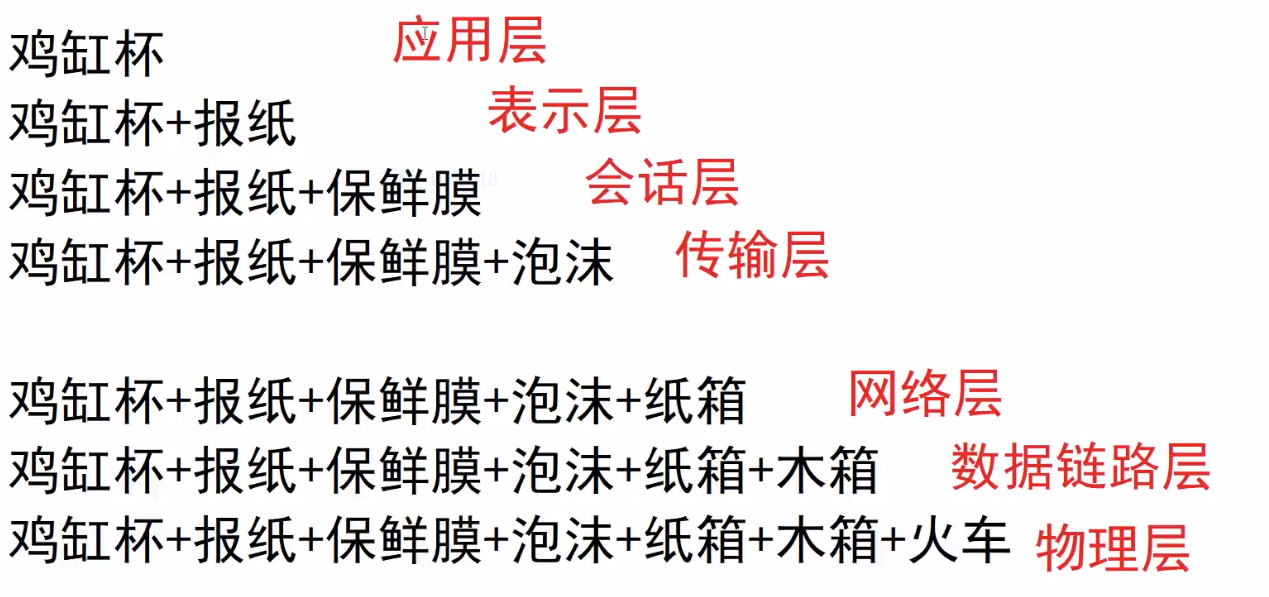

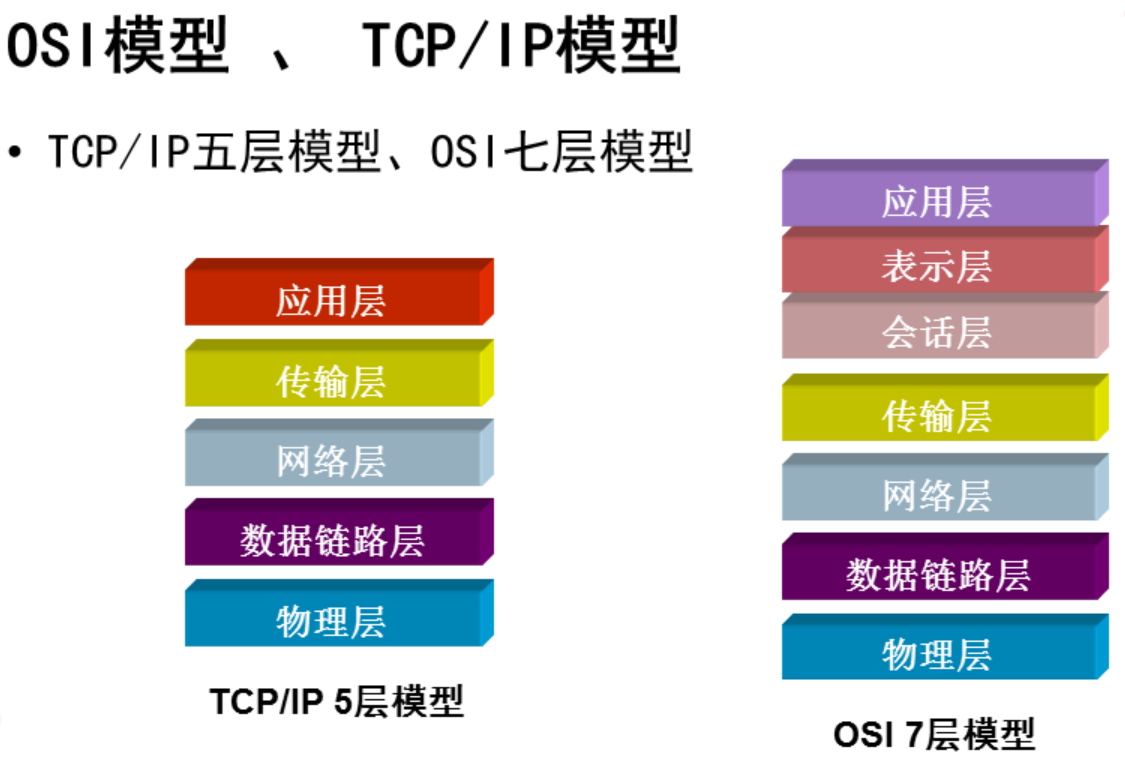

七层模型

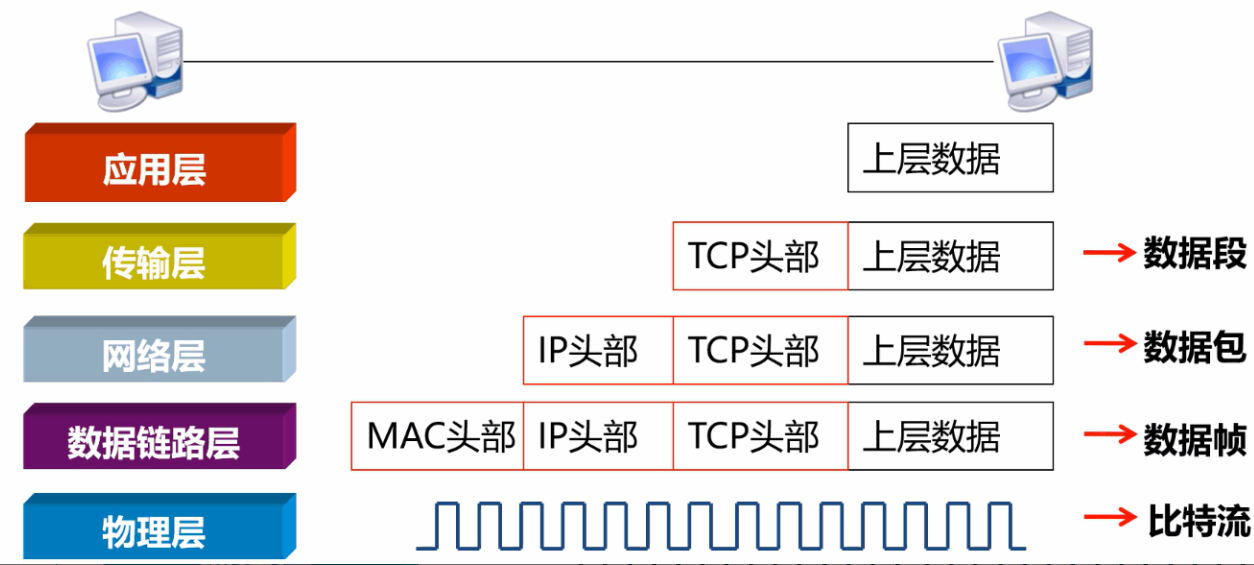

协议数据单元(PDU)

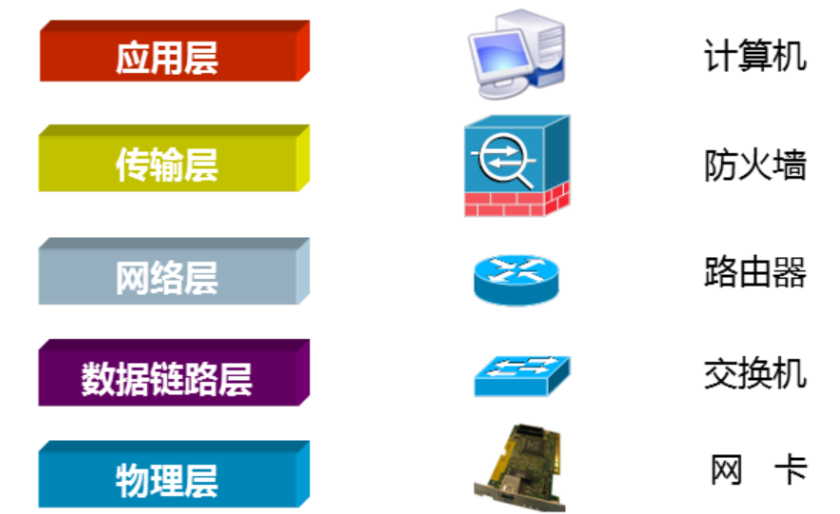

设备与层的对应关系

Flannel

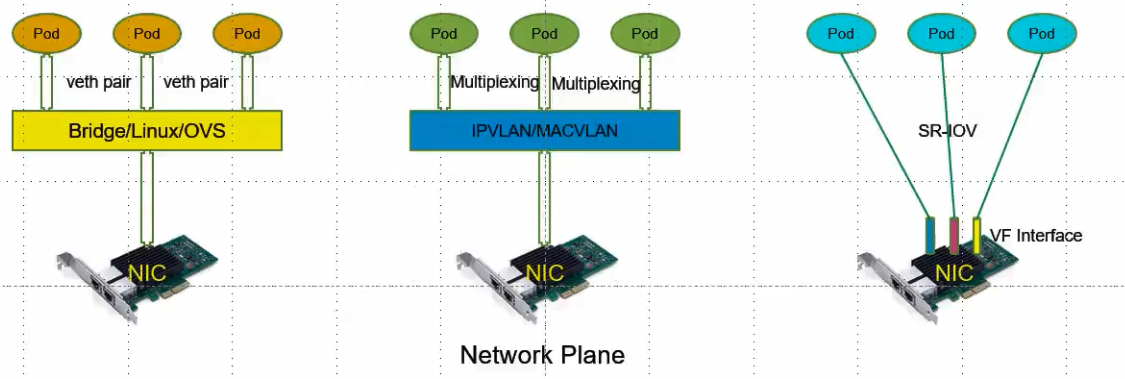

虚拟网桥：创建一个虚拟网卡对(veth pair)，一头在容器内，一头在宿主机的root namespace内。这样一来，容器内发出的网络数据包，可以通过网桥进入宿主机网络栈，而发往容器的网络数据包也可以经过网桥进入容器。
多路复用：使用一个中间网络设备，暴露多个虚拟网卡接口，容器网卡都可以接入这个中间设备，并通过mac地址/IP地址来区分packet应该转发给哪一个容器设备。
硬件交换：还有个比较直接的方法就是为每个pod分配一个虚拟网卡，这样一来，pod与pod之间的连接关系就会变得非常清晰，因为近乎物理机之间的通信基础。如果大多数网卡都支持SR-IOV功能，该功能将单一的物理网卡虚拟成多个VF接口，每个VF接口都有单独虚拟PCIe通道，这些虚拟PCIe通道公用物理网卡的PCIe通道。

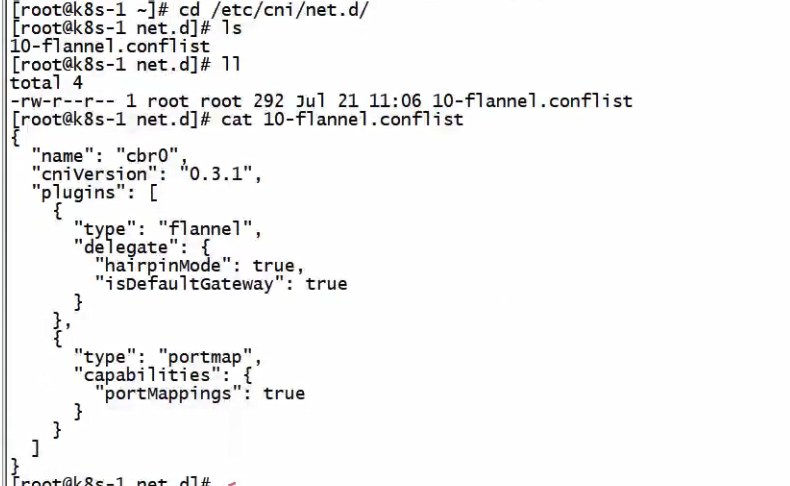

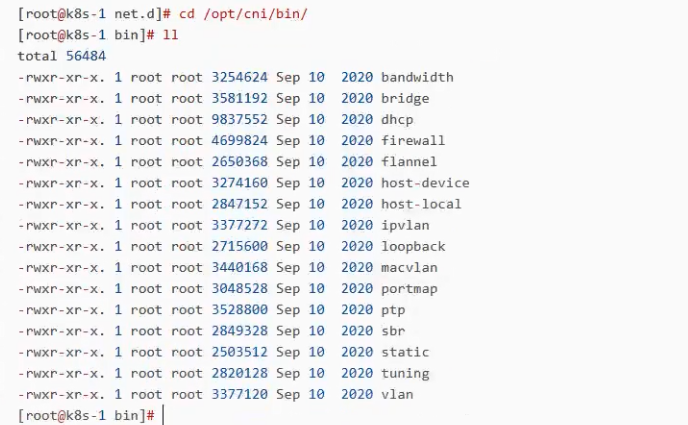

先安装kubernetes，再安装flannel网络插件

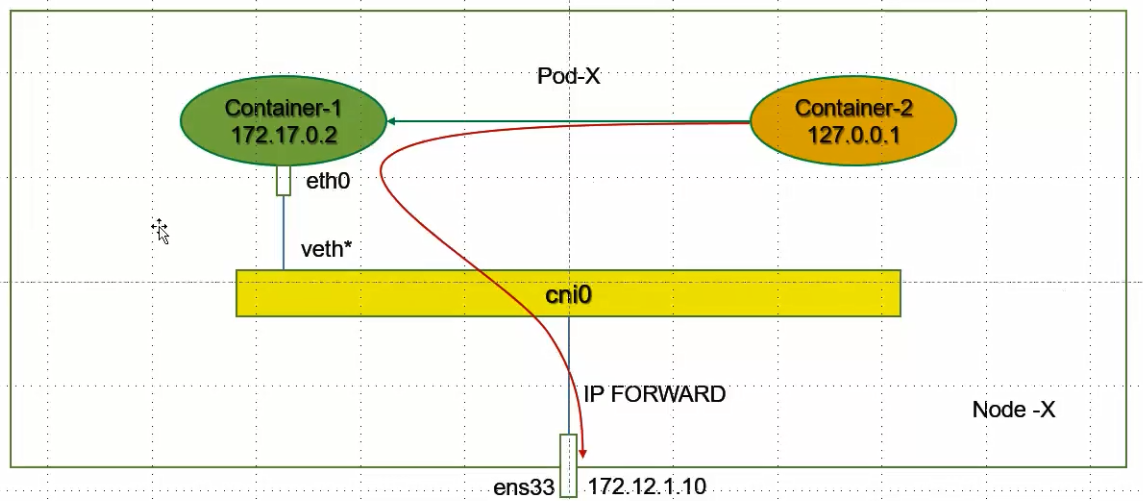

同pod不同容器之间通信

Container：一个容器直接使用另外一个已经存在的容器的网络配置：IP信息和网络端口等所有网络相关的信息都是共享的。需要注意的是：这两个容器的计算和存储资源还是隔离的。

Kubernetes的pod就是用这个实现的，同一个pod中的容器共享一个network namespace。container网络模式用于容器和容器直接频繁交流的情况。

同节点不同pod通信

交换机、同一网段

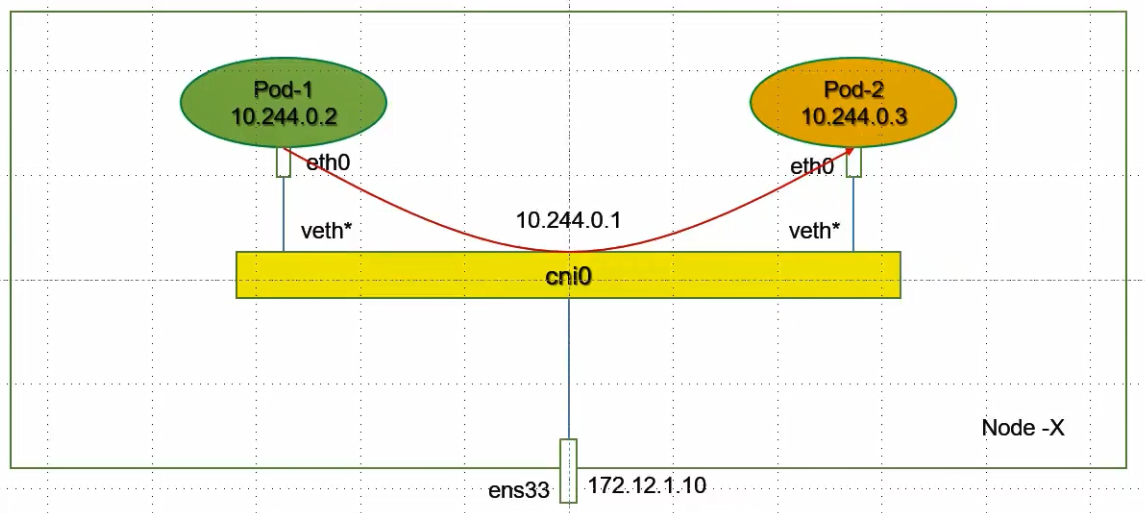

Pod - Pod[Same Node]：通常情况下，在Flannel上解决同节点Pod之间的通信依赖的是Linux Bridge，和我们在Docker中不同的是，在Kubernetes Flannel的环境中使用Linux Bridge为cni0，而不是原来的docker0。

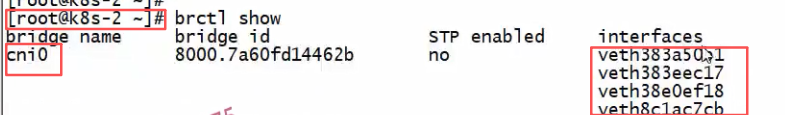

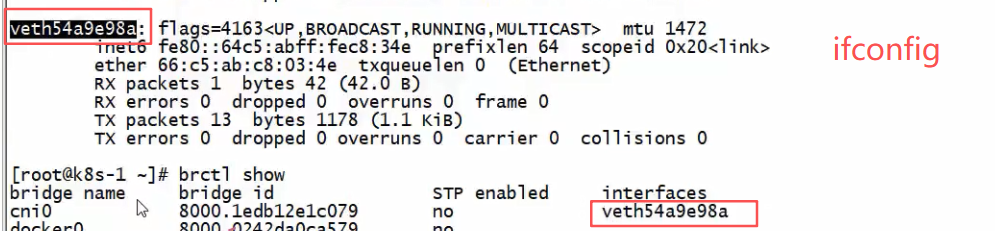

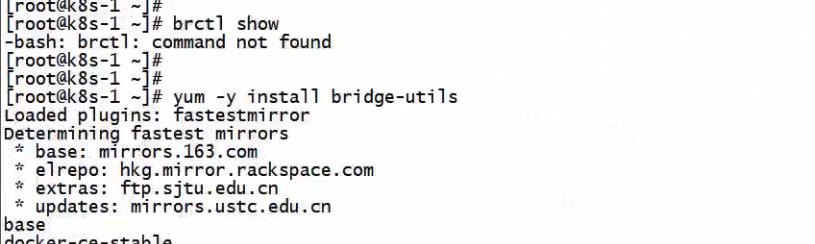

可通过：brctl show查看对应的Linux Bridge的bridge name和interfaces。

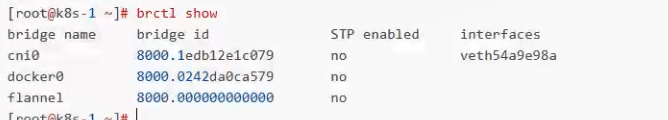

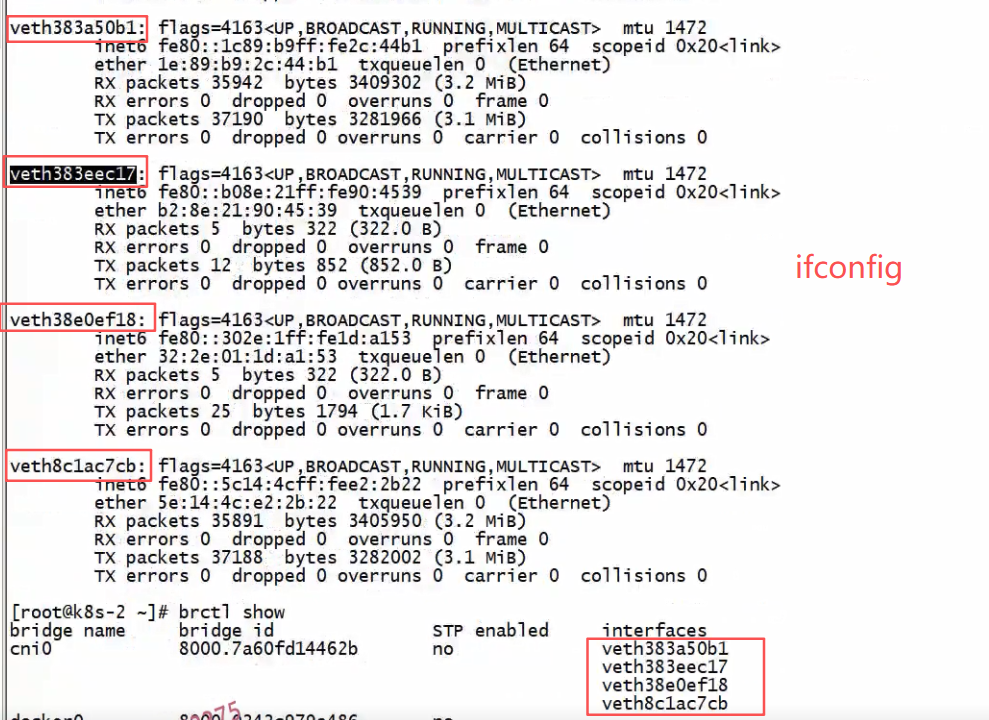

cni0：flannel创建的网桥，如下图

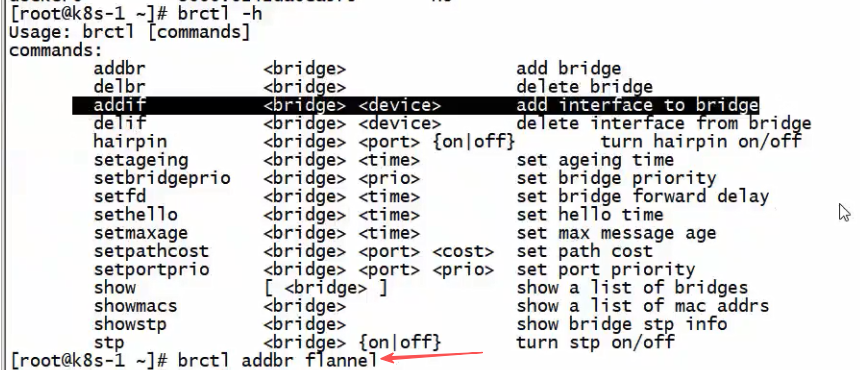

brctl addbr flannel  #添加网桥flannel

brctl show   #查看网桥，interfaces代表交换机上的一个接口

交换机：学习、记录mac地址

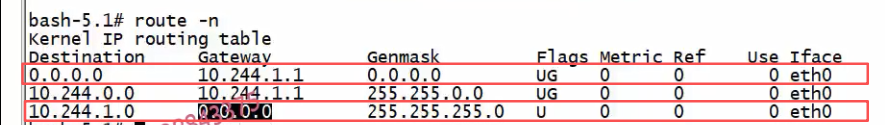

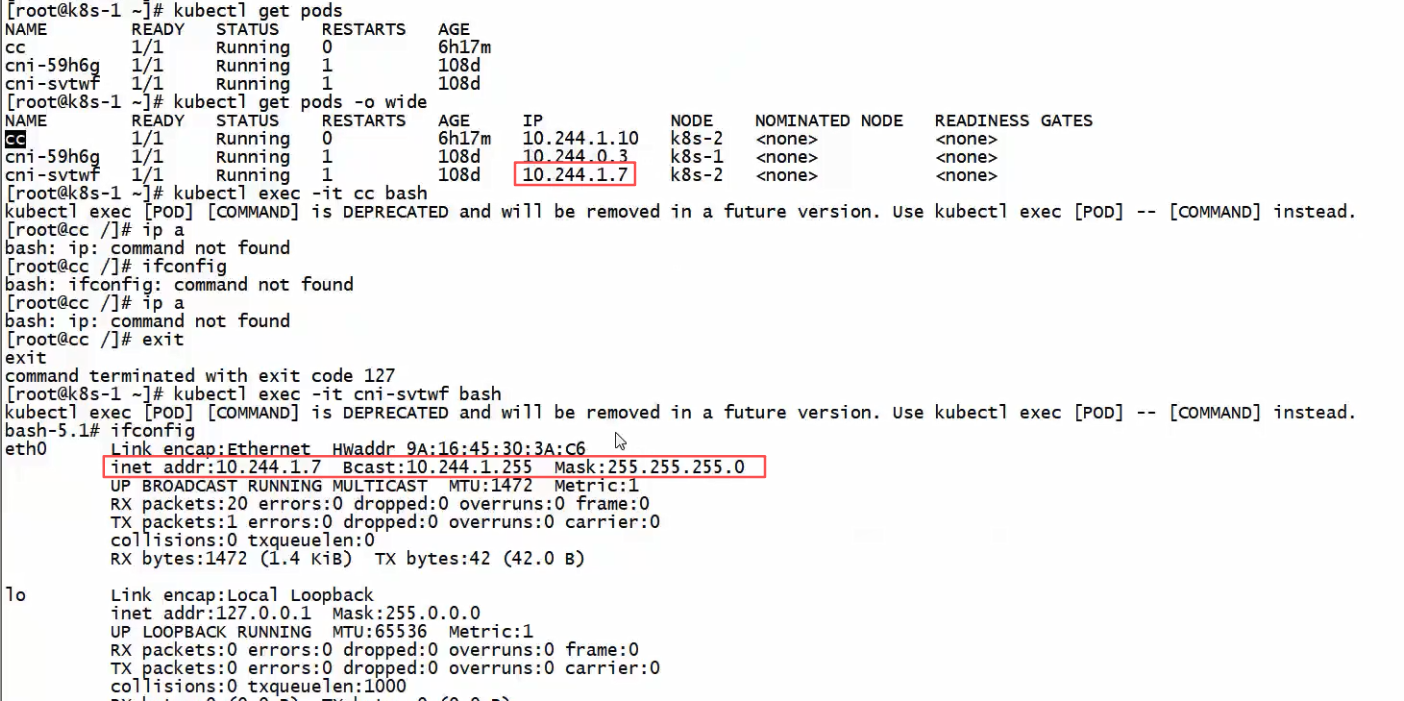

route -n

跨节点通信

需要路由、不同网段

worker node局域网，多次net进行源地址转换，公网地址，路由(公网地址)

局域网下沉

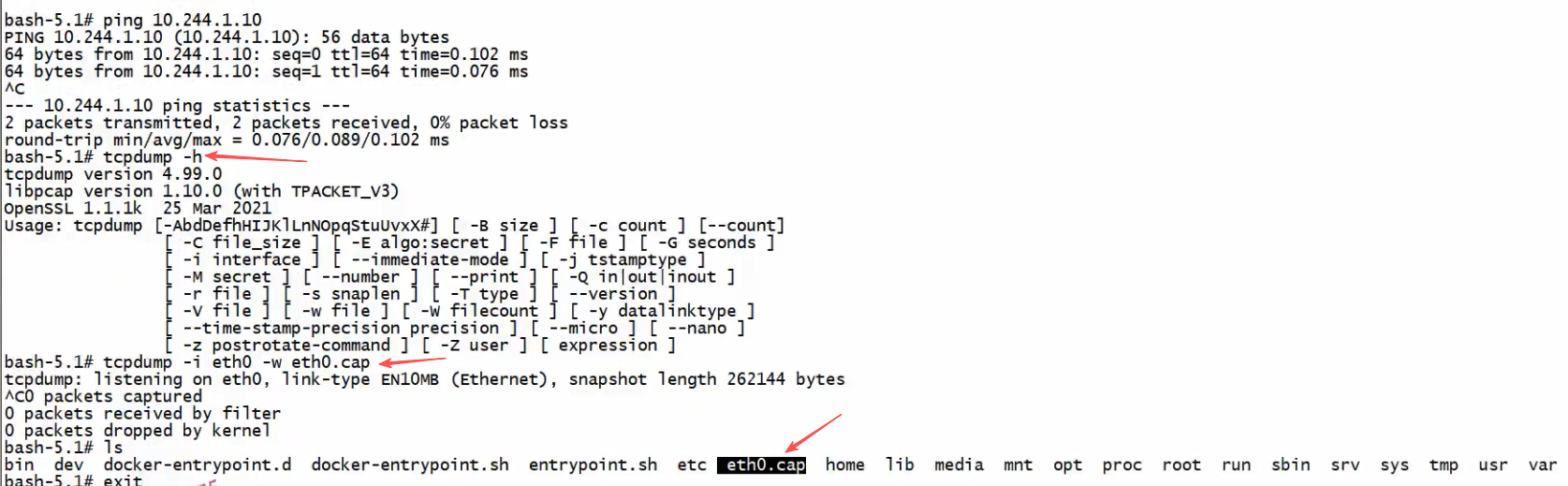

ping如果能通，说明数据包出得去，回得来

vxlan、host-gw、udp、IPIP mode(IP in IP)

封装数据报文

flanneld运行在用户空间

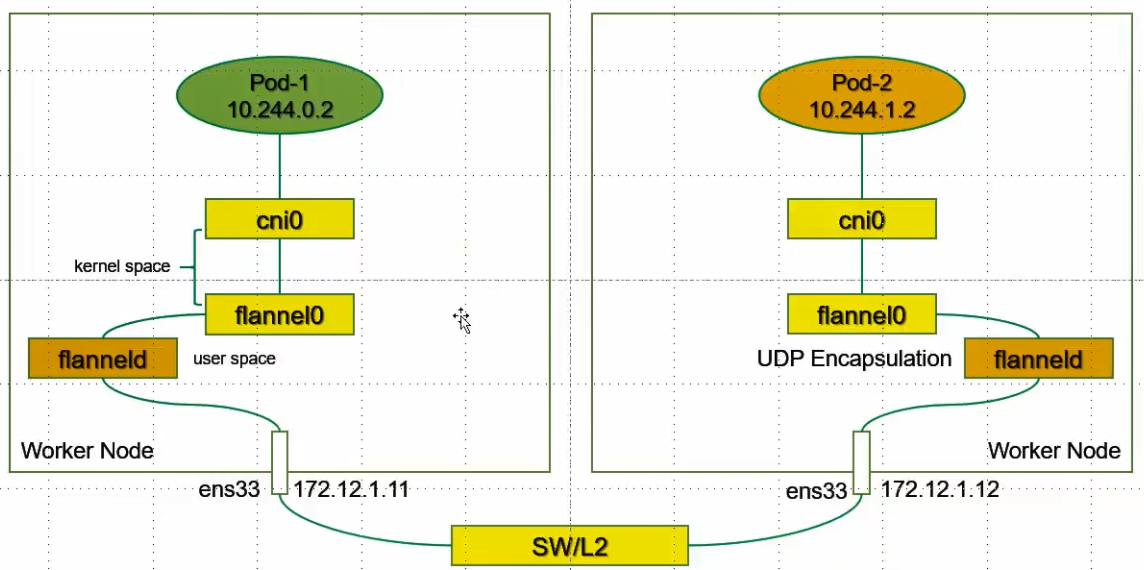

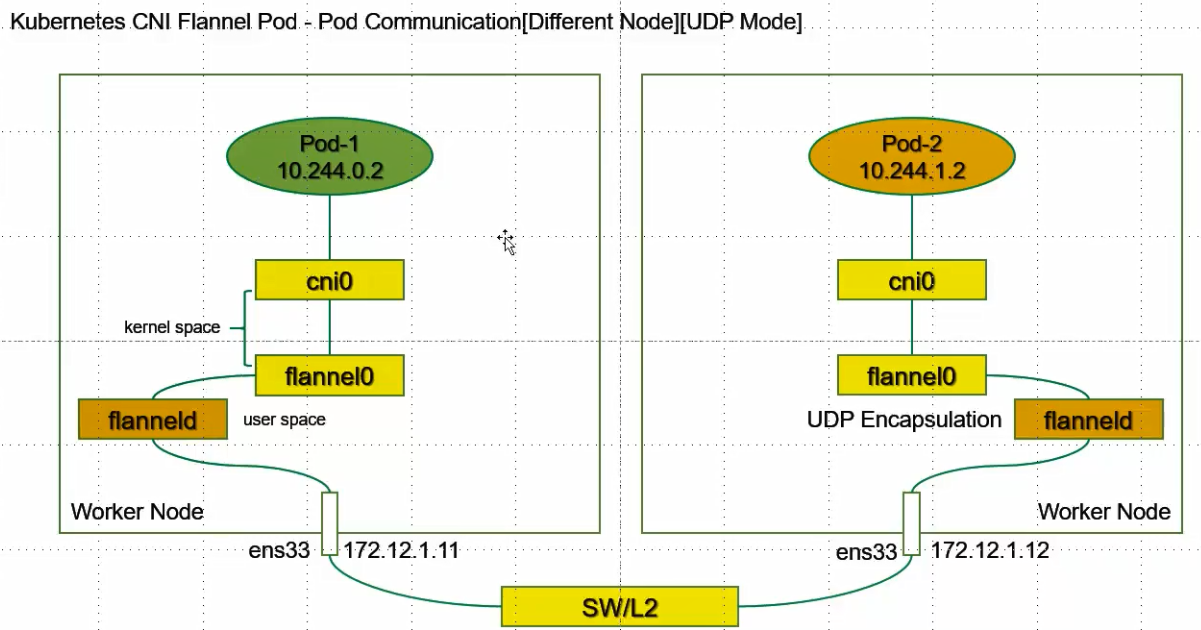

UDP Mode

性能差：是因为从内核又绕到了用户空间  -->  运行在内核空间的模块直接进行报文封装，不再绕到用户空间--VxLAN Mode

VxLAN Mode

第一步将报文同步到用户空间，封装完成后直接扔出去了，少一次交互过程，性能会大大提升

所以，VxLAN优于UDP

• 可以封装报文
• 实现节点跨网段数据报文转发(节点可能在一个网段，也可能在不同的网段)

mac in udp

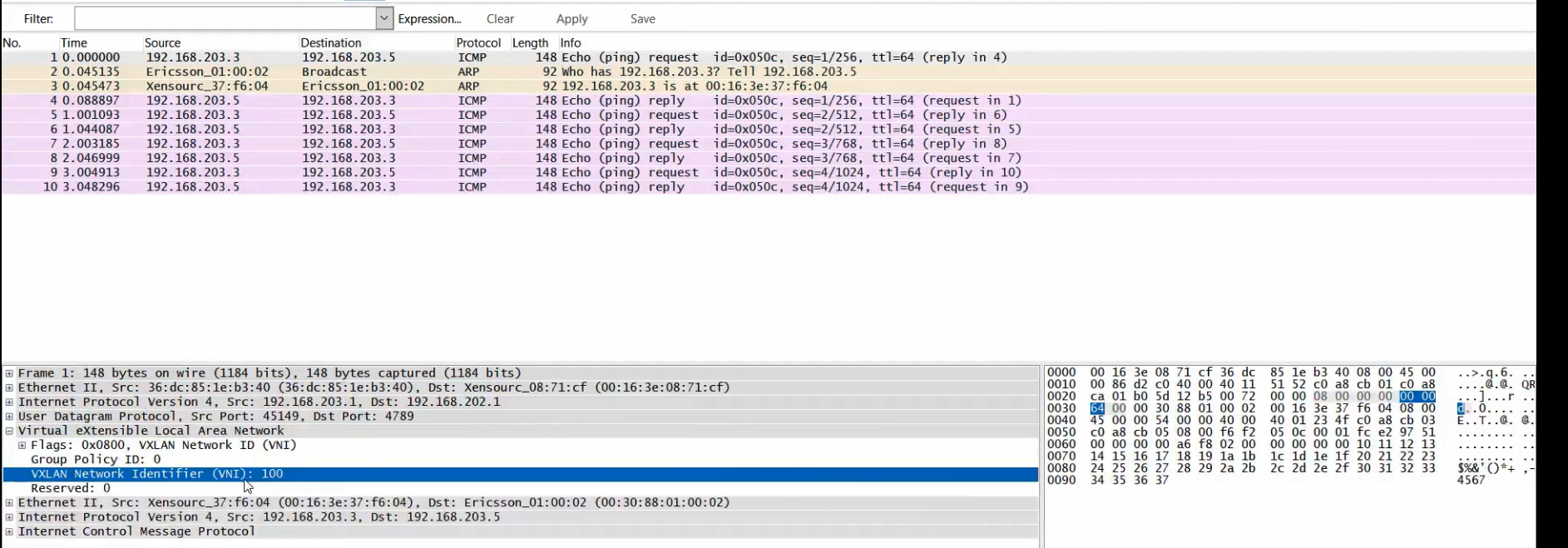

VxLAN 二层技术、虚拟扩展局域网、wireshark(抓包工具，下图)

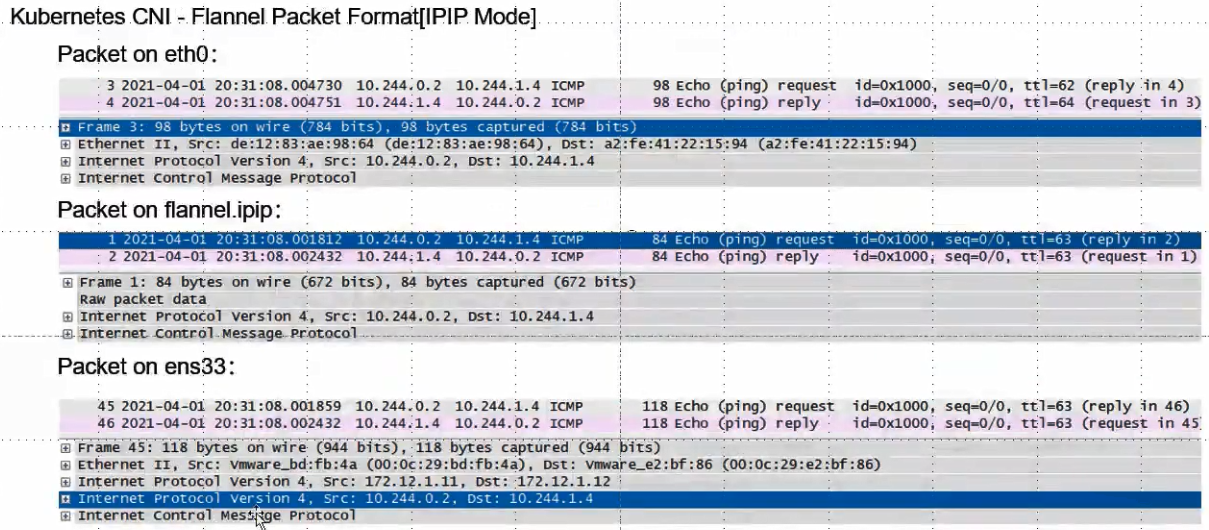

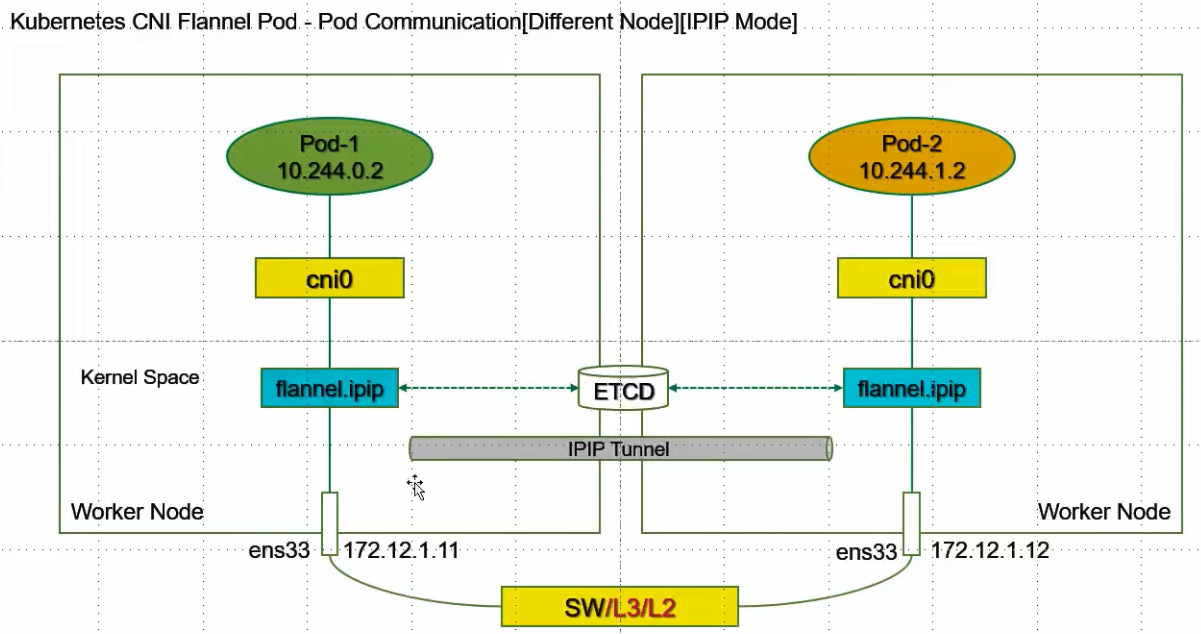

IPIP Mode

私有局域网(路由表中无记录)，数据报文在公网上没法路由

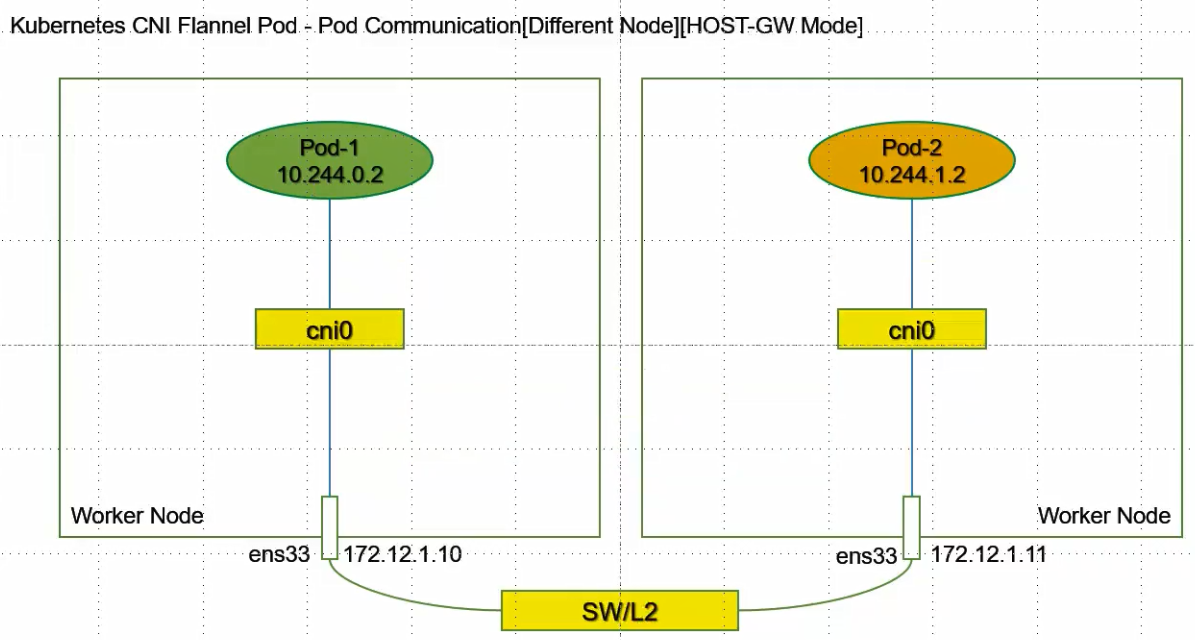

HOST-GW Mode

不再需要对报文进行多次封装

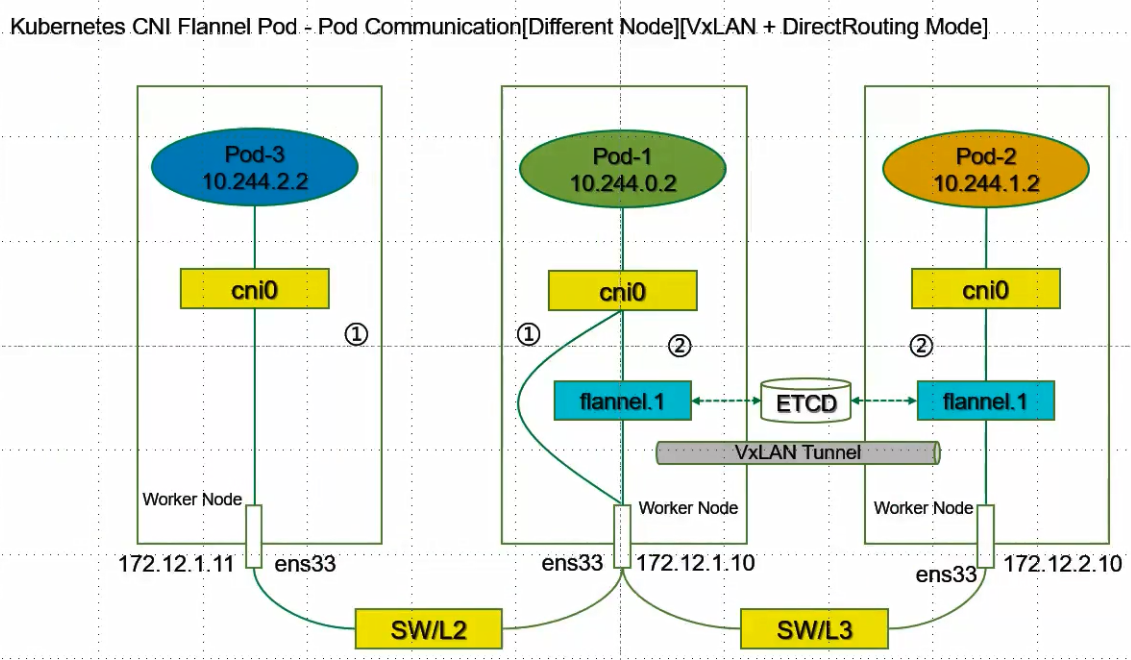

VxLAN+DirectRouting Mode

同网段使用host-gw(二层-交换机)，不同网段使用VxLAN报文封装(三层-路由器)

不同网段：运行实时性要求没有那么高的应用

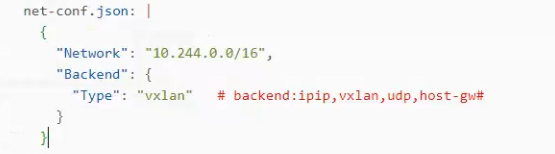

yaml

在安装CNI之前做一个快照。

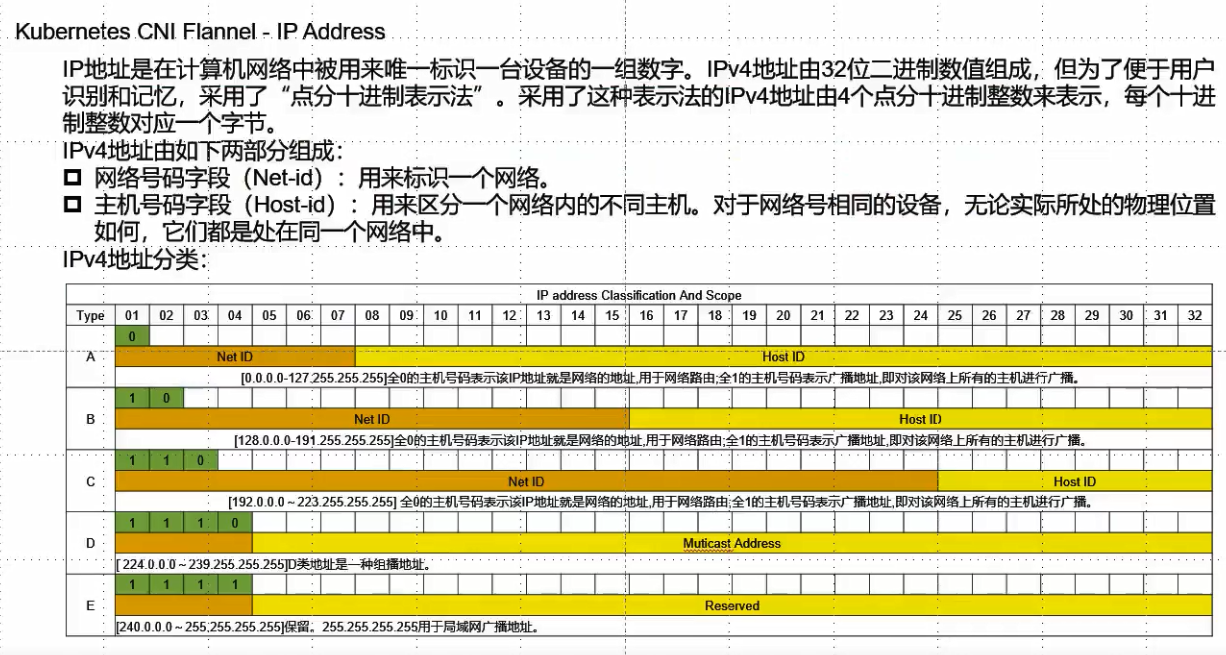

IP Address
