前言

我们不只讲“是什么”，更彻底讲清“为什么”和“怎么实现”

在大型语言模型（LLM）服务领域，一个长期存在的性能瓶颈在于GPU内存的管理效率。传统的推理框架在处理动态生成的序列时，面临着严重的内存碎片化和利用率低下的问题。正是在这样的背景下，vLLM（Virtual Large Language Model Inference） 通过将操作系统的虚拟内存与分页机制引入到GPU内存管理领域，开辟了一条全新的技术路径。这不仅是对经典计算机系统设计理念的灵感借鉴，更是一次面向大模型推理场景的深度工程再造。其卓越性能的基石，便是一个精心设计的三层进程架构。

1、顶层架构：精密的三进程协作系统

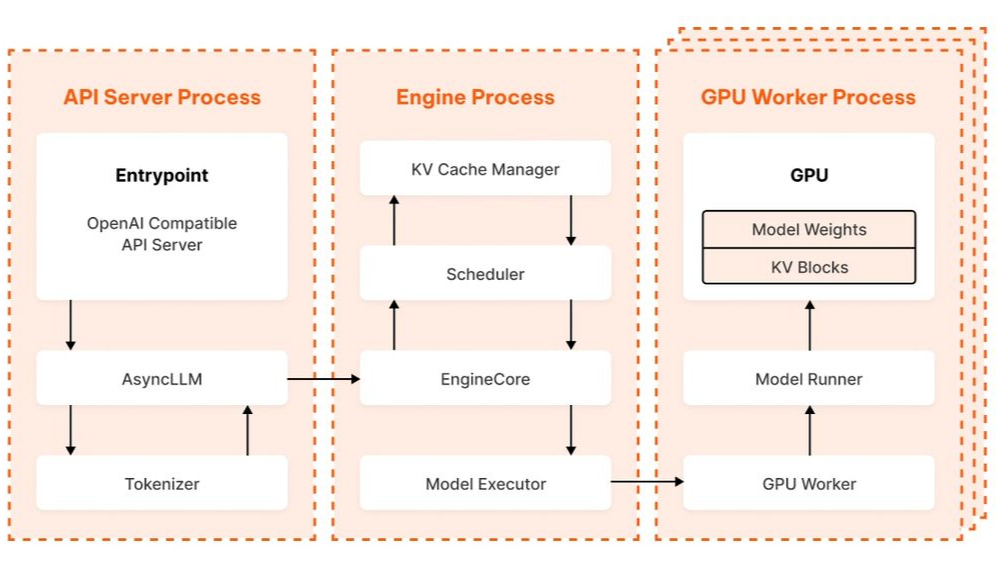

vLLM的高性能推理能力，依赖于“API服务器进程+引擎进程+GPU工作进程”三层架构的分工协同。其核心架构如下图所示：

让我们深入每一层，拆解其核心职责与技术细节：

1.API服务器进程：请求接入与协议转换层

这是面向用户的端点，负责将标准的API请求转换为vLLM内部的逻辑。

• Entrypoint(OpenAICompatibleAPIServer)：提供与OpenAIAPI完全兼容的接口这使得任何原本为OpenAI服务的应用可以近乎零成本地迁移到vLLM后端。

• AsyncLLMEngine：这是API进程的核心。它通过异步编程模型，来处理高并发请求，并通过AsyncEngineClient，与核心的EngineCore进行进程间通信。其关键职责包括：

• 调用Tokenizer完成“文本→TokenID”的编码，以及生成结果的“TokenID文本”解码
• 管理请求的生命周期，实现异步的流式输出（Streaming

• Tokenizer：负责自然语言与Token序列的双向转换

2.引擎进程：推理任务的控制中枢与内存大脑

这是vLLM系统的，真正的大脑，集中了最为关键的，调度与内存管理逻辑。

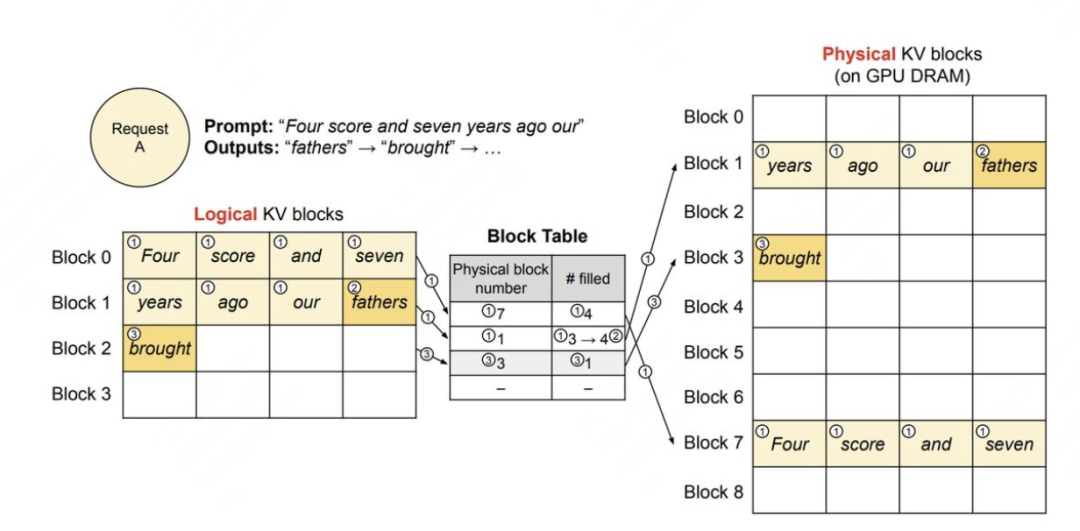

• KVCacheManager：这是PagedAttention思想的工程实现主体它将GPU的显存（特别是KVCache部分）虚拟化为一个分页系统。

• 它将物理显存划分为固定大小的块，并维护一个全局的空闲块池
• 它负责响应序列的块分配请求，并维护逻辑块到物理块的映射关系
• 通过引用计数机制实现写时复制，高效支持波束搜索等场景下的缓存共享

• Scheduler：（这是推理任务的调度器。它维持着请求队列，并且决定在每个调度周期当中，哪些请求会被激活，以及以何种规模去执行。其调度策略切实地影响到了系统的吞吐量与延迟。

• EngineCore：驱动推理循环的核心逻辑

• 它运行一个忙循环，不断从输入队列中获取请求
• 在每个循环步中，它执行一个完整的“调度->模型前向传播->采样”流程
• 它将执行结果放入输出队列，由后台线程通过IPC返回给API服务器进程

• ModelExecutor：基于Ray等分布式框架，负责在多个GPU上协调模型的加载与执行它为每个GPU启动并管理一个独立的GPU工作进程。

3.GPU工作进程：高性能计算执行层

这是最终在GPU上执行计算的进程，

• GPUWorker：作为ModelExecutor在GPU端的代理，负责与引擎进程协同，准备并执行计算任务

• ModelRunner：每个GPU工作进程中的推理执行器

• 它从调度器获取一批请求，将这些请求的输入Token、块表等信息组装成所需的输入张量
• 它负责调用底层优化过的PagedAttention内核，在GPU上并行执行模型的前向传播
• 它支持CUDAGraph捕获，将整个计算图（特别是Attention计算静态化，以消除内核启动开销，极大提升小batch尺寸下的计算效率

• GPU：硬件载体存储着模型权重和由KVCacheManager管理的KVBlocks。

这套架构的关键优势在于，

• 解耦与伸缩性：API进程、控制逻辑（引擎进程）与计算执行（GPU进程分离，允许各部分独立扩展和优化

• 集中式内存管理：由引擎进程中的KVCacheManager统一管理所有GPU工作进程的内存分配，避免了分布式环境下的内存分配冲突和碎片化

• 高效IPC：通过共享内存等高性能IPC机制，确保进程间数据交换的低延迟。

2、工作流程拆解：一个请求的完整生命周期

让我们追踪一个请求"请介绍法国的首都"在vLLM三层架构中的完整处理过程：

1.请求接收与解析(API进程)

• 请求通过OpenAI兼容接口进入Entrypoint
• AsyncLLMEngine接收请求，调用Tokenizer将文本编码为TokenID
• AsyncLLMEngine通过IPC将请求（包含TokenIDs）发送给引擎进程的EngineCore

2.调度与内存分配(引擎进程)

• EngineCore将请求放入Scheduler的等待队列
• 当请求被调度器选中时，EngineCore向KVCacheManager申请为该序列分配存储KVCache所需的物理块
• KVCacheManager从全局空闲块池中分配物理块，并为该序列创建块表，记录逻辑块到物理块的映射

3.模型执行(GPU工作进程)

• EngineCore通过IPC将待处理的请求批量（包含TokenIDs和块表信息）发送给对应的GPUWorker
• ModelRunner根据块表，将输入Token和分散的KVCache物理块地址组装成模型所需的输入张量
• PagedAttention内核执行：这是最关键的步骤内核读取每个序列的块表，发现其KVCache分布在不同的物理块中。内核执行一次高效的gather操作，将这些物理上不连续的内存块中的数据收集起来，形成一个逻辑上连续的KV矩阵，送入Attention计算单元。
• 执行完整的模型前向传播，生成下一个Token的logits

4.采样与回传

• ModelRunner将生成的logits传回引擎进程
• EngineCore中的采样器（Sampler）根据温度（Temperature）、Top-P等参数采样出下一个Token
• 新Token被更新到序列中，如果需要新的物理块，会再次向KVCacheManager申请
• 生成的结果（TokenID）被EngineCore放入输出队列，由IPC后台线程传回API进程的AsyncLLMEngine
• AsyncLLMEngine调用Tokenizer将TokenID解码为文本，最终通过API返回给用户

3、PagedAttention内核原理：从概念到CUDA实现

PagedAttention不是一个简单的算法，而是一个高度优化的自定义CUDA内核。它的核心任务是解决“不连续内存上的注意力计算”问题。

1.输入是什么

• query[num_seqs,num_heads,head_size]:当前步所有序列所有头的查询向量
• block_tables[num_seqs,max_blocks_per_seq]:所有序列的块表集合
• kcache[num_physical_blocks,block_size,num_kv_heads,head_size]:一个巨大的三维张量，代表了整个物理KVCache池通过block_id可以索引到任何一个物理块的全部KCache。
• v_cache:同理，用于VCache,

2.内核执行流程（简化版）

对于每一个序列seq_id，

1. 定位块表：获取该序列的块表block_table=block_tables[seq_id]。

2. 确定有效范围：首先算出当前序列的实际长度，接着确定要访问的虚拟块数量

3. GatherK/V，

• 根据块表，从k_cache中gather出phys_block_id_0,phys_block_id_1这些物理块中的数据。
• 这个过程在CUDA层面是通过间接内存访问实现的线程通过块表这个“索引”跳转到物理内存的不同位置读取数据。
• gather的结果在共享内存或寄存器中重组，形成一个逻辑上连续的Kseq和Vseq矩阵

4. 执行Attention：使用当前seqid的query与刚刚gather出来的Kseq和Vseq进行标准的Attention计算（可能融合了FlashAttention等技术）。

5. 写回Output：计算得到输出，

这个设计的精妙之处在于，

• 将不可预测的随机内存访问，转化为可预测的批量gather操作虽然仍然是随机访问，但通过块表，内核可以一次性规划好所有需要的内存访问，最大化内存带宽利用率。
• 计算与IO的重叠：现代GPU有独立的计算单元和内存拷贝单元理论上在计算当前层的Attention时，可以通过DMA预取下一层可能需要的物理块。

4、总结：与核心洞见

vLLM的成功并非偶然，它源自一个深远的技术判定：大模型推理的瓶颈已然从计算能力转为内存管理的效能。它凭借一套完备的系统级架构化解了此问题：

1. 架构上：采用三层进程分离模型，将API服务、全局调度内存管理、硬件计算解耦，实现了极致的扩展性与灵活性。
2. 数据结构上：引入了块表这一核心抽象，实现了逻辑地址空间与物理存储的分离。
3. 内核上：实现了PagedAttention这个自定义CUDA内核，用高效的gather-scatter操作替代了传统的连续内存访问模式。
4. 协同优化：将写时复制，以及CUDAGraph等经典的系统编程方式，与硬件优化的理念，和LLM的推理场景进行深度的结合。

一点建议:

要真正用好vLLM，不应只停留在API调用层面。理解其内部进程间通信机制、块表的结构以及调度器的工作原理，对于性能调优、问题定位和自定义开发至关重要。例如通过监控物理块池的利用率，可以精准判断内存是否成为瓶颈；通过调整block_size参数，可以在内存效率和块管理开销之间找到最佳平衡点。

vLLM为我们展示了一条清晰的路径：未来大模型服务的性能提升，将越来越依赖于此类底层系统软件的架构创新。
