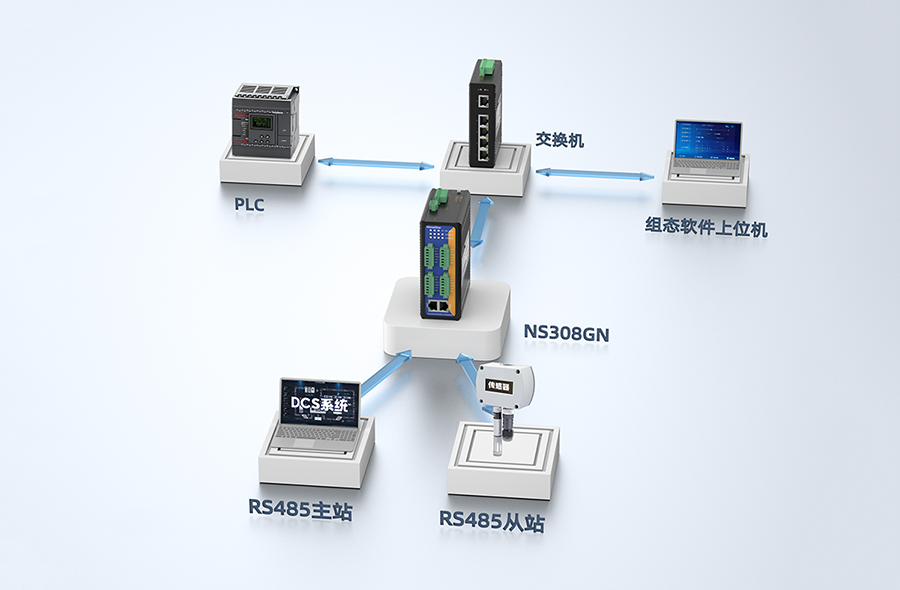

在工业生产场景中，多组 RS485 总线设备的集中管控与数据互通，是保障生产流程顺畅、决策精准的核心需求。客户现场有多组RS485总线（传感器、仪表等），需要接入到DCS系统，实现一路RS485主站控制多路RS485从站；同时需要满足上位机（组态王、三维力控等）采集多路RS485从站的数据。确保生产过程透明化与控制指令精准传达。

NS308GN 以太网导轨式 Modbus 网关凭借灵活的串口转发能力与多协议适配特性，成为该场景的理想解决方案，完美匹配客户现场总线集成需求，具体实施如下：

一、核心需求精准匹配
1.多路 RS485 从站接入：现场传感器、仪表等设备分散在多组 RS485 总线，需实现统一接入与管理；
2.DCS 主站集中控制：要求一路 RS485 主站（DCS 系统）对所有 RS485 从站设备进行控制指令下发与状态反馈；
3.上位机数据采集：支持组态王、三维力控等上位机软件，远程采集所有 RS485 从站设备的运行数据。

二、定制化实现方案
串口角色分配：

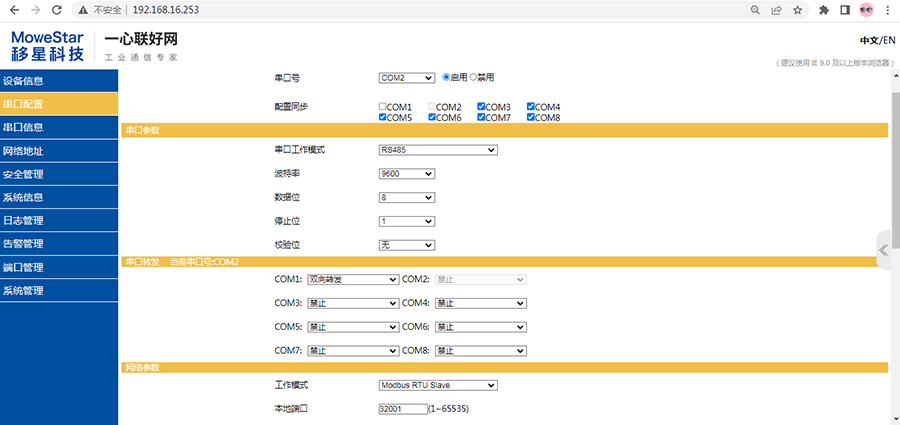

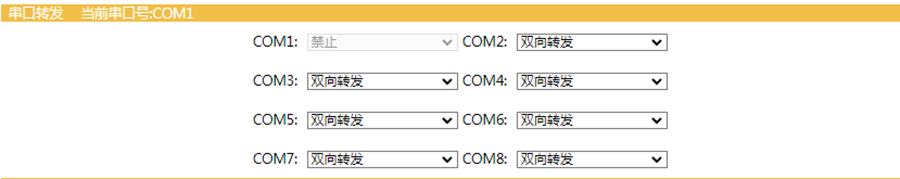

◆ 通过Modbus网关的串口转发功能配置COM2-8与COM1双向转发，将NS308GN的第一个端口设置为RS485主站接DCS系统，剩下7个端口设置为RS485从站接传感器、仪表等终端设备。
◆ 另外将COM2-8工作模式设置为Modbus RTU Server模式，实现Modbus TCP主站通过连接NS308GN的网口，访问NS308GN串口下挂的Modbus RTU从站设备。

三、关键配置参数
◆ 串口工作模式：RS485（半双工通信，保障数据传输稳定性）；
◆ 波特率：300~460800bps（需要与对接的串口设备波特率设置成一致）；
◆ 数据位 / 停止位：7、8数据位可选，1、2停止位可选（需要与对接的串口设备设置成一致）；
◆ 通信协议：底层采用 Modbus RTU 协议，以太网侧支持 Modbus TCP 协议，实现跨协议数据透明传输。

四、项目实施价值
1.简化集成架构：无需额外添加信号转换器或扩展模块，通过 NS308GN 的 8 路 RS485 串口直接实现多路从站接入，减少设备部署成本与现场布线复杂度；

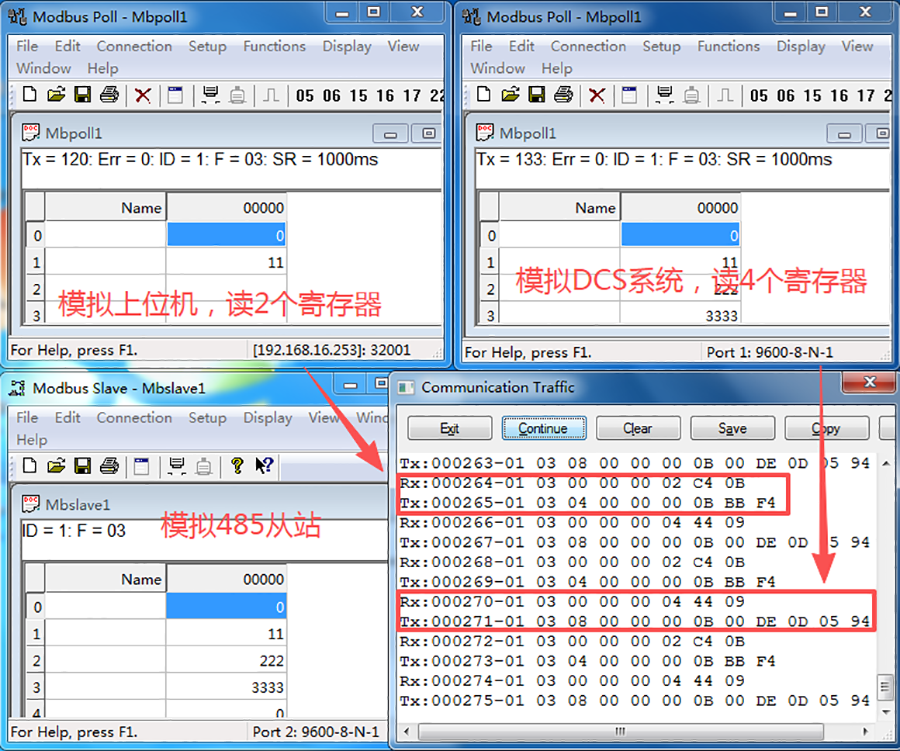

2.双向数据互通：DCS 主站控制指令与终端设备数据反馈双向透明传输，确保生产控制的实时性与精准性；
3.工业级稳定运行：导轨式安装设计适配工业现场部署场景，抗电磁干扰能力强，支持 - 40℃~85℃宽温工作环境，保障恶劣工况下的连续运行，数据稳定传输。

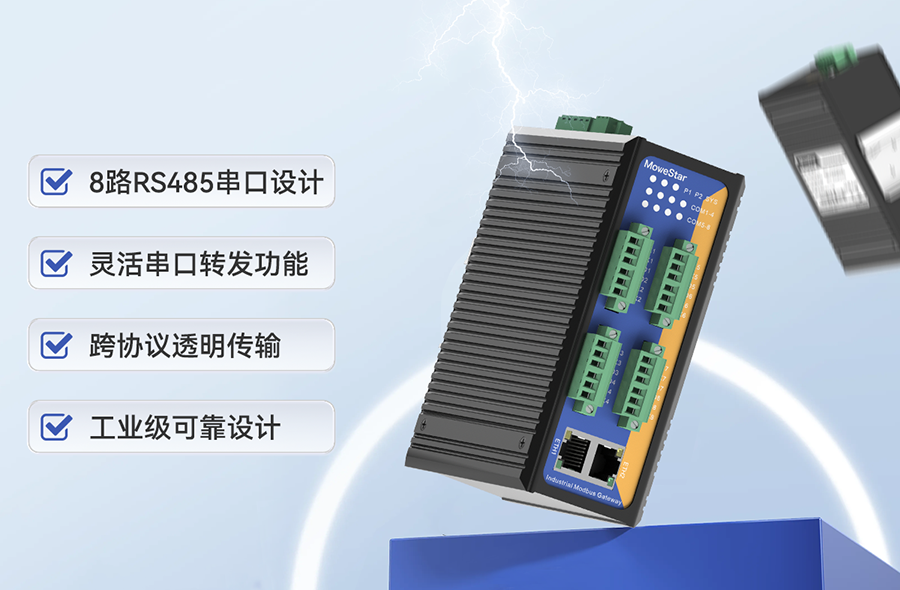

五、产品核心优势
✅ 8 路 RS485 串口设计：满足多路从站集中接入需求，适配现场总线集成场景；
✅ 灵活串口转发功能：支持多串口双向数据转发，轻松实现 “一主多从/多主多从” 控制架构；
✅ 跨协议透明传输：无缝衔接 Modbus RTU 与 Modbus TCP，兼容 DCS 系统与主流上位机软件。

NS308GN 以太网导轨式 Modbus 网关通过精准的功能配置与稳定的传输性能，成功解决了客户现场多路 RS485 设备的集成难题，实现了 DCS 统一控制与上位机高效采集的双重目标，为工业现场总线集成提供了高性价比、易部署的成熟方案。
