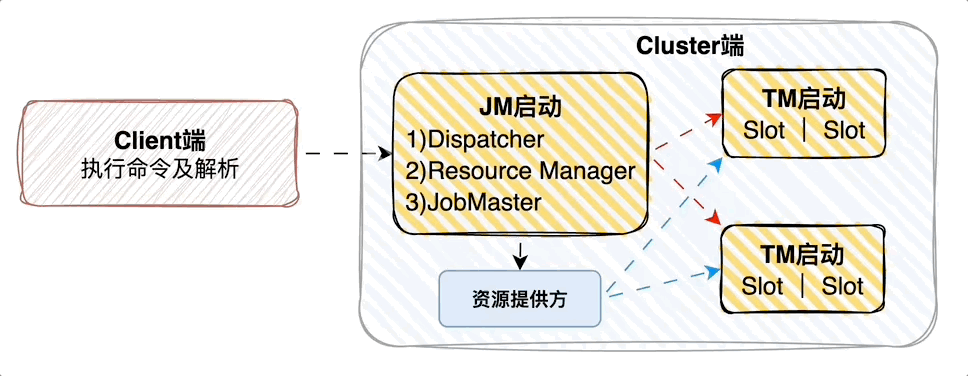

Flink 的作业提交流程，就像一座自动化工厂的运转全景： 从计划处（CLI）下达任务，到厂长（JobManager）组织生产，后勤（ResourceManager）分配资源，车间（TaskManager）开动机器，工位（Slot）全速生产——最终让数据在这座工厂中实时流动、加工、输出。

一、从 WordCount 说起

上一篇文章我们介绍了《从论文到生产：Flink 的诞生、思想与架构哲学》，现在让咱们带着“思想地图”一起来研究下 Flink 源码。编程语言的入门示例是 “Hello World”，而在大数据计算领域，对应的经典例子则是 WordCount。在学习 Flink 的过程中，官网通常会让我们执行以下命令来提交这个最简单的 demo 并在本地试运行：

$ ./bin/start-cluster.sh    //启动集群
$ ./bin/flink run examples/streaming/WordCount.jar  //提交demo
$ ./bin/stop-cluster.sh     //停止集群

同时当我们想要在分布式集群 Yarn/K8s 跑的时候执行的又是诸如这些命令：

// 运行在Yarn，官网参考命令
$ ./bin/flink run-application -t yarn-application ./xx/my-flink-job.jar

// 运行在K8s，官网参考命令
$ ./bin/flink run-application \\
    --target kubernetes-application \\
    -Dkubernetes.cluster-id=my-first-application-cluster \\
    -Dkubernetes.container.image.ref=custom-image-name \\
    local:///opt/flink/usrlib/my-flink-job.jar

在Flink源码工程中，我们可以找到 WordCount 的代码：flink-examples/flink-examples-streaming/src/main/java/org/apache/flink/streaming/examples/wordcount/WordCount.java

主要核心逻辑像这样：

StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
DataStream<String> text = env.readTextFile("input.txt");
text.flatMap(...).keyBy(...).sum(...).print();
env.execute("WordCount");

学到这里的时候大家会不会有疑问：执行这些命令后 Flink 内部到底发生了什么？是谁接管了作业？又是如何分发到集群中执行的？带着这些问题，我们一起来看看 Flink 内部到底做了哪些事。

二、运行模式与背景

在 Flink 中，作业可以提交到不同类型的集群（如 Standalone、YARN、K8s），并支持多种运行模式：Session、Per-Job（1.15弃用，2.0移除）、Application。不同模式主要影响的是集群生命周期与资源管理方式，而整体流程的核心逻辑一致，本文将以 Application on K8s 为例，追踪从执行命令到env.execute() 再到作业执行的完整流程。

在 Application on K8s模式 下，Flink 将作业与集群捆绑在一起：一个 Job 有一个专用集群实例，JobManager 与 TaskManager 由 Kubernetes 动态创建，这种模式因资源隔离好、生命周期绑定方便，所以在生产中应用广泛。

注：本文源码解析基于 Flink 1.20 版本

三、宏观全景：一次作业是如何提交的？

我们先从一张图来整体看看一次作业是如何提交的

从图中可以看到，整个提交流程可分为 10 个步骤，和K8s相关的大家忽略，主要关注 Flink 的整体运行逻辑即可：

1. 用户执行命令并解析后上传相关所需资源（用的 demo 包含在镜像，所以无需上传）

2. Flink KubeClient 请求集群创建 Flink JM deployment 并启动 JM 的 pod

3. 从 K8s 专用 Entrypoint 类进入，创建 JobManager 关键角色：Dispatcher（创建会触发执行用户代码生成 StreamGraph 和 JobGraph）、Resource Manager 和 JobMaster

4. JobMaster 创建会生成 ExecutionGraph，创建 SlotPool 并计算所需资源，向 RM 注册并请求 Slot

5. RM 发现 slot 资源不够会向 K8s 申请新的资源

6. 在新申请的 Pod 中通过 KubernetesTaskExecutorRunner 启动 TaskExecutor（即 TaskManager）

7. Task Executor 将自身的 Slot 向 RM 进行注册

8. RM 对已注册的 Slot 进行分配

9. Task Executor 向 JM 提供自身 Slot

10. JM 将 Task 提交部署到 Task Executor 运行

四、微观拆解：提交到执行全流程详解

1. CLI 入口：run-application 命令背后发生了什么？

当我们执行 ./bin/flink run-application --target kubernetes-application -D...... local:///opt/flink/usrlib/my-job.jar 命令时，首先进入的是 Flink 的命令行客户端 CliFrontend。可以把它理解成 Flink 的“前台接待员”——负责解析参数、识别命令、启动正确的执行流程。整个调用链大致如下：

1. CliFrontend 入口：flink脚本会进入 CliFrontend.main() 方法，解析命令行参数。
2. 命令分发：识别到 run-application 命令，调用 runApplication() 方法。
3. 参数处理：解析命令行参数，创建 ProgramOptions 和 Configuration 对象。
4. 部署器创建：实例化 ApplicationClusterDeployer，用于部署应用集群。
5. 资源上传：通过 artifactUploader.uploadAll() 判断按需上传本地资源（JAR文件等）到远程存储

此时：Flink 已经把用户命令转译成一个可执行的“集群部署请求”。那这一阶段的核心目标就是“准备运行环境”——CLI 把所有参数和依赖打包成 Flink 可识别的任务描述。

2. 集群创建：K8s 如何拉起 JobManager？

接下来，ApplicationClusterDeployer 会调用KubernetesClusterDescriptor.deployApplicationCluster() ，进入集群创建阶段：

1. 验证配置：确保 deployment.target 设置为 kubernetes-application。
2. 应用配置：将应用配置合并到Flink配置中。
3. 集群创建：调用 deployClusterInternal() 创建集群：
   • 设置执行模式和入口点类
   • 创建 KubernetesJobManagerParameters 和 FlinkPod 模板
   • 构建 KubernetesJobManagerSpecification
   • 调用 client.createJobManagerComponent() 创建Deployment、ConfigMap和Service

    private ClusterClientProvider<String> deployClusterInternal(...){
        // ...
		    final KubernetesJobManagerSpecification kubernetesJobManagerSpec =
                KubernetesJobManagerFactory.buildKubernetesJobManagerSpecification(
                  podTemplate, kubernetesJobManagerParameters);

        client.createJobManagerComponent(kubernetesJobManagerSpec);
        // ...
    }

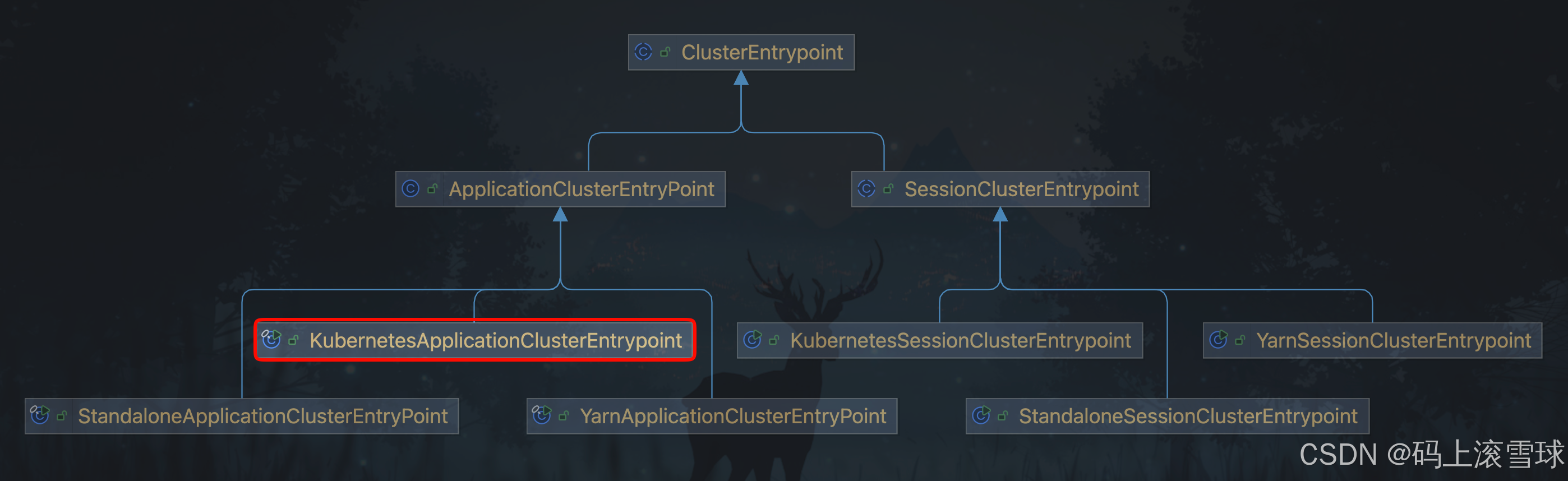

执行到这里，Kubernetes 会启动一个JobManager Pod。容器启动命令会指定入口类为KubernetesApplicationClusterEntrypoint 。

此时：JobManager Pod 已在集群中启动，等待执行用户程序。

3. JobManager 启动：三大核心角色登场

JobManager 是 Flink 集群的“大脑”，它启动后会创建三个关键组件：Dispatcher、ResourceManager和JobMaster，启动大致流程如下：

1. JM Pod启动：Kubernetes根据Deployment创建JM Pod，执行 KubernetesApplicationClusterEntrypoint.main()。
2. ClusterEntrypoint初始化：初始化配置、日志、安全等。
3. 组件工厂创建：调用 createDispatcherResourceManagerComponentFactory() 创建 DefaultDispatcherResourceManagerComponentFactory。
4. Dispatcher创建：
   • 使用 ApplicationDispatcherLeaderProcessFactoryFactory 创建调度器工厂
   • 在ApplicationDispatcherBootstrap中，通过runApplicationEntryPoint()调用ClientUtils.executeProgram执行用户代码
   • 用户代码最后都必须有env.execute()，执行后会生成StreamGraph
   • 然后在 EmbeddedExecutor 执行器中调用PipelineExecutorUtils.getJobGraph方法，该方法使用FlinkPipelineTranslationUtil.getJobGraph将StreamGraph转换为JobGraph，StreamGraphTranslator通过StreamingJobGraphGenerator完成具体的转换逻辑
   • JobGraph包含了实际执行所需的所有信息，如作业配置、并行度、资源需求等
5. ResourceManager创建：创建KubernetesResourceManager，使用 KubernetesResourceManagerDriver 管理资源。
6. JobMaster创建：当作业提交后，由Dispatcher创建JobMaster。

此时：Flink 集群的中枢已经准备完毕。Dispatcher 拿到 JobGraph，ResourceManager 准备调度资源，JobMaster 即将开始调度任务。

4.JM 触发生成 ExecutionGraph 并请求资源

JobMaster 是真正掌控作业执行的核心，在 JobMaster 构造函数中创建 SchedulerBase 实例时，会调用 createAndRestoreExecutionGraph 方法触发 JobGraph 转化为 ExecutionGraph —— Flink 的物理执行计划，核心调用链如下：

SchedulerBase.createAndRestoreExecutionGraph()
 → ExecutionGraphFactory.createAndRestoreExecutionGraph()
 → DefaultExecutionGraphBuilder.buildGraph()

• 核心转换逻辑：在DefaultExecutionGraphBuilder中

// DefaultExecutionGraphBuilder.java
ExecutionGraph executionGraph = DefaultExecutionGraphBuilder.buildGraph(jobGraph, ...);

ExecutionGraph描述了任务的实际执行单元（ExecutionVertex）和依赖关系。

构建完成后，JobMaster 会向 ResourceManager 请求 Slot 资源。

此时：JobMaster 已经画好了调度图纸，等待 ResourceManager 分配资源。

5.RM 申请资源启动 TaskManager

ResourceManager 是 Flink 的资源协调者，在 Kubernetes 模式下，它通过 KubernetesResourceManagerDriver 与 API Server 交互，请求新的 TM Pod：

1. 资源请求处理：当ResourceManager需要资源时，调用 requestResource()。
2. Pod创建：
   • 使用 KubernetesTaskManagerFactory 构建TaskManager Pod
   • 设置Pod名称格式为 {clusterId}-taskmanager-{attemptId}-{podIndex}
   • 调用 client.createTaskManagerPod() 创建Pod
3. 资源跟踪：维护 requestResourceFutures 跟踪资源请求状态。

此时：Kubernetes 开始调度 TaskManager Pod；Flink 正在等待节点启动并注册。

6. Task Executor 启动

KubernetesTaskExecutorRunner 负责启动Task Executor：

1. 入口点执行：TaskManager Pod 启动后，执行/docker-entrypoint.sh taskmanager，最终调用KubernetesTaskExecutorRunner.main()方法。
2. 配置加载：从环境变量获取并设置 TASK_MANAGER_NODE_ID。
3. TaskManager启动：调用 TaskManagerRunner.runTaskManagerProcessSecurely() 启动TaskExecutor。

public static void main(String[] args) {
    EnvironmentInformation.logEnvironmentInfo(LOG, "Kubernetes TaskExecutor runner", args);
    SignalHandler.register(LOG);
    JvmShutdownSafeguard.installAsShutdownHook(LOG);

    runTaskManagerSecurely(args);
}

private static void runTaskManagerSecurely(String[] args) {
    Configuration configuration = null;

    try {
        configuration = TaskManagerRunner.loadConfiguration(args);
        final String nodeId = System.getenv().get(Constants.ENV_FLINK_POD_NODE_ID);
        // ...
        configuration.set(TaskManagerOptionsInternal.TASK_MANAGER_NODE_ID, nodeId);
    } catch (FlinkParseException fpe) {
        // ...
    }

    TaskManagerRunner.runTaskManagerProcessSecurely(checkNotNull(configuration));
}

此时：TaskExecutor 已经启动，准备向集群注册自己。

7. Task Executor 注册到 RM

TaskExecutor 启动后，会主动与 ResourceManager 建立连接并注册。

注册过程相当于 “我是谁、我有几个 Slot、请给我任务”。

1. 连接RM：TaskExecutor启动后，在connectToResourceManager()方法中连接RM
2. 注册TM：通过远程调用最终会通过RM的registerTaskExecutor()方法把TM进行注册

注册信息包含TaskExecutor的资源ID、可用slot数量等

// ResourceManager接收TaskExecutor注册请求
public CompletableFuture<RegistrationResponse> registerTaskExecutor(
        final TaskExecutorRegistration taskExecutorRegistration, final Time timeout) {
    // 建立与TaskExecutor的RPC连接
    CompletableFuture<TaskExecutorGateway> taskExecutorGatewayFuture =
            getRpcService().connect(
                    taskExecutorRegistration.getTaskExecutorAddress(),
                    TaskExecutorGateway.class);
    // ...

    return taskExecutorGatewayFuture.handleAsync((gateway, throwable) -> {
        if (throwable != null) {
            return new RegistrationResponse.Failure(throwable);
        } else {
            return registerTaskExecutorInternal(gateway, taskExecutorRegistration);
        } // ...
    }, getMainThreadExecutor());
}

此时：资源池（Slot）已准备就绪。

8. RM 对已注册的 Slot 进行分配

1. 需求处理：ResourceManager 通过 SlotManager 接收并处理 JobMaste r的资源需求
2. 资源跟踪：更新作业的资源需求信息
3. 分配触发：调用 checkResourceRequirementsWithDelay()触发 slot 分配逻辑
4. 分配策略：根据作业需求和可用资源进行 slot 匹配和分配

// FineGrainedSlotManager处理作业资源需求
public void processResourceRequirements(ResourceRequirements resourceRequirements) {
    checkInit();
    if (resourceRequirements.getResourceRequirements().isEmpty()
            && resourceTracker.isRequirementEmpty(resourceRequirements.getJobId())) {
        return; // 跳过空需求
    }
    // ...
    // 更新资源需求并触发分配检查
    resourceTracker.notifyResourceRequirements(
            resourceRequirements.getJobId(), resourceRequirements.getResourceRequirements());
    checkResourceRequirementsWithDelay();
}

此时：Flink 内部的资源调度链闭合，准备进入任务部署阶段。

9. Task Executor 向 JM 提供自身 Slot

TaskExecutor 收到分配指令后，会向 JobMaster 提交自身可用的 Slot 信息：

// TaskExecutor向JobMaster提供slot
private void internalOfferSlotsToJobManager(JobTable.Connection jobManagerConnection) {
    final JobID jobId = jobManagerConnection.getJobId();

    if (taskSlotTable.hasAllocatedSlots(jobId)) {
        final JobMasterGateway jobMasterGateway = jobManagerConnection.getJobManagerGateway();
        final JobMasterId jobMasterId = jobManagerConnection.getJobMasterId();

        // 收集已分配的slot
        final Iterator<TaskSlot<Task>> reservedSlotsIterator =
                taskSlotTable.getAllocatedSlots(jobId);
        final Collection<SlotOffer> reservedSlots =
                CollectionUtil.newHashSetWithExpectedSize(2);

        while (reservedSlotsIterator.hasNext()) {
            SlotOffer offer = reservedSlotsIterator.next().generateSlotOffer();
            reservedSlots.add(offer);
        }

        // 发送slot offer
        final UUID slotOfferId = UUID.randomUUID();
        currentSlotOfferPerJob.put(jobId, slotOfferId);

        CompletableFuture<Collection<SlotOffer>> acceptedSlotsFuture =
                jobMasterGateway.offerSlots(
                        getResourceID(),
                        reservedSlots,
                        Time.fromDuration(taskManagerConfiguration.getRpcTimeout()));

		        // 处理接受结果 ...
    }
}

JobMaster 接收后，确认 Slot 有效并将其绑定到对应的任务。

Slot 是 Flink 中“Task运行的容器”，这一过程相当于 TaskExecutor 告诉 JobMaster：‘我有空位，快派任务过来。’

10. JM 将 Task 提交部署到 Task Executor 运行

最后，JobMaster 根据 ExecutionGraph 将具体Task下发到对应的 TaskExecutor：

// TaskExecutor接收任务提交请求
public CompletableFuture<Acknowledge> submitTask(
        TaskDeploymentDescriptor tdd, JobMasterId jobMasterId, Time timeout) {
    final JobID jobId = tdd.getJobId();

    // 验证JobManager连接、JobMaster ID、slot状态 ...

    // 加载任务数据
    try {
        tdd.loadBigData(
                taskExecutorBlobService.getPermanentBlobService(),
                jobInformationCache,
                taskInformationCache,
                shuffleDescriptorsCache);
    } catch (IOException | ClassNotFoundException e) {
        throw new TaskSubmissionException(
                "Could not re-integrate offloaded TaskDeploymentDescriptor data.", e);
    }
    // ...

    // 创建并启动Task实例...
    if (taskAdded) {
        task.startTaskThread();
        // ...
    } else // ...
}

TaskExecutor 收到任务后会创建 Task 实例，加载用户代码并启动执行线程。

至此，一个 Flink 作业在 Kubernetes 上的部署过程正式完成。

✅ 这一刻，WordCount 的算子真正开始在 TaskManager 中运行。

五、源码结构小结—化繁为简

看完前面复杂的源码与组件调用，我们不妨退一步，从更高的视角重新审视整个 Flink 提交流程。

无论是 Local、YARN 还是 Kubernetes 模式，核心主线其实都围绕这五大步骤展开：

CLI → 集群资源管理API → JobManager → ResourceManager → TaskManager
解析命令   →  创建集群   →   构建作业图   →   分配资源   →   部署任务

其中：

1.资源提供者既可以是 K8s，也可以是 Yarn 等，而源码实现只是对应不同资源提供者，客户端和交互方式有所差异，核心流程基本一致。

2.Session和Per-Job两种模式下 StreamGraph/JobGraph 在Client 生成，Application 则是都在Cluster端的 JM 中生成。

Flink 的作业提交流程，就像一座自动化工厂的运转全景： 从计划处（CLI）下达任务，到厂长（JobManager）组织生产，后勤（ResourceManager）分配资源，车间（TaskManager）开动机器，工位（Slot）全速生产——最终让数据在这座工厂中实时流动、加工、输出。

六、延伸思考

至此，我们从 flink run-application 命令一路追踪到 TaskExecutor 真正执行算子任务。

这一过程揭示了 Flink 在 Kubernetes 上的完整生命周期闭环：提交 → 启动 → 调度 → 执行。

在分布式集群中，Flink 的 JM、TM 都运行在不同的机器上，那他们是如何互相通知、调用和传输数据的呢？

---

下一篇，我们就来聊聊 Flink 内部组件的通信机制——厂长（JobManager）和车间主任（TaskManager）的“无线对讲机”。
