一、支持向量机

1.1简介

支持向量机（SVM）** 是一种有监督的机器学习算法，广泛应用于分类和回归问题。其核心思想是通过寻找一个最优超平面（Hyperplane）来对数据进行分割，使得不同类别的数据点之间的间隔（Margin）最大化。SVM 在小样本、高维数据场景中表现优异，常用于图像识别、文本分类、生物信息学等领域。

1.2原理

1. 超平面与间隔最大化

超平面：在 n 维空间中，超平面是 n-1 维的决策边界，用于分离不同类别的数据。例如，在二维空间中是一条直线，三维空间中是一个平面。
间隔（Margin）：指两类数据点到超平面的最小距离之和。SVM 的目标是找到使间隔最大的超平面，以提高模型的泛化能力。
2. 支持向量（Support Vectors）

决定超平面位置的关键数据点，即离超平面最近的样本点。
超平面仅由支持向量决定，其他样本点不影响模型决策。
3. 线性可分与线性不可分情况

线性可分：数据可通过线性超平面完全分离，此时使用硬间隔最大化求解。
线性不可分：数据存在噪声或重叠，需引入 ** 软间隔（Soft Margin）** 允许少量样本分类错误，通过惩罚因子（C）平衡间隔大小与分类误差。

1.3数学模型

1. 线性可分 SVM（硬间隔模型）假设我们有一个二分类数据集 $D=\{(x_1,y_1),(x_2,y_2),...,(x_N,y_N)\}$，其中 $x_i\in {\mathbb{R}}^n$ 是特征向量，yi∈{+1,−1}y_i \in \{+1, -1\}yi​∈{+1,−1} 是类别标签。1.1 超平面定义在 $n$ 维空间中，一个超平面可以由以下方程定义：$$w^{T}x+b=0$$其中：$w$ 是法向量（Normal Vector），决定了超平面的方向。$b$ 是位移项（Bias），决定了超平面与原点的距离。对于任意样本 $x_i$，我们的分类决策函数为：$$f(x)=\text{sign}(w^{T}x+b)$$1.2 间隔（Margin）与约束为了使分类不仅正确而且“最稳健”，我们希望所有样本点都离超平面尽可能远。我们要求对于正样本（$y_i=1$），$w^T{x}_i+b\ge 1$；对于负样本（$y_i=-1$），$w^T{x}_i+b\le -1$。这就引出了函数间隔的约束条件：$$y_i(w^T{x}_i+b)\ge 1,i=1,...,N$$此时，离超平面最近的那些点（等号成立的点）被称为支持向量（Support Vectors）。1.3 几何间隔（Geometric Margin）点 $x$ 到超平面 $w^{T}x+b=0$ 的欧几里得距离公式为：$$d=\frac{|w^{T}x+b|}{||w||}$$对于支持向量，我们要么有 $w^{T}x+b=1$，要么有 $w^{T}x+b=-1$。因此，支持向量到超平面的距离是 $\frac{1}{||w||}$。那么，正负两类支持向量之间的总距离（即间隔 Margin）为：$$\text{Margin}=\frac{2}{||w||}$$1.4 优化目标（Primal Problem）我们的目标是最大化间隔 $\frac{2}{||w||}$。这等价于最小化 $\frac{1}{2}||w|{|}^2$（为了方便求导，通常取平方并乘以系数）。因此，硬间隔 SVM 的数学模型可以表述为一个凸二次规划问题（Convex Quadratic Programming）：$$\underset{w,b}{\min }\frac{1}{2}||w|{|}^2$$$$\text{s.t. }{y}_i(w^T{x}_i+b)\ge 1,i=1,...,N$$2. 对偶问题（Dual Problem）为了更容易求解上述问题，并且自然地引入核函数，我们通常利用拉格朗日乘子法将原问题转化为对偶问题。2.1 拉格朗日函数引入拉格朗日乘子 ${\alpha }_i\ge 0$，构建拉格朗日函数：$$L(w,b,\alpha )=\frac{1}{2}||w|{|}^2-\sum _{i=1}^N{\alpha }_i[y_i(w^T{x}_i+b)-1]$$2.2 求解极值根据对偶性，原问题的解等价于 ${\max }_{\alpha }{\min }_{w,b}L(w,b,\alpha )$。我们需要先对 $w$ 和 $b$ 求偏导并令其为 0：$\frac{\partial L}{\partial w}=w-{\sum }_{i=1}^N{\alpha }_i{y}_i{x}_i=0⟹w={\sum }_{i=1}^N{\alpha }_i{y}_i{x}_i$$\frac{\partial L}{\partial b} = -\sum_{i=1}^{N} \alpha_i y_i = 0 \implies \sum_{i=1}^{N} \alpha_i y_i = 0$2.3 对偶形式将上述结果代回拉格朗日函数，消去 $w$ 和 $b$，得到最终的对偶问题：$$\underset{\alpha }{\max }\sum _{i=1}^N{\alpha }_i-\frac{1}{2}\sum _{i=1}^N\sum _{j=1}^N{\alpha }_i{\alpha }_j{y}_i{y}_j(x_i^T{x}_j)$$$$\text{s.t. }\sum _{i=1}^N{\alpha }_i{y}_i=0,{\alpha }_i\ge 0$$重要性质（KKT 条件）：根据 KKT 条件中的互补松弛性（Complementary Slackness），对于任意样本 $i$，必须满足：$${\alpha }_i[y_i(w^T{x}_i+b)-1]=0$$这意味着：如果 ${\alpha }_i>0$，则该样本必须在边界上（即 $y_i(w^T{x}_i+b)=1$），它就是支持向量。如果样本不是支持向量，则 ${\alpha }_i=0$。这意味着模型只由少数支持向量决定，具有稀疏性。3. 软间隔 SVM（处理噪声与不可分）现实数据往往不是完美线性可分的。为了允许少量样本分类错误（位于间隔内部或误分类），我们引入松弛变量（Slack Variables） ${\xi }_i\ge 0$。3.1 修改后的约束$$y_i(w^T{x}_i+b)\ge 1-{\xi }_i$$3.2 软间隔优化目标我们需要在“最大化间隔”和“最小化分类错误”之间权衡。引入惩罚参数 $C$：$$\underset{w,b,\xi }{\min }\frac{1}{2}||w|{|}^2+C\sum _{i=1}^N{\xi }_i$$$C$ 很大：对错误零容忍，容易过拟合（Overfitting）。$C$ 很小：允许更多错误，追求更宽的间隔，容易欠拟合（Underfitting）。对应的对偶问题仅限制条件变为：$0\le {\alpha }_i\le C$。4. 核函数（Kernel Trick）：处理非线性如果数据在原始空间完全无法用线性超平面分割（例如同心圆分布），SVM 采用核技巧。4.1 原理将原始低维空间的数据 $x$ 通过一个映射函数 $\varphi (x)$ 映射到高维特征空间。在高维空间中，数据可能变得线性可分。4.2 核函数的应用观察对偶问题的公式：$$\underset{\alpha }{\max }\sum {\alpha }_i-\frac{1}{2}\sum \sum {\alpha }_i{\alpha }_j{y}_i{y}_j\underset{\text{内积}}{\underbrace{(x_i^T{x}_j)}}$$我们不需要显式计算高维向量 $\varphi (x)$，只需要计算高维空间中的内积 $K(x_i,x_j)=\varphi (x_i{)}^T\varphi (x_j)$。这个函数 $K$ 就是核函数。常见核函数：线性核（Linear Kernel）： $K(x,z)=x^{T}z$ （适用于特征多、样本少的情况）多项式核（Polynomial Kernel）： $K(x,z)=(x^{T}z+1{)}^d$高斯核（RBF Kernel）： $K(x,z)=\exp (-\frac{||x-z|{|}^2}{2{\sigma }^2})$ （最常用，适用于通用情况）

实验分析

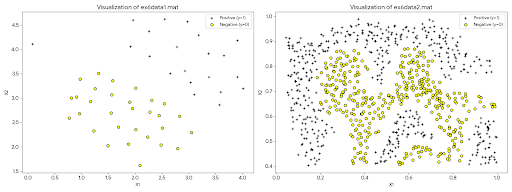

将两份数据集的文件打开

import scipy.io
import numpy as np

def open_mat_file(filename):
    """
    读取 .mat 文件并打印基本信息
    """
    print(f"--- 正在打开文件: {filename} ---")
    try:
        # 核心函数: 加载 .mat 文件
        data = scipy.io.loadmat(filename)

        # 打印文件中包含的所有变量名 (keys)
        # 注意: data.keys() 通常包含一些元数据头信息，不仅是你的变量
        print(f"文件包含的变量 keys: {list(data.keys())}")

        # 提取数据 (根据刚才分析，这两个文件里都有 'X' 和 'y')
        if 'X' in data and 'y' in data:
            X = data['X']
            y = data['y']
            print(f"成功提取变量:")
            print(f"  X (特征) 形状: {X.shape}")
            print(f"  y (标签) 形状: {y.shape}")
            return X, y
        else:
            print("警告: 文件中未找到预期的 'X' 或 'y' 变量")
            return data

    except FileNotFoundError:
        print(f"错误: 找不到文件 {filename}，请确保文件在当前目录下。")
    except Exception as e:
        print(f"发生错误: {e}")

# --- 主程序执行 ---

# 1. 打开 ex6data1.mat
X1, y1 = open_mat_file('ex6data1.mat')

print("\n") # 空一行

# 2. 打开 ex6data2.mat
X2, y2 = open_mat_file('ex6data2.mat')

# 示例：查看 ex6data1 的前5行数据
print("\n预览 ex6data1 的前5行数据:")
print(X1[:5])

数据处理

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from scipy.io import loadmat
from sklearn import svm
import seaborn as sns
def load_mat(path):
    data=loadmat(path)
    X=data['X']
    y=data['y']
    return X,y
path="./data/ex6data1.mat"
X,y=load_mat(path)
def plot_data(X,y,fig,ax):
    data=pd.DataFrame(X,columns=['X1','X2'])
    data['y']=y
    positive=data[data['y'].isin([1])]
    negative=data[data['y'].isin([0])]

    ax.scatter(positive['X1'],positive['X2'],s=30,marker='+',c='black',label='Positive')
    ax.scatter(negative['X1'],negative['X2'],s=30,marker='o',c='orange',label='Negative')
    ax.set_xlabel('X1')
    ax.set_ylabel('X2')
    ax.legend()
fig,ax=plt.subplots(figsize=(8,6))
plot_data(X, y,fig,ax)

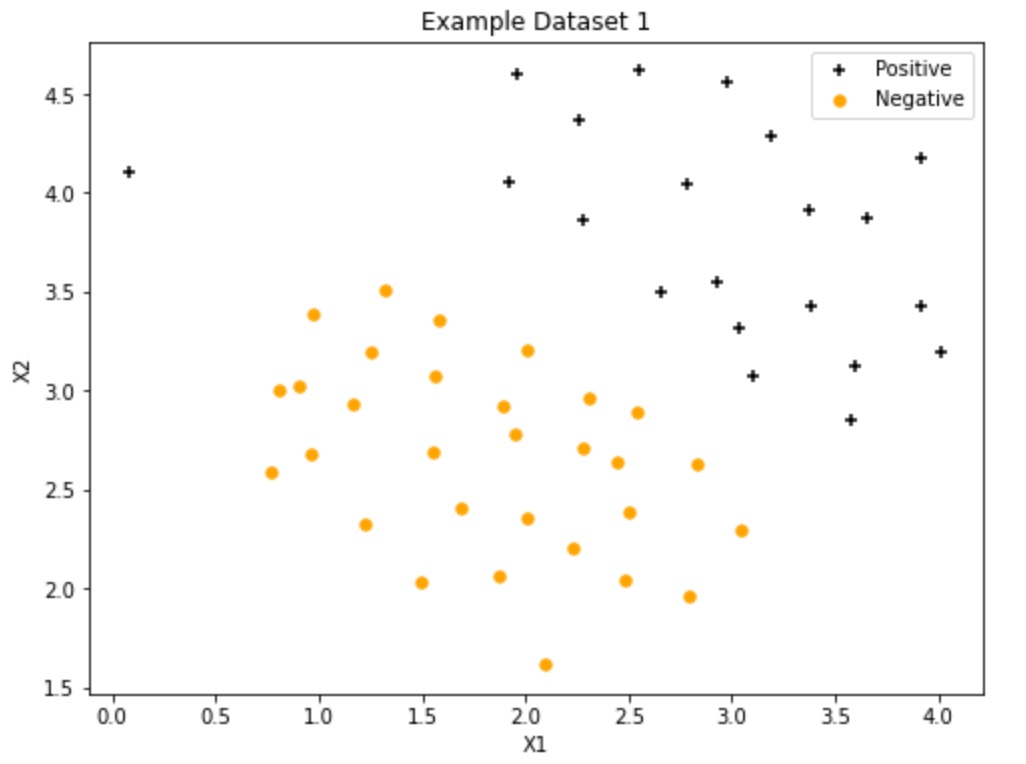

plt.title("Example Dataset 1")
plt.show()


在本部分的实验中，将尝试对SVMs使用不同的C参数值。C参数是一个正数，它控制了对错误分类的训练数据的惩罚，其中C较大，说明SVM尝试正确地分类所有的数据。

svc = svm.SVC(C=1, kernel='linear')
SVC(C=1, kernel='linear')
svc.fit(X,y.flatten())
svc.score(X,y.flatten())

边界

def plot_boundary(svc,X,y,C,diff=10**-3):
    x1,x2=decision_boundary(svc,X,diff)
    fig,ax=plt.subplots(figsize=(8,6))
    plot_data(X, y,fig,ax)
    ax.scatter(x1,x2,s=5,c='blue',label='Boundary')
    plt.title("SVM Decision Boundary with C = {} (Example Dataset 1)".format(C))
    plt.show()
def decision_boundary(svc,X,diff=10**-3):
    x1_min,x1_max=X[:,0].min(),X[:,0].max()
    x2_min,x2_max=X[:,1].min(),X[:,1].max()
    x1=np.linspace(x1_min,x1_max,2000)
    x2=np.linspace(x2_min,x2_max,2000)#将整个平面分割为2000*2000的小方格，如果后面感觉运行太久可以适当缩小到500
    cordinates = [(x, y) for x in x1 for y in x2]
    x1, x2 = zip(*cordinates)
    c_val=pd.DataFrame({'x1':x1,'x2':x2})
    c_val['cval']=svc.decision_function(c_val[['x1','x2']])#对所有的小方格的：预测样本的置信度得分（接近0的就是分割边界）
    decision=c_val[np.abs(c_val['cval'])<diff]
    return decision.x1,decision.x2

svc2 = svm.SVC(C=100,kernel='linear')
svc2
SVC(C=100, kernel='linear')
svc2.fit(X,y.flatten())
svc2.score(X,y.flatten())

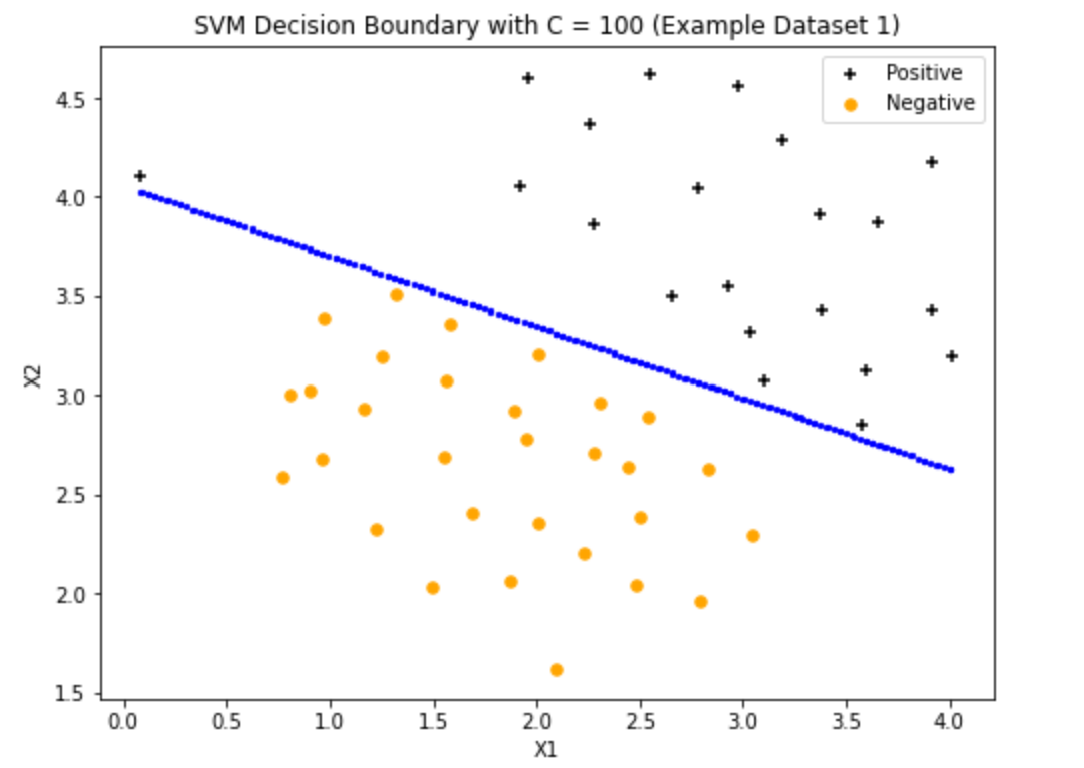

当C=100时，发现SVM对每个数据都正确分类，但是该决策边界与数据匹配并不自然。

plot_boundary(svc2,X,y,100,10**-3)

综上：

当C比较小时模型对错误分类的惩罚较小，比较宽松，允许一定的错误分类存在，间隔较大。
当C比较大时模型对错误分类的惩罚较大，比较严格，错误分类少，间隔较小。

例二

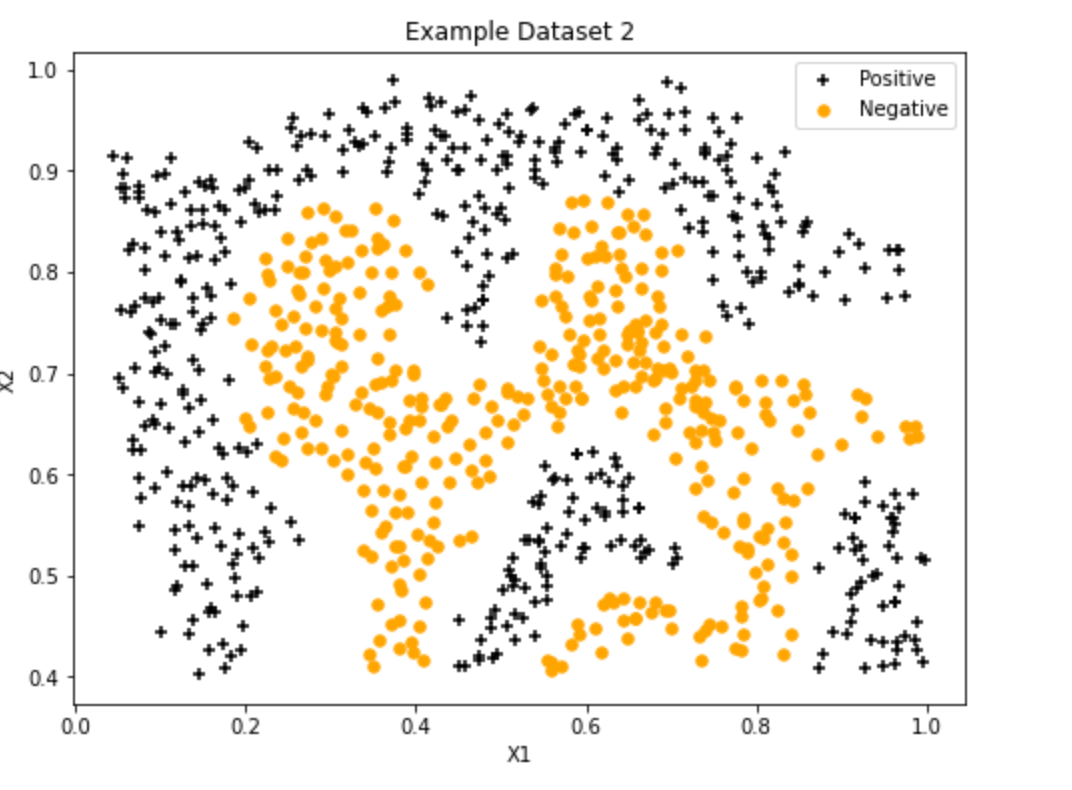

接下来的实验中的数据的分布图如下图所示，可以观察到，该数据集的正例子和负例子之间没有线性决策边界。不过，通过使用高斯核SVM，将能够学习到一个非线性决策边界，它在该数据集表现得相当好。

path="./data/ex6data2.mat"
X2,y2=load_mat(path)
fig,ax=plt.subplots(figsize=(8,6))
plot_data(X2,y2,fig,ax)
plt.title("Example Dataset 2")
plt.show()

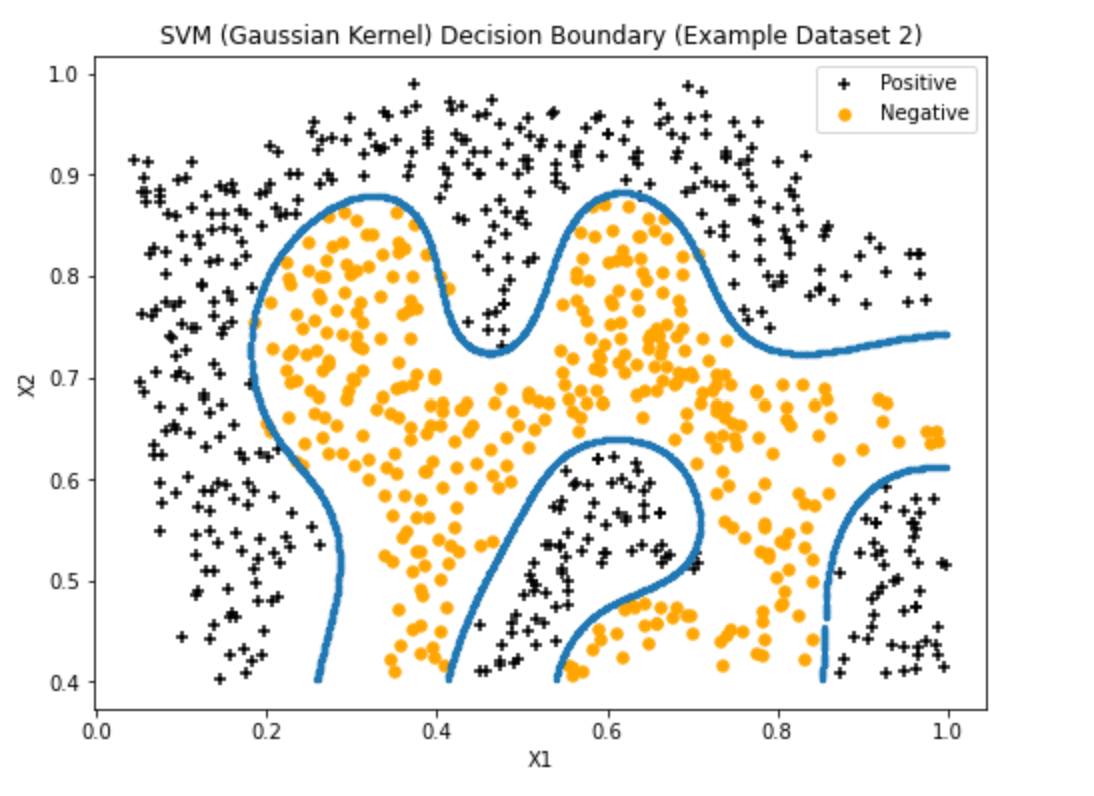

上面已经正确地实现了高斯核函数GaussKernel，接下来将继续在这个数据集上用高斯核训练SVM。下图绘制了具有高斯核的SVM所找到的决策边界，该决策边界能够正确地分离大多数正负例子，并且很自然地遵循了数据集的轮廓。

sigma=0.1
gamma=np.power(sigma,-2)/2
clf=svm.SVC(C=1,kernel='rbf',gamma=gamma)
model=clf.fit(X2, y2.flatten())
clf.score(X2, y2.flatten())
dx1,dx2=decision_boundary(model,X2,diff=0.01) #找到决策边界的点
fig,ax=plt.subplots(figsize=(8,6))
plot_data(X2, y2, fig, ax)
ax.scatter(dx1,dx2,s=5)
plt.title("SVM (Gaussian Kernel) Decision Boundary (Example Dataset 2)")
plt.show()
