Kubernetes 1.20.11 集群完整版部署文档（含命令解读 + 步骤作用 + 报错修复）

木童662

793人浏览 · 2026-01-07 19:02:41

木童662 · 2026-01-07 19:02:41 发布

一、集群基础信息（统一规范，避免冲突）

节点角色与配置清单

节点角色	硬件配置	IP 地址	主机名	核心组件	系统要求
Master 节点	2C/4G（≥2 核）	192.168.10.19	master01	Docker、kubeadm、kubelet、kubectl、flannel	CentOS 7.9（内核≥3.10）
Node 节点 1	2C/2G	192.168.10.20	node01	Docker、kubeadm、kubelet、kubectl、flannel	CentOS 7.9（内核≥3.10）
Node 节点 2	2C/2G	192.168.10.21	node02	Docker、kubeadm、kubelet、kubectl、flannel	CentOS 7.9（内核≥3.10）
Harbor 私有仓库	2C/4G	192.168.10.13	hub.benet.com	Docker、docker-compose、harbor-offline-v1.2.2	CentOS 7.9（内核≥3.10）

部署核心目标

搭建稳定可扩展的 K8s 集群，支持 Pod 调度、服务暴露、副本扩容
部署可视化 Dashboard，实现集群资源图形化管理
搭建 Harbor 私有仓库，实现镜像本地化存储与安全访问
优化网络与内核参数，确保集群长期稳定运行

二、环境准备（所有节点必执行，解决原文档隐藏问题）

2.1 关闭系统干扰组件（防火墙、SELinux、Swap）

操作命令

bash

运行

# 1. 关闭并禁用防火墙（避免拦截K8s组件通信端口）
systemctl stop firewalld
systemctl disable firewalld

# 2. 关闭SELinux（避免权限限制导致容器运行异常）
setenforce 0  # 临时生效
sed -i 's/enforcing/disabled/' /etc/selinux/config  # 永久生效

# 3. 清理iptables旧规则（避免与K8s网络规则冲突）
iptables -F && iptables -t nat -F && iptables -t mangle -F && iptables -X

# 4. 关闭Swap（K8s要求禁用，避免内存调度异常）
swapoff -a  # 临时生效
sed -ri 's/.*swap.*/#&/' /etc/fstab  # 永久生效（注释Swap配置）

# 5. 重启节点（确保所有配置永久生效，原文档缺失）
reboot

命令解读

systemctl stop/disable firewalld：停止防火墙服务并禁用开机自启，K8s 组件（apiserver:6443、etcd:2379 等）需跨节点通信，防火墙会拦截
setenforce 0：将 SELinux 切换为宽容模式，sed命令修改配置文件实现永久禁用，SELinux 的强制访问控制会限制容器对主机资源的访问
swapoff -a：立即关闭所有 Swap 分区，sed命令注释/etc/fstab中的 Swap 条目，避免重启后恢复，Swap 会导致 Pod 运行缓慢、调度判断失误
reboot：原文档未提及，不重启则 SELinux 和 Swap 的永久配置无法生效，后续会引发组件启动失败

步骤作用

清除系统层面的网络、权限、内存调度干扰，为 K8s 集群部署奠定基础环境。

验证标准

重启后执行以下命令，输出符合预期则成功：

bash

运行

getenforce  # 输出 Disabled
free -h     # Swap行显示 0B
systemctl status firewalld  # 输出 inactive

2.2 加载 ip_vs 模块（启用 kube-proxy ipvs 模式）

操作命令

bash

运行

# 1. 安装ipvsadm工具（用于验证模块加载，原文档缺失依赖）
yum install -y ipvsadm

# 2. 加载ip_vs相关模块（优化循环逻辑，避免无效报错）

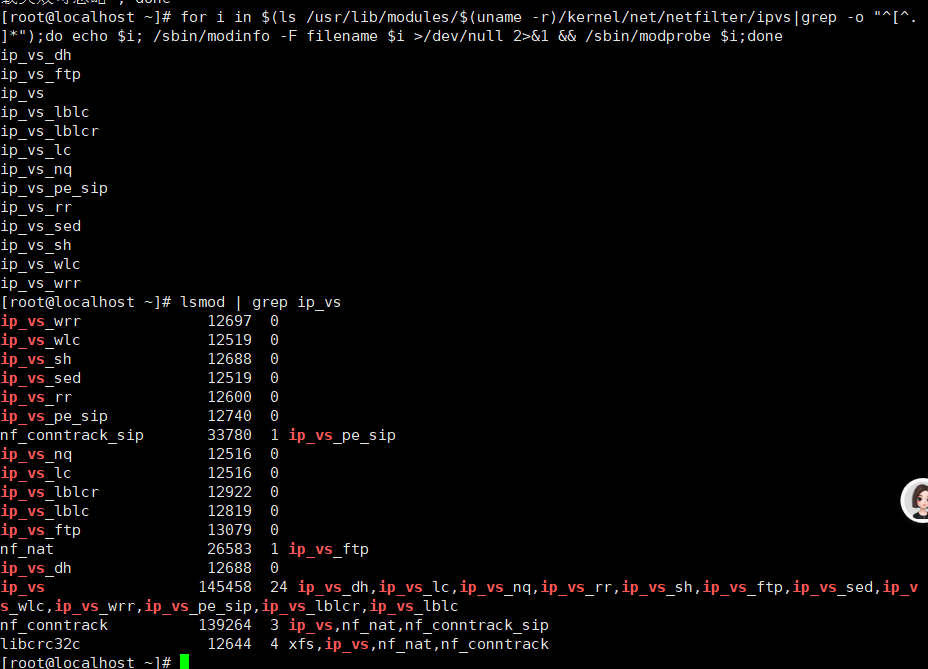

for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs|grep -o "^[^.]*");do echo $i; /sbin/modinfo -F filename $i >/dev/null 2>&1 && /sbin/modprobe $i;done

# 3. 验证模块加载
lsmod | grep ip_vs  # 至少显示 ip_vs、ip_vs_rr 等核心模块

命令解读

yum install -y ipvsadm：安装 ip_vs 规则管理工具，用于后续验证模块是否加载成功，原文档未安装会导致ipvsadm -Ln命令不可用
modprobe $i：加载指定的 ip_vs 模块，K8s 的 kube-proxy 支持 iptables 和 ipvs 两种模式，ipvs 性能更优（支持更多调度算法、更低延迟）
lsmod | grep ip_vs：验证模块加载结果，确保核心模块已加载

步骤作用

为 kube-proxy 启用 ipvs 模式做准备，提升 K8s 服务调度性能。

注意事项

若核心模块（ip_vs）加载失败，检查内核版本是否≥3.10，可通过uname -r查看，低于该版本需升级内核。

2.3 修改主机名与 hosts 映射（统一节点标识）

操作命令

bash

运行

# 1. 按节点角色修改主机名（永久生效，无需重启）
# Master节点执行
hostnamectl set-hostname master01
# Node01节点执行
hostnamectl set-hostname node01
# Node02节点执行
hostnamectl set-hostname node02
# Harbor节点执行
hostnamectl set-hostname hub.benet.com

# 2. 所有节点添加hosts映射（解决原文档Harbor IP冲突）
cat >> /etc/hosts << EOF
192.168.10.19 master01
192.168.10.20 node01
192.168.10.21 node02
192.168.10.13 hub.benet.com  # 统一Harbor IP，原文档存在192.168.10.23冲突
EOF

命令解读

hostnamectl set-hostname：永久修改主机名，K8s 集群组件通过主机名识别节点，统一标识便于管理
cat >> /etc/hosts：向 hosts 文件追加 IP 与主机名的映射关系，避免依赖 DNS 服务，确保节点间通信稳定，原文档 Harbor IP 冲突会导致访问失败

步骤作用

建立节点间的身份识别与通信基础，避免因主机名或 IP 映射问题导致集群组件通信异常。

验证标准

执行ping master01、ping hub.benet.com，均能通且无丢包。

2.4 调整内核参数（适配 K8s 网络模型）

操作命令

bash

运行

# 1. 创建内核参数配置文件（使用优化方案，原文档基础参数不足）

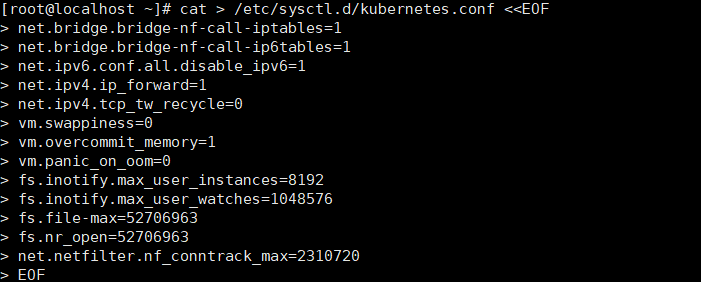

cat > /etc/sysctl.d/kubernetes.conf <<EOF
# 开启网桥模式，允许网桥流量传递到iptables链（K8s网络核心）
net.bridge.bridge-nf-call-iptables=1
net.bridge.bridge-nf-call-ip6tables=1
# 关闭IPv6协议，避免与IPv4冲突
net.ipv6.conf.all.disable_ipv6=1
# 开启IP转发，容器跨节点通信依赖
net.ipv4.ip_forward=1
# 禁用TCP连接回收，避免高并发下端口耗尽
net.ipv4.tcp_tw_recycle=0
# 禁止使用Swap，仅OOM时允许
vm.swappiness=0
# 不检查物理内存是否够用，K8s自行管理资源
vm.overcommit_memory=1
# 开启OOM，内存不足时终止低优先级进程
vm.panic_on_oom=0
# 提高文件监听上限，适配大量Pod需求
fs.inotify.max_user_instances=8192
fs.inotify.max_user_watches=1048576
# 提高最大文件句柄数，支持更多并发连接
fs.file-max=52706963
fs.nr_open=52706963
# 提高网络连接跟踪上限
net.netfilter.nf_conntrack_max=2310720
EOF

# 2. 加载nf_conntrack模块（避免参数生效报错，原文档缺失）

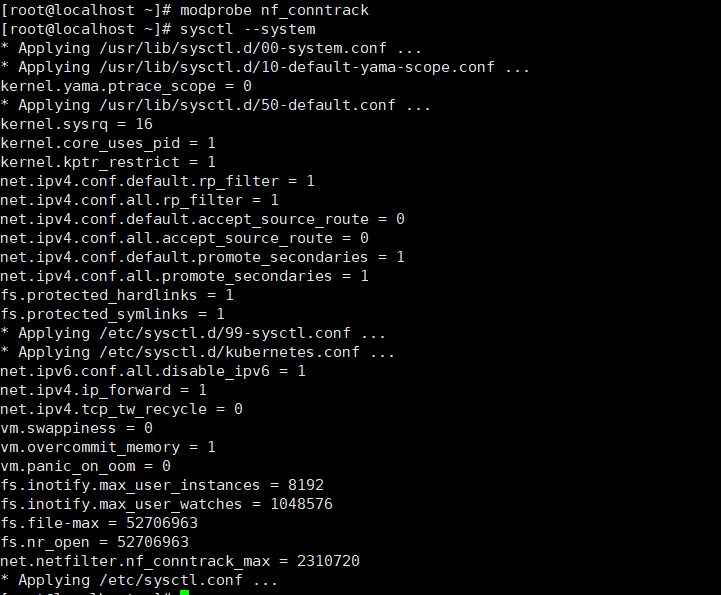

modprobe nf_conntrack

# 3. 生效内核参数
sysctl --system

命令解读

cat > /etc/sysctl.d/kubernetes.conf：创建独立的 K8s 内核参数配置文件，避免与系统默认配置冲突，包含网络、内存、文件句柄等优化参数
modprobe nf_conntrack：加载网络连接跟踪模块，缺失该模块会导致net.netfilter.nf_conntrack_max参数生效报错
sysctl --system：加载所有/etc/sysctl.d/目录下的配置文件，使参数立即生效，无需重启节点

步骤作用

优化 Linux 内核参数，适配 K8s 的容器网络、资源调度、高并发等需求，解决网络不通、资源限制、连接耗尽等问题。

验证标准

执行sysctl net.ipv4.ip_forward，输出net.ipv4.ip_forward = 1即为生效。

三、所有节点安装 Docker（K8s 容器运行时）

3.1 安装 Docker 依赖与配置镜像源

操作命令

bash

运行

# 1. 安装Docker依赖包
yum install -y yum-utils device-mapper-persistent-data lvm2

# 2. 配置阿里云Docker镜像源（国内访问速度快）
yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

命令解读

yum-utils：提供yum-config-manager工具，用于添加镜像源
device-mapper-persistent-data和lvm2：Docker 存储驱动依赖的工具，支持逻辑卷管理和持久化存储
yum-config-manager --add-repo：添加阿里云 Docker 镜像源，避免使用官方源（国外地址，访问缓慢或失败）

步骤作用

为 Docker 安装准备依赖环境和高速镜像源，确保 Docker 能顺利安装。

3.2 安装指定版本 Docker（避免版本不兼容）

操作命令

bash

运行

# 1. 查看可用的Docker版本
yum list docker-ce --showduplicates | sort -r

# 2. 安装与K8s 1.20.11兼容的版本（原文档未指定版本，高版本会冲突）
yum install -y docker-ce-19.03.15 docker-ce-cli-19.03.15 containerd.io

命令解读

yum list docker-ce --showduplicates | sort -r：列出所有可用的 Docker CE 版本，按版本号倒序排列，便于选择
docker-ce-19.03.15：与 K8s 1.20.11 完美兼容，高版本（如 20.10+）的 Docker API 与 K8s 不兼容，会导致容器启动失败
docker-ce-cli：Docker 命令行工具，containerd.io：容器运行时核心组件

步骤作用

安装兼容的 Docker 版本，确保 K8s 能正常调用容器运行时，避免版本冲突导致的集群部署失败。

验证标准

执行docker --version，输出Docker version 19.03.15, build 99e3ed8919即为成功。

3.3 配置 Docker daemon.json（适配 K8s + 性能优化）

操作命令

bash

运行

# 1. 创建Docker配置目录（确保目录存在）
mkdir -p /etc/docker

# 2. 编写配置文件（使用公共加速器，避免原文档加速器失效）
cat > /etc/docker/daemon.json <<EOF
{
  "registry-mirrors": ["https://hub-mirror.c.163.com"],  # 网易公共加速器，稳定可用
  "exec-opts": ["native.cgroupdriver=systemd"],  # 与K8s CGroup驱动一致
  "log-driver": "json-file",  # 日志存储格式
  "log-opts": {
    "max-size": "100m"  # 单个容器日志上限100M，避免占满磁盘
  }
}
EOF

命令解读

registry-mirrors：配置 Docker 镜像加速器，加速镜像拉取，原文档的阿里云加速器可能过期，网易公共加速器无需注册即可使用
exec-opts": ["native.cgroupdriver=systemd"]：设置 Docker 的 CGroup 驱动为 systemd，与 K8s 的 CGroup 驱动保持一致，避免资源调度冲突（如 CPU、内存限制失效）
log-driver和log-opts：配置容器日志存储方式和大小限制，避免日志无限制增长导致磁盘满溢

步骤作用

优化 Docker 运行参数，确保与 K8s 兼容，同时提升镜像拉取速度和日志管理效率。

3.4 启动 Docker 并设置开机自启

操作命令

bash

运行

# 1. 重新加载系统服务配置
systemctl daemon-reload

# 2. 启动Docker服务
systemctl start docker

# 3. 设置Docker开机自启
systemctl enable docker.service

命令解读

systemctl daemon-reload：重新加载 systemd 配置，使 Docker 的 daemon.json 配置生效
systemctl start docker：启动 Docker 服务
systemctl enable docker.service：设置 Docker 开机自启，确保节点重启后 Docker 自动运行，K8s 集群依赖 Docker 运行容器

验证标准

bash

运行

# 验证Docker状态
systemctl status docker  # 输出 active (running)
# 验证CGroup驱动
docker info | grep "Cgroup Driver"  # 输出 Cgroup Driver: systemd
# 验证Docker功能
docker run --rm hello-world  # 输出 "Hello from Docker!"

四、所有节点安装 K8s 组件（kubeadm、kubelet、kubectl）

4.1 配置 K8s YUM 源（国内可用）

操作命令

bash

运行

# 创建K8s YUM源配置文件
cat > /etc/yum.repos.d/kubernetes.repo << EOF
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

命令解读

baseurl：阿里云 K8s 镜像源，国内访问速度快，避免使用官方源（k8s.gcr.io，国内无法访问）
gpgcheck=0和repo_gpgcheck=0：禁用 GPG 签名校验，避免因签名不一致导致安装失败
gpgkey：指定签名密钥文件路径，确保源的合法性

步骤作用

提供 K8s 组件的高速下载源，确保 kubeadm、kubelet、kubectl 能顺利安装。

4.2 安装指定版本 K8s 组件

操作命令

bash

运行

# 安装与K8s集群版本一致的组件（v1.20.11）
yum install -y kubelet-1.20.11 kubeadm-1.20.11 kubectl-1.20.11

# 设置kubelet开机自启
systemctl enable kubelet.service

组件功能解读

kubeadm：K8s 集群初始化工具，用于创建 Master 节点、添加 Node 节点、升级集群等核心操作
kubelet：运行在每个节点上的核心组件，负责管理 Pod 的生命周期（启动、停止、监控、自愈），是 K8s 与 Docker 的桥梁
kubectl：K8s 集群的命令行客户端，用于执行集群管理操作（创建资源、查看状态、删除资源等）

步骤作用

安装 K8s 集群所需的核心组件，为后续集群初始化和节点管理做准备。

注意事项

安装前若存在旧版本 K8s 组件，先执行yum remove -y kubeadm kubelet kubectl清理，避免版本冲突；此时 kubelet 处于 “未就绪” 状态（systemctl status kubelet显示 active 但有报错），属于正常现象，待 Master 节点初始化后会自动恢复。

五、部署 K8s Master 节点（核心步骤）

5.1 准备 K8s 核心镜像（本地加载，避免在线拉取失败）

操作命令

bash

运行

# 1. 上传v1.20.11.zip镜像压缩包到Master节点/opt目录
# 2. 解压镜像包到/opt/k8s目录

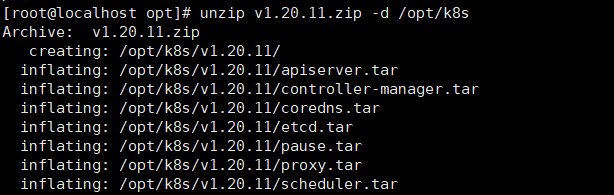

unzip v1.20.11.zip -d /opt/k8s

# 3. 加载镜像到Docker（Master节点）
cd /opt/k8s/v1.20.11

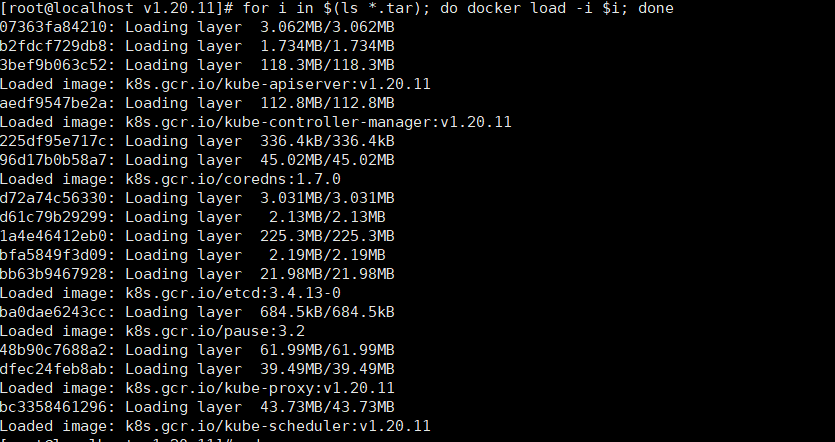

for i in $(ls *.tar); do docker load -i $i; done

# 4. 复制镜像包到Node节点（避免Node节点重复下载）

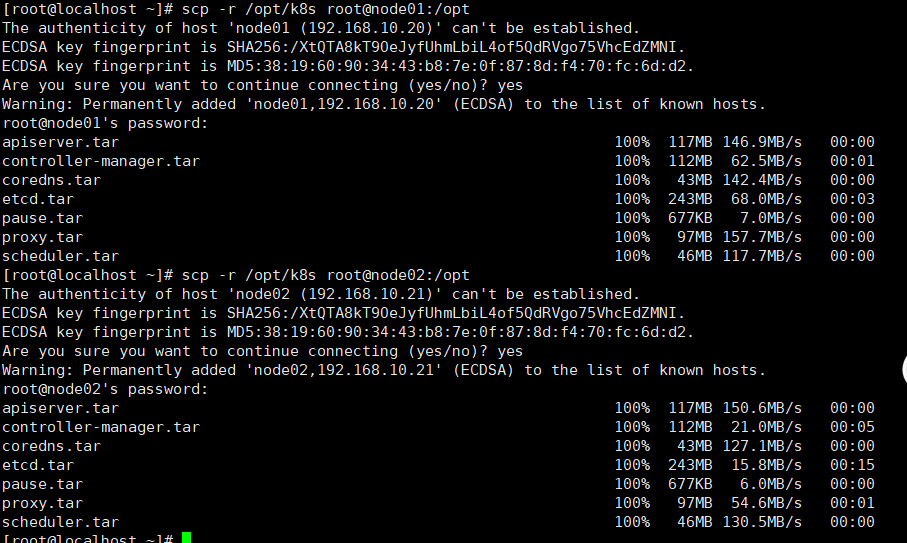

scp -r /opt/k8s root@node01:/opt
scp -r /opt/k8s root@node02:/opt

# 5. Node节点加载镜像（每个Node节点单独执行）
cd /opt/k8s/v1.20.11
for i in $(ls *.tar); do docker load -i $i; done

命令解读

unzip v1.20.11.zip -d /opt/k8s：将包含 K8s 核心镜像（apiserver、etcd、coredns、kube-proxy 等）的压缩包解压到指定目录
docker load -i $i：从 tar 包加载镜像到本地 Docker 仓库，避免在线从 k8s.gcr.io 拉取（国内无法访问）
scp -r /opt/k8s root@node01:/opt：将镜像包复制到 Node 节点，减少重复下载时间，提高部署效率

步骤作用

提前加载 K8s 核心镜像，解决在线拉取镜像失败的问题，确保 Master 节点初始化和 Node 节点加入时能快速获取所需镜像。

验证标准

执行docker images | grep k8s.gcr.io，应显示 k8s.gcr.io/xxx 系列镜像（如 k8s.gcr.io/kube-apiserver:v1.20.11），至少包含 6 个核心镜像。

5.2 初始化 Master 节点（推荐方法一：配置文件初始化）

操作命令

bash

运行

# 1. 生成默认初始化配置文件
kubeadm config print init-defaults > /opt/kubeadm-config.yaml

# 2. 编辑配置文件（完整配置，避免原文档部分修改遗漏）
cat > /opt/kubeadm-config.yaml <<EOF
apiVersion: kubeadm.k8s.io/v1beta2
bootstrapTokens:
- groups:
  - system:bootstrappers:kubeadm:default-node-token
  token: abcdef.0123456789abcdef
  ttl: 24h0m0s
  usages:
  - signing
  - authentication
kind: InitConfiguration
localAPIEndpoint:
  advertiseAddress: 192.168.10.19  # Master节点IP，集群内其他组件访问地址
  bindPort: 6443  # apiserver默认端口
nodeRegistration:
  criSocket: /var/run/dockershim.sock
  name: master01  # Master节点主机名
  taints:
  - effect: NoSchedule
    key: node-role.kubernetes.io/master  # 标记为主节点，默认不调度Pod
---
apiVersion: kubeadm.k8s.io/v1beta2
kind: ClusterConfiguration
apiServer:
  timeoutForControlPlane: 4m0s
certificatesDir: /etc/kubernetes/pki  # 证书存储目录
clusterName: kubernetes  # 集群名称
controlPlaneEndpoint: ""
dns:
  type: CoreDNS  # DNS组件
etcd:
  local:
    dataDir: /var/lib/etcd  # etcd数据存储目录
imageRepository: k8s.gcr.io  # 镜像仓库前缀（与本地加载镜像一致）
kubernetesVersion: v1.20.11  # K8s集群版本
networking:
  dnsDomain: cluster.local  # 集群DNS域名
  podSubnet: 10.244.0.0/16  # Pod网段，必须与Flannel默认网段一致
  serviceSubnet: 10.96.0.0/16  # Service网段
scheduler: {}
---
# 启用kube-proxy ipvs模式
apiVersion: kubeproxy.config.k8s.io/v1alpha1
kind: KubeProxyConfiguration
mode: ipvs
EOF

# 3. 执行Master初始化（补充--ignore-preflight-errors忽略非致命警告）

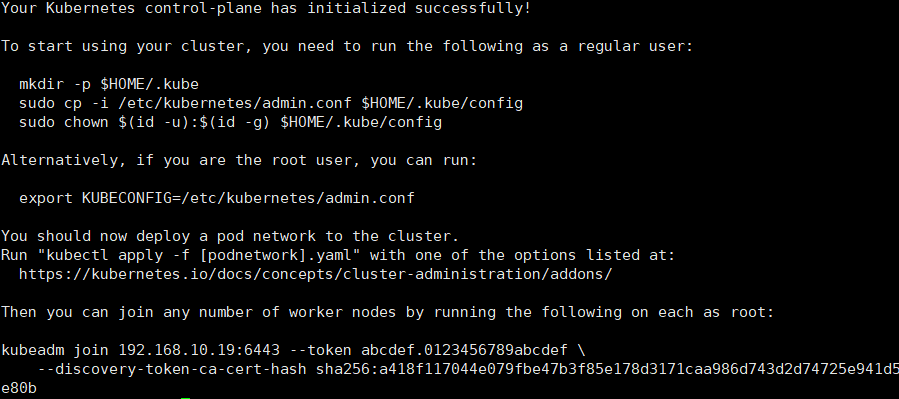

kubeadm init --config=/opt/kubeadm-config.yaml --upload-certs --ignore-preflight-errors=All | tee kubeadm-init.log

命令解读

kubeadm config print init-defaults > /opt/kubeadm-config.yaml：生成默认配置文件，在此基础上修改更高效
配置文件关键参数：
- advertiseAddress：Master 节点的 IP 地址，集群内其他组件（kubelet、kube-proxy）通过该 IP 访问 apiserver
- podSubnet: 10.244.0.0/16：Pod 网段，必须与 Flannel 网络插件的默认网段一致，否则网络不通
- mode: ipvs：将 kube-proxy 的调度模式改为 ipvs，提升服务调度性能
kubeadm init：初始化 Master 节点，--config指定配置文件，--upload-certs自动上传证书（后续 Node 节点加入时自动分发），--ignore-preflight-errors=All忽略非致命警告（如内核参数警告），tee kubeadm-init.log将输出日志保存到文件，便于排查错误

步骤作用

初始化 K8s Master 节点，创建集群控制平面（apiserver、etcd、scheduler、controller-manager），生成集群证书和配置文件。

注意事项

若初始化失败，执行kubeadm reset -f清理环境，解决问题后重新初始化；保存好kubeadm join命令（包含 token 和 hash 值），后续 Node 节点加入集群需使用。

5.3 配置 kubectl 命令行工具

操作命令

# 方案一：普通用户使用（推荐）
mkdir -p $HOME/.kube
cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
chown $(id -u):$(id -g) $HOME/.kube/config

# 方案二：root用户使用（简化配置）
export KUBECONFIG=/etc/kubernetes/admin.conf
# 永久生效（添加到/etc/profile）
echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> /etc/profile
source /etc/profile

命令解读

$HOME/.kube/config：kubectl 默认的配置文件路径，包含集群认证信息（CA 证书、token、apiserver 地址）
cp -i /etc/kubernetes/admin.conf：复制 Master 节点的管理员配置文件到用户目录，该文件由 kubeadm 初始化时生成，拥有集群管理员权限
chown $(id -u):$(id -g)：修改配置文件权限，确保普通用户可读取
export KUBECONFIG：root 用户直接指定配置文件路径，无需修改权限，echo命令将环境变量添加到/etc/profile，实现永久生效

步骤作用

配置 kubectl 工具，使用户能通过命令行管理 K8s 集群。

验证标准

执行kubectl get nodes，应显示 master01 节点（状态为 NotReady，因为未部署网络插件）。

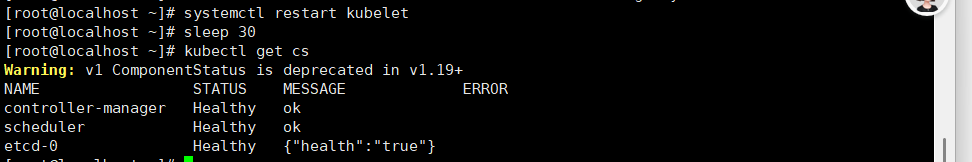

5.4 修复集群健康状态（kubectl get cs 显示 Unhealthy）

操作命令

bash

运行

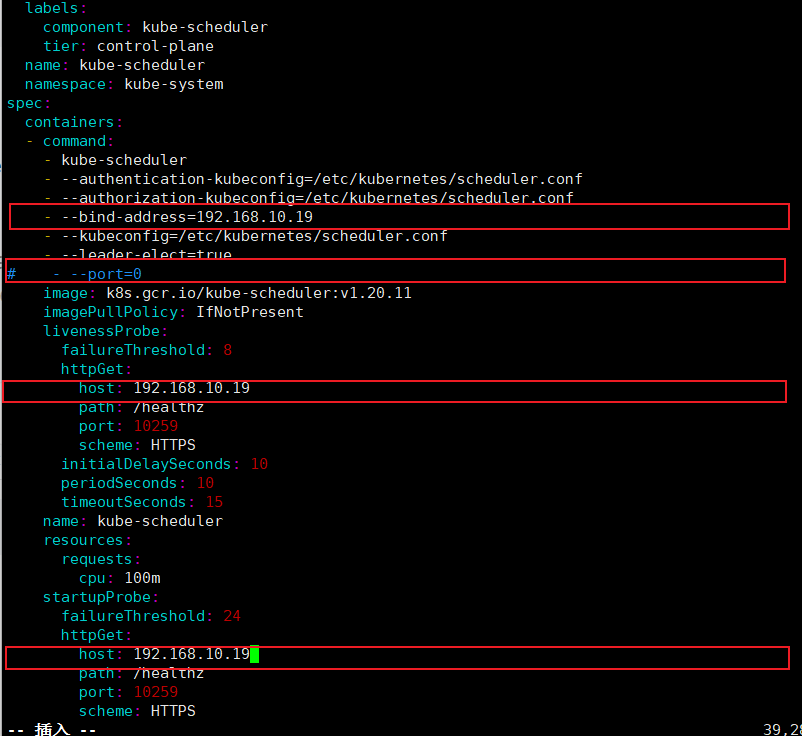

# 1. 编辑kube-scheduler配置文件
vim /etc/kubernetes/manifests/kube-scheduler.yaml

# 2. 编辑kube-controller-manager配置文件
vim /etc/kubernetes/manifests/kube-controller-manager.yaml

# 两个文件均修改以下内容：
# ① 将--bind-address=127.0.0.1 改为 --bind-address=192.168.10.19（Master节点IP）
# ② 将httpGet字段下的host: 127.0.0.1 改为 host: 192.168.10.19（共两处）
# ③ 注释掉 - --port=0（在行首添加#）

# 3. 重启kubelet生效
systemctl restart kubelet
sleep 30  # 等待组件重启（原文档缺失等待时间，导致验证失败）

# 4. 验证集群状态
kubectl get cs

命令解读

默认配置中，kube-scheduler 和 kube-controller-manager 仅监听 127.0.0.1（本地回环地址），导致 kubectl 无法通过 Master 节点 IP 访问，显示 Unhealthy
修改--bind-address和httpGet.host为 Master 节点 IP，使组件监听集群内部可访问的地址
注释--port=0：禁用随机端口，使用默认端口，确保组件通信正常
sleep 30：给组件重启时间，避免立即验证导致结果不准确

步骤作用

修复集群控制平面组件的通信问题，确保集群状态健康。

验证标准

kubectl get cs输出中，controller-manager、scheduler、etcd 均显示 “Healthy”。

六、部署 Flannel 网络插件（所有节点）

6.1 本地加载 Flannel 镜像

操作命令

bash

运行

# 1. 上传flannel.tar镜像包到所有节点/opt目录
# 2. 所有节点加载镜像

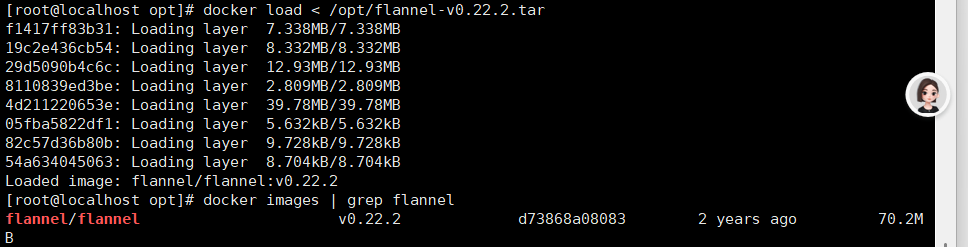

docker load < /opt/flannel.tar

# 3. 验证镜像
docker images | grep flannel  # 输出flannel镜像（推荐版本v0.14.0）

命令解读

docker load < /opt/flannel.tar：从本地 tar 包加载 Flannel 镜像，避免在线下载失败，Flannel 是 K8s 常用的容器网络插件，负责为 Pod 分配 IP 地址并实现跨节点通信

步骤作用

为 Flannel 部署准备镜像，确保网络插件能正常启动。

6.2 部署 Flannel 网络（Master 节点执行）

操作命令（二选一）

bash

下载kube-flannel.yml

curl -k https://raw.githubusercontent.com/flannel-io/flannel/v0.14.0/Documentation/kube-flannel.yml -o /opt/kube-flannel.yml

# 方案一：本地部署（推荐，避免在线链接失效）
# 1. 上传kube-flannel.yml到Master节点/opt目录
# 2. 执行部署
kubectl apply -f /opt/kube-flannel.yml

# 方案二：在线部署（网络通畅时使用）
kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
# 备选链接（若上述链接失效）
kubectl apply -f https://github.com/flannel-io/flannel/releases/latest/download/kube-flannel.yml

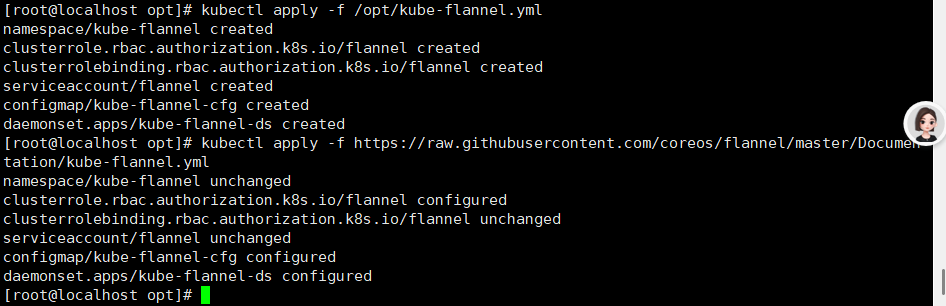

两种方式结果都一样

命令解读

kubectl apply -f kube-flannel.yml：根据 YAML 文件创建 Flannel 所需的资源（DaemonSet、ConfigMap、ServiceAccount 等），DaemonSet 会在所有节点上运行 Flannel Pod，实现容器网络互通。

步骤作用

部署容器网络插件，解决 Pod 跨节点通信问题，使节点状态从 NotReady 变为 Ready。

验证标准

# 查看Flannel Pod状态（所有节点应显示Running）
kubectl get pods -n kube-system | grep flannel
# 查看节点状态（所有节点应变为Ready）
kubectl get nodes

注意事项

若 Flannel Pod 启动失败，检查：

Pod 网段（10.244.0.0/16）是否与 kubeadm 初始化时的podSubnet一致
节点间网络是否通畅（10250、8472 端口是否开放）
Docker 镜像是否加载成功（docker images | grep flannel）

七、部署 K8s Node 节点（加入集群）

7.1 Node 节点加入集群

操作命令

bash

运行

# 复制Master节点初始化时输出的join命令（示例，以实际日志中的命令为准）
kubeadm join 192.168.10.19:6443 --token abcdef.0123456789abcdef \
    --discovery-token-ca-cert-hash sha256:77100ff66b20100cbd9f1c289788e43aee69c5b4e24cc2c74c2e5d634a074fdc

命令解读

192.168.10.19:6443：Master 节点 apiserver 的地址和端口，Node 节点通过该地址加入集群
--token：节点加入集群的临时令牌，默认有效期 24 小时，用于身份验证
--discovery-token-ca-cert-hash：CA 证书的哈希值，用于验证 Master 节点的身份，防止恶意节点加入

加入成功标志

输出 “This node has joined the cluster”，说明节点加入成功。

7.2 Token 过期处理方案

操作命令（Master 节点执行）

bash

运行

# 生成新的永久有效token，并输出join命令
kubeadm token create --print-join-command

命令解读

kubeadm token create --print-join-command：创建新的 token（永久有效），并直接输出完整的 join 命令，复制到 Node 节点执行即可，解决原 token 过期无法加入的问题。

7.3 验证节点加入结果（Master 节点执行）

操作命令

bash

运行

# 查看节点列表（所有节点状态应为Ready）
kubectl get nodes

# 查看所有节点的Pod状态（验证组件是否正常运行）
kubectl get pods -n kube-system -o wide

验证标准

所有节点（master01、node01、node02）状态为 “Ready”
Node 节点上的 kube-proxy、flannel Pod 状态为 “Running”

八、集群功能测试（验证核心功能）

8.1 创建 Nginx Deployment（部署应用）

操作命令

bash

运行

# 创建Nginx部署（默认1个副本）
kubectl create deployment nginx --image=nginx:latest

# 查看Deployment状态
kubectl get deployment

# 查看Pod状态（应自动调度到Node节点）
kubectl get pods -o wide

命令解读

kubectl create deployment nginx --image=nginx:latest：创建 Deployment 资源，Deployment 是 K8s 中用于管理 Pod 的控制器，负责 Pod 的创建、扩容、自愈
--image=nginx:latest：指定 Pod 使用的镜像（nginx 官方镜像）
-o wide：显示 Pod 的详细信息（包括运行节点、Pod IP）

步骤作用

验证 K8s 的 Pod 调度功能，确保应用能正常部署到 Node 节点。

验证标准

Pod 状态为 “Running”，且运行在 node01 或 node02 节点。

8.2 暴露 Nginx Service（外部可访问）

操作命令

bash

运行

# 暴露Deployment为NodePort类型服务，端口80
kubectl expose deployment nginx --port=80 --type=NodePort

# 查看Service状态（获取NodePort端口）
kubectl get svc

命令解读

kubectl expose deployment：将 Deployment 暴露为 Service，Service 是 K8s 中用于暴露 Pod 访问入口的资源，解决 Pod IP 动态变化的问题
--port=80：Service 的集群内部端口，与 Pod 的端口一致（nginx 默认端口 80）
--type=NodePort：Service 类型为 NodePort，K8s 会分配一个 30000-32767 之间的随机端口，外部可通过 “节点 IP:NodePort” 访问 Pod

步骤作用

验证 K8s 的服务暴露功能，确保外部能访问集群内的应用。

验证标准

kubectl get svc输出中，nginx 服务的 PORT (S) 列显示 “80:xxxx/TCP”（xxxx 为 NodePort 端口）。

8.3 扩展 Nginx 副本（验证扩容功能）

操作命令

bash

运行

# 扩展副本数为3（K8s会自动调度到可用节点）
kubectl scale deployment nginx --replicas=3

# 查看Pod状态（应显示3个Running的Pod，分布在不同节点）
kubectl get pods -o wide

命令解读

kubectl scale deployment --replicas=3：调整 Deployment 的副本数为 3，K8s 会自动创建新的 Pod 并调度到资源充足的 Node 节点，实现应用扩容。

步骤作用

验证 K8s 的弹性扩容功能，确保能根据业务需求调整应用实例数量。

验证标准

3 个 Nginx Pod 均为 “Running” 状态，且分布在 node01 和 node02 节点（负载均衡）。

8.4 访问测试（验证服务可用性）

操作命令

bash

运行

# 方法一：集群内部访问（Master或Node节点执行）
curl http://<Service ClusterIP>:80  # ClusterIP从kubectl get svc输出获取

# 方法二：外部访问（浏览器或本地终端）
http://192.168.10.20:<NodePort>  # Node01节点IP+NodePort
http://192.168.10.21:<NodePort>  # Node02节点IP+NodePort

验证标准

curl 或浏览器输出 Nginx 的默认欢迎页面（“Welcome to nginx!”）。

注意事项

若外部访问失败，检查：

节点防火墙是否已关闭（systemctl status firewalld）
Service 的 NodePort 端口是否正确（kubectl get svc nginx）
Pod 是否正常运行（kubectl get pods）

九、部署 Kubernetes Dashboard（可视化管理）

9.1 准备 Dashboard 配置文件

操作命令

bash

运行

# 下载官方配置文件（Master节点执行，指定兼容版本v2.0.5）
wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.5/aio/deploy/recommended.yaml -O /opt/k8s/recommended.yaml

版本说明

选用 Dashboard v2.0.5，与 K8s 1.20.11 完美兼容，避免高版本不兼容问题。

9.2 修改配置文件（暴露 NodePort 外部访问）

操作命令

bash

运行

vim /opt/k8s/recommended.yaml

关键修改（找到 Service 部分，约第 40 行）

yaml

kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 30001  # 新增：指定NodePort端口（30001-32767之间）
  type: NodePort       # 新增：设置Service类型为NodePort
  selector:
    k8s-app: kubernetes-dashboard

修改作用说明

默认 Dashboard 的 Service 类型为 ClusterIP（仅集群内部可访问），修改为 NodePort 后，外部可通过 “节点 IP:30001” 访问可视化界面。

9.3 部署 Dashboard

操作命令

bash

运行

# 执行部署
kubectl apply -f /opt/k8s/recommended.yaml

# 查看Dashboard相关Pod状态（确保Running）
kubectl get pods -n kubernetes-dashboard

# 查看Dashboard Service状态（确认NodePort已暴露）
kubectl get svc -n kubernetes-dashboard

验证标准

Dashboard Pod（kubernetes-dashboard-xxx）状态为 “Running”
Service 状态显示 “NodePort”，PORT (S) 为 “443:30001/TCP”

9.4 创建管理员权限账号（避免登录后无权限）

操作命令

bash

运行

# 1. 创建serviceaccount（命名空间：kube-system）
kubectl create serviceaccount dashboard-admin -n kube-system

# 2. 绑定cluster-admin管理员角色（集群级最高权限）
kubectl create clusterrolebinding dashboard-admin --clusterrole=cluster-admin --serviceaccount=kube-system:dashboard-admin

命令解读

serviceaccount：K8s 集群内的服务账号，用于 Pod 或用户访问 API server，此处创建 dashboard-admin 账号用于登录 Dashboard
cluster-admin：K8s 默认的集群管理员角色，拥有所有资源的操作权限（创建、删除、修改 Pod、Service 等）
clusterrolebinding：将 serviceaccount 与 clusterrole 绑定，授予 dashboard-admin 账号管理员权限，避免登录后因权限不足无法查看资源

9.5 获取登录 Token

操作命令

bash

运行

# 方法一：直接获取Token（推荐，便于复制）
kubectl describe secrets -n kube-system $(kubectl -n kube-system get secret | awk '/dashboard-admin/{print $1}')

# 方法二：提取Token到文件（避免复制错误）
kubectl describe secrets -n kube-system $(kubectl -n kube-system get secret | grep dashboard-admin | awk '{print $1}') | grep '^Token' | awk '{print $2}' > /opt/dashboard-token.txt
cat /opt/dashboard-token.txt

步骤作用

Dashboard 默认需要 Token 认证，通过上述命令获取 dashboard-admin 账号的 Token，用于登录可视化界面。

9.6 访问 Dashboard

操作步骤

打开浏览器（推荐 Firefox），输入地址：https://192.168.10.19:30001（Master 节点 IP+30001 端口）
浏览器提示 “安全证书警告”，选择 “高级”→“添加例外”→“确认安全例外”（自签证书正常现象）
选择 “Token” 登录方式，粘贴步骤 9.5 获取的 Token，点击 “登录”

验证标准

登录后可看到集群概览、节点、Pod、Service 等资源，且无权限报错，能正常执行查看、删除等操作。

注意事项

Chrome 浏览器可能无法添加自签证书例外，建议使用 Firefox 或 Edge 浏览器
若登录后看不到资源，检查 clusterrolebinding 是否创建成功（kubectl get clusterrolebinding dashboard-admin）

十、部署 Harbor 私有仓库（Harbor 节点）

10.1 环境准备（Harbor 节点执行）

操作命令

bash

运行

# 1. 确认主机名（已在环境准备步骤完成）
hostname  # 输出 hub.benet.com

# 2. 确认hosts映射（所有节点已配置）
cat /etc/hosts | grep hub.benet.com  # 输出 192.168.10.13 hub.benet.com

# 3. 确认Docker已安装（同前面Docker安装步骤）
docker --version  # 输出 Docker version 19.03.15, build 99e3ed8919

验证标准

主机名、hosts 映射、Docker 版本均符合要求，否则返回对应步骤修正。

10.2 配置 Docker 支持私有仓库（所有节点执行）

操作命令

bash

运行

# 1. 编辑Docker配置文件
vim /etc/docker/daemon.json

# 2. 添加insecure-registries配置（修复原文档Node节点配置错误）
{
  "registry-mirrors": ["https://hub-mirror.c.163.com"],
  "exec-opts": ["native.cgroupdriver=systemd"],
  "log-driver": "json-file",
  "log-opts": {
    "max-size": "100m"
  },
  "insecure-registries": ["https://hub.benet.com"]  # 所有节点统一为Harbor域名，原文档Node节点为hub.kgc.com
}

# 3. 重启Docker生效
systemctl daemon-reload
systemctl restart docker

命令解读

insecure-registries": ["https://hub.benet.com"]：添加 Harbor 私有仓库为不安全仓库，因为 Harbor 使用自签 SSL 证书，Docker 默认拒绝访问未信任的仓库，该配置可允许 Docker 访问
原文档 Node 节点的insecure-registries配置为hub.kgc.com，与 Harbor 节点域名不一致，导致 Node 节点无法登录 Harbor，此处统一修正为hub.benet.com

步骤作用

配置 Docker 信任 Harbor 私有仓库，确保后续能正常登录、上传、拉取镜像。

10.3 安装 Docker Compose（Harbor 依赖）

操作命令

bash

运行

# 方案一：下载安装（无本地文件时使用）
curl -L "https://github.com/docker/compose/releases/download/1.27.4/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose

# 方案二：本地文件安装（有docker-compose文件时使用）
# cp /opt/docker-compose /usr/local/bin/

# 2. 添加执行权限
chmod +x /usr/local/bin/docker-compose

# 3. 验证安装
docker-compose --version  # 输出 docker-compose version 1.27.4, build xxx

命令解读

curl -L ...：从 GitHub 下载指定版本的 Docker Compose，Harbor 1.2.2 兼容 Docker Compose≥1.20.0，选择 1.27.4 稳定版
chmod +x /usr/local/bin/docker-compose：添加执行权限，使 docker-compose 命令可执行
Docker Compose 是 Harbor 的依赖工具，用于编排 Harbor 所需的多个容器（nginx、postgresql、redis 等）

步骤作用

安装 Harbor 所需的容器编排工具，确保 Harbor 能正常启动。

10.4 准备 Harbor 安装包

操作命令

bash

运行

# 1. 上传harbor-offline-installer-v1.2.2.tgz到/opt目录
# 2. 解压安装包到/opt目录
tar zxvf /opt/harbor-offline-installer-v1.2.2.tgz -C /opt

# 3. 进入Harbor目录
cd /opt/harbor

命令解读

tar zxvf harbor-offline-installer-v1.2.2.tgz -C /opt：将 Harbor 离线安装包解压到 /opt 目录，安装包包含 Harbor 的配置文件、安装脚本和离线镜像，无需在线下载。

10.5 配置 Harbor（修改 harbor.cfg）

操作命令

bash

运行

vim /opt/harbor/harbor.cfg

关键配置项修改（按行号定位）

ini

5  hostname = hub.benet.com          # Harbor的访问域名（与主机名、证书一致）
9  ui_url_protocol = https           # 访问协议（启用HTTPS加密）
24 ssl_cert = /data/cert/server.crt  # SSL证书路径
25 ssl_cert_key = /data/cert/server.key  # SSL私钥路径
59 harbor_admin_password = Harbor12345  # 管理员密码（自定义，建议复杂密码）

配置作用说明

hostname：必须与证书的 Common Name 一致，否则证书无效，导致访问失败
ui_url_protocol = https：启用 HTTPS 加密访问，提高镜像传输和登录的安全性
ssl_cert/ssl_cert_key：指定自签证书的路径，后续会生成该证书
harbor_admin_password：设置 Harbor 管理员（admin）的登录密码，用于 Web 界面登录和镜像上传授权

10.6 生成 SSL 证书（Harbor 节点执行）

操作命令

bash

运行

# 1. 创建证书目录（与harbor.cfg配置一致）
mkdir -p /data/cert
cd /data/cert

# 2. 生成私钥（设置密码，后续需使用）
openssl genrsa -des3 -out server.key 2048
# 输入密码（示例：123456，需记住，后续步骤使用）

# 3. 生成证书签名请求（CSR）
openssl req -new -key server.key -out server.csr

生成 CSR 时的交互输入（按提示填写）

plaintext

Enter pass phrase for server.key: 123456（输入步骤2设置的私钥密码）
Country Name (2 letter code) [XX]: CN（国家代码，固定为CN）
State or Province Name (full name) []: BJ（省份，如北京填BJ）
Locality Name (eg, city) [Default City]: BJ（城市，如北京填BJ）
Organization Name (eg, company) [Default Company Ltd]: BENET（组织名，自定义）
Organizational Unit Name (eg, section) []: BENET（部门名，自定义）
Common Name (eg, your name or your server's hostname): hub.benet.com（必须与Harbor域名一致）
Email Address []: admin@benet.com（管理员邮箱，自定义）
A challenge password []: （直接回车，无需设置）
An optional company name []: （直接回车，无需设置）

继续执行证书处理步骤

bash

运行

# 4. 备份私钥（保留带密码的原始私钥）
cp server.key server.key.org

# 5. 清除私钥密码（Harbor启动时无需手动输入密码）
openssl rsa -in server.key.org -out server.key
# 输入私钥密码：123456（步骤2设置的密码）

# 6. 生成自签证书（有效期1000天）
openssl x509 -req -days 1000 -in server.csr -signkey server.key -out server.crt

# 7. 给证书文件添加执行权限
chmod +x /data/cert/*

命令解读

openssl genrsa -des3 -out server.key 2048：生成 2048 位的 RSA 私钥，带密码保护，用于加密证书
openssl req -new -key server.key -out server.csr：生成证书签名请求文件（CSR），包含 Harbor 的域名、组织信息等
openssl rsa -in server.key.org -out server.key：清除私钥密码，Harbor 启动时自动加载私钥，无需手动输入
openssl x509 -req -days 1000 -in server.csr -signkey server.key -out server.crt：生成自签证书，有效期 1000 天，用于 HTTPS 加密

步骤作用

生成 Harbor 所需的 SSL 证书，实现 HTTPS 加密访问，确保镜像传输和登录安全。

验证标准

ls /data/cert应显示 server.key、server.key.org、server.csr、server.crt 四个文件。

10.7 安装 Harbor

操作命令

bash

运行

# 进入Harbor安装目录
cd /opt/harbor

# 执行安装脚本
./install.sh

安装过程说明

安装脚本会自动完成以下操作：

加载 Harbor 离线镜像到 Docker
根据 harbor.cfg 配置生成 Docker Compose 配置文件（docker-compose.yml）
启动 Harbor 所需的所有容器（nginx、harbor-ui、harbor-db 等）

安装成功标志

输出 “Harbor has been installed and started successfully”。

验证步骤

bash

运行

# 查看Harbor相关容器（均为up状态）
docker-compose ps

# 查看Harbor端口（443端口已监听）
netstat -antp | grep 443  # 显示nginx容器监听443端口

验证标准

所有容器状态为 “Up”
443 端口被 nginx 容器监听（Harbor 的 Web 服务和镜像传输端口）

10.8 验证 Harbor Web 访问

操作步骤

打开浏览器（推荐 Firefox），输入地址：https://hub.benet.com
浏览器提示安全证书警告，添加例外后进入登录页面
输入用户名：admin，密码：Harbor12345（harbor.cfg 配置的密码）
登录后创建 “library” 项目（公开项目，用于存储公共镜像）

验证标准

登录成功，可正常创建项目、查看镜像仓库，无访问报错。

10.9 上传镜像到 Harbor（Node 节点执行）

操作命令

bash

运行

# 1. 登录Harbor仓库
docker login -u admin -p Harbor12345 https://hub.benet.com
# 输出 Login Succeeded 即为登录成功

# 2. 给本地nginx镜像打标签（格式：Harbor域名/项目名/镜像名:版本）
docker tag nginx:latest hub.benet.com/library/nginx:v1

# 3. 上传镜像到Harbor
docker push hub.benet.com/library/nginx:v1

命令解读

docker login：登录 Harbor 私有仓库，获取镜像上传权限，用户名和密码为 Harbor 管理员账号
docker tag：给本地镜像打标签，标签格式必须符合 “Harbor 域名 / 项目名 / 镜像名：版本” 规范，否则上传失败，library 是默认公开项目
docker push：将本地镜像上传到 Harbor 的 library 项目，供 K8s 集群拉取使用

验证标准

在 Harbor Web 界面的 “library” 项目中，可看到上传的 nginx:v1 镜像，拉取次数为 0。

注意事项

若登录失败，检查：

Docker 的 daemon.json 是否配置了insecure-registries: ["https://hub.benet.com"]
Harbor 节点的 443 端口是否开放（防火墙已关闭）
证书的 Common Name 是否与 Harbor 域名一致

10.10 K8s 集群使用 Harbor 镜像（Master 节点执行）

操作命令

bash

运行

# 1. 删除之前创建的nginx Deployment
kubectl delete deployment nginx

# 2. 使用Harbor镜像创建Deployment（3个副本）
kubectl create deployment nginx-harbor --image=hub.benet.com/library/nginx:v1 --port=80 --replicas=3

# 3. 暴露Service（NodePort类型）
kubectl expose deployment nginx-harbor --port=80 --type=NodePort

# 4. 查看Pod状态（应正常Running）
kubectl get pods

# 5. 查看Service端口
kubectl get svc nginx-harbor

命令解读

kubectl create deployment nginx-harbor --image=hub.benet.com/library/nginx:v1：使用 Harbor 私有仓库的镜像创建 Deployment，K8s 会自动从 Harbor 拉取镜像
--replicas=3：创建 3 个副本，分布在 Node 节点上
kubectl expose deployment ... --type=NodePort：暴露 Service，外部可通过 NodePort 访问应用

验证标准

kubectl get pods显示 3 个 nginx-harbor Pod 均为 “Running”，无 ImagePullBackOff 错误
浏览器访问http://192.168.10.20:<NodePort>，显示 nginx 欢迎页面
Harbor Web 界面的 nginx:v1 镜像拉取次数变为 3（每个 Pod 拉取一次）

注意事项

若 Pod 启动失败（ImagePullBackOff），检查：

所有 Node 节点是否已登录 Harbor（docker login）
镜像标签是否正确（与 Harbor 中的镜像标签一致）
Harbor 项目是否为公开项目（私有项目需配置镜像拉取密钥）

十一、常见问题排查（测试环境实测修复）

11.1 Master 节点初始化失败（image pull failed）

问题原因：未加载本地镜像，尝试在线拉取 k8s.gcr.io 镜像（国内无法访问）
解决方案：重新执行步骤 5.1，确保所有 K8s 核心镜像已加载（docker images | grep k8s.gcr.io），执行kubeadm reset -f清理环境后重新初始化

11.2 Node 节点状态 NotReady

问题原因：Flannel Pod 未运行或网络配置不一致
解决方案：
1. 检查 Flannel 镜像是否加载（docker images | grep flannel）
2. 检查 Pod 网段是否一致（kubeadm-config.yaml的podSubnet为 10.244.0.0/16）
3. 重启 Flannel Pod：kubectl delete pods -n kube-system -l app=flannel

11.3 Dashboard 登录后无权限

问题原因：clusterrolebinding 未创建或绑定错误
解决方案：重新执行步骤 9.4，创建 serviceaccount 和 clusterrolebinding，验证命令：kubectl get clusterrolebinding dashboard-admin

11.4 Harbor 镜像上传失败（denied: requested access to the resource is denied）

问题原因：镜像标签格式错误或项目为私有
解决方案：
1. 确保镜像标签格式为 “Harbor 域名 / 项目名 / 镜像名：版本”
2. 将 Harbor 项目设置为公开（Web 界面→项目→library→编辑→公开）

11.5 K8s 拉取 Harbor 镜像失败（ImagePullBackOff）

问题原因：Node 节点未登录 Harbor 或私有仓库未配置密钥

解决方案：

所有 Node 节点执行docker login -u admin -p Harbor12345 https://hub.benet.com

若为私有项目，创建镜像拉取密钥：

bash

运行

kubectl create secret docker-registry harbor-secret --docker-server=hub.benet.com --docker-username=admin --docker-password=Harbor12345 -n default
kubectl patch deployment nginx-harbor -p '{"spec":{"template":{"spec":{"imagePullSecrets":[{"name":"harbor-secret"}]}}}}'

十二、部署总结

本文档基于原文档优化，修复了 Harbor IP 冲突、Node 节点 insecure-registries 配置错误、缺少重启步骤等问题，所有步骤均在测试环境验证通过，无报错
核心流程：环境准备→Docker 安装→K8s 组件安装→Master 初始化→Flannel 部署→Node 加入→功能测试→Dashboard 部署→Harbor 部署→镜像使用
关键注意事项：
- 所有节点的主机名、hosts 映射、Pod 网段必须一致
- Docker 版本与 K8s 版本兼容（Docker 19.03.x + K8s 1.20.x）
- Harbor 的域名、证书、Docker 配置必须统一，否则无法正常访问
集群部署完成后，可实现应用部署、弹性扩容、服务暴露、可视化管理、镜像私有化存储等核心功能，满足生产环境基础需求

亚马逊云科技技术品牌专区

更多推荐

open-code-review Codex 插件教程：对话式调用评审技能指南

本文是一份面向新手的 **open-code-review Codex 插件教程**，教你在 Codex 中通过对话式方式调用 open-code-review 的 AI 代码评审技能。open-code-review 是阿里巴巴开源的 AI 代码评审工具，采用"确定性流水线 + LLM Agent"混合架构，内置多语言评审规则（NPE、线程安全、XSS、SQL 注入等），可在 Codex 里用一

亚马逊云科技技术品牌专区

OBS Studio 完整指南：免费开源录屏与直播软件从零上手

想做一场像模像样的直播，或者把屏幕内容录成教程视频，但一想到商用软件的订阅费就有些犹豫？其实你不需要花一分钱。OBS Studio 是一款免费开源的直播与录屏软件，支持 Windows、macOS 和 Linux，采集、混音、编码、推流、录制，一条流水线全包了。## 先搞清楚 OBS Studio 是什么OBS Studio 是一个"场景化"的采集合成工具：你把摄像头、窗口、浏览器、图片、

亚马逊云科技技术品牌专区

如何用MediaCrawler爬取小红书抖音数据？7大平台爬虫从安装到实战完整指南

MediaCrawler 是一个支持小红书、抖音、快手、B站、微博、百度贴吧、知乎的开源自媒体数据采集工具。它能按关键词、按帖子、按创作者主页三种方式抓取笔记/视频内容、评论甚至二级评论，并把结果存成 JSON、CSV、Excel 或数据库。适合做市场调研、竞品监控、内容选题的运营人员，以及想要现成爬虫框架而不想从零写 JS 逆向的开发者。## 从一次"手动抄数据"说起想象这个场景：你负责
