李哥深度学习 第四节 图像分类前置知识
一 、为什么图片分类任务要用卷积神经网络？
前面我们学习了最简单的线性回归，但是其输入是一个向量，而图片分类任务的输入是图片，即使将其展开，也会因为参数量爆炸而不适合做训练，所以需要一种做法来提取特征，降低输入量。
二、卷积神经网络是什么？
1、网络结构

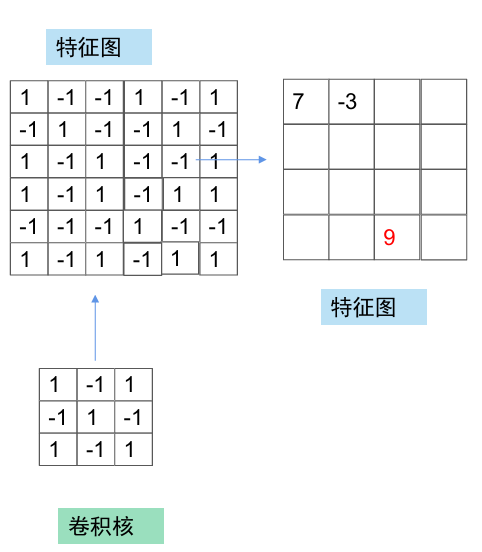

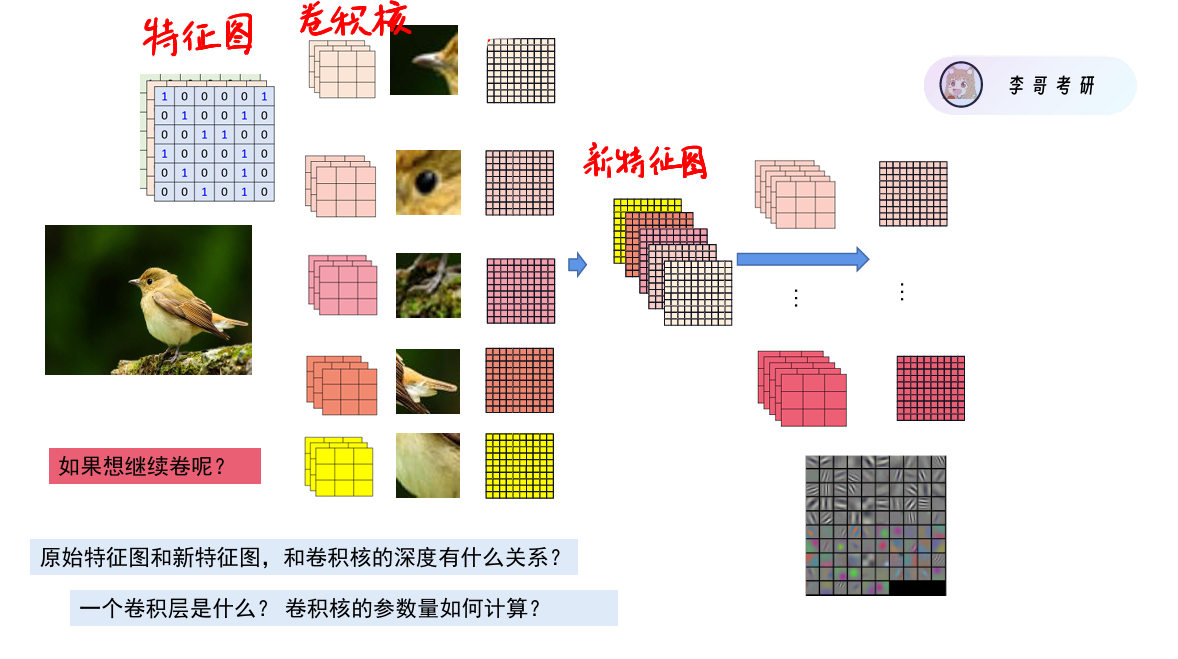

特征图：3x6x6，深度为3，形状为6x6
卷积核：3x3x3，深度为3，形状为3x3
如图所示，3x3的卷积核每次会与特征图上3x3大小的面积上逐元素相乘累加，得到一幅新的特征图
在深度为3时，会先得到深度为3的中间特征图，然后对应位置相加，就可以把深度变成1,然后全部拼起来，变成新特征图
新的特征图： 作为输出，可以与新的卷积核进行卷积

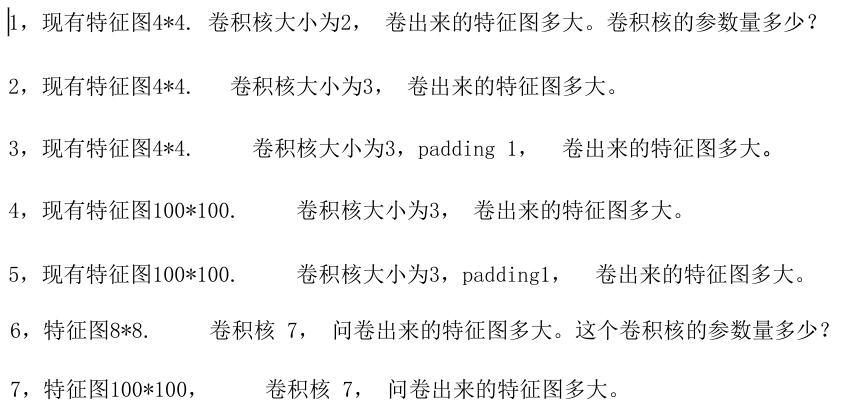

2、网络结构分析与参数量计算
1，3*3
可见，原特征图的宽被卷积了3次，所以新特征图应为3x3

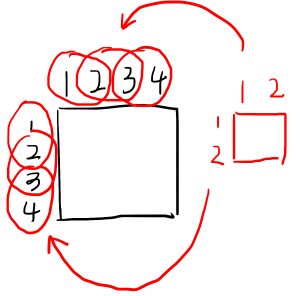

2，2x2
和第一问同理
3，4x4

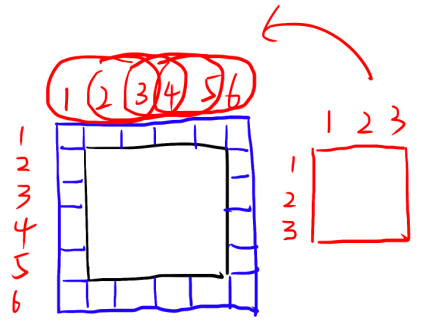

padding是一种防止新特征图不断缩小的方法，它会扩充原本的特征图，并填充0。例如本题padding=1，即：
可见，原特征图的宽均被卷积了4次，所以新特征图应为4x4
4，98x98
通过前面的分析，可以发现原特征图的宽总是被卷积 原特征图的宽 - 卷积核的宽 + 1 次，所以新特征图的宽总是为：
**原特征图的宽 - 卷积核的宽 + 1 **，本题中也就是 100 - 3 + 1 = 98 ，故形状为 98x98
5，100x100
padding=1，故原特征图的宽变为102，新特征图宽为 102 - 3 + 1 = 100 ，故形状为 100x100
6，2x2 7x7
特征图：8-7+1=2，故为2x2
参数量：卷积核参数量就是一共有多少个数，就是7x7
7，94x94
100-7+1=94

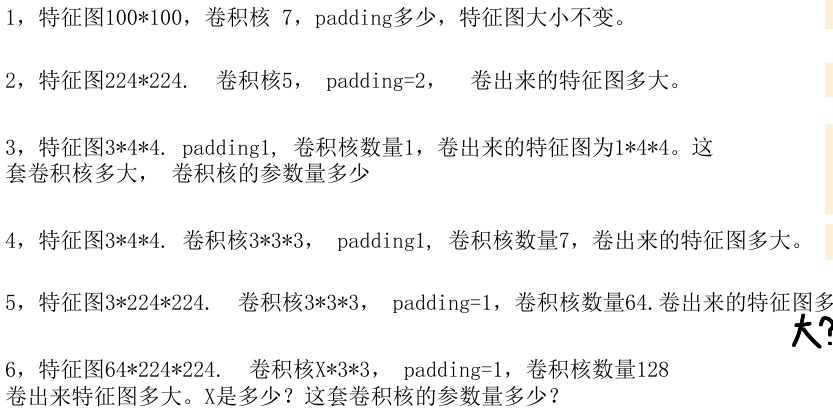

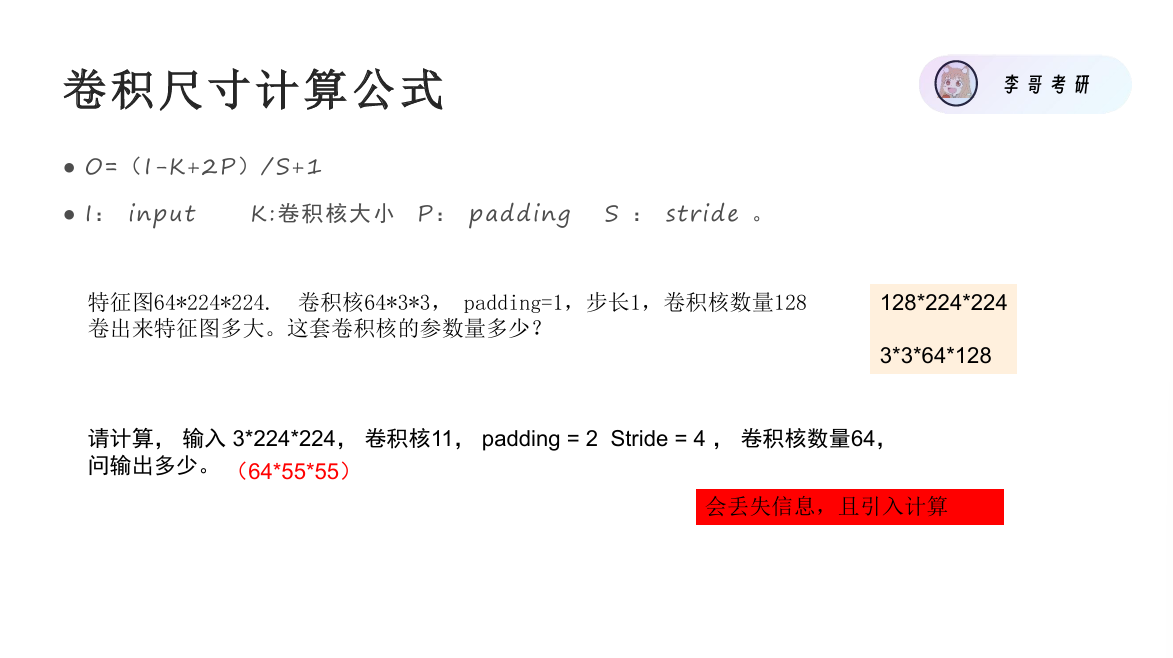

1，3
100+2*padding-7+1 = 100，解得 padding=3
2，224*224
224+2*2-5+1=224
3，3*3*3 27
和卷积核有关的参数有：卷积核数量，卷积核深度和形状
卷积核数量为1已知，卷积核深度与特征图深度相同为3，卷积核形状 4+2*1-x+1=4，解得x=3，故形状为3*3
卷积核参数量为 1*3*3*3=27
4，7*4*4
卷积核数量为7，故卷出7个新的特征图，每个特征图的大小为 4+2*1-3+1=4 即4*4，故为7*4*4
5，64*224*224
224+2-3+1=224，故为64*224*224
6，128*224*224 64 3*3*64*128
224+2-3+1=224,故为128*224*224
X=64，卷积核深度永远与特征图一致
128*64*3*3
3、特征图怎么变小
卷积可以减小特征图，但是不太够。所以又引进了扩大步长和池化的方法

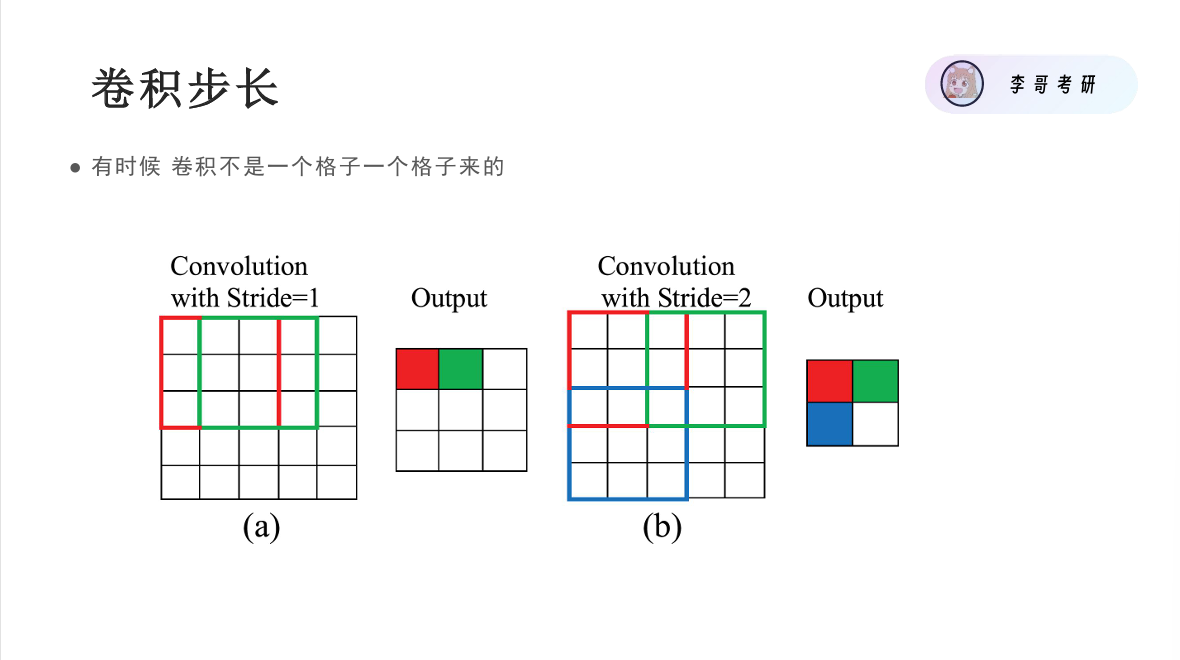

3.1扩大步长

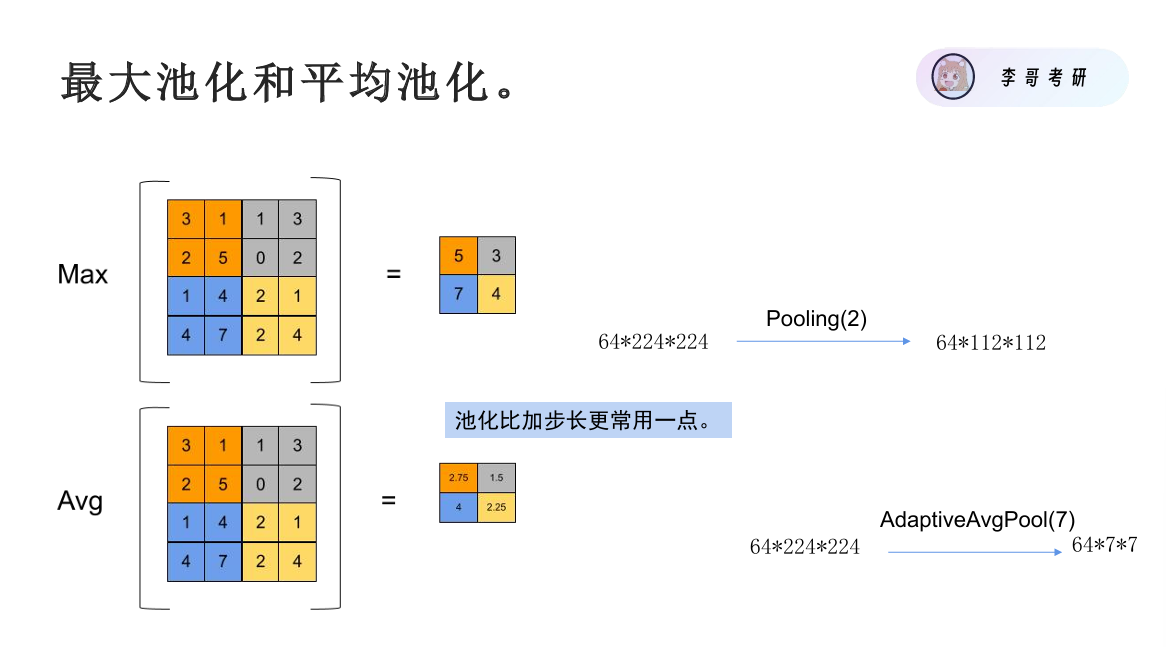

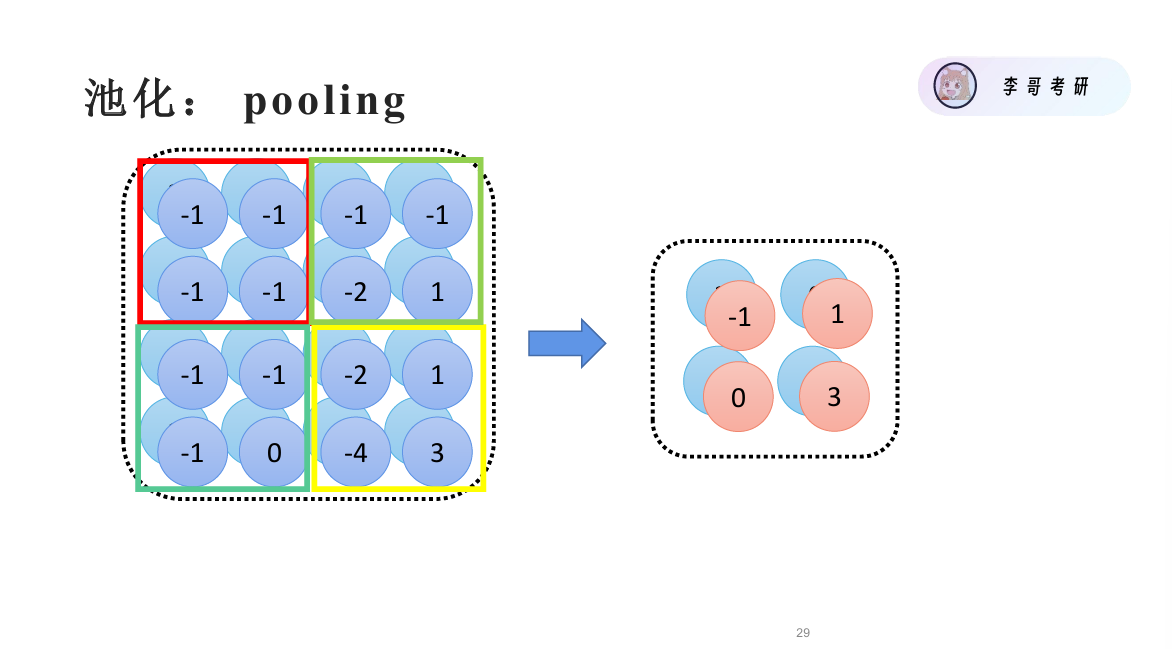

3.2池化(Pooling)
三、卷积神经网络的基本网络结构和loss
1、基本网络结构
卷积核的数量会影响新特征图的深度，卷积核的形状会影响新特征图的形状，所以通过设计这两样参数，理论上我们可以获得任意的输出。
最少的情况下，一次卷积就可以获得想要的结果，但是实战中往往会设计更多的连接层来获得更好的效果

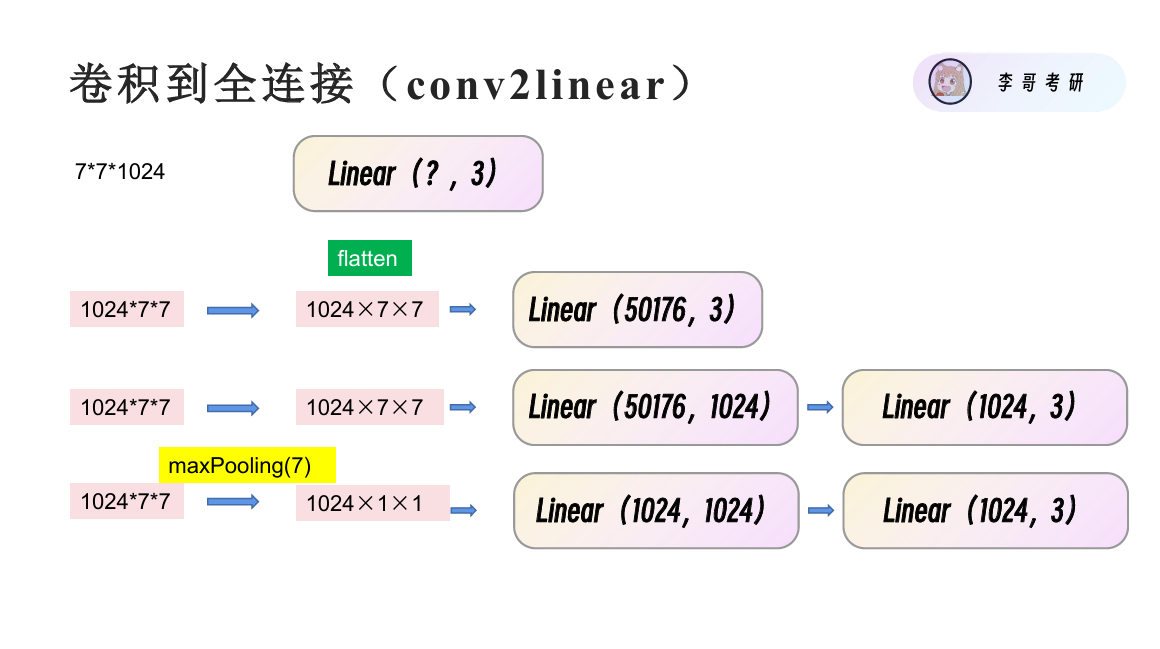

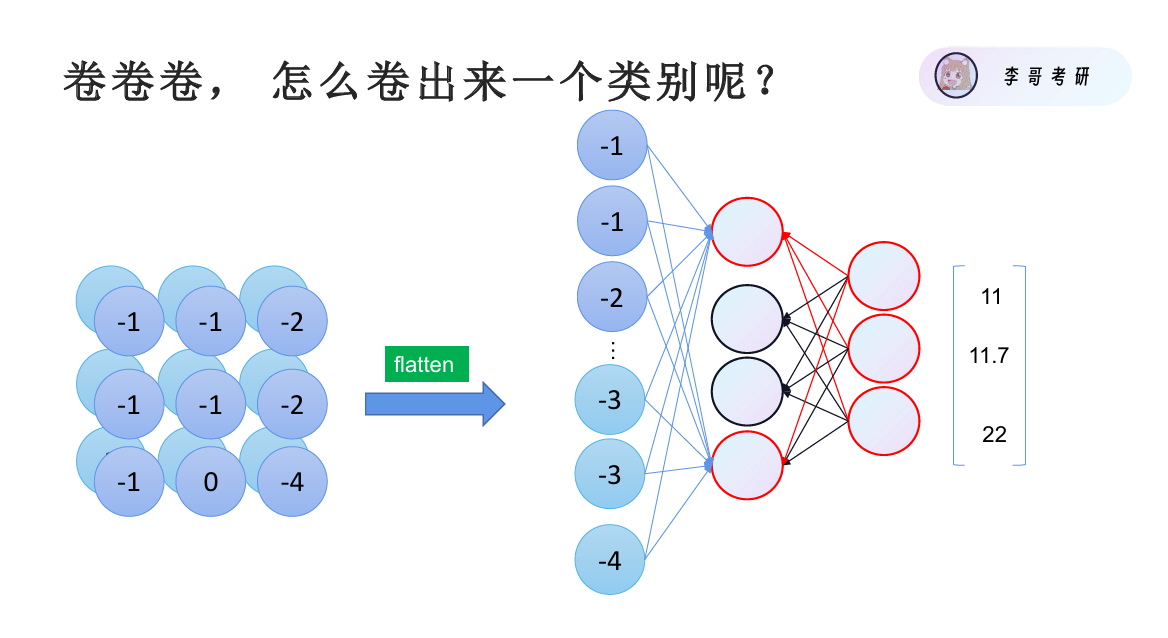

通过卷积和池化，我们缩小了特征图，减小了参数量，然后再进行展开，接入线性回归模型，就可以实现预测。
1024*7*7=50176
2、loss的计算

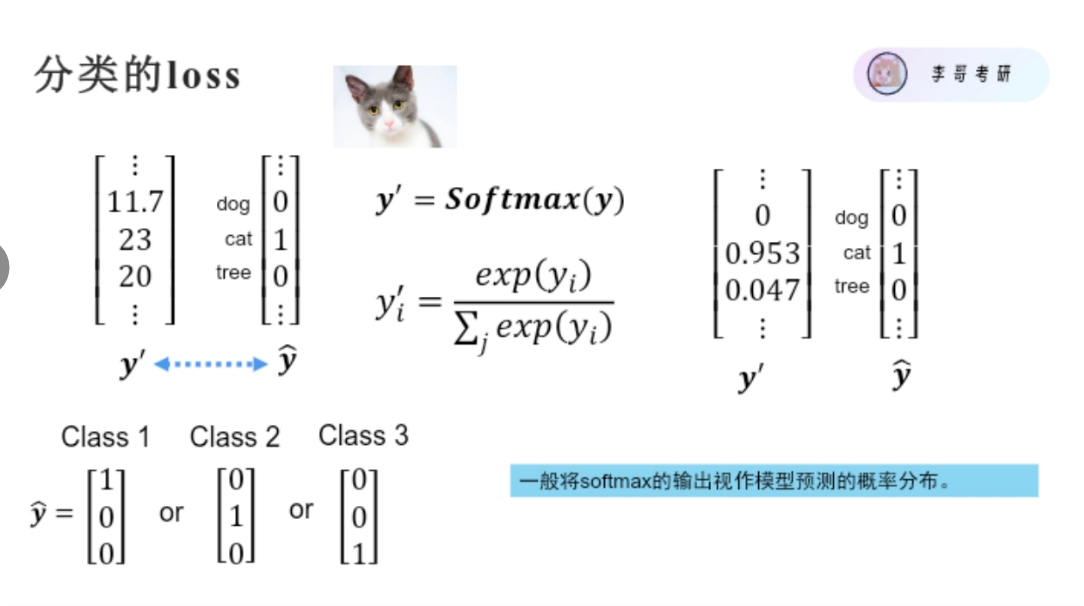

首先，我们可以看到，预测值和真实值往往有较大的差异，所以要先借助Softmax公式，将其映射为概率分布

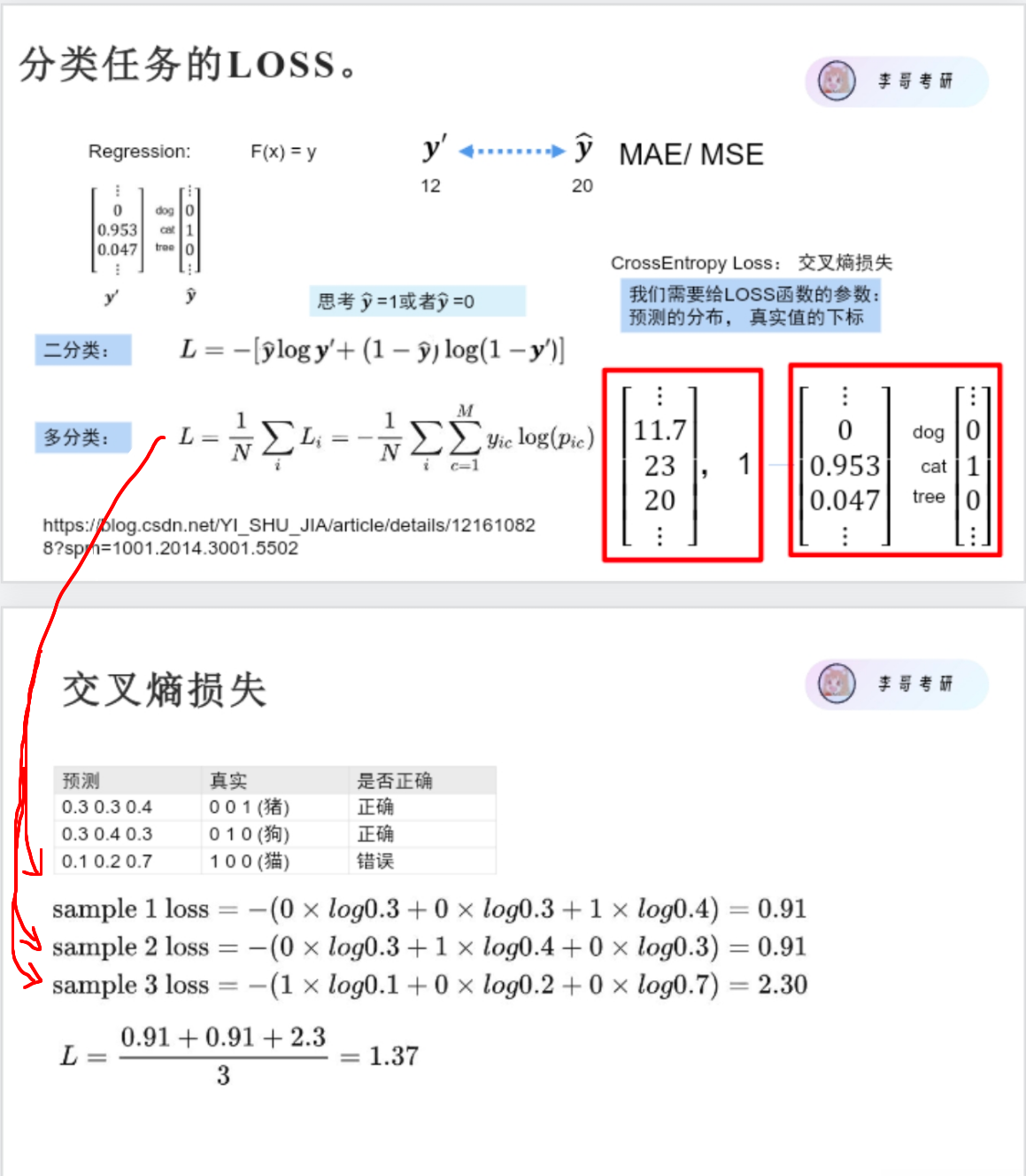

接下来计算loss，下图第一张ppt说的是如何处理求将一个预测向量的loss，第二张ppt说的是如何处理一个batch的loss
四、经典卷积模型
1、AlexNet
1.1模型特点
AlexNet在当时主要的创新点在于relu激活函数，drop out，池化和归一化
drop put是随机丢弃一部分神经元
归一化就是减均值除以标准差

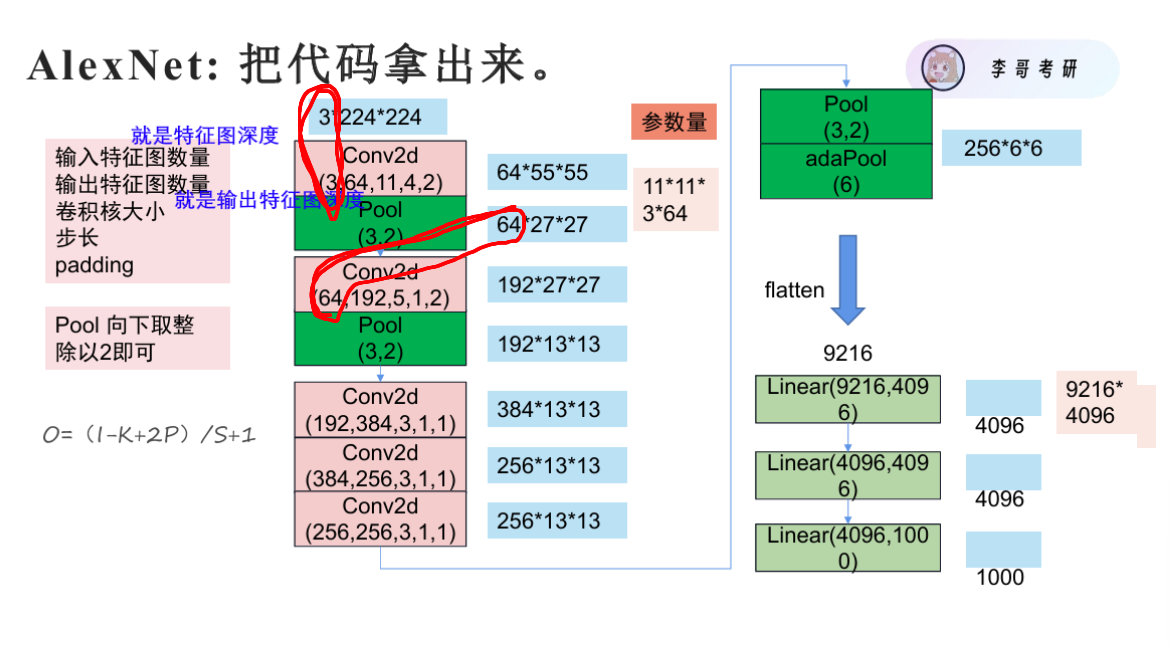

1.2模型分析
输入图片大小为3*224*224
放入卷积层Conv2d(3, 64, 11, 4,2)，输出深度为64，输出宽度(224+2*2-11)/4+1=55.25，得到新特征图64*55*55
池化层为3，步长为2，(55-3+1)/2+1=27.5，故池化后为64*27*27
放入卷积层Conv2d(64, 192, 5, 1, 2)，输出深度为192，输出宽度(27+2*2-5)/1+1=27，得到新特征图192*27*27
池化层为3，步长为2，(27-3+1)/2+1=13.5，故池化后为192*13*13
放入卷积层Conv2d(192, 384, 3, 1, 1)，输出深度为384，输出宽度(13+1*2-3)/1+1=13，得到新特征图384*13*13
放入卷积层Conv2d(384, 256, 3, 1, 1)，输出深度为256，输出宽度(13+1*2-3)/1+1=13，得到新特征图256*13*13
放入卷积层Conv2d(256, 256, 3, 1, 1)，输出深度为256，输出宽度(13+1*2-3)/1+1=13，得到新特征图256*13*13
池化层为3，步长为2，(13-3+1)/2+1=6.5，故池化后为256*6*6
adaPool(6)将尺寸固定为6*6
flatten拉直，拉直后特征量为256*6*6=9216
放入全连接层Linear(9216, 4096)，特征量被映射为4096
放入全连接层Linear(4096, 4096)，特征量被映射为4096
放入全连接层Linear(4096, 1000)，特征量被映射为1000
1.3参数量统计
(每一层的卷积核总大小和偏置量，池化层没有卷积核也就没有参数)
Conv2d(3, 64, 11, 4,2) : 3*11*11*64+64 = 23296
Conv2d(64, 192, 5, 1, 2) : 307392
Conv2d(192, 384, 3, 1, 1)：663936
Conv2d(384, 256, 3, 1, 1)：884992
Conv2d(256, 256, 3, 1, 1)：590080
Linear(9216, 4096) : 9216*4096+4096 = 37752832
Linear(4096, 4096) : 16781312
Linear(4096, 1000) : 4097000
总计：61100840
1.4代码
只有前向
import torchvision.models as models
import torch
import torch.nn as nn
alexnet = models.alexnet()
print(alexnet)
class myAlexnet(nn.Module):
def __init__(self):
super(myAlexnet, self).__init__()
self.conv1 = nn.Conv2d(3, 64, 11, 4, padding=2) #bias 64 23232
self.pool1 = nn.MaxPool2d(3,2)
self.conv2 = nn.Conv2d(64, 192, 5, 1, padding=2)
self.pool2 = nn.MaxPool2d(3,2)
self.conv3 = nn.Conv2d(192, 384, 3, 1, 1)
self.conv4 = nn.Conv2d(384, 256, 3, 1, 1)
self.conv5 = nn.Conv2d(256, 256, 3, 1, 1)
self.pool3 = nn.MaxPool2d(3, 2)
self.pool4 = nn.AdaptiveAvgPool2d(6)
self.fc1 = nn.Linear(9216, 4096)
self.fc2 = nn.Linear(4096, 4096)
self.fc3 = nn.Linear(4096, 1000)
def forward(self, x):
x = self.conv1(x)
x = self.pool1(x)
x = self.conv2(x)
x = self.pool2(x)
x = self.conv3(x)
x = self.conv4(x)
x = self.conv5(x)
x = self.pool3(x)
x = self.pool4(x)
x = x.view(x.size()[0], -1) # view 变形 batch * tezheng ,保留了第一个维度，也就是batch的维度,剩下的全部合并到第二个维度
x = self.fc1(x)
x = self.fc2(x)
x = self.fc3(x)
return x
mymodel = myAlexnet() #实例化
input = torch.ones((4, 3, 224, 224)) # batch * channel * H * W
out = mymodel(input)
print(out.shape)
def get_parameter_number(model):
total_num = sum(p.numel() for p in model.parameters())
trainable_num = sum(p.numel() for p in model.parameters() if p.requires_grad)
return {'Total': total_num, 'Trainable': trainable_num}
print(get_parameter_number((mymodel)))
# print(get_parameter_number((mymodel.conv1)))
# print(get_parameter_number((mymodel.conv2)))
# print(get_parameter_number((mymodel.conv3)))
# print(get_parameter_number((mymodel.conv4)))
# print(get_parameter_number((mymodel.conv5)))
# print(get_parameter_number((mymodel.fc1)))
# print(get_parameter_number((mymodel.fc2)))
# print(get_parameter_number((mymodel.fc3)))
# print(get_parameter_number((mymodel.conv1))['Total']+get_parameter_number((mymodel.conv2))['Total']+
# get_parameter_number((mymodel.conv3))['Total']+get_parameter_number((mymodel.conv4))['Total']+
# get_parameter_number((mymodel.conv5))['Total']+get_parameter_number((mymodel.fc1))['Total']+
# get_parameter_number((mymodel.fc2))['Total']+get_parameter_number((mymodel.fc3))['Total'])

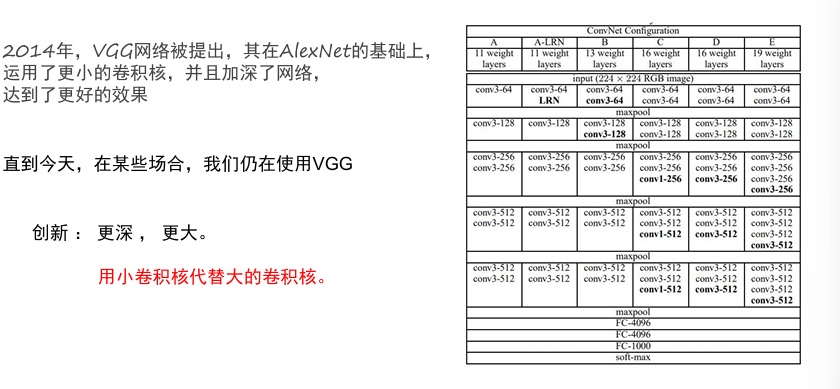

2、VggNet
2.1模型特点

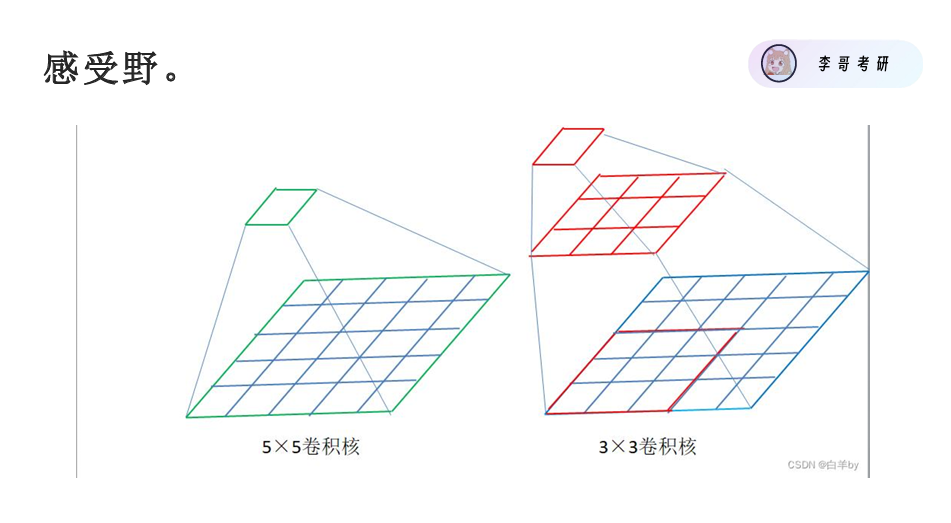

用两次卷积代替了一次卷积

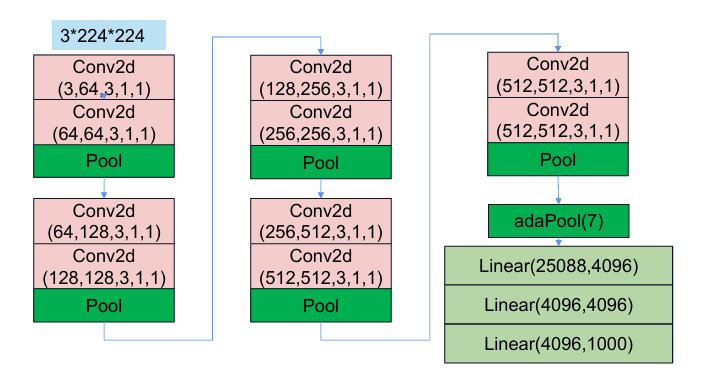

2.2模型分析
输入图片大小为3*224*224
VggNet每个layer都是固定两次卷积一次池化，会提升深度，降低图大小
例如layer1：
放入卷积层Conv2d(3, 64, 3, 1, 1)，新特征图64*224*224
放入卷积层Conv2d(64, 64, 3, 1, 1)，新特征图64*224*224
最大池化MaxPool2d(2)，窗口为2*2，步长为2，新特征图为64*112*112
接下来以此类推，新特征图依次为：
128*64*64
256*32*32
512*16*16
最后一次的池化变为自适应平均池化AdaptiveAvgPool2d(7)，故输出新特征图512*7*7
flatten拉直，拉直后特征量为512*7*7=25088
放入全连接层，特征量依次被映射为4096，1000
2.3参数量统计
layer1 =(64*3*3*3+64)+(64*64*3*3+64)=38720
layer2 = 221440
layer3 = 885248
layer4 = 3539968
layer5 = 4719616
fc1 = 102764544
fc2 = 16781312
fc3 = 4097000
总计：133047848
2.4代码
只有前向
import torchvision.models as models
import torch.nn as nn
vgg = models.vgg13()
print(vgg)
class vggLayer(nn.Module):
def __init__(self,in_cha, mid_cha, out_cha):
super(vggLayer, self).__init__()
self.relu = nn.ReLU()
self.pool = nn.MaxPool2d(2)
self.conv1 = nn.Conv2d(in_cha, mid_cha, 3, 1, 1)
self.conv2 = nn.Conv2d(mid_cha, out_cha, 3, 1, 1)
def forward(self, x):
x = self.conv1(x)
x= self.relu(x)
x = self.conv2(x)
x = self.relu(x)
x = self.pool(x)
return x
class MyVgg(nn.Module):
def __init__(self):
super(MyVgg, self).__init__()
self.layer1 = vggLayer(3, 64, 64)
self.layer2 = vggLayer(64, 128, 128)
self.layer3 = vggLayer(128, 256, 256)
self.layer4 = vggLayer(256, 512, 512)
self.layer5 = vggLayer(512, 512, 512)
self.adapool = nn.AdaptiveAvgPool2d(7)
self.relu = nn.ReLU()
self.fc1 = nn.Linear(25088, 4096)
self.fc2 = nn.Linear(4096, 4096)
self.fc3 = nn.Linear(4096, 1000)
def forward(self,x):
x = self.layer1(x)
x = self.layer2(x)
x = self.layer3(x)
x = self.layer4(x)
x = self.layer5(x)
x = self.adapool(x)
x= self.adapool(x)
x = x.view(x.size()[0], -1)
x = self.fc1(x)
x = self.relu(x)
x = self.fc2(x)
x = self.relu(x)
x = self.fc3(x)
x = self.relu(x)
return x
import torch
myVgg = MyVgg()
img = torch.zeros((1, 3, 224,224))
out = myVgg(img)
print(out.size())
def get_parameter_number(model):
total_num = sum(p.numel() for p in model.parameters())
trainable_num = sum(p.numel() for p in model.parameters() if p.requires_grad)
return {'Total': total_num, 'Trainable': trainable_num}
# print(get_parameter_number(myVgg.layer1))
# print(get_parameter_number(myVgg.layer2))
# print(get_parameter_number(myVgg.layer3))
# print(get_parameter_number(myVgg.layer4))
# print(get_parameter_number(myVgg.layer5))
# print(get_parameter_number(myVgg.fc1))
# print(get_parameter_number(myVgg.fc2))
# print(get_parameter_number(myVgg.fc3))
#
# print("\n")
#
# print(get_parameter_number(myVgg.layer1)['Total']+get_parameter_number(myVgg.layer2)['Total']
# +get_parameter_number(myVgg.layer3)['Total']+get_parameter_number(myVgg.layer4)['Total']
# +get_parameter_number(myVgg.layer5)['Total']+get_parameter_number(myVgg.fc1)['Total']
# +get_parameter_number(myVgg.fc2)['Total']+get_parameter_number(myVgg.fc3)['Total'])
# print(get_parameter_number(vgg))
3、ResNet
3.1模型特点

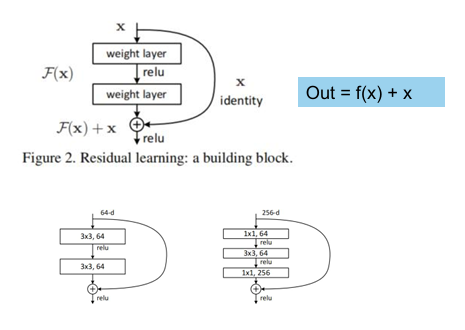

resNet的创新主要在于残差连接和1x1卷积
残差连接将输入x直接加到输出结果f(x)上，是的out=f(x)+x

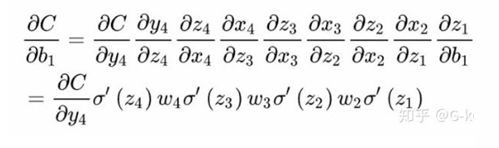

残差连接缓解了梯度消失，因为我们知道网络层数较深时，使用链式求导法则展开很容易让式子变得特别长，
若每一项都小于1，很容易造成梯度特别特别小。而通过残差连接，out=f(x)+x，那么out’=f’(x)+1，可以让偏导数不会消失

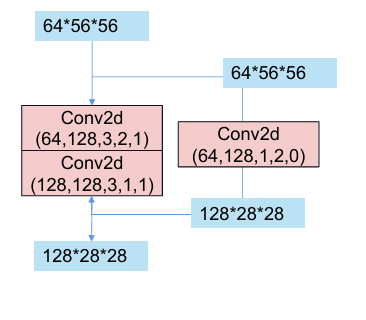

如果输入和输出的维度不匹配会导致无法进行残差连接，比如：
输入维度和输出维度不匹配，于是考虑卷积核使用1x1卷积(也就是卷积核的尺寸为1x1)，同时输出调整为128，通过这两个参数就实现了深度从64->128的变化，然后步长设置为2，这样尺寸的宽会缩小一半，也就是从56*56->28*28，padding不变，就实现了维度的控制。
3.2模型分析

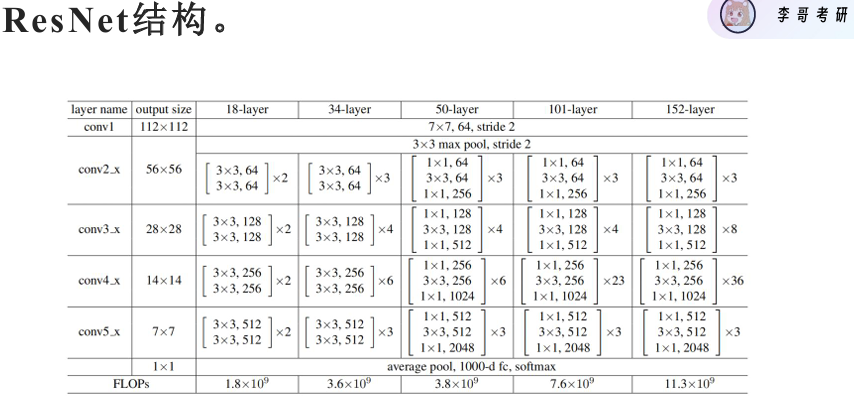

ResNet有很多种结构，本例的代码实现的是18-layer结构。不同于AlexNet和VggNet的固定结构，ResNet这张表参数并不完整，需要自行计算+一些约定俗成的设计思想来完成填补
3.3代码
import torch
import torch.nn as nn
import torchvision.models as models
resNet = models.resnet18()
print(resNet)
class Residual_block(nn.Module): # @save
def __init__(self, input_channels, out_channels, down_sample=False, strides=1): # 步长默认为1
super().__init__()
self.conv1 = nn.Conv2d(input_channels, out_channels,
kernel_size=3, padding=1, stride=strides) # 步长可变
self.conv2 = nn.Conv2d(out_channels, out_channels,
kernel_size=3, padding=1, stride= 1) # 步长恒为1
if input_channels != out_channels: # 若输入通道数和输出通道数不一致，则需要一个1x1的卷积层
self.conv3 = nn.Conv2d(input_channels, out_channels,
kernel_size=1, stride=strides)
else: # 若输入通道数和输出通道数一致，则不需要一个1x1的卷积层
self.conv3 = None
self.bn1 = nn.BatchNorm2d(out_channels) # 批量归一化层
self.bn2 = nn.BatchNorm2d(out_channels) # 批量归一化层
self.relu = nn.ReLU() # ReLU层
def forward(self, X):
out = self.relu(self.bn1(self.conv1(X))) # 经过第一层需要激活
out= self.bn2(self.conv2(out))
if self.conv3:
X = self.conv3(X) # X进行维度变换
out += X # 残差连接
return self.relu(out)
class MyResNet18(nn.Module):
def __init__(self):
super(MyResNet18, self).__init__()
self.conv1 = nn.Conv2d(3, 64, 7, 2, 3)
self.bn1 = nn.BatchNorm2d(64) # 将64个通道的特征图做归一化处理
self.pool1 = nn.MaxPool2d(3, stride=2, padding=1)
self.relu = nn.ReLU()
self.layer1 = nn.Sequential( # 容器模块，用于按顺序堆叠多个神经网络层。
Residual_block(64, 64),
Residual_block(64, 64)
)
self.layer2 = nn.Sequential(
Residual_block(64, 128, strides=2),
Residual_block(128, 128)
)
self.layer3 = nn.Sequential(
Residual_block(128, 256, strides=2),
Residual_block(256, 256)
)
self.layer4 = nn.Sequential(
Residual_block(256, 512, strides=2),
Residual_block(512, 512)
)
self.flatten = nn.Flatten()
self.adv_pool = nn.AdaptiveAvgPool2d(1)
self.fc = nn.Linear(512, 1000)
def forward(self, x):
x = self.conv1(x)
x = self.bn1(x)
x = self.relu(x)
x = self.pool1(x)
x = self.layer1(x)
x = self.layer2(x)
x = self.layer3(x)
x = self.layer4(x)
x = self.adv_pool(x)
x = self.flatten(x)
x = self.fc(x)
return x
myres = MyResNet18()
def get_parameter_number(model):
total_num = sum(p.numel() for p in model.parameters())
trainable_num = sum(p.numel() for p in model.parameters() if p.requires_grad)
return {'Total': total_num, 'Trainable': trainable_num}
print(get_parameter_number(myres.layer1))
print(get_parameter_number(myres.layer1[0].conv1))
print(get_parameter_number(resNet.layer1[0].conv1))
x = torch.rand((1,3,224,224))
out = resNet(x)
out = myres(x)
以上均为课后的个人总结，可能会存在一些问题，欢迎指正
