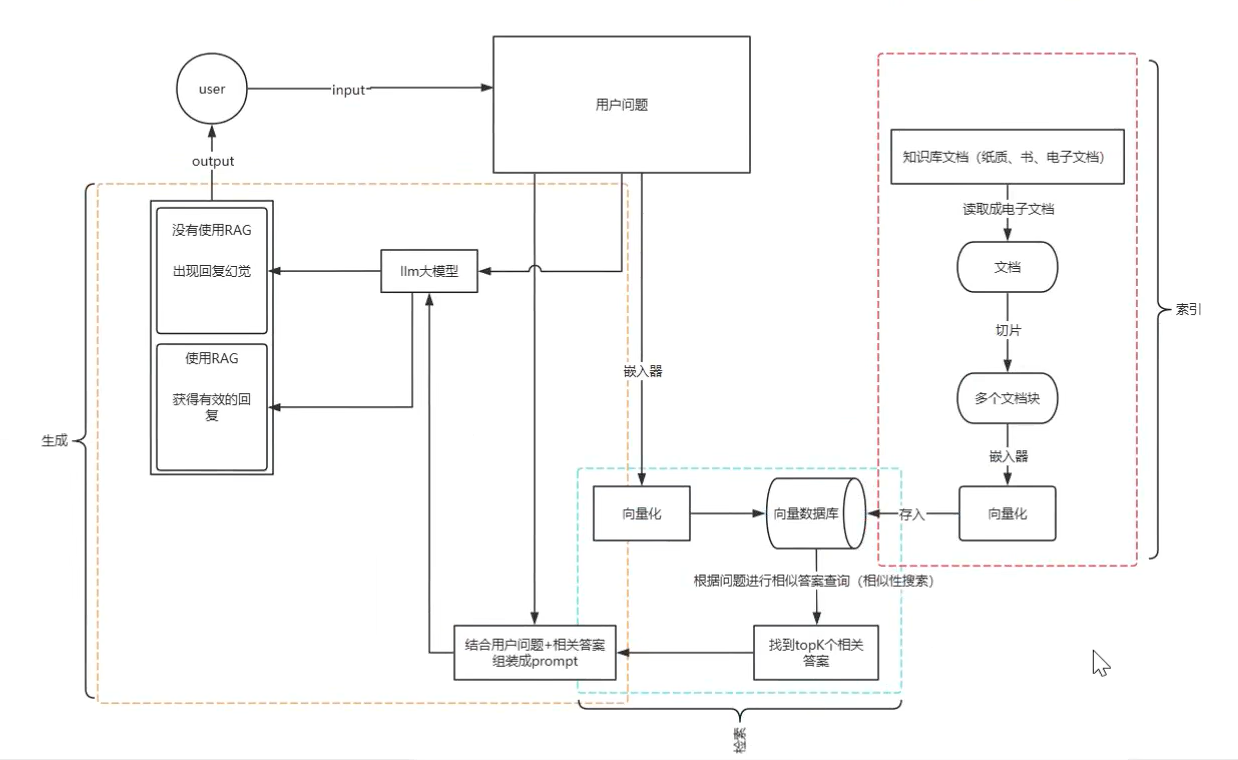

下面这张流程图非常清晰地展示了 RAG（检索增强生成） 系统的完整生命周期：

按照图中划分的三个主要区域（右侧的索引、中间/底部的检索、左侧的生成），我们可以把它看作一个“图书馆管理员”的工作流程。

下面我结合图中的每一个环节为您详细讲解：

---

第一阶段：索引 (Indexing) —— “把书读薄，存入大脑”

（对应图中右侧红色虚线框区域）

这一步是知识准备阶段，发生在用户提问之前。目的是把人类的知识变成机器能理解并快速查找的形式。

1. 知识库文档 (Knowledge Base Docs)：

   • 这是源头，包含各种形式的资料，如纸质书（OCR扫描后）、电子文档（PDF, Word）等。

2. 读取与切片 (Read & Slice)：

   • 文档 -> 切片：LLM 一次处理的长度有限，而且我们只需要找最相关的段落。所以系统会将长文档切割成一个个小的**“文档块” (Chunks)**。

3. 嵌入器 (Embedder)与向量化：

   • 核心步骤：图中的“嵌入器”把这些文字块转换成数学向量（一串数字）。这就好比把“苹果”这个词转换成了坐标 [0.1, 0.8, ...]。

4. 存入向量数据库 (Store in Vector DB)：

   • 这些转化好的向量被存入中间圆柱形的**“向量数据库”**。此时，数据库里存的不是文字，而是代表这些文字含义的“坐标”。

---

第二阶段：检索 (Retrieval) —— “按图索骥，寻找线索”

（对应图中中间及底部的青色虚线框区域）

这一步发生在用户提问时。目的是找出和问题最相关的知识。

1. 用户问题输入：

   • 用户提出了一个问题（User Input）。

2. 问题向量化 (Vectorize Question)：

   • 注意图中有一条线指向了“嵌入器”。系统必须用同一个嵌入模型把用户的问题也变成向量。因为只有向量对向量，才能计算距离。

3. 相似性搜索 (Similarity Search)：

   • 系统拿着“问题的向量”，去“向量数据库”里比对。

   • 原理：计算距离。离得越近，代表含义越相似。

4. 找到 TopK 个相关答案：

   • 数据库返回最相似的 K 个片段（比如最相关的3段话）。这些就是能够回答用户问题的“参考资料”。

---

第三阶段：生成 (Generation) —— “开卷考试，精准作答”

（对应图中左侧橙色虚线框区域）

这一步是组装答案的过程，也是 RAG 的最终目的。图中非常直观地展示了“有RAG”和“无RAG”的区别。

1. 组装 Prompt (Prompt Assembly)：

   • 图中下方的方框写着：“结合用户问题 + 相关答案，组装成 Prompt”。

   • 系统会生成一段话给 AI：“请根据以下参考资料 [TopK的内容] 回答用户的问题 [用户的问题]。”

2. 输送给 LLM 大模型：

   • 这个组装好的超级提示词被送入 LLM。

3. 结果对比（图中的关键对比点）：

   • 路径 A（没有使用 RAG）： 直接把用户问题扔给 LLM。

     • 结果：图中显示 “出现回复幻觉”。因为模型不知道你的私有数据，只能瞎编。

   • 路径 B（使用 RAG）： 把“问题+参考资料”一起扔给 LLM。

     • 结果：图中显示 “获得有效的回复”。AI 基于事实依据进行了总结和回答。

总结图中的核心逻辑

这张图最精髓的地方在于中间那个圆柱体——向量数据库。

• 它左边连着用户的查询。

• 它右边连着知识库的存储。

• 它是连接“用户需求”和“私有知识”的桥梁，通过向量化（Embedder）让两者在数学空间中相遇，最后由 LLM 完成漂亮的各种语言输出。
