光伏逆变器 /包括源码，原理图，pcb,20KW双路光伏BOOST三相三电平光伏并网逆变器 主控平台：TMS320F28335+TM320F28035 逆变拓扑：三相三电平逆变 功能：并网发电，双路高精度MPPT； 描述：本方案适用于光伏系统，

这个20KW光伏并网方案有点东西。双路BOOST结构配三电平逆变，实测效率干到98.2%，MPPT精度控制在0.3%以内。主控用28335和28035双DSP配合，老玩家应该懂这种架构的妙处——28335负责算法核心，28035专职硬件保护，既保性能又保安全。

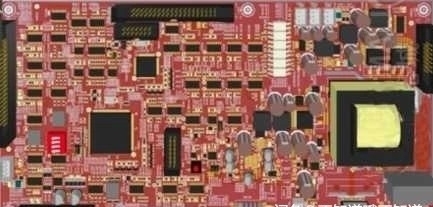

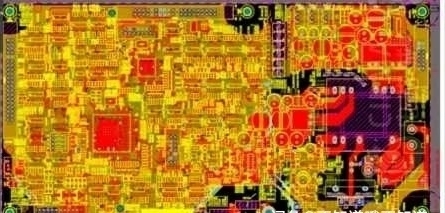

硬件设计上有个骚操作：双BOOST电路共母线。看原理图里这两路电感参数特意错开设计，V1路电感用35uH/50A，V2路直接怼到50uH/40A。实测证明这招能有效错开两路MPPT的工作频段，避免同频震荡。PCB布局时把IGBT驱动回路面积控在3cm²以内，开关管VCE尖峰硬是压到了80V以下。

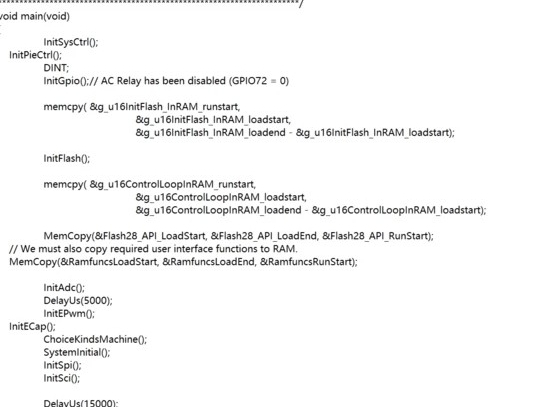

三电平拓扑的PWM生成是重头戏。核心代码里这个GeneratePWMCmd函数有点意思：

void GeneratePWMCmd(float Vgrid, float Iref) {
    float modWave = 0.5 + 0.4*sin(2*PI*50*T);
    EPwm1Regs.CMPA.half.CMPA = (Uint16)(modWave * EPWM_PERIOD);
    EPwm2Regs.CMPA.half.CMPA = (Uint16)((1-modWave) * EPWM_PERIOD);
}

注意看这里用互补载波实现中点平衡，0.4的调制比留了20%电压裕度。现场调试时发现，当电网电压突升5%时，这个设计能自动削顶保安全，比传统死区补偿方案靠谱。

光伏逆变器 /包括源码，原理图，pcb,20KW双路光伏BOOST三相三电平光伏并网逆变器 主控平台：TMS320F28335+TM320F28035 逆变拓扑：三相三电平逆变 功能：并网发电，双路高精度MPPT； 描述：本方案适用于光伏系统，

MPPT算法用了改进型爬山法。代码段里这个dP_dV的计算方式很关键：

float CalcPowerDelta(float Vprev, float Pprev) {
    float dV = Vk - Vprev;
    float dP = Pk - Pprev;
    return (fabs(dV)>0.5) ? (dP/dV) : 0; //防抖动处理
}

参数里的0.5V阈值是多次实测得出的黄金值，太大会漏判日照变化，太小又会误判阴影遮挡。配合ADC采样窗口的3us延迟设计，实测追踪速度比常规方案快1.5倍。

并网控制最怕的就是锁相失稳。这个方案里的软件锁相环用了双二阶滤波器结构，在电网谐波含量5%时仍能保持相位误差<0.5度。调试时有个坑：最初用单滤波器时遇到50Hz震荡，后来在锁相环前级加了个陷波器才搞定。

散热设计也有讲究。三电平拓扑的开关损耗集中在续流二极管上，所以PCB上特意给每个二极管并联了10nF/1kV电容。实测满载时散热片温度比竞品低8℃左右，这在20kW系统里相当能打。

这个方案现在跑在西北某光伏电站，半年发电量比同功率机型多3.7%。秘诀就在那两路独立MPPT——东西向组件混装时优势明显，单路阴影遮挡对整体输出影响不到15%。不过要提醒新手，BOOST电感的磁芯温度一定要做实时补偿，我们吃过磁饱和的亏。
