摘要

高校便捷式问医平台系统是基于Spring Boot开发的一个面向高校学生的在线医疗咨询和预约平台。该系统旨在提供便捷、快速的医疗服务，满足学生对健康咨询和就医的需求。该系统使用Spring Boot作为后端框架，结合相关技术和工具，实现了用户注册、医生咨询、预约挂号等核心功能。同时，系统还提供了学校资讯浏览、就诊信息管理等功能，以提供更全面的医疗服务。经过实际测试，高校便捷式问医平台系统具有良好的稳定性和可用性，满足了高校学生对在线医疗咨询和预约的需求。用户对系统的界面友好性和操作流畅性给予了积极评价。

综上所述，高校便捷式问医平台系统基于Spring Boot的开发，提供了一个便捷、快速的医疗咨询和预约平台，满足高校学生对健康服务的需求。该系统有助于提升学生的就医体验和医疗服务的质量，促进高校健康管理的发展和进步。

关键词：Java；SpringBoot；高校便捷式问医平台系统；MySQL

Abstract

The convenient medical consultation platform system for universities is an online medical consultation and appointment platform developed based on Spring Boot for university students. The system aims to provide convenient and fast medical services to meet the needs of students for health consultation and medical treatment. The system uses Spring Boot as the backend framework, combined with relevant technologies and tools, to achieve core functions such as user registration, doctor consultation, and appointment registration. At the same time, the system also provides functions such as school information browsing and medical information management to provide more comprehensive medical services. After practical testing, the convenient medical consultation platform system in universities has good stability and usability, meeting the needs of college students for online medical consultation and appointment. The user gave positive feedback on the system's user-friendly interface and smooth operation.

In summary, the convenient medical consultation and appointment platform system for universities is developed based on Spring Boot, providing a convenient and fast medical consultation and appointment platform to meet the health service needs of university students. This system helps to improve the medical experience of students and the quality of medical services, promoting the development and progress of health management in universities.

Keywords: Java; SpringBoot; Convenient medical inquiry platform system for universities; MySQL

1 绪论

1.1 选题背景与意义

高校学生通常面临着繁忙的学习和生活压力，很难抽出时间去医院看病或咨询医生。通过该平台系统，学生可以随时随地向医生咨询健康问题，获取专业的建议和指导，提供了便捷的医疗咨询和就医服务。传统的线下就医流程通常需要学生排队等待、填写繁琐的表格，耗费时间和精力。高校便捷式问医平台系统通过在线预约挂号功能，简化了就医流程，学生能够更方便地预约到合适的医生和时间，节省了宝贵的时间和精力。除了提供医疗咨询服务，高校便捷式问医平台系统还可以发布健康教育和宣传内容，为学生提供健康知识和信息。这有助于增强学生的健康意识和自我保健能力，提高整体健康水平。

通过高校便捷式问医平台系统，学生可以更好地了解医生的专业领域和就诊时间，从而更有效地利用医疗资源。这有助于提高医疗服务的效率，减少资源浪费，提高整体医疗系统的运行效率。高校便捷式问医平台系统可以为学校的健康管理工作提供支持。通过收集和分析学生的健康数据，学校可以更好地了解学生的健康状况，制定相应的健康管理策略和措施，提升学生的健康素养和生活质量。

综上所述，开发高校便捷式问医平台系统对于提供便捷、快速的医疗咨询和就医服务，促进学生健康管理，优化医疗资源利用效率具有重要的选题意义。该系统将提升学生的就医体验和医疗服务的质量，为学校的健康管理工作提供有力的支持。

1.2研究目的

提供便捷的医疗咨询和就医服务：高校便捷式问医平台系统旨在通过在线平台为高校学生提供便捷的医疗咨询和就医服务。学生可以随时随地向医生咨询健康问题，获取专业的建议和指导。

简化就医流程：传统的线下就医流程通常需要学生排队等待和填写繁琐的表格，耗费时间和精力。高校便捷式问医平台系统通过提供在线预约挂号功能，简化就医流程，让学生能够更方便地预约到合适的医生和时间。

促进健康教育与宣传：高校便捷式问医平台系统不仅提供医疗咨询服务，还可以通过发布健康教育和宣传内容，为学生提供健康知识和信息。这有助于增强学生的健康意识和自我保健能力。

提升医疗资源利用效率：高校便捷式问医平台系统可以帮助学生更好地了解医生的专业领域和就诊时间，从而更有效地利用医疗资源。这有助于提高医疗服务的效率，减少资源浪费。

支持学校健康管理工作：高校便捷式问医平台系统可以为学校的健康管理工作提供支持。通过收集和分析学生的健康数据，学校可以更好地了解学生的健康状况，制定相应的健康管理策略和措施。

总结： 高校便捷式问医平台系统的研究背景在于解决高校学生面临的医疗服务问题，提供便捷、快速的医疗咨询和就医服务，促进学生健康管理和医疗服务的便利性。该系统的研究和应用将为高校健康管理工作的现代化和智能化提供重要的支持和指导。

1.3论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章为引言，此章节对所设计和实现的系统的背景和意义以及研究的目的进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章为系统需求分析，章节所做的主要的工作是对系统进行了技术、经济和操作方面可行性的分析；对系统实行了总体功能的需求、用例分析。

第三章为系统的设计，主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章就是对系统的实现，根据系统功能的划分，分别的对系统所需要实现的前台客户功能和后台管理员功能进行了分析和说明。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 SpringBoot高校便捷式问医平台系统分析

系统需求分析是系统开发的一个关键环节，它在系统的设计和实现上起到了一个承上启下的位置。系统需求分析是对所需要做的系统进行一个需求的挖掘，如果分析的准确可以精准的解决现实中碰到的问题。如果分析不到位会影响后期系统的实现。一个系统的优秀程度需求分析也是占据了非常大的比例，如果需求分析不到位，后面的系统设计要实现就是一个偏离导航的设计。

2.1 可行性分析

系统可行行分析是对系统对系统可行性进行一个探讨。在探讨系统的可行性上我们主要从技术上的可行性和经济上的可行性以及法律层面的可行性上进行分析，如果三个层面度通过，我们则认为系统是比较可行的。

2.1.1 技术可行性分析

高校便捷式问医平台系统在数据的存储上使用的MySQL数据库，在高校便捷式问医平台系统开发中使用了Java、HTML、TOMCAT、SpringBoot这些开发工具的使用，能够给我们的编写工作带来许多的便利。系统使用B/S模式进行开发，使系统的可扩展性和维护性更佳，减少系统配置代码，简化编程代码，目前B/S模式是目前最受欢迎的一种模式。

2.1.2 经济可行性分析

SpringBoot框架是开源的，拥有大量的社区支持和丰富的学习资源。使用SpringBoot框架进行开发可以降低开发成本，缩短开发周期。此外，SpringBoot框架具备良好的性能和稳定性，可以降低系统的运行成本和维护成本。因此，从经济角度分析是可行的。

2.1.3 操作可行性分析

本系统实现功能的操作很简单，普通电脑的常见配置就可以运行本软件，并且只要粗通电脑使用的基本常识就可以流畅的使用本软件。电脑具备连接互联网的能力，并且可以正常访问系统，并不需要操作者有什么高超的能力，只需了解业务流程，并且按照专业知识进行正确操作即可，所以高校便捷式问医平台系统具备操作可行性。

2.2 系统功能分析

2.2.1 功能性分析

SpringBoot高校便捷式问医平台系统我划分为了学生用户模块，医生用户模块和管理员模块这三大部分。

学生用户模块：

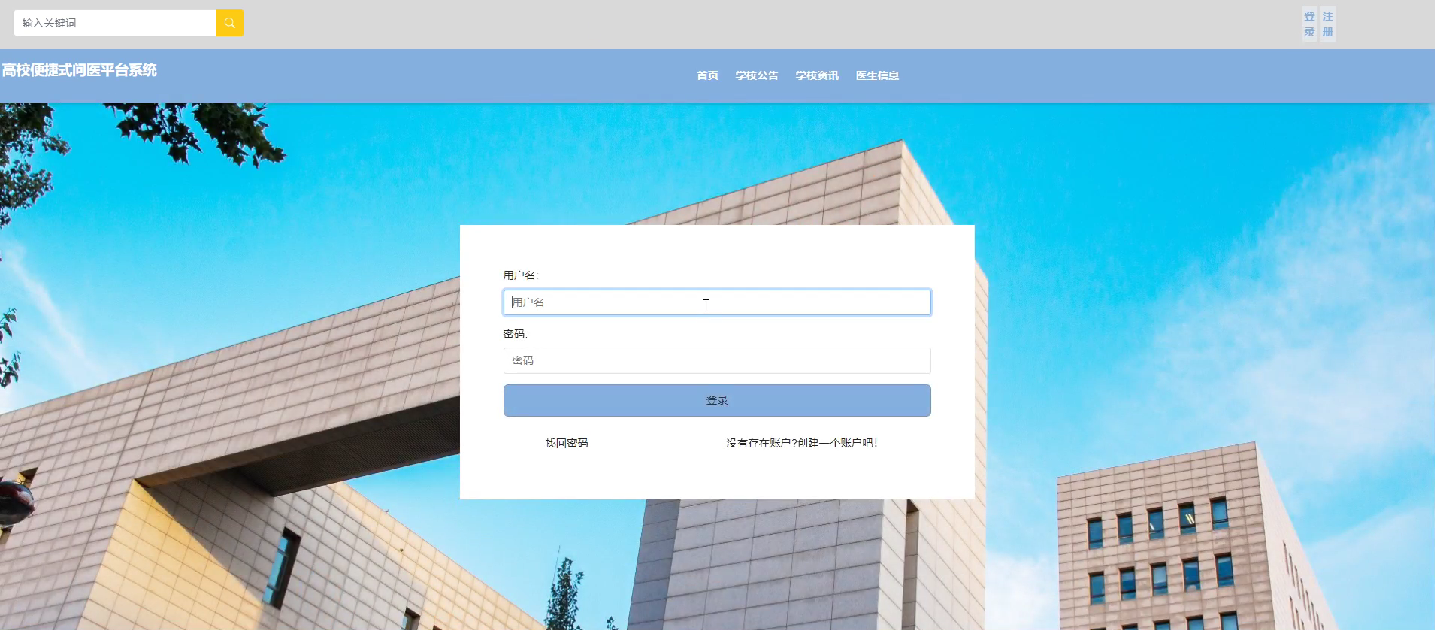

（1）用户注册登录：游客可以随时进入到系统中，对系统中的信息浏览，但是想要实现在线预约等操作，就必须有这个系统的账号，如果没有账号的话，可以注册学生用户进行相关的操作，同时用户还可以通过“我的”这一按钮对个人信息以及操作的信息进行管控。

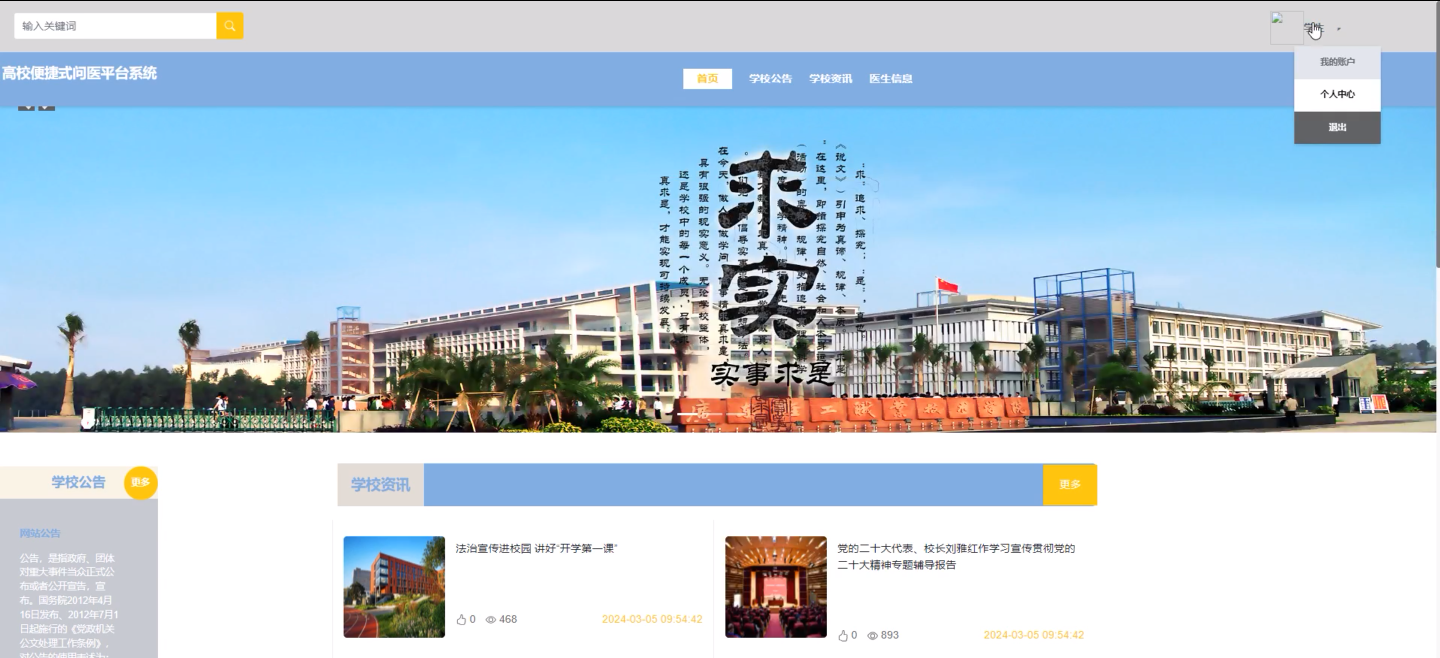

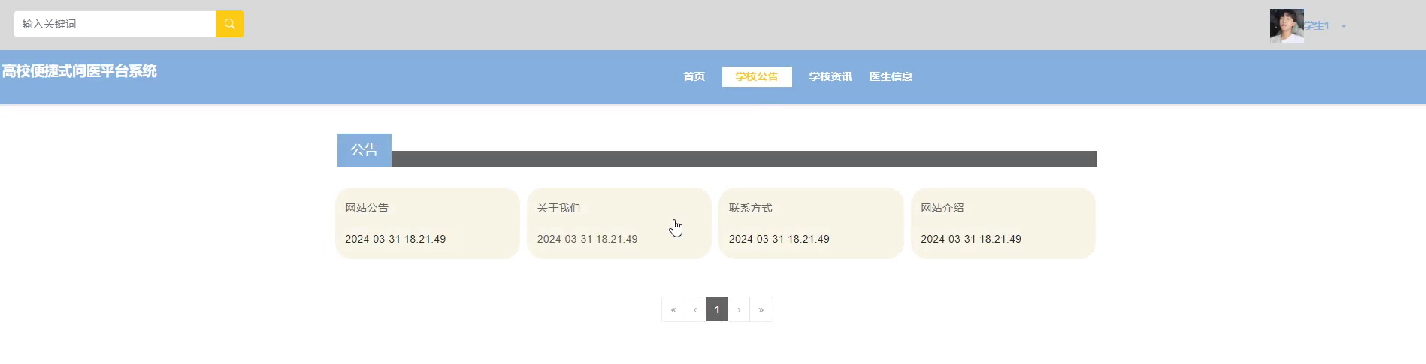

（2）查看高校便捷式问医平台系统的首页信息：高校便捷式问医平台系统的首页信息包含了首页、学校公告、学校资讯、医生信息等。

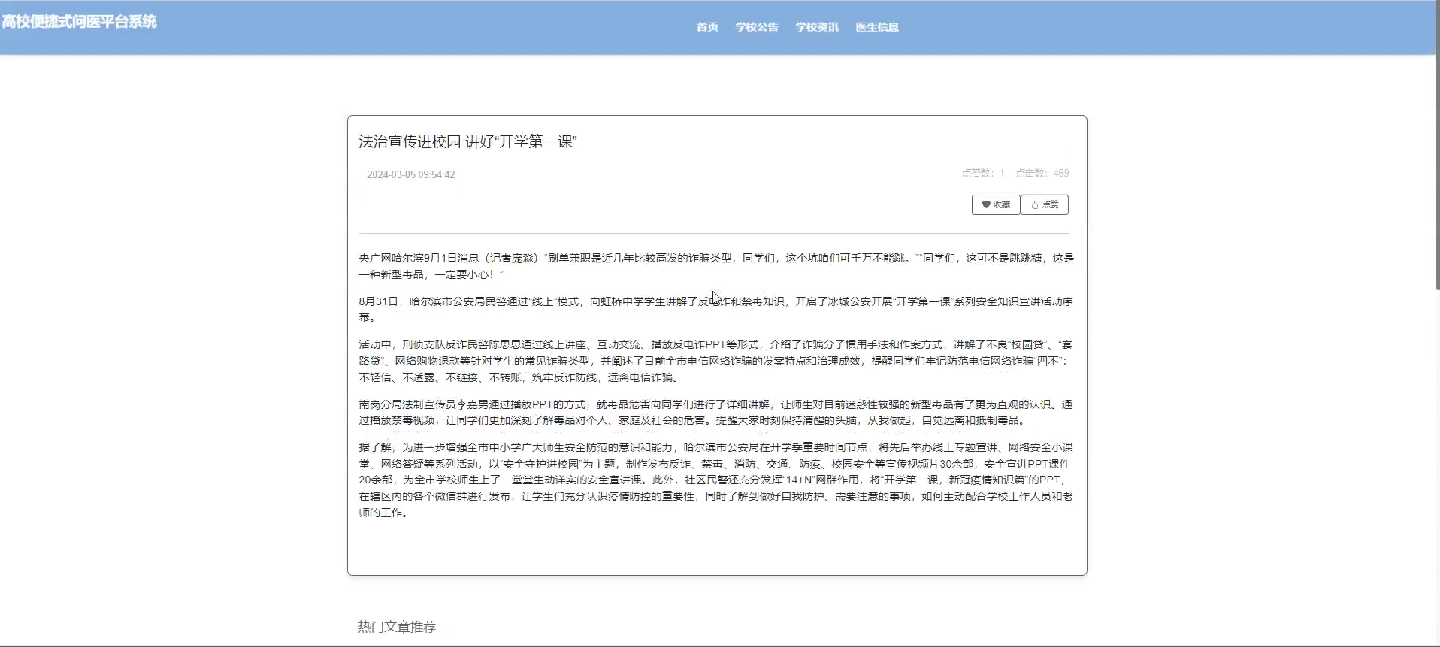

（3）学校资讯：当用户点击“学校资讯”这一菜单按钮，会显示管理员在后台发布的所有的学校资讯，可以查看详情，进行收藏、点赞、评论等。

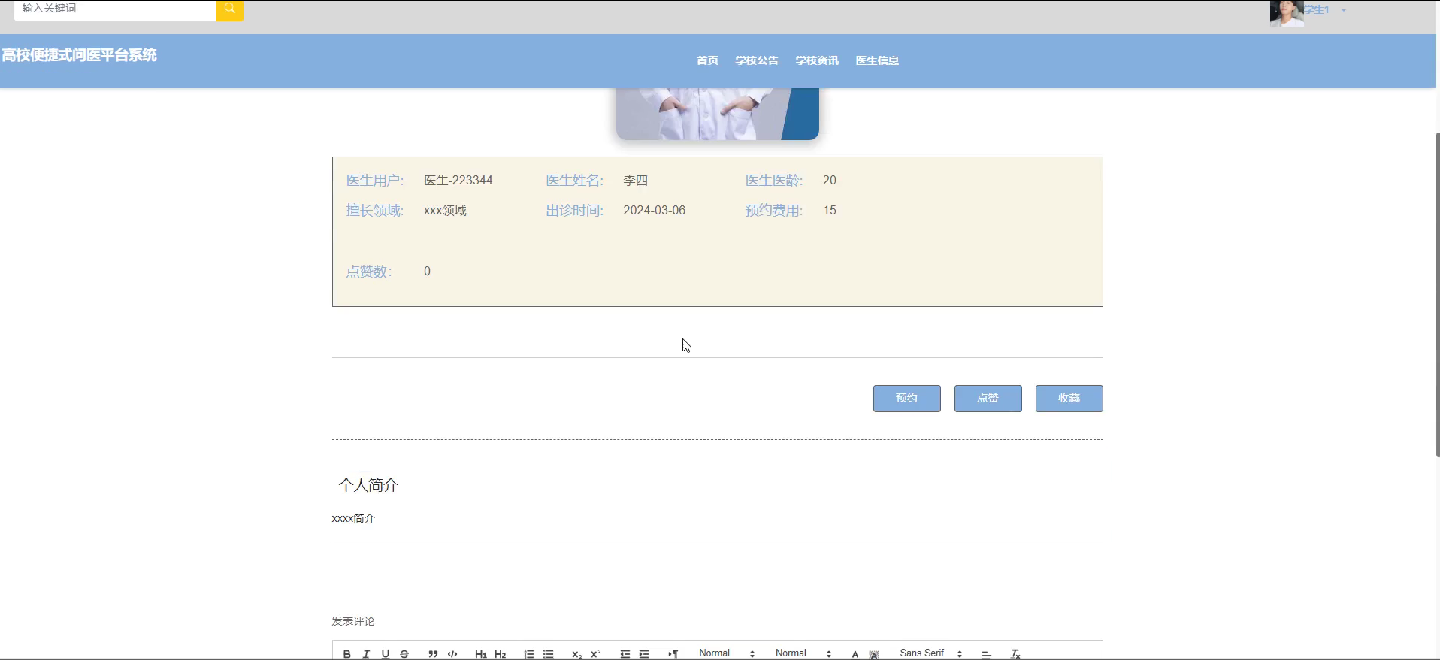

（4）医生信息：用户可以查看医生信息，在查询到自己想要了解的医生信息的时候，可以进入查看详细的介绍，包括医生用户、医生姓名、医生医龄、擅长领域、出诊时间、预约费用等信息，点击“预约”这一按钮以后会跳转到预约挂号填写的界面，根据提示填写好预约信息，点击“提交”以后就完成了；在医生信息详情这个界面，同时支持用户对喜欢的医生信息进行收藏、点赞以及评论的功能。

（6）我的账户：在前台点击“我的”下面的“我的账户”可以对个人资料+密码修改进行管控。

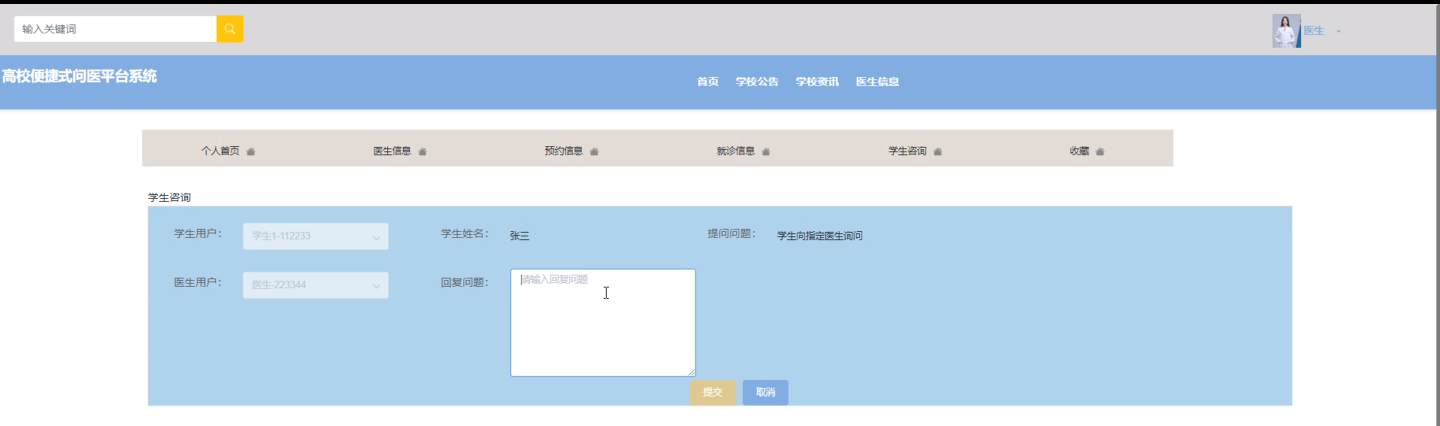

（7）个人中心：学生用户在前台点击“个人中心”可以对个人首页、预约信息、就诊信息、学生咨询和自己收藏等信息进行管理。

医生用户模块：

（1）登录：医生用户根据管理员添加的账号信息进行登录系统。

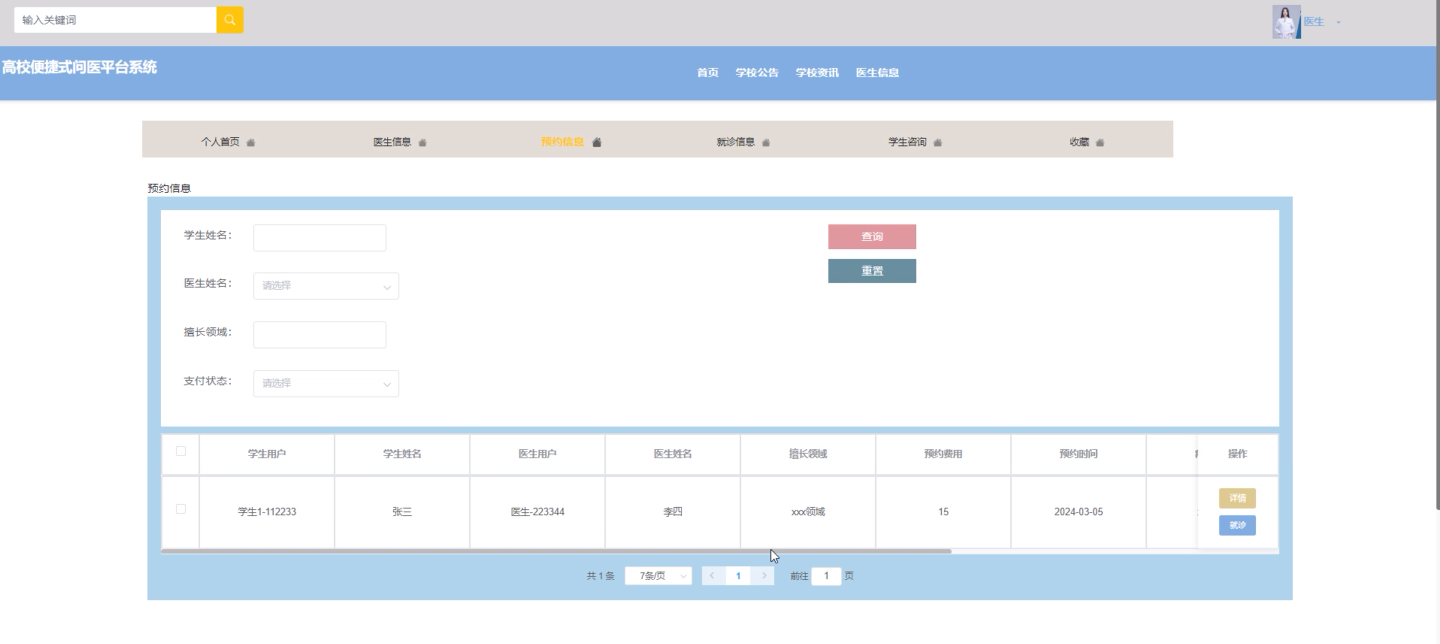

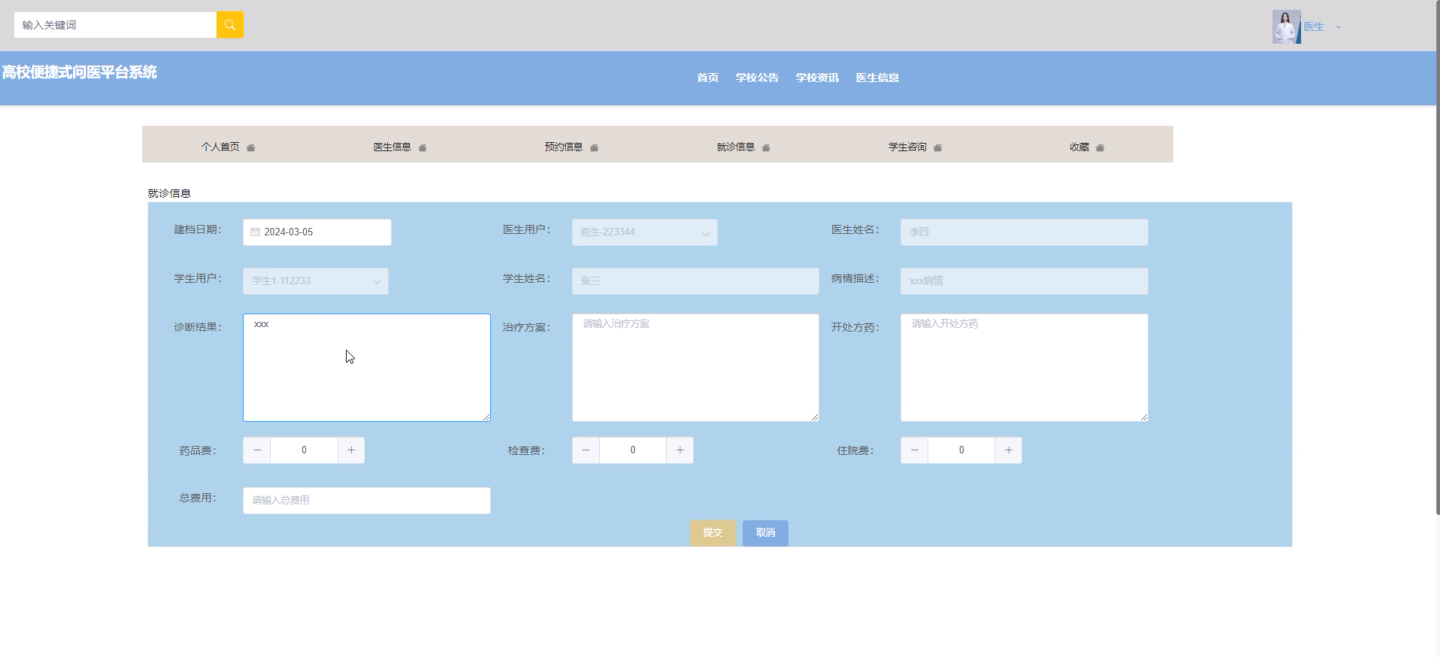

（2）预约信息：医生用户点击“预约信息”会显示所有学生用户的预约信息，点击详情可查看详细信息，点击“就诊”可对患者的诊断结界、治疗方案、开处方药等内容进行添加。

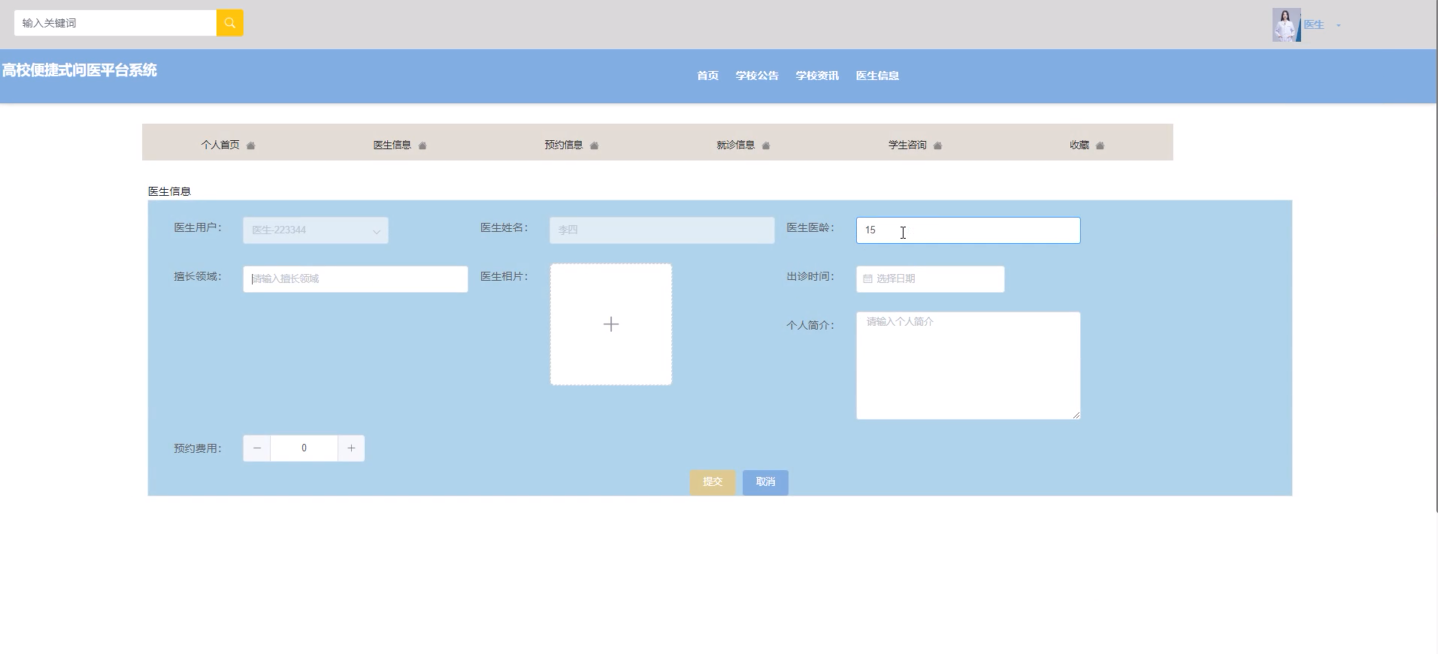

（3）医生信息：医生用户点击“医生信息”可以对自己的医生信息进行管理，可以修改已存在的医生信息，或者发布新的医生信息，也可以对评论信息进行管控。

（4）就诊信息：医生用户点击“就诊信息管理”会显示所有学生用户的就诊信息。

（5）学生咨询：医生用户点击“学生咨询”会显示所有学生的咨询信息并可进行回复操作。

管理员管理模块：

（1）登录：管理员在后台可以输入用户名+密码进行登录，管理员的用户名和密码是在数据库中直接设定好的。

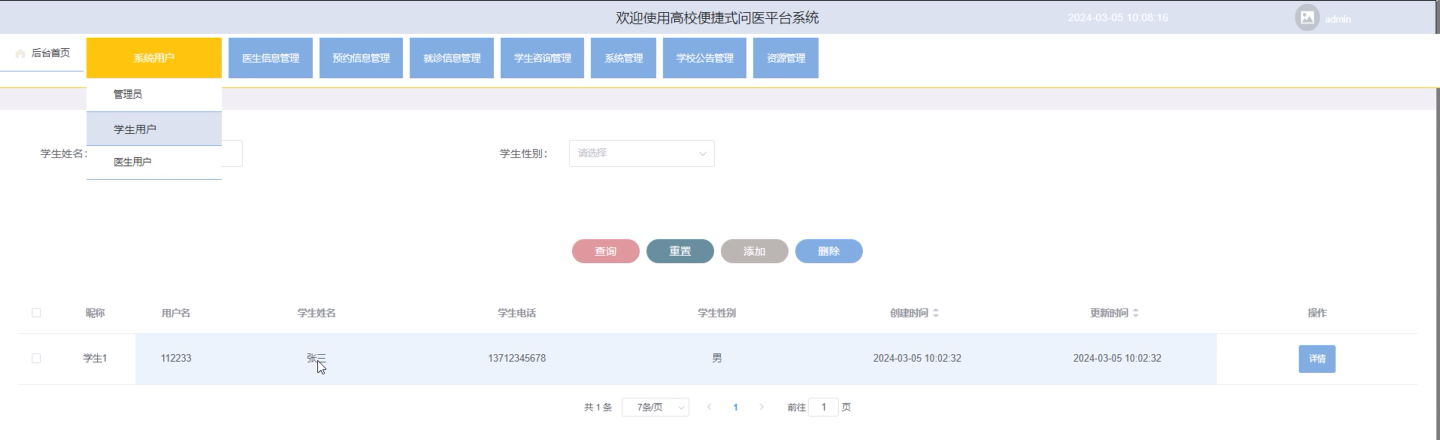

（2）系统用户：管理员可以对高校便捷式问医平台系统中的管理员、医生用户以及前台注册的学生用户进行增删改查。

（3）预约信息管理：管理员点击“预约信息列表”会显示所有学生的预约列表，点击详情查看详细内容。

（4）医生信息管理：管理员点击“医生信息列表”会显示出所有的医生信息，支持输入姓名或擅长领域对医生信息进行查询，同时可查看详情和用户提交的医生评论的信息进行管控。

（5）病历信息管理：管理员点击“病历信息管理”系统会把高校便捷式问医平台系统当中所有患者的病历信息都显示出来，支持通过医生姓名、患者姓名或预约挂号状态对病历信息进行查询。

（6）就诊信息管理：管理员点击“就诊信息列表”会显示所有患者的就诊记录信息，支持通过医生姓名对就诊信息进行搜索查询。

（7）学生咨询管理：管理员点击“学生咨询列表”会显示所有学生对医生咨询的所有信息和医生的回复信息，支持通过学生姓名对学生咨询进行搜索查询。

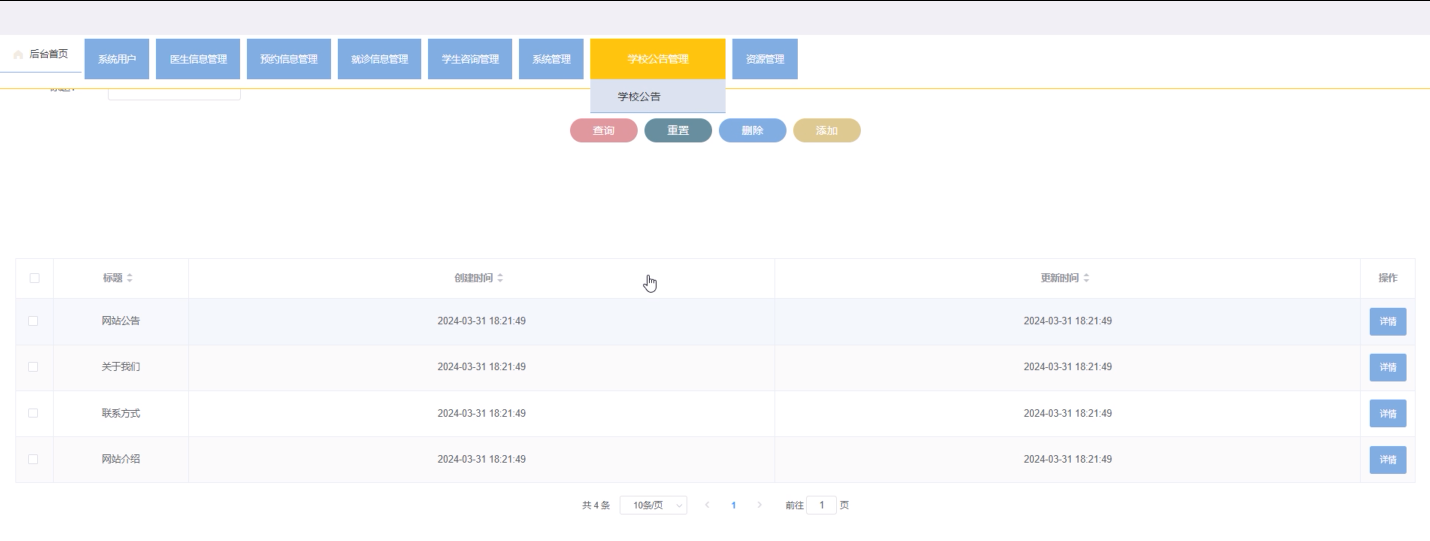

（8）学校公告管理：管理员点击“学校公告列表”会显示出所有的公告信息如果想要添加新的公告信息，点击“学校公告添加”按钮，输入标题、标签、封面等信息，点击“提交”按钮就可以添加了，同时可以选择某一条公告信息，点击“删除”进行删除等操作。

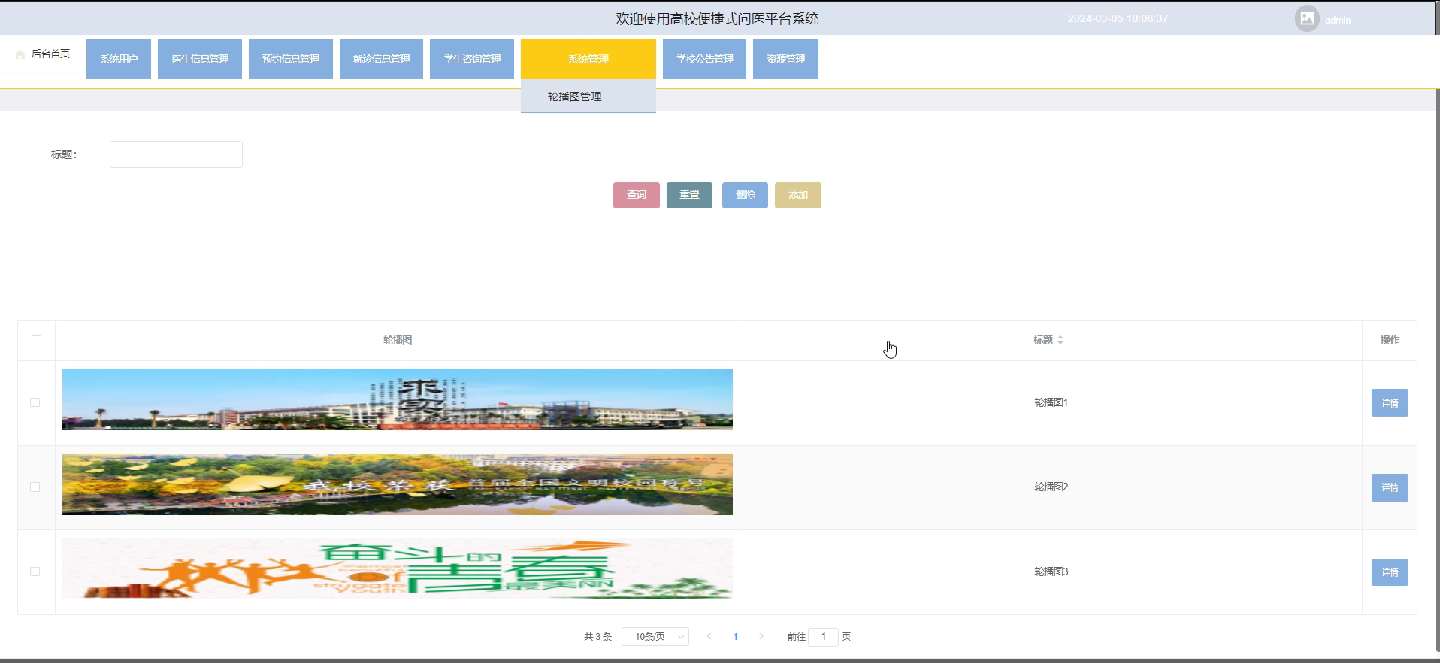

（9）系统管理：管理员点击“轮播图管理”菜单可以对首页展示的轮播图进行管理。

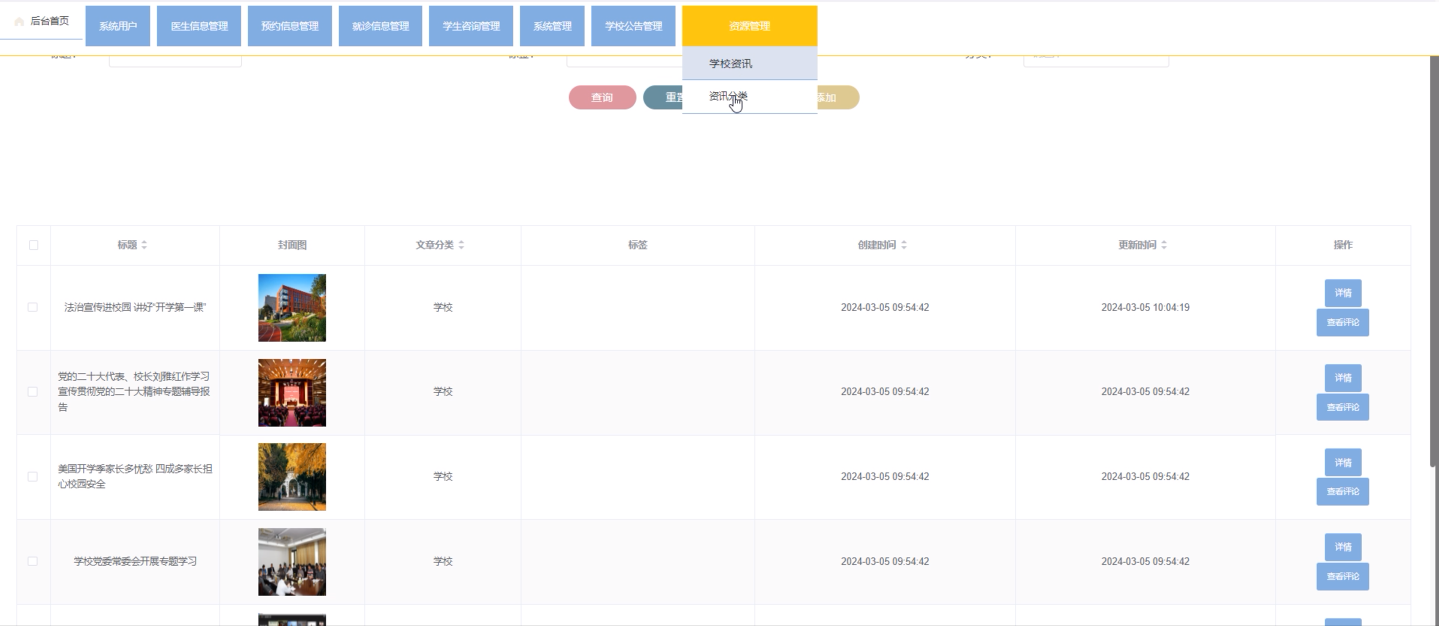

（10）资源管理：管理员可以对高校便捷式问医平台系统前台展示的学校资讯以及学校资讯所属的分类进行管控。

2.2.2 非功能性分析

高校便捷式问医平台系统的非功能性需求比如高校便捷式问医平台系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1高校便捷式问医平台系统非功能需求表

安全性	主要指高校便捷式问医平台系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指高校便捷式问医平台系统能够按照用户提交的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响高校便捷式问医平台系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着高校便捷式问医平台系统的页面展示内容进行操作，就可以了。
可维护性	高校便捷式问医平台系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

SpringBoot高校便捷式问医平台系统的完整UML用例图分别是图2-1、图2-2和图2-3。

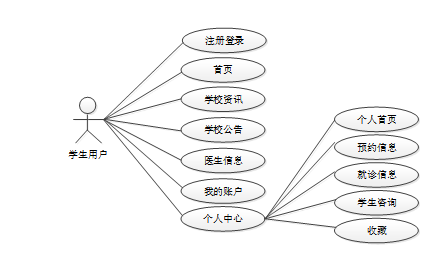

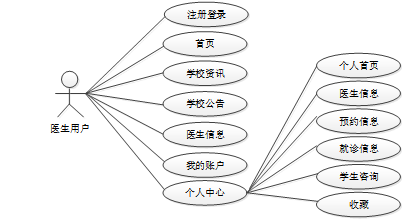

图2-1就是学生用户角色的用例展示。

图2-1 学生用户角色用例图

图2-2就是医生用户角色的用例展示。

图2-2 医生用户角色用例图

图2-3就是管理员角色的用例展示。

图2-3 管理员角色用例图

2.4 系统流程分析

2.4.1 数据流程

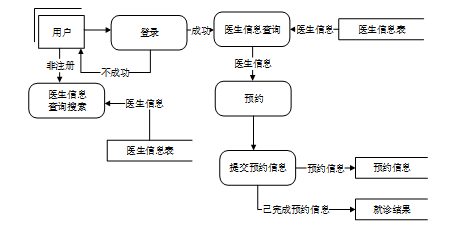

开发高校便捷式问医平台系统最主要的一个目的就是实现用户对医生信息的挂号，图2-4就是系统的数据流图。

图2-4预约操作展开图

2.4.2 业务流程

分析完高校便捷式问医平台系统的数据流，那么接下来我们来看系统的业务流程，图2-5就是业务流程图：

图2-5业务流程图

2.5本章小结

本章主要通过对高校便捷式问医平台系统的可行性分析、功能需求分析、系统用例分析、系统流程分析，确定整个高校便捷式问医平台系统要实现的功能。同时也为高校便捷式问医平台系统的代码实现和测试提供了标准。

3 SpringBoot高校便捷式问医平台系统总体设计

本章主要讨论的内容包括高校便捷式问医平台系统的功能模块设计、数据库系统设计。

3.1 系统功能模块设计

3.1.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本高校便捷式问医平台系统中的用例。那么接下来就要开始对高校便捷式问医平台系统的架构、主要功能和数据库开始进行设计。高校便捷式问医平台系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

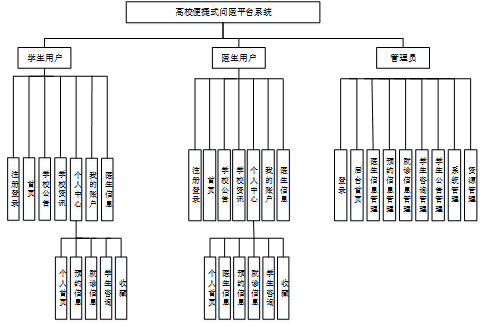

图3-1 系统功能模块图

3.1.2用户模块设计

本系统的用户包括后台管理员和前台用户，两种用户模块的功能基本是相同的，用户比管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

图3-2用户模块结构图

3.1.3 评论管理模块设计

高校便捷式问医平台系统是一个交流性质的公开平台，用户在平台上提交评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的评论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-3评论管理模块结构图

3.1.4医生信息管理模块设计

高校便捷式问医平台系统是中需要存储不少医生信息，其模块功能结构，具体的结构图如下：

图3-4医生信息模块结构图

3.1.5预约信息管理模块设计

高校便捷式问医平台系统最重要的一个功能就是用户提交医生预约信息生成预约信息，其预约信息模块功能结构，具体的结构图如下：

图3-5预约信息模块结构图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

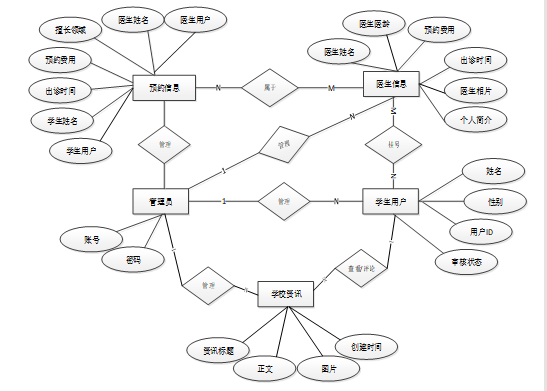

下面是整个高校便捷式问医平台系统中主要的数据库表总E-R实体关系图。

图3-6 系统总E-R关系图

3.2.2 数据库逻辑结构设计

通过上一小节中高校便捷式问医平台系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表appointment_information (预约信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	appointment_information_id	int	10	0	N	Y		预约信息ID
2	student_users	int	10	0	Y	N	0	学生用户
3	student_name	varchar	64	0	Y	N		学生姓名
4	doctor_users	int	10	0	Y	N	0	医生用户
5	doctors_name	varchar	64	0	Y	N		医生姓名
6	proficient_in_areas_of_expertise	varchar	64	0	Y	N		擅长领域
7	appointment_fees	int	10	0	Y	N	0	预约费用
8	appointment_time	date	10	0	Y	N		预约时间
9	disease_description	text	65535	0	Y	N		病情描述
10	pay_state	varchar	16	0	N	N	未支付	支付状态
11	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表doctor_information (医生信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	doctor_information_id	int	10	0	N	Y		医生信息ID
2	doctor_users	int	10	0	Y	N	0	医生用户
3	doctors_name	varchar	64	0	Y	N		医生姓名
4	doctors_medical_experience	varchar	64	0	Y	N		医生医龄
5	proficient_in_areas_of_expertise	varchar	64	0	Y	N		擅长领域
6	doctors_photo	varchar	255	0	Y	N		医生相片
7	visit_time	date	10	0	Y	N		出诊时间
8	personal_profile	text	65535	0	Y	N		个人简介
9	appointment_fees	int	10	0	Y	N	0	预约费用
10	hits	int	10	0	N	N	0	点击数
11	praise_len	int	10	0	N	N	0	点赞数
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表doctor_users (医生用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	doctor_users_id	int	10	0	N	Y		医生用户ID
2	doctors_name	varchar	64	0	Y	N		医生姓名
3	doctors_gender	varchar	64	0	Y	N		医生性别
4	doctors_phone_number	varchar	64	0	Y	N		医生电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表student_consultation (学生咨询)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	student_consultation_id	int	10	0	N	Y		学生咨询ID
2	student_users	int	10	0	Y	N	0	学生用户
3	student_name	varchar	64	0	Y	N		学生姓名
4	asking_questions	text	65535	0	Y	N		提问问题
5	doctor_users	int	10	0	Y	N	0	医生用户
6	reply_to_questions	text	65535	0	Y	N		回复问题
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表student_users (学生用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	student_users_id	int	10	0	N	Y		学生用户ID
2	student_name	varchar	64	0	Y	N		学生姓名
3	student_phone_number	varchar	16	0	Y	N		学生电话
4	student_gender	varchar	64	0	Y	N		学生性别
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表visit_information (就诊信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	visit_information_id	int	10	0	N	Y		就诊信息ID
2	created_date	date	10	0	Y	N		建档日期
3	doctor_users	int	10	0	Y	N	0	医生用户
4	doctors_name	varchar	64	0	Y	N		医生姓名
5	student_users	int	10	0	Y	N	0	学生用户
6	student_name	varchar	64	0	Y	N		学生姓名
7	disease_description	varchar	64	0	Y	N		病情描述
8	diagnostic_results	text	65535	0	Y	N		诊断结果
9	treatment_plan	text	65535	0	Y	N		治疗方案
10	prescription_medication	text	65535	0	Y	N		开处方药
11	drug_expenses	int	10	0	Y	N	0	药品费
12	inspection_fee	int	10	0	Y	N	0	检查费
13	hospitalization_expenses	int	10	0	Y	N	0	住院费
14	total_cost	varchar	64	0	Y	N		总费用
15	pay_state	varchar	16	0	N	N	未支付	支付状态
16	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.3本章小结

整个高校便捷式问医平台系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 SpringBoot高校便捷式问医平台系统详细设计与实现

高校便捷式问医平台系统的详细设计与实现主要是根据前面的高校便捷式问医平台系统的需求分析和高校便捷式问医平台系统的总体设计来设计页面并实现业务逻辑。主要从高校便捷式问医平台系统界面实现、业务逻辑实现这两部分进行介绍。

4.1前台用户功能模块

4.1.1 前台首页界面

当进入高校便捷式问医平台系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，再往下是学校资讯，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2 用户注册界面

高校便捷式问医平台系统的游客和学生用户时可以进行注册登录，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2注册界面图

注册关键代码如下所示。

/**

     * 注册

     * @param user

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(@RequestBody User user) {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

        query.put("username",user.getUsername());

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

4.1.3 用户登录界面

高校便捷式问医平台系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当学生用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到高校便捷式问医平台系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

登录的逻辑代码如下所示。

/**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(phone != null && "".equals(phone) == false){

            map.put("phone", phone);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }else{

            return error(30000, "账号或密码不能为空");

        }

        if (resultList == null || password == null) {

            return error(30000, "账号或密码不能为空");

        }

        //判断是否有这个用户

        if (resultList.size()<=0){

            return error(30000,"用户不存在");

        }

        User byUsername = (User) resultList.get(0);

        Map<String, String> groupMap = new HashMap<>();

        groupMap.put("name",byUsername.getUserGroup());

        List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

        if (groupList.size()<1){

            return error(30000,"用户组不存在");

        }

        UserGroup userGroup = (UserGroup) groupList.get(0);

        //查询用户审核状态

        if (!StringUtils.isEmpty(userGroup.getSourceTable())){

            String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

            String res = String.valueOf(service.runCountSql(sql).getSingleResult());

            if (res==null){

                return error(30000,"用户不存在");

            }

            if (!res.equals("已通过")){

                return error(30000,"该用户审核未通过");

            }

        }

        //查询用户状态

        if (byUsername.getState()!=1){

            return error(30000,"用户非可用状态，不能登录");

        }

        String md5password = service.encryption(password);

        if (byUsername.getPassword().equals(md5password)) {

            // 存储Token到数据库

            AccessToken accessToken = new AccessToken();

            accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

            accessToken.setUser_id(byUsername.getUserId());

            tokenService.save(accessToken);

            // 返回用户信息

            JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

            user.put("token", accessToken.getToken());

            JSONObject ret = new JSONObject();

            ret.put("obj",user);

            return success(ret);

        } else {

            return error(30000, "账号或密码不正确");

        }

}

4.1.4学校资讯界面

当用户点击高校便捷式问医平台系统中导航栏上的“学校资讯”后将会进入到该“学校资讯”列表的界面，然后选择想要看的学校资讯，点击进入到详细界面，在详细界面可以收藏+点赞+评论等操作。学校资讯界面如下图4-4所示。

图4-4学校资讯详情界面图

4.1.5学校公告界面

当学生用户点击高校便捷式问医平台系统中导航栏上的“学校公告”按钮后可查看管理员发布的公告信息，学校公告界面如下图4-5所示。

图4-5学校公告界面图

4.1.6 医生信息界面

用户可以查看医生信息，在查询到自己想要了解的医生信息的时候，可以进入查看详细的介绍，包括医生用户、医生姓名、预约费用、从医时长、擅长领域、个人简介等信息，点击“预约”这一按钮以后会跳转到预约填写的界面，根据提示填写好预约信息，点击“提交”以后就完成了；在医生信息详情这个界面，同时支持用户对喜欢的医生信息进行收藏、点赞以及评论的功能。医生信息详情页面如图4-6所示。

图4-6 医生信息详情界面图

4.1.7预约信息界面

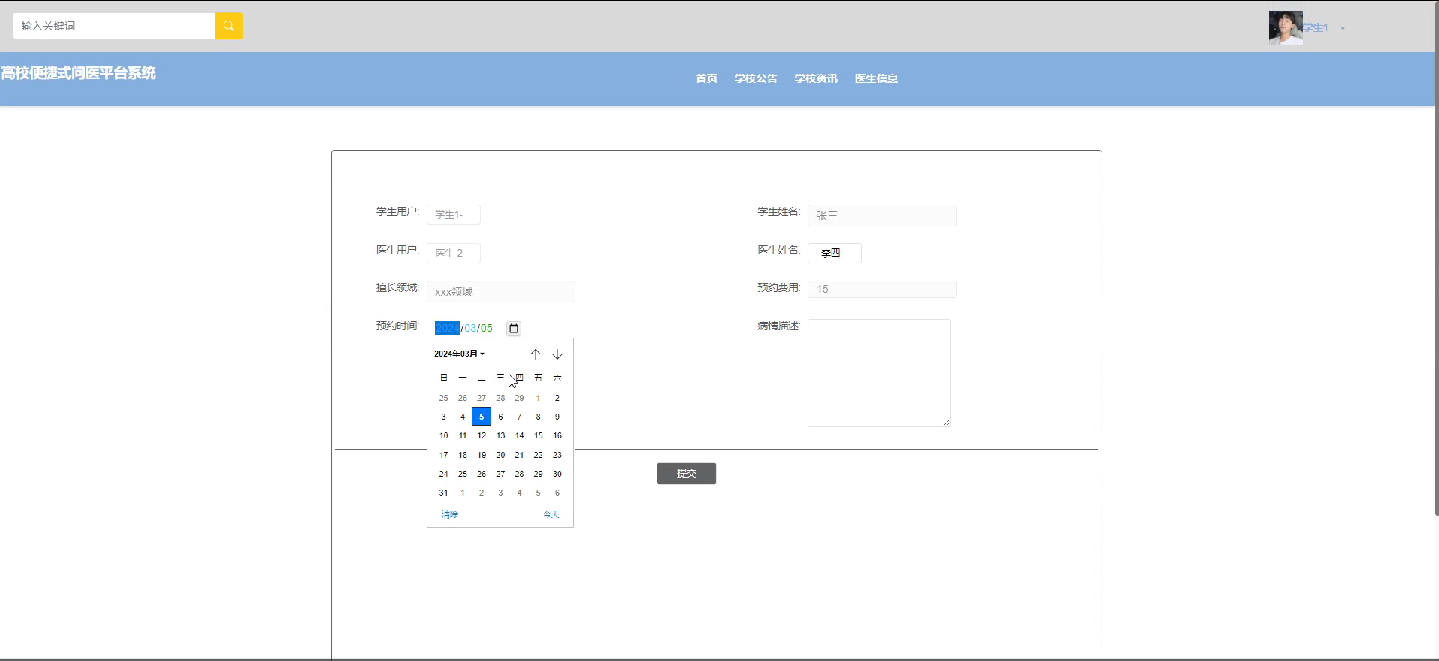

当学生用户在医生详情页面点击“预约”按钮进入到预约信息提交页面，根据系统页面输入预约信息点击提交。预约信息提交界面如下图4-7所示。

图4-7预约信息提交界面图

4.1.8个人中心界面

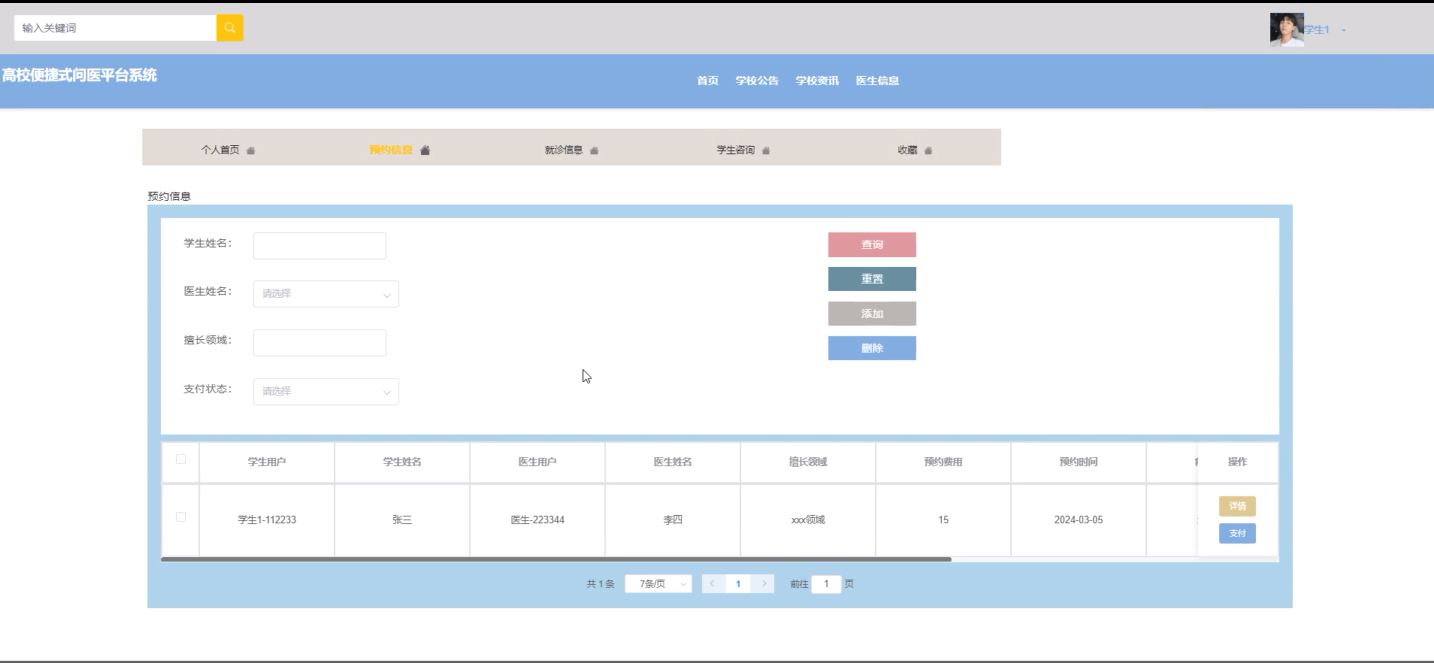

前台学生用户点击右上角“个人中心”模块，可以查看和管理个人相关的信息和任务,包括个人首页、预约信息、就诊信息、学生咨询和收藏的信息。学生用户个人中心界面如下图4-8所示。

图4-8学生用户个人中心界面

4.2后台功能模块

4.2.1医生用户后台管理界面

医生用户点击“医生信息”可以对自己的医生信息进行管理，可以修改已存在的医生信息，或者发布新的医生信息，也可以对评论信息进行管控。添加医生信息界面如下图4-11所示。

图4-11添加医生信息界面图

医生用户点击“预约信息”会显示所有学生用户的预约信息，点击详情可查看详细信息，点击“就诊”可对患者的诊断结界、治疗方案、开处方药等内容进行添加，预约信息界面如下图所示。

图4-9预约信息界面图

图4-10添加就诊信息界面图

学生咨询：医生用户点击“学生咨询”会显示所有学生的咨询信息，可进行详情查看和回复操作。回复咨询如下图所示。

图4-13医生回复咨询界面图

4.2.2管理员系统用户界面

高校便捷式问医平台系统中的管理人员在“系统用户”这一菜单是中可以对注册的学生用户，医生用户以及管理员进行管控。系统用户管理界面如下图4-13所示。

图4-13系统用户管理界面图

4.2.3医生信息管理界面

管理员点击“医生信息列表”会显示出所有的医生信息，支持输入医生姓名或擅长领域对医生信息进行查询，同时可查看详情和用户提交的医生评论的信息进行管控，医生信息管理界面如下图4-14所示。

图4-14医生信息管理界面图

4.2.4系统管理界面

管理人员在“系统管理”这一菜单下是可以对高校便捷式问医平台系统内的轮播图进行添加修改的，其管理界面如下图4-14所示。

图4-15系统轮播图管理界面图

4.2.5学校公告管理界面

管理员点击“学校公告管理”菜单能够对前台展示的学校公告进行管理。添加学校公告界面如下图4-16所示。

图4-16学校公告界面图

4.2.6资源管理界面

管理员点击“资源管理”菜单能够对其下子菜单学校资讯和资讯的分类进行增删改查。界面如下图4-17所示。

图4-17资源管理界面图

5系统测试

5.1 系统测试用例

系统测试包括：用户登录功能测试、医生信息展示功能测试、预约信息添加、学校资讯搜索、密码修改、学生咨询功能测试，如表5-1、5-2、5-3、5-4、5-5、5-6所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

医生信息查看功能测试：

表5-2 医生信息查看功能测试表

用例名称	医生信息查看
目的	测试医生信息查看功能
前提	用户登录
测试流程	点击医生信息列表
预期结果	可以查看到所有医生信息信息
实际结果	实际结果与预期结果一致

添加预约信息界面测试：

表5-3 添加预约信息界面测试表

用例名称	添加预约信息测试用例
目的	测试预约信息添加功能
前提	学生用户正常登录情况下
测试流程	1）点击医生信息，然后点击挂号后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的预约信息
实际结果	实际结果与预期结果一致

学校资讯搜索功能测试：

表5-4学校资讯搜索功能测试表

用例名称	学校资讯搜索测试
目的	测试学校资讯搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的学校资讯
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

学生咨询功能测试：

表5-6学生咨询功能测试表

用例名称	学生咨询测试用例
目的	测试用户学生咨询功能
前提	用户正常登录情况下
测试流程	1）点击学生咨询。 2）填写咨询内容信息，点击进行提交。
预期结果	医生回复咨询信息
实际结果	实际结果与预期结果一致

5.2 系统测试结果

通过编写高校便捷式问医平台系统的测试用例，已经检测完毕用户登录功能测试、医生信息展示功能测试、预约信息添加、学校资讯搜索、密码修改、学生咨询功能测试，通过这6大模块为高校便捷式问医平台系统的后期推广运营提供了强力的技术支撑。

结论

在开发本SpringBoot高校便捷式问医平台系统之前我胸有成竹，觉得很简单，但在实际的开发中我发现了自身的很多问题，许多编程思想和方法都还没有掌握牢靠，比如Jquery、AJAX 、Spring、SpringMVC、MyBatis等许多Java Web开发技术，通过开发这个高校便捷式问医平台系统我成长了很多，懂得了做什么事情都要脚踏实地，不能眼高手低，在本次SpringBoot高校便捷式问医平台系统的开发中我逐渐掌握逐渐熟悉的技术。

本次高校便捷式问医平台系统的开发中我还学会了很多，例如良好的编程思想和完善的规划思想。在着手编程之前需要罗列出程序框架的大概，脑海中构建出程序的主题框架。做好这一步我们才能胸有成竹的经行开发项目。当设计框架了熟于心之后，需要思考本次编程所需的主要知识点和技术点，并充分学习。如此一来项目的开发才能循序渐进、如丝般顺滑，长久以往就能养成良好的开发习惯。一个程序好不好还要看出的bug多不多，如果在项目完成前做好bug的查验与预防可能发生的事故才能保证程序的稳定长久性运行。如果项目在完工后出现各种问题自己，那么在进入社会后，不仅会给公司团队带来麻烦和增加不必要的工作，还会导致客户流失，公司对自己的评价下降。

在本次项目中我也暴露了诸多问题。对于SpringBoot的编程知识有所欠缺，环境配置和算法上出现诸多问题，时常导致项目运行出错，或者目标的实现有问题。或者实现想法时算法未优化，使得代码冗长，程序运行不顺畅。
