新建 RT-LAB 项目向导

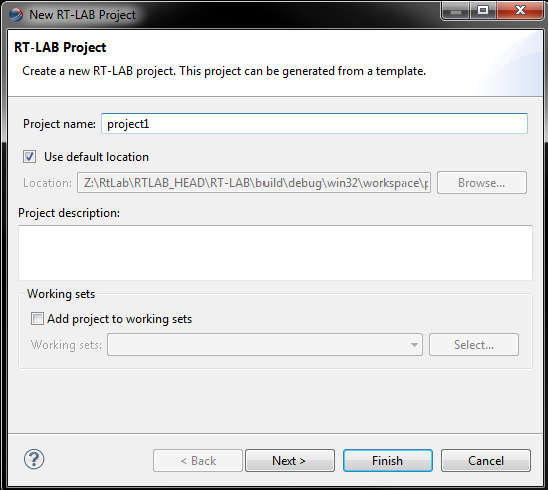

使用 文件 > 新建 > RT-LAB 项目 在工作台中创建新项目。

每个仿真模型都必须属于一个项目。有关项目和其他相关概念的详细说明，请参阅项目资源管理器。此对话框说明如何创建新的空项目或包含模型的项目。

项目名称	新项目的名称。此字段用于创建新项目。项目名称在当前工作空间内必须是唯一的。
使用默认位置	RT-LAB 存储项目的默认位置是 $workspaceDirectory$ 目录。取消选中“使用默认位置”以指定默认位置以外的位置。您可以键入新位置或浏览以选择文件系统位置。在更改项目位置之前，请阅读项目资源管理器文档中的“组织资源”部分。
项目描述	与新项目关联的简短描述。

创建新（空）项目

输入有效参数后，可以通过单击向导第一页上的 <完成> 按钮来创建空项目。然后，您可以使用新建 RT-LAB 模型向导或添加模型向导分别向此项目添加新的或现有的模型。

从模板创建新项目

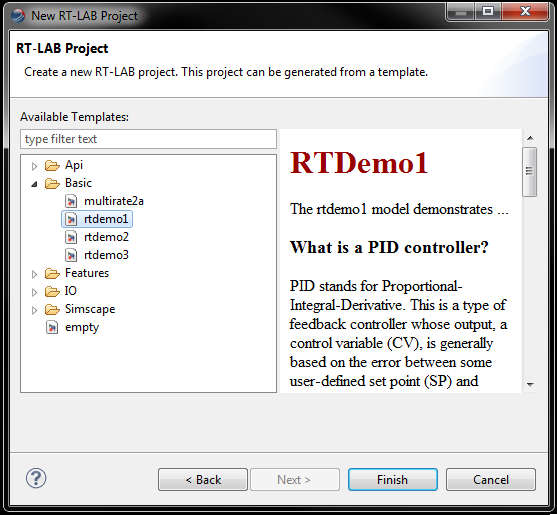

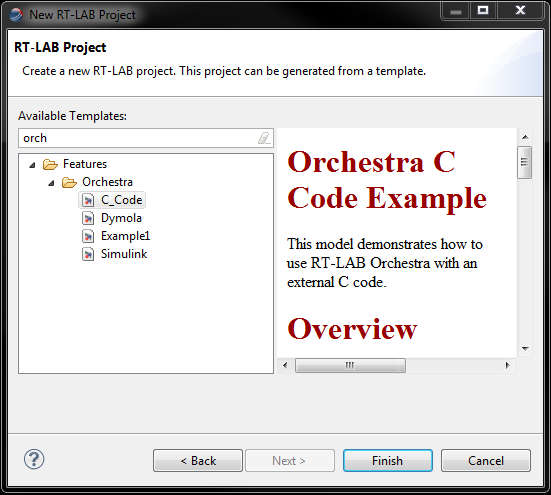

单击 <下一步> 按钮会显示可用项目模板的列表。每个模板都演示了 RT-LAB 的一项功能，并提供了至少一个已配置的模型。可能包含其他文件，例如帮助文件、Python 脚本、测试序列、C 代码…

对话框的左侧部分是模板资源管理器。
对话框的右侧部分包含当前所选模板的描述。
还可以过滤模板以快速查找与特定功能关联的所有模板：

单击 <完成> 将从所选模板生成一个新项目。此项目将出现在项目资源管理器中，并准备开始仿真。
注意： 修改新创建项目中的文件不会影响模板本身。这允许用户在出现问题时进行更改（并创建另一个类似且干净的项目）。

新建 RT-LAB 模型向导

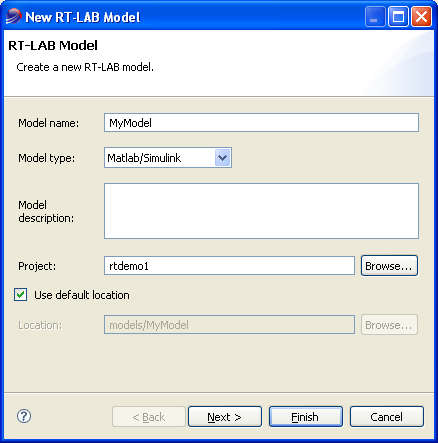

使用 文件 > 新建 > RT-LAB 模型 打开对话框，使您能够在工作台中创建新模型。

此向导说明如何创建新的空模型或作为提供的模板模型副本的模型。

模型名称	新模型的名称。此字段为必填项。
模型类型	MATLAB/Simulink。
模型描述	用户希望与该模型关联的描述。
项目	包含新模型的项目。此字段为必填项。
注意，如果没有现有项目，用户必须创建一个新项目。
使用默认位置	RT-LAB 存储模型的默认位置是 $projectDirectory$/models/modelName 目录。取消选中“使用默认位置”以指定默认位置以外的位置。您可以键入新位置或浏览以选择文件系统位置。

创建新的空模型

设置新建 RT-LAB 模型向导的参数值后，用户可以通过单击向导第一页上的 <完成> 按钮来创建空模型。空模型是一个没有功能元素（如模块或连接线）的图。

基于一个模板模型创建新模型

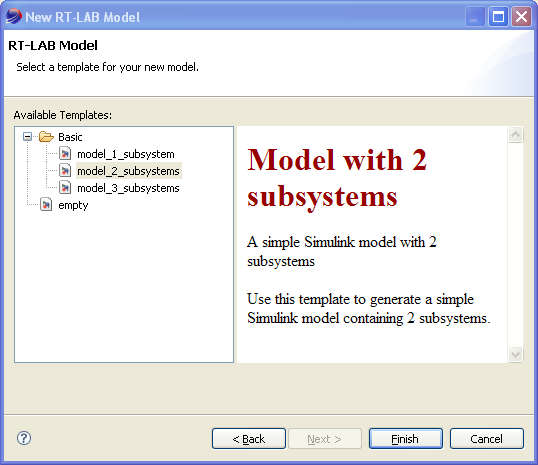

设置新建 RT-LAB 模型向导的参数值后，用户也可以通过单击 <下一步> 按钮来创建基于一个模板模型的模型。

对话框的左侧部分是模板资源管理器。对话框的右侧部分包含当前所选模板的描述。
单击 <完成> 按钮以从所选模板创建新模型。此模型会自动添加到主页面指定的项目中。
注意： 修改新创建的模型不会影响模板本身。

导入向导

当导入向导出现时，您必须选择要执行的导入类型。为了帮助定位特定的向导，可以使用文本字段仅显示与输入文本匹配的向导。

归档文件	要从中导入的文件。键入完整路径或 浏览 以选择文件系统上的路径。
过滤类型…	用于选择要导入的文件类型的对话框。使用此选项可将导入限制为仅某些文件类型。
全选	选中所有要导入的资源。
全部取消选择	取消选中所有资源。
文件夹	资源要导入到的文件夹。键入路径或 浏览 以选择工作台中的路径。包含所选资源的文件夹。
覆盖现有资源而不警告	确定导入资源时是否应静默覆盖工作台中已存在的资源。 如果此选项关闭，则在覆盖给定资源之前会提示您，此时您可以选择覆盖资源、跳过它或取消导入。
现有项目到工作空间	将先前位于此工作空间中或当前存在于另一个工作空间中的项目导入到此工作空间。
选择根目录	文件系统中开始扫描要导入的项目的根目录。键入完整路径或浏览以选择文件系统上的路径。
选择归档文件	要扫描以查找要导入的项目的归档文件。键入完整路径或浏览以选择文件系统上的归档文件。
全选	选中所有找到的要导入的项目。
全部取消选择	取消选中所有项目。
刷新	重新扫描所选源以查找要导入的项目。
将项目复制到工作空间	选中此项时，导入的项目将被复制到当前工作空间。
文件系统	如果选择此选项，您将从文件系统导入文件。
目录	要从中导入文件的目录。从下拉组合框中选择先前的路径或浏览以选择文件系统中的路径。
过滤类型	用于选择要导入的文件类型的对话框。使用此选项可将导入限制为仅某些文件类型。
全选	选中所有要导入的文件和文件夹。
全部取消选择	取消选中所有资源。
文件夹	资源要导入到的文件夹。键入路径或浏览以选择工作台中的路径。包含所选资源的文件夹
覆盖现有资源而不警告	确定导入资源时是否应静默覆盖工作台中已存在的资源。如果此选项关闭，则在覆盖给定资源之前会提示您，此时您可以选择覆盖资源、跳过它或取消导入。
创建完整的文件夹结构	在工作台中创建层次结构（文件夹）以容纳要导入的资源以及文件系统中这些资源的所有父文件夹。
仅创建选定的文件夹	在工作台中创建层次结构（文件夹）以容纳要导入的资源。
首选项	从本地文件系统导入首选项。
从首选项文件	要从中导入首选项的文件。从下拉组合框中选择先前的文件或浏览以选择文件系统中的文件。
全部导入	导入所有首选项。
选择要导入的特定首选项	从文件中包含的首选项中进行选择，例如 CVS 连接首选项或 JRE 首选项。
全选	选中所有要导入的文件和文件夹。
全部取消选择	取消选中所有资源。

添加模型向导

此向导说明如何将现有 RT-LAB 模型添加到项目中。模型将添加到所选目标项目内的“模型”文件夹中。

以下部分说明如何将现有 RT-LAB 模型添加到项目中。
默认情况下，项目资源管理器视图包含在“编辑”透视图中。要将其添加到当前透视图中，请单击 窗口 > 显示视图 > 其他… > 常规 > 项目资源管理器。

如何添加现有 RT-LAB 模型

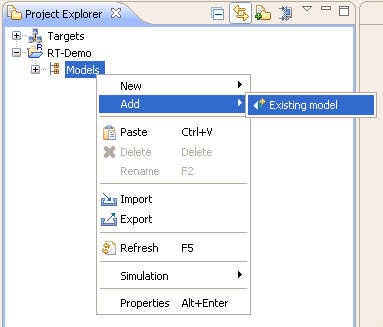

要添加现有模型，请单击 添加 > 现有模型 菜单项。右键单击项目或其“模型”文件夹以打开上下文菜单。

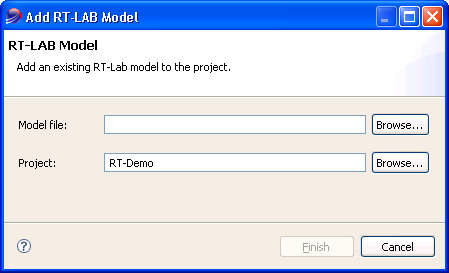

此操作打开了 添加模型 对话框：

然后，您可以浏览文件系统以选择要添加到所选项目的任何模型文件。
此项目应已在“项目”字段中选中。但是，可以单击其旁边的“浏览…”按钮以从工作空间中选择另一个项目。

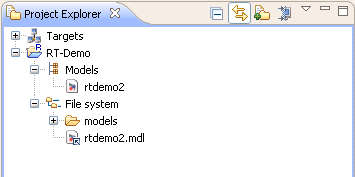

如果模型文件位于项目文件夹之外，将创建一个链接资源，以便可以从项目资源管理器访问该模型文件：

重要说明

• 一旦添加到项目中，模型就可以像任何其他模型一样进行编辑。因此，RT-LAB 提供的示例模型永远不应使用此向导添加到项目中：这些模型不得修改，因为它们在创建新项目时用作模板。当您想要使用示例模型时，建议使用新建 RT-LAB 项目向导或现有 RT-LAB 模型导入向导。
• 将现有模型添加到项目的更快方法是使用拖放。只需从文件系统上的任何位置拖动模型文件并将其拖放到“模型”文件夹上。按住 <Ctrl> 键可在将模型文件添加到“模型”文件夹之前复制该文件。

新建目标向导

此向导说明如何为本地或远程计算机创建新目标。新目标将添加到 RT-LAB 的当前目标列表中。此列表可在项目资源管理器视图中的项目上方找到。

RT-LAB 支持的目标平台有：Windows、OPAL-RTLinux（基于 x86）、OPAL-RTLinux（基于 x64）。
以下部分说明如何创建新目标，并提供有关目标属性的一些详细信息。
默认情况下，项目资源管理器视图包含在“编辑”透视图中。要将其添加到当前透视图中，请单击 窗口 > 显示视图 > 其他… > 常规 > 项目资源管理器。

创建新目标

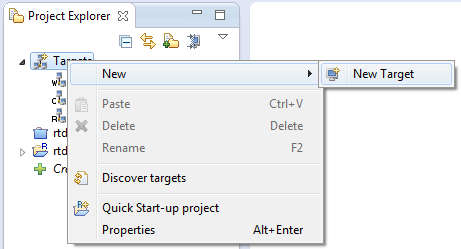

要创建新目标，请从目标的“新建”菜单中选择“新建目标”菜单项。右键单击项目资源管理器视图中的“目标”以打开目标的上下文菜单。

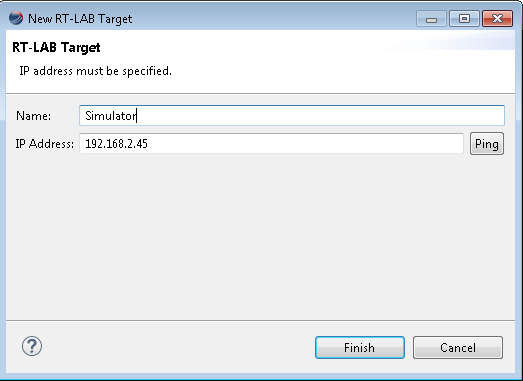

此操作打开了“新建 RT-LAB 目标”对话框。指定目标的名称和 IP 地址。
注意： 请向您的网络管理员询问目标 IP 地址。

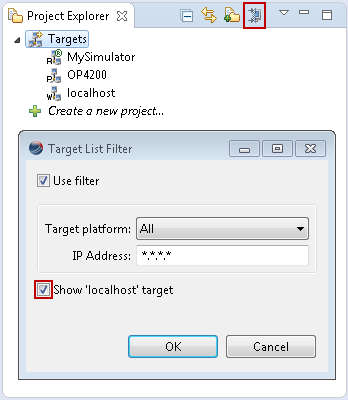

要在本地计算机上创建 Windows 目标节点，请按“过滤目标”按钮并选择“显示‘localhost’目标”。

按“Ping”按钮以确保目标可用，并验证目标是否已正确配置了正确的软件版本。

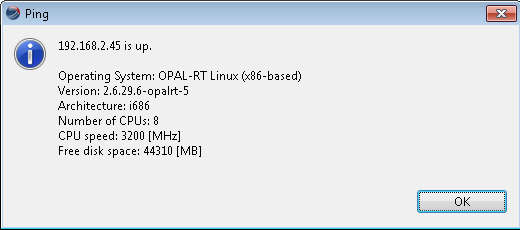

下图显示了 Ping 成功的结果。

按“确定”按钮关闭 Ping 结果，然后按“新建 RT-LAB 目标”对话框中的“完成”按钮以完成目标的配置。现在，目标已创建并添加到目标列表中。

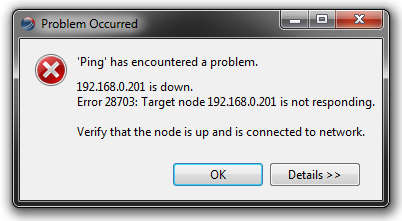

如果 Ping 未通过，您将收到此消息：

验证消息中显示的可能原因。确保目标的 IP 地址是正确的。有关更多信息，请参阅 RT-LAB 安装指南。

目标的属性

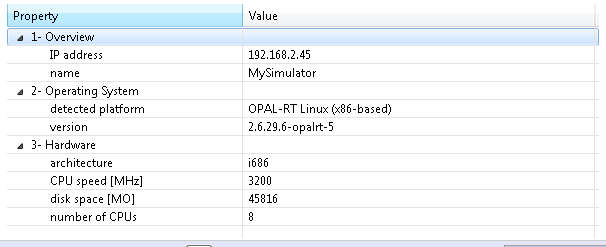

目标列表中的每个目标都有自己的属性。要查看这些属性，请右键单击特定目标并单击“属性”菜单项。“属性”视图显示目标的名称、IP 地址、操作系统和硬件。“属性”视图添加在最右侧的选项卡式笔记本中。请参阅下图以了解“属性”视图提供的信息。

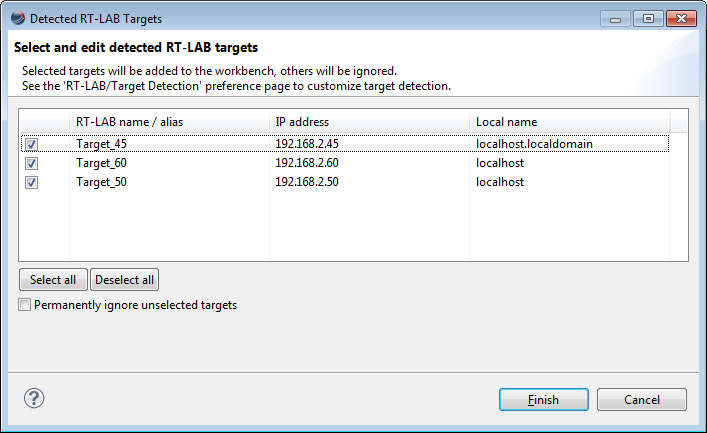

检测到的目标向导

此向导用于管理新检测到的 RT-LAB 目标。每个检测到的目标都可以添加到工作台或被忽略。

打开此向导

可以通过三种方式打开此向导：

• 单击 新目标 通知。如果启用了目标通知（请参阅 目标检测首选项 页面），则每次在网络上检测到新目标时都会显示一个弹出窗口：

  单击此通知将打开 检测到的目标向导。
• 单击状态栏上的 新目标 图标
  当有新目标可用时，状态栏 上会显示一个图标：

  单击此图标将打开 检测到的目标向导。
• 从 项目资源管理器 执行目标发现

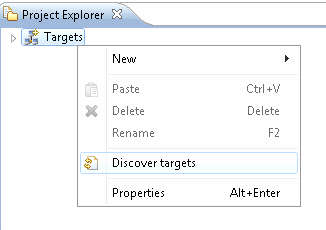

  任何时候，即使禁用了自动目标检测，您也可以启动网络上的目标检测：右键单击 项目资源管理器 中的 目标 项并选择 发现目标：

  这将启用目标检测几秒钟，如果检测到任何新目标，则会打开 检测到的目标向导。

命名目标

工作台中的每个 RT-LAB 目标都必须具有唯一的名称。这是在主机计算机上保存的别名。
目标还有一个本地名称，存储在目标本身上并与所有用户共享。默认情况下，使用主机名（由目标的操作系统定义）。此本地名称出现在“检测到的目标向导”中，稍后可以使用目标编辑器进行更改。它存储在位于 /usr/opalrt/local/targetname 的文本文件中。
如果本地名称是默认名称（例如 localhost），或者此名称已存在于工作台中，则“检测到的目标向导”会自动生成一个唯一的名称，例如 Target_XXX，其中 XXX 是目标 IP 地址的最后 3 位数字。

隐藏目标

如果将目标的本地名称设置为 hidden，则此向导将不再检测到该目标，因此当此目标连接到网络时，其他用户将不会收到通知。但是，此目标仍然可以访问，并且可以通过使用新建目标向导添加到任何工作台。

忽略目标

按“完成”时，未选中的目标将被忽略，至少在 RT-LAB 重新启动或执行目标发现之前是这样。或者，可以通过选中“永久忽略未选中的目标”复选框来永久忽略目标。
可以在“目标检测”首选项页面中查看和编辑忽略的目标列表。
此首选项页面还允许将目标检测限制在特定的检测范围内。

新建资源项目向导

此向导帮助您在工作台中创建新的资源项目。此项目是一个没有任何特定功能的通用项目，因此不应将其用于保存仿真项目（有关更多信息，请参阅 新建 RTLAB 项目向导）。

项目名称	要创建的新项目的名称。
位置	将在文件系统中创建项目的位置。取消选中“使用默认位置”以指定默认位置以外的位置。您可以键入新位置或浏览以选择新项目的文件系统位置。
选择引用的项目页面	在“引用的项目”列表中，您可以设置新项目的项目依赖项。在工作台的其他项目列表中，您可以选择一个或多个希望新项目依赖的项目。最初，不会选择任何项目。

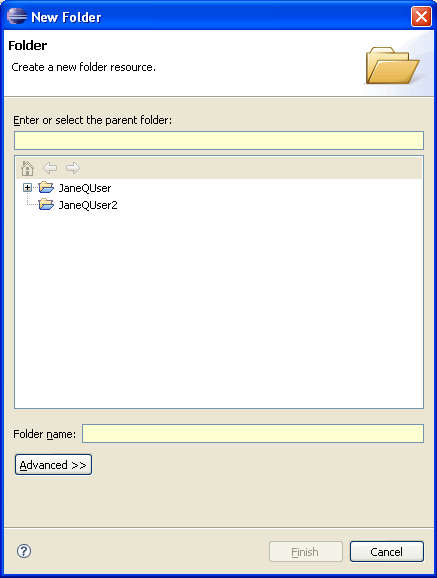

新建文件夹向导

输入或选择父文件夹	要在其中创建新文件夹的资源。键入或导航列表以选择资源。默认值是创建新文件夹时选择的资源。
文件夹名称	新文件夹的名称。
高级	高级 按钮显示或隐藏用于创建链接文件夹的向导部分。如果希望新文件夹引用文件系统中的文件夹，请选中“链接到文件系统中的文件夹”复选框。 使用复选框下方的字段输入文件夹路径或路径变量的名称。使用 浏览… 按钮浏览文件系统中的文件夹。如果要使用路径变量引用文件系统文件夹，请使用 变量… 按钮。

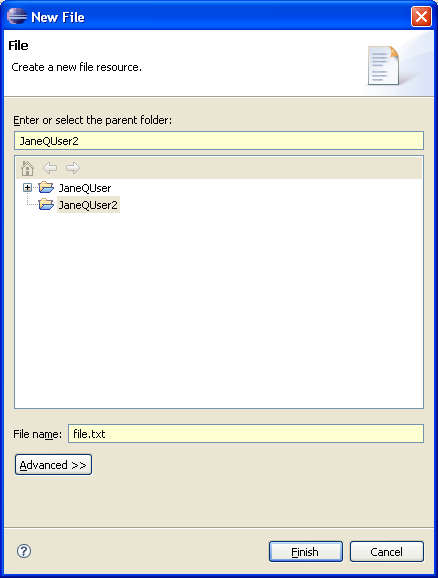

新建文件向导

输入或选择父文件夹	要在其中创建新文件的资源。键入或浏览列表以选择资源。默认值是调用新建文件向导时选择的资源。
文件名称	新文件的名称，包括文件扩展名。
高级	“高级”按钮显示或隐藏用于创建链接文件的向导部分。如果希望新文件引用文件系统中的文件，请选中“链接到文件系统中的文件”复选框。使用复选框下方的字段输入文件路径或路径变量的名称。使用“浏览…”按钮浏览文件系统中的文件。如果要使用路径变量引用文件系统文件，请使用“变量…”按钮。

现有 RT-LAB 模型导入向导

此向导说明如何将现有 RT-LAB 模型导入到项目中。模型将添加到所选目标项目内的“模型”文件夹中。

默认情况下，项目资源管理器视图包含在“编辑”透视图中。要将其添加到当前透视图中，请单击 窗口 > 显示视图 > 其他… > 常规 > 项目资源管理器。

导入现有 RT-LAB 模型

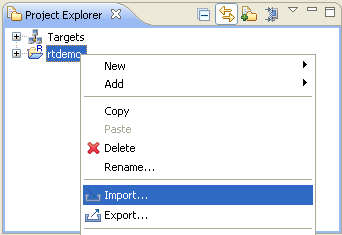

要导入现有模型，请单击“导入…”菜单项。右键单击目标项目文件夹以打开上下文菜单。

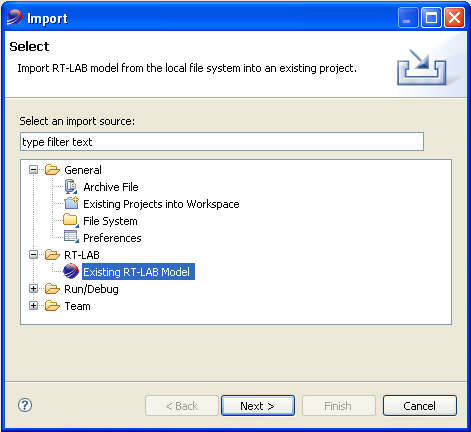

此操作打开了“导入”对话框。在此对话框中，从 RT-LAB 文件夹中选择“现有 RT-LAB 模型”。单击“下一步”。

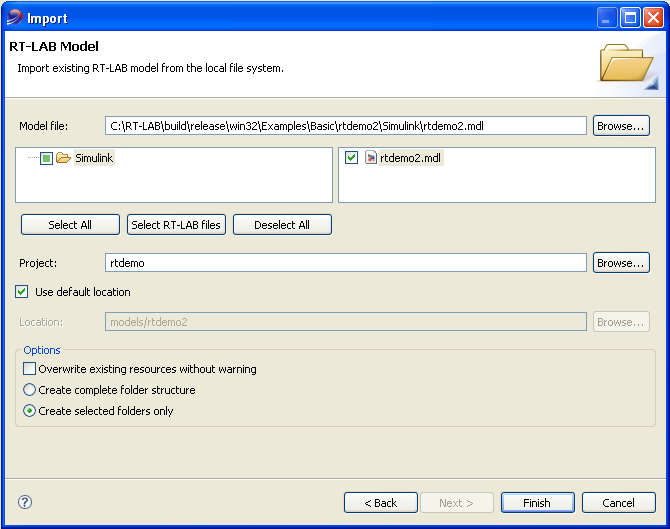

显示“导入现有 RT-LAB 模型”步骤。要快速导入模型，请单击“浏览”按钮以查找要添加到项目的模型文件。验证“项目”字段是否是所需的目标文件夹。
单击“完成”按钮将文件导入到项目文件夹。此外，也可以通过浏览目标文件夹来更改默认位置。位置是模型文件将添加到的文件夹。

导入模型对话框选项

覆盖现有资源而不警告	强制将所选文件导入到项目文件夹中。如果文件已存在于 RT-LAB 项目文件夹中，则不会导入。如果选中此选项，项目文件夹中的现有文件将被新文件覆盖。
创建完整的文件夹结构	将源文件夹结构创建到项目的目标文件夹中。在此示例中，创建的目标结构是：models/rtdemo2/RTLAB/build/release/win32/Examples/Basic/rtdemo2/Simulink/rtdemo2.mdl
仅创建选定的文件夹	仅将选定的文件夹创建到项目的目标文件夹中。在此示例中，创建的目标结构是：models/rtdemo2/rtdemo2.mdl

导出向导

当导出向导首次出现时，选择要执行的导出类型。为了帮助定位特定的向导，可以使用文本字段仅显示与输入文本匹配的向导。

归档文件	此选项将文件导出到归档文件。
选择要导出的资源	项目（及其中的资源）被导出到归档文件中。
选择类型…	用于选择要导出的文件类型的对话框。使用此选项可将导出限制为某些文件类型。
全选	选中所有要导出的资源。
全部取消选择	取消选中所有资源。
归档文件	资源要导出到的归档文件的路径和名称。键入路径，从下拉列表中选择先前的路径，或 浏览 以选择文件系统上的路径和文件名。 先前导出的归档文件，或 <空白>。
Zip 文件	以 zip 格式导出文件
Tar 文件	以 tar 格式导出文件
压缩文件内容	压缩创建的归档文件中的内容（选择要导出的资源）。
覆盖现有文件而不警告	如果指定的归档文件已存在于文件系统中，系统将提示您覆盖该文件。如果您不希望收到提示，请打开此选项。
为文件创建目录结构	在文件系统中创建工作台中存在的层次结构（文件夹）结构。
仅创建选定的目录	仅在文件系统中为选定的文件夹创建层次结构（文件夹）结构。
文件系统	如果选择此选项，您将文件导出到文件系统。
选择要导出的资源	要导出到文件系统的项目（以及该项目内的资源）。
选择类型…	用于选择要导出的文件类型的对话框。使用此选项可将导出限制为仅某些文件类型。
全选	选中所有资源
全部取消选择	取消选中所有资源。
目录	资源要导出到的文件系统上的目录。键入路径，从下拉列表中选择先前的导出路径，或浏览以选择路径。
覆盖现有文件而不警告	确定导出资源时是否应静默覆盖文件系统中已存在的资源。如果此选项关闭，则在覆盖给定文件之前会提示您，此时您可以选择覆盖文件、跳过它或取消导出。
为文件创建目录结构	在文件系统中创建工作台中存在的层次结构（文件夹）结构。
仅创建选定的目录	仅在文件系统中为选定的文件夹创建层次结构（文件夹）结构。
首选项	将首选项导出到本地文件系统。
全部导出	导出此会话中的所有首选项。
选择要导出的特定首选项	从此会话中选择要导出的首选项，例如 CVS 存储库首选项。
全选	选择所有可用的首选项。
全部取消选择	清除所有可用的首选项。
到首选项文件	用于存储首选项的文件系统上的文件。键入文件，从下拉列表中选择先前的导出文件，或浏览以选择文件。
覆盖现有文件而不警告	覆盖预先存在的文件。

闪存比特流向导

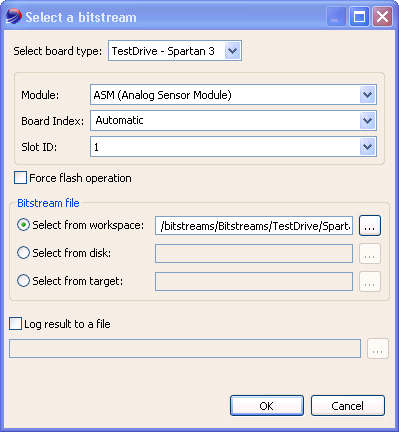

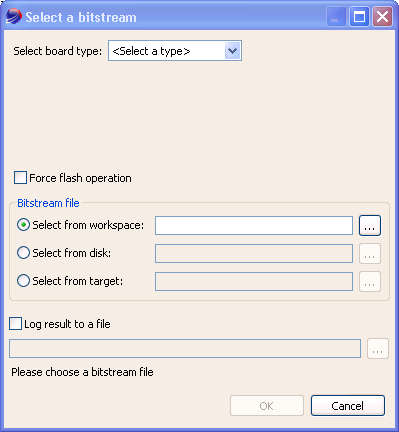

“选择比特流”向导允许使用任何兼容的比特流对 I/O 板进行闪存。此向导可从目标上下文菜单中获得：执行 > 闪存比特流（此菜单不适用于 Windows 目标）。

按照以下步骤对板进行闪存：

• 选择板类型。例如，OP5142 或 TestDrive - SP3。
• 如果目标中存在多个相同类型的板，请指定相应的选项以识别特定板。例如：指定 TestDrive 模块的插槽 ID。
• 如果未指定任何选项，RT-LAB 将闪存它找到的第一块板。
• 选择要使用的比特流文件。浏览对话框仅显示兼容的文件。

  或者，您可以先浏览任何比特流文件。在这种情况下，板类型会被检测到并自动选择。然后，您可以调整选项，例如板 ID 或插槽 ID，以闪存特定板。
  类似地，可以通过将比特流文件从工作空间或文件系统拖放到项目资源管理器中的任何目标来打开“闪存比特流”向导。
  比特流文件可以位于工作空间、本地文件系统或目标上。如有必要，所选文件会自动传输到目标，并可在 /home/ntuser/bitstreams/ 文件夹中找到。
  如果选择了“强制闪存操作”，即使所选板已使用指定的比特流编程，也会对其进行闪存。

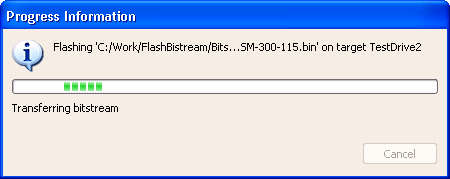

  一旦选择了板和兼容的比特流，您可以单击 确定 按钮启动该过程。在闪存操作期间，结果会显示在目标控制台中，并显示一个弹出对话框：

  通过选择“将结果记录到文件”选项，可以将结果保存到文件中。

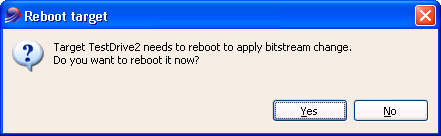

  对于某些板，如 OP5110，您必须重新启动目标才能使比特流更改生效。
  在这种情况下，会显示一个对话框：


连接到嵌入式仿真向导

此向导允许用户将现有 RT-LAB 项目连接到嵌入式仿真。然后可以打开该项目以与嵌入式仿真交互。要了解有关嵌入式仿真的一般信息，请参阅 嵌入式仿真。

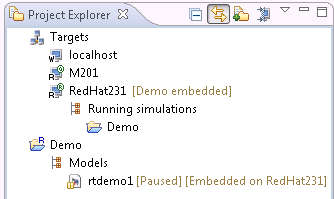

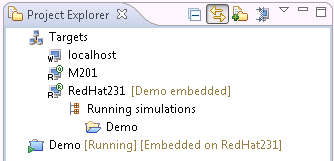

嵌入式仿真在项目资源管理器中显示为 RT-LAB 目标的子项。运行嵌入式仿真的目标以及连接到嵌入式仿真的项目通过在其名称后附加简短描述（例如 [Embedded on targetName]）来标识：

以下部分说明如何将现有 RT-LAB 项目连接到嵌入式仿真。默认情况下，项目资源管理器视图包含在“编辑”透视图中。要将其添加到当前透视图中，请单击 窗口 > 显示视图 > 其他… > 常规 > 项目资源管理器。

将项目连接到嵌入式仿真

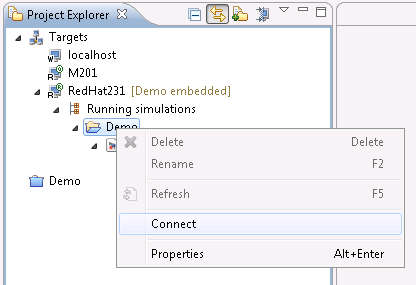

要将项目连接到嵌入式仿真，请在正在运行的仿真上右键单击并选择“连接”。

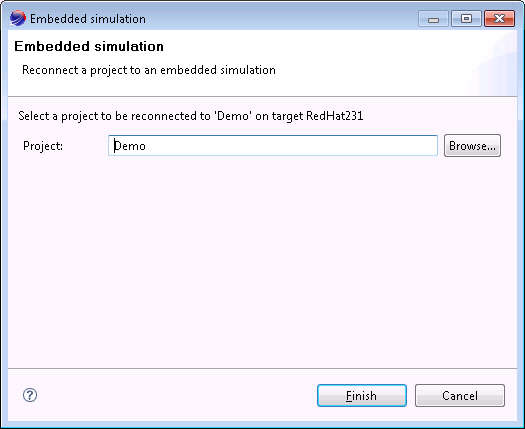

此操作将打开“嵌入式仿真”对话框。

如果用于启动仿真的项目存在于工作台中，它应该已在“项目”字段中被选中。
否则，点击旁边的“浏览…”按钮可以从工作区选择另一个项目。但是，选择另一个项目时要小心：它必须包含当前嵌入式模型的精确副本。尝试连接到一个具有不同模型的嵌入式模型可能会导致仿真崩溃。
所选项目必须已关闭，并且既不能正在运行也不能处于活动状态，才能启用重新连接。
有关项目状态的详细信息，请参阅模型和项目状态。

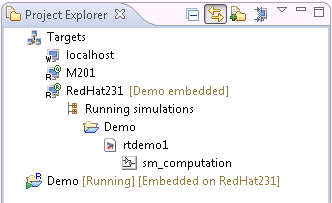

点击“完成”以开始重新连接：

然后，您可以像往常一样打开项目并使用它与仿真进行交互。

如果您关闭项目，它将自动与嵌入式仿真断开连接。请再次按照此过程重新连接它。

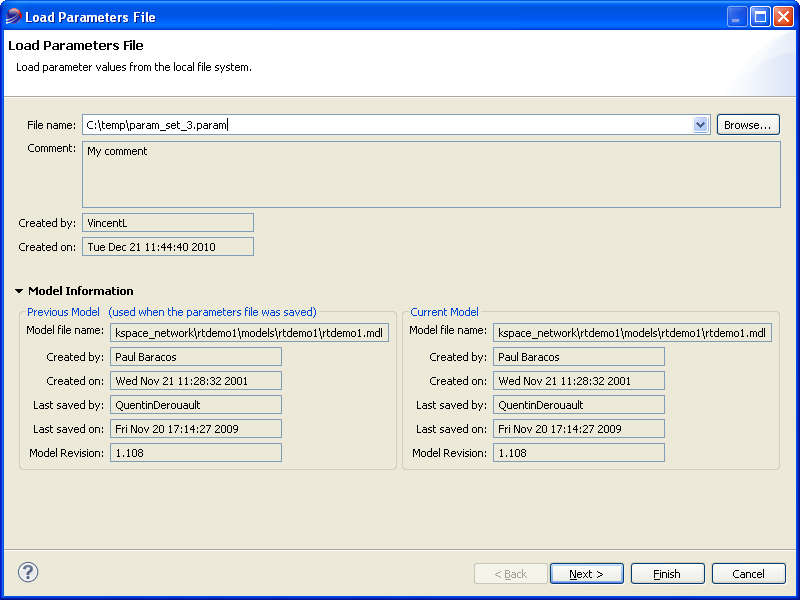

加载参数向导

此向导帮助您加载一组参数的值，并将其应用到项目资源管理器中当前选定的模型。

选择参数文件

当您选择一个有效文件时，向导会比较先前模型（即用于保存文件的模型）的结构内容与当前模型的内容。如果检测到结构差异，则会显示警告，指示模型不同，并且自参数文件写入以来，某些参数可能已被添加、删除、重命名或移动。先前和当前模型的信息也显示在页面底部，允许您比较每个模型的历史记录和修订版本。
当未检测到差异或所有结构差异都已解决时，此向导的最后一页将帮助您查看、比较和编辑加载的值。

文件名	文件所在位置的路径和名称（包括 .param 扩展名）。使用下拉箭头从历史记录中选择文件，或使用浏览按钮从文件系统中选择文件。
注释	与您的参数一起存储的注释。
创建者	参数文件作者。
创建日期	参数文件创建日期。
先前模型信息	用于生成和保存参数文件的模型的历史信息。当您加载使用不同模型生成的文件时非常有用。您可以将此信息与当前模型信息进行比较。
当前模型信息	项目资源管理器中当前选定模型的历史信息，参数值将加载到该模型中。当您加载使用不同模型生成的文件时非常有用。您可以将此信息与先前模型信息进行比较。

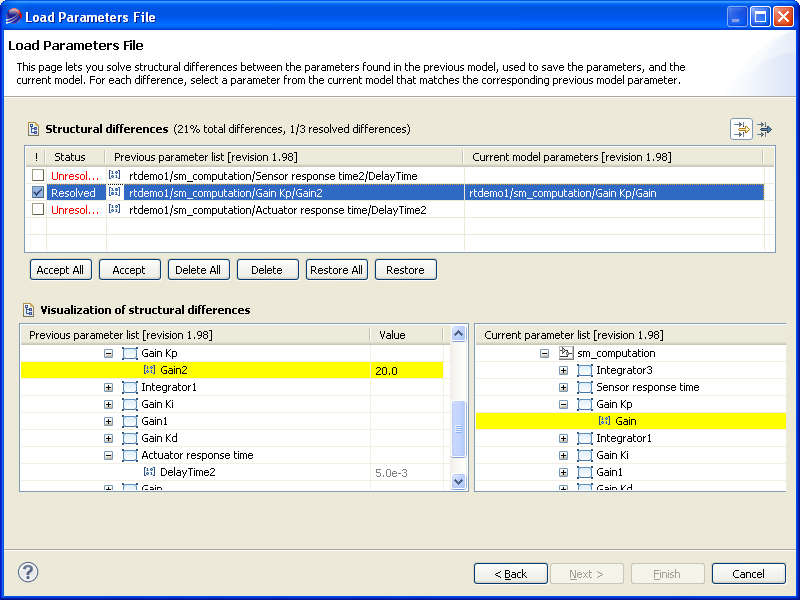

解决结构差异

RT-LAB 允许您加载一个文件，该文件包含先前模型内容（保存文件时）与当前模型内容之间的结构差异。但是，您需要为每个被删除、重命名或移动的参数指定要采用的解决冲突策略。策略的选择在第二页进行。

页面顶部的“结构差异”列表显示从文件加载的所有在当前运行模型中不存在的参数，因为它们自参数文件写入以来已被删除、重命名或移动。根据对模型所做的修改，您可能希望忽略这些参数或在当前模型中查找匹配的参数。
在页面的左下角，您将看到“先前参数”列表，显示从文件加载的所有参数，按照模型的子系统结构组织。在右下角，您将看到“当前参数”列表，显示当前模型的所有参数，按照模型的子系统结构组织。如果先前模型参数和当前模型参数之间存在映射，它将在每个树中以黄色高亮显示。当一个参数在两个树中都高亮显示时，意味着先前高亮的参数将被转换为当前高亮的参数。
当您打开此页面时，所有不存在的参数都将具有一个不理想的状态：未解决或已估计。对于每个参数，您需要接受估计，确认要忽略该参数，或在当前模型中查找新的对应匹配项。此过程不是自动的，但 RT-LAB 将尝试为重命名或移动的参数找到一个良好的估计。
通常，当参数从模型中删除时，您将忽略它们。如果它们被重命名或移动，它们仍然存在于当前模型中（路径不同），因此您将尝试在当前模型中查找对应的参数。
以下是解决结构差异的步骤。

接受估计的参数	从“结构差异”列表中选择一个状态为“已估计”的参数。如果您认为估计是正确的，请点击“接受”按钮或选中行首的复选框，以强制 RT-LAB 接受该估计。从文件加载的值将应用到当前模型的匹配参数上。
查找新的匹配参数	从“结构差异”列表中选择任意参数。在右下角的“当前参数”列表中，浏览树形结构并定位您想要使用的参数。双击该参数，将此参数映射到先前的参数。差异状态将变为“已解决”。从文件加载的值将应用到当前模型的匹配参数上。
忽略参数	从“结构差异”列表中选择一个参数。如果参数状态为“已估计”或“已解决”，请点击“删除”按钮以移除其估计。请注意，您也可以在向导页面右下角的“当前参数”列表中右键单击高亮参数来移除其估计。匹配项将被清除，状态将变为“未解决”。点击“接受”按钮或选中行首的复选框，以强制 RT-LAB 忽略该参数。从文件加载的值将不会应用到当前模型的任何参数上。
恢复参数	从“结构差异”列表中选择任意参数。点击“恢复”按钮以恢复当前参数的默认保存状态和估计。参数状态将恢复为“未解决”或“已估计”。此页面还允许您通过点击以下按钮之一来同时更改多个参数的状态和估计：全部接受、全部删除、全部恢复。预期行为如上所述。
此页面还允许您过滤“结构差异”列表中显示的项目。默认情况下，仅显示不存在的参数。但是，点击页面右上角的“显示全部”按钮可以查看文件中存储的所有参数，即使是那些模型路径未更改的参数。
取消选中“显示所有已解决的项”复选框将过滤掉所有已解决的项目。
当所有结构差异都解决后，点击“下一步”按钮以查看、比较和编辑从文件加载的值。

查看、比较和编辑值

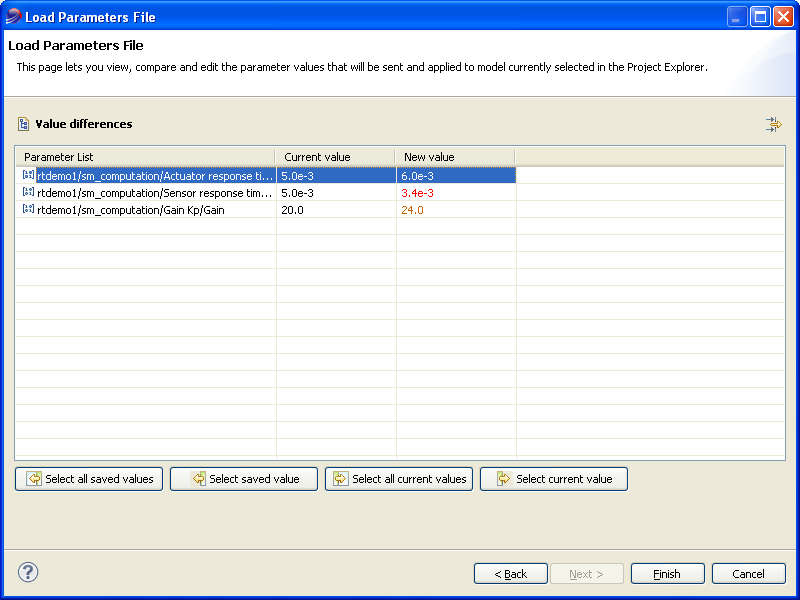

“值差异”列表显示将发送并应用到项目资源管理器中当前选定模型的参数值。
第一列显示参数在模型图中的路径。第二列显示这些参数在当前运行模型中的当前值。最后一列显示将要设置的新值。此列表允许您比较值，并快速查看加载文件时将发生哪些变化。如果需要修改，您也可以在应用更改之前编辑第三列的值。
如果需要，此页面还允许您显示从文件加载的、与当前模型参数值相同的所有参数。为此，请点击页面右上角的“显示全部”按钮。
当您对新值满意时，点击“完成”将这些值应用到当前模型。

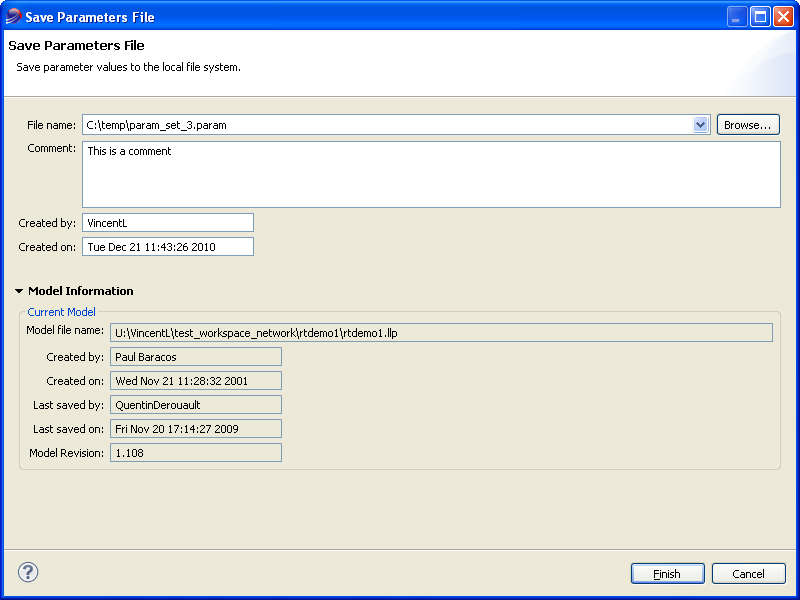

保存参数向导

RT-LAB 使用当前运行模型，并将所有当前模型值保存到指定文件中。此文件稍后可用于回滚参数。此功能在调整参数时特别有用。

文件名	文件将存储的路径和名称（包括 .param 扩展名）。使用下拉箭头覆盖历史记录中的文件，或使用浏览按钮从文件系统中选择文件。
注释	与您的参数一起存储的注释。
创建者	文件作者。
创建日期	文件创建日期。
模型信息	用于保存参数文件的模型的历史记录和修订版本信息。

许可证请求向导

此向导用于向 OPAL-RT 请求一个或多个许可证。
当通过菜单 帮助 > 请求许可证 打开时，此向导从“目标选择”页面开始。此页面帮助您选择需要更新许可证的目标列表。
当通过目标的上下文菜单或目标编辑器的“许可证概览”部分打开时，此向导直接以“请求表单”开始。
注意： 在为一个或多个目标请求许可证之前，必须在每个目标上安装 RT-LAB。每个目标上运行的版本必须与主机相同。

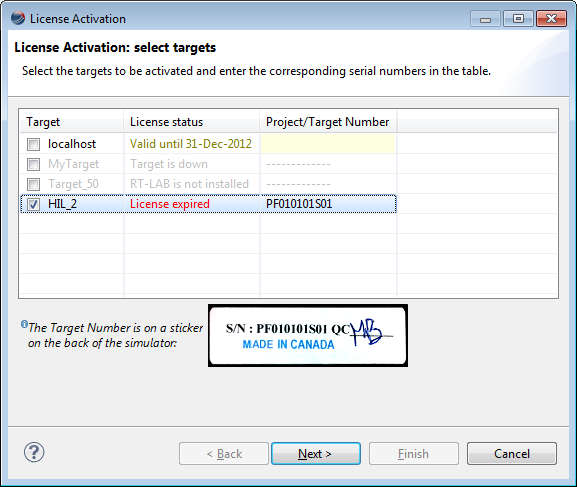

目标选择

此页面显示您所有目标的列表，并附带简要的许可证相关状态。您可以通过勾选复选框来选择要激活的目标。然后，在过程完成后，您将收到每个目标一个许可证文件。请注意，当您打开此页面时，需要许可证升级的目标已被预选：

对于每个要激活的目标，您需要指定其序列号。如果目标上已安装许可证，则使用相应的序列号预填充此表。
注意： 目标必须正在运行，并且在激活之前必须安装当前版本的 RT-LAB。

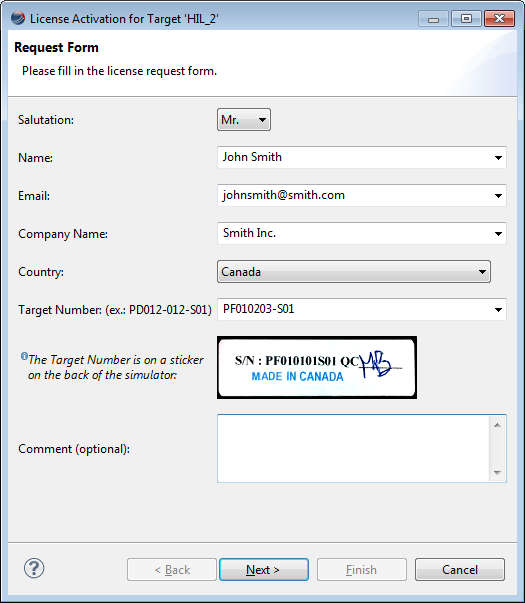

请求表单

此页面允许您输入您的联系信息。如果您使用了先前的“目标选择”页面，则可能不需要填写“目标编号”。

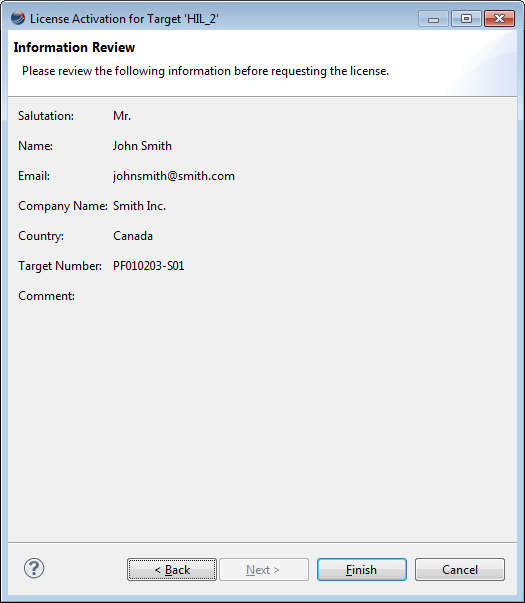

信息审查

请花几秒钟时间验证您提供的信息是否正确，然后点击“完成”将请求发送给我们的支持团队。

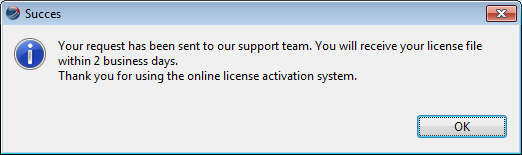

如果您有可用的互联网连接，您将收到一个确认对话框：

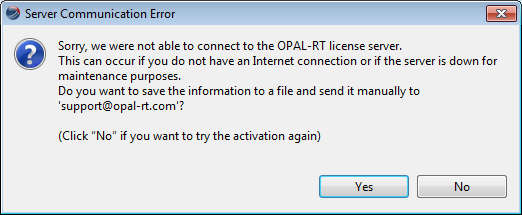

如果出现任何问题，向导可以将请求数据保存到一个文件中，您可以稍后将其发送给我们的支持团队：

对话框

构建配置

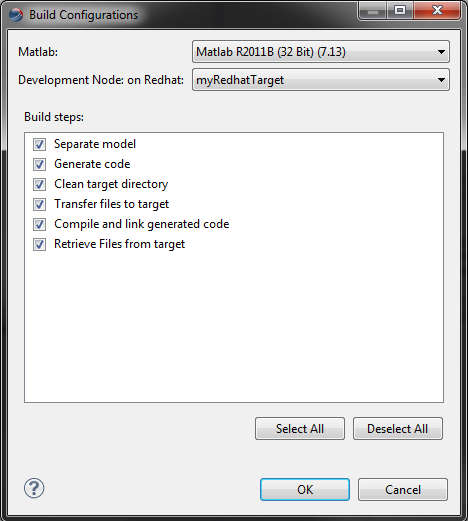

“构建配置”对话框允许您设置模型的构建配置，然后启动构建过程。
要使用“构建配置”对话框开始构建，请选择 仿真 > 构建配置 菜单。

MATLAB

构建期间使用的 MATLAB 版本。
注意：

• 此设置仅在构建 Simulink 模型时可用。
• 当 MATLAB 首选项页面中的“使用与模型相同的 MATLAB 版本”选项未勾选时，此设置可用。
  开发节点
  用于将代码编译和链接成可执行文件的开发节点。此开发节点必须使用与模型相同的平台（操作系统）。请注意，为 Windows 操作系统构建模型时，此设置不可用。
  构建步骤
  此列表显示构建过程中要执行的步骤列表。
  | 分离模型 | 模型按照模型中的指定分离为子系统。此选项始终应用于所有模型。 |
  | — | — |
  | 生成代码 | 为选定的模型或子系统生成 C 代码。 |
  | 清理目标目录 | 开发目标节点上的模型目录将被清空。所有文件都将被删除。 |
  | 传输文件到目标 | 将选定模型或子系统的二进制代码以及指定的额外文件（如果有）传输到开发节点。此选项不适用于 Windows 平台。 |
  | 编译和链接生成的代码 | 为选定的模型或子系统编译和链接生成的代码。 |
  | 从目标检索文件 | 将选定模型或子系统的二进制代码以及指定的额外文件（如果有）传输到主机目标。此选项不适用于 Windows 平台。 |
  | 全选 | 将所有步骤添加到构建过程中。 |
  | 全部取消选择 | 从构建过程中移除所有步骤。 |
  | 确定 | 应用更改并启动构建过程。 |
  离为子系统。此选项始终应用于所有模型。 |
  | — | — |
  | 生成代码 | 为选定的模型或子系统生成 C 代码。 |
  | 清理目标目录 | 开发目标节点上的模型目录将被清空。所有文件都将被删除。 |
  | 传输文件到目标 | 将选定模型或子系统的二进制代码以及指定的额外文件（如果有）传输到开发节点。此选项不适用于 Windows 平台。 |
  | 编译和链接生成的代码 | 为选定的模型或子系统编译和链接生成的代码。 |
  | 从目标检索文件 | 将选定模型或子系统的二进制代码以及指定的额外文件（如果有）传输到主机目标。此选项不适用于 Windows 平台。 |
  | 全选 | 将所有步骤添加到构建过程中。 |
  | 全部取消选择 | 从构建过程中移除所有步骤。 |
  | 确定 | 应用更改并启动构建过程。 |
  | 取消 | 关闭面板而不应用更改。 |
