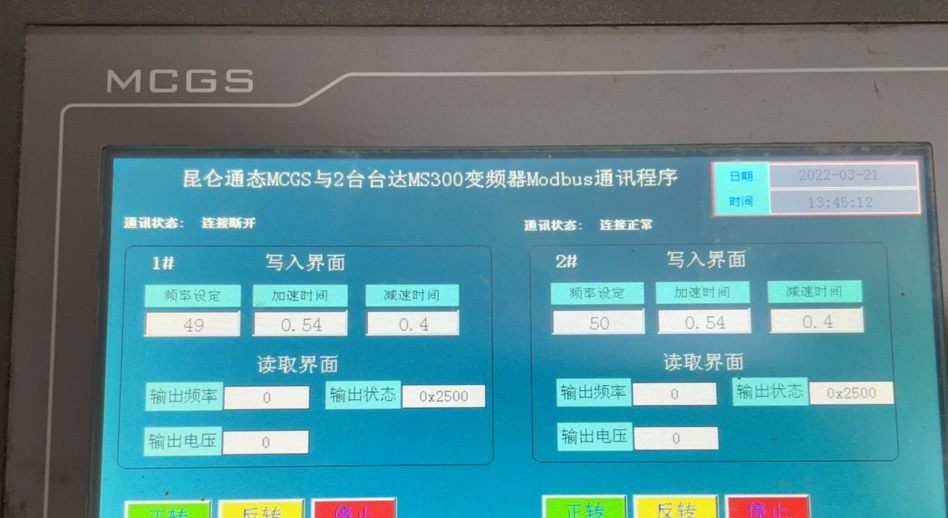

昆仑通态与2台台达MS300变频器modbus通讯程序 实现昆仑通态触摸屏与2台台达MS300变频器通讯，程序稳定可靠 器件：昆仑通态TPC7062KD触摸屏，2台台达MS300变频器，附送接线说明和设置说明 功能：实现频率设定，启停控制，实际频率读取等，状态指示，加减速时间设定读取

在工业自动化领域，不同设备之间的通讯是实现系统自动化控制的关键。今天咱们就来聊聊如何实现昆仑通态触摸屏与2台台达MS300变频器的Modbus通讯，让整个程序稳定可靠地运行。

准备工作

咱们需要用到的器件有昆仑通态TPC7062KD触摸屏和2台台达MS300变频器。在开始编写程序之前，接线和设备设置可是至关重要的，下面简单说一下。

接线说明

• 昆仑通态触摸屏和台达MS300变频器通过RS - 485接口进行连接。一般来说，触摸屏的RS - 485+连接变频器的RS - 485+，触摸屏的RS - 485 - 连接变频器的RS - 485 -。
• 为了保证通讯的稳定性，最好使用屏蔽线，并且屏蔽层要可靠接地。

设置说明

• 变频器设置：进入台达MS300变频器的参数设置界面，将通讯相关参数设置好。比如通讯波特率、通讯地址等。假设我们将第一台变频器地址设为1，第二台设为2，波特率都设为9600bps。以下是在变频器中设置地址的示例代码（这里是模拟设置逻辑，不是实际的代码操作哦）：

# 模拟设置第一台变频器地址为1
def set_inverter_address1():
    # 这里模拟向变频器发送设置地址的指令
    print("向第一台变频器发送设置地址为1的指令")
    # 模拟变频器返回设置成功的信息
    print("第一台变频器地址设置成功，地址为1")

# 模拟设置第二台变频器地址为2
def set_inverter_address2():
    print("向第二台变频器发送设置地址为2的指令")
    print("第二台变频器地址设置成功，地址为2")

set_inverter_address1()
set_inverter_address2()

• 触摸屏设置：在昆仑通态触摸屏的开发环境中，配置好通讯参数，使其与变频器的设置一致。比如设置通讯方式为Modbus RTU，波特率为9600bps等。

程序实现

功能概述

我们要实现的功能有频率设定、启停控制、实际频率读取、状态指示以及加减速时间设定读取。下面我们分别来看看如何实现这些功能。

频率设定

在昆仑通态触摸屏的开发环境中，我们可以通过编写脚本向变频器发送频率设定指令。以下是一个简单的Python代码示例（这里只是模拟，实际在昆仑通态中用其自带脚本语言）：

import serial

# 初始化串口
ser = serial.Serial('COM1', 9600, timeout=1)

# 设定第一台变频器频率为50Hz
def set_frequency_inverter1():
    # 计算频率对应的寄存器值，假设频率值乘以100保存到寄存器
    frequency_value = 50 * 100
    # 构造Modbus写寄存器指令，这里简单模拟
    command = f"01 06 00 00 {hex(frequency_value)[2:].zfill(4)}"
    # 将指令转换为字节流发送
    ser.write(bytes.fromhex(command.replace(" ", "")))
    response = ser.read(8)
    print(f"第一台变频器频率设置响应: {response.hex()}")

set_frequency_inverter1()

代码分析：首先我们初始化了一个串口对象，用于与变频器进行通讯。然后定义了一个函数setfrequencyinverter1，在函数中计算出要设置的频率对应的寄存器值，构造Modbus写寄存器指令并发送，最后读取变频器的响应。

启停控制

启停控制也是通过向变频器发送相应的指令来实现的。以下是模拟代码：

# 启动第一台变频器
def start_inverter1():
    # 构造启动指令，假设启动指令对应寄存器值为1
    command = "01 06 00 01 00 01"
    ser.write(bytes.fromhex(command.replace(" ", "")))
    response = ser.read(8)
    print(f"第一台变频器启动响应: {response.hex()}")

# 停止第一台变频器
def stop_inverter1():
    # 构造停止指令，假设停止指令对应寄存器值为0
    command = "01 06 00 01 00 00"
    ser.write(bytes.fromhex(command.replace(" ", "")))
    response = ser.read(8)
    print(f"第一台变频器停止响应: {response.hex()}")

start_inverter1()
# 模拟运行一段时间后停止
import time
time.sleep(5)
stop_inverter1()

代码分析：这里定义了两个函数startinverter1和stopinverter1，分别用于启动和停止第一台变频器。通过构造不同的Modbus写寄存器指令并发送，然后读取变频器的响应。

实际频率读取

读取变频器的实际频率可以通过Modbus读寄存器指令来实现。以下是代码示例：

# 读取第一台变频器实际频率
def read_actual_frequency_inverter1():
    # 构造读寄存器指令，假设实际频率存放在0x0002寄存器
    command = "01 03 00 02 00 01"
    ser.write(bytes.fromhex(command.replace(" ", "")))
    response = ser.read(7)
    # 解析响应数据，假设频率值除以100得到实际频率
    frequency = int.from_bytes(response[3:5], byteorder='big') / 100
    print(f"第一台变频器实际频率: {frequency}Hz")

read_actual_frequency_inverter1()

代码分析：定义了函数readactualfrequency_inverter1，构造读寄存器指令并发送，读取变频器的响应，然后解析响应数据得到实际频率。

状态指示、加减速时间设定读取

状态指示和加减速时间设定读取的实现原理与实际频率读取类似，都是通过Modbus读寄存器指令来获取相应的数据。这里就不一一给出代码示例了。

总结

通过以上步骤，我们就可以实现昆仑通态触摸屏与2台台达MS300变频器的Modbus通讯，完成频率设定、启停控制、实际频率读取、状态指示以及加减速时间设定读取等功能。在实际应用中，要根据具体的设备和需求进行适当的调整，确保程序稳定可靠地运行。
