三菱FX1N与3台台达MS300变频器通讯程序 可直接拿来实用了，三菱FX PLC与台达变频器modbus RTU通讯 采用器件：三菱FX1N 24MT PLC，1个FX1N 485BD板，3个台达MS300系列变频器。 也可以是FX2N，FX2N 485BD 功能：进行频率设定，频率读取，正反转启停。 触摸屏采用MCGS 说明：出售PLC通讯程序和触摸屏程序，带注释。 只是程序，非硬件设备。

最近在做自动化项目的时候，捣鼓了三菱FX1N与3台台达MS300变频器的通讯程序，今天来跟大家分享分享，这程序都可直接拿来用哦。

硬件搭配

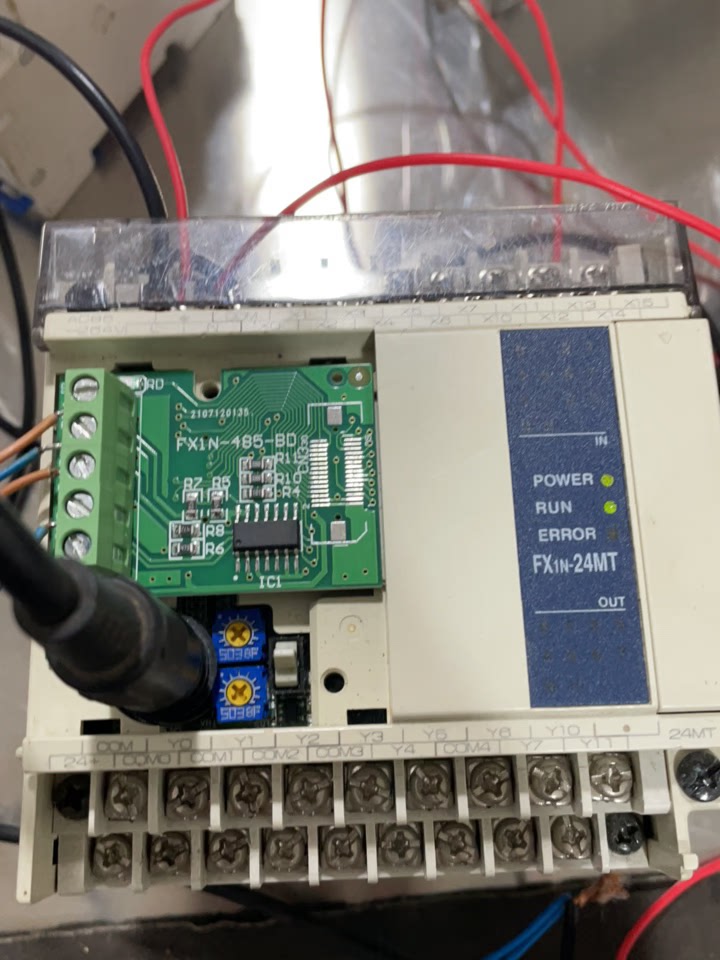

咱这次采用的器件有三菱FX1N 24MT PLC，搭配1个FX1N 485BD板，再加上3个台达MS300系列变频器。当然啦，要是你手头有FX2N，搭配FX2N 485BD也是可行的。

功能实现

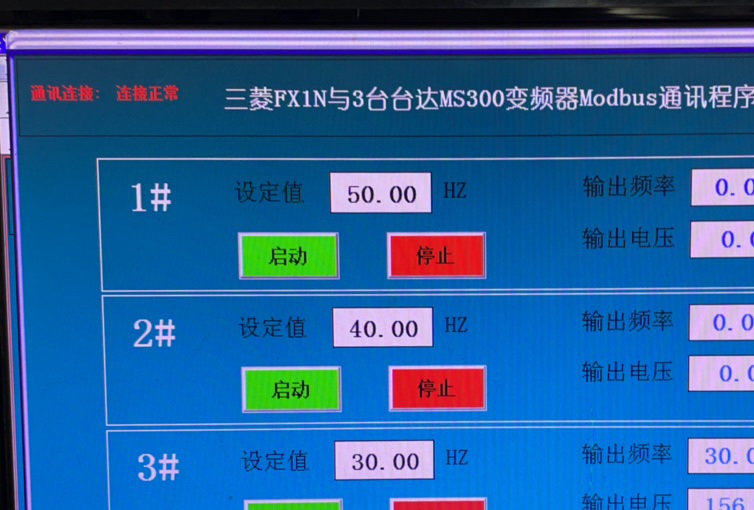

主要实现的功能有频率设定、频率读取，还有正反转启停。另外，触摸屏咱选用的是MCGS，操作起来也很方便直观。

通讯程序代码解析

这里咱先来看一段三菱PLC的通讯代码示例（以频率设定为例）：

LD M8000
MOV K1 D100 // 设置要设定的频率值，这里假设设定为1，实际根据需求修改
MOV K10 D102 // 变频器站号，这里假设为10号站，按实际站号调整
MOV H0C01 D104 // 功能码，0C01H表示写多个寄存器，这里用于频率设定
MOV K2 D106 // 要写入的寄存器个数，频率设定一般1个寄存器就够
MOV D100 D108 // 要写入的数据（频率值）
SET M8161 // 选择8位数据模式，与台达变频器modbus RTU模式匹配
RS D0 D20 K20 K40 // 启动通讯指令，D0为发送数据起始地址，D20为接收数据起始地址，K20为发送数据长度，K40为接收数据长度

代码分析

1. 初始化部分：LD M8000 这个指令很常见，它表示当PLC运行时，后面的指令就开始执行啦。
2. 参数设置：
   - MOV K1 D100 这行代码是设定要给到变频器的频率值，这里写的是1，实际使用得根据项目需求来调整。
   - MOV K10 D102 设定了变频器的站号，对应10号站，要是你现场变频器站号不同，记得改这儿。
   - MOV H0C01 D104 是设置功能码，0C01H这个功能码用于写多个寄存器，在频率设定这块就用它。
   - MOV K2 D106 表示要写入的寄存器个数，因为频率设定一般一个寄存器就够，所以写2（为啥是2，在modbus协议里有规定啦）。
   - MOV D100 D108 就是把前面设定好的频率值放到要发送的数据区里。
3. 通讯模式设置：SET M8161 这指令是选择8位数据模式，为啥呢？因为台达变频器用的modbus RTU模式是8位数据的，得对上。
4. 通讯指令：RS D0 D20 K20 K40 这个指令就是启动通讯啦，告诉PLC从D0这个地址开始发送数据，发送长度是K20，然后接收的数据存到D20开始的地址，接收长度是K40。

关于出售

最后说明一下，我这儿出售PLC通讯程序和触摸屏程序哦，而且都带注释，大家拿到手就能看懂，自己改改参数啥的就能用。不过注意哈，只出售程序，没有硬件设备哦。希望这个分享对大家在类似项目上能有所帮助，要是有啥问题，欢迎留言交流呀！

三菱FX1N与3台台达MS300变频器通讯程序 可直接拿来实用了，三菱FX PLC与台达变频器modbus RTU通讯 采用器件：三菱FX1N 24MT PLC，1个FX1N 485BD板，3个台达MS300系列变频器。 也可以是FX2N，FX2N 485BD 功能：进行频率设定，频率读取，正反转启停。 触摸屏采用MCGS 说明：出售PLC通讯程序和触摸屏程序，带注释。 只是程序，非硬件设备。
