电力系统稳定器/Simulink仿真 基于MATLAB/Simulink仿真平台，设计不同类型的电力系统稳定器PSS (power system stabilizer) 包括PSS1A,PSS2A,PSS3B等，搭建单机无穷大系统，在单机无穷大系统上，仿真对比不同PSS抑制振荡的效果，提高系统稳定性。 1.提高暂态稳定性 发生短路、断线等大扰动时，维持系统暂态稳定性 2.提高静态稳定性 发生负荷波动，电机励磁电压Vf波动，机械功率Pm 波动等小扰动时，维持系统静态稳定

打开Simulink的那一刻，总感觉自己在给电力系统"把脉"。今天咱们要折腾的是电力系统稳定器（PSS）这玩意，别看它只是个辅助控制模块，关键时刻能让发电机在甩负荷、短路时稳住不"抽风"。

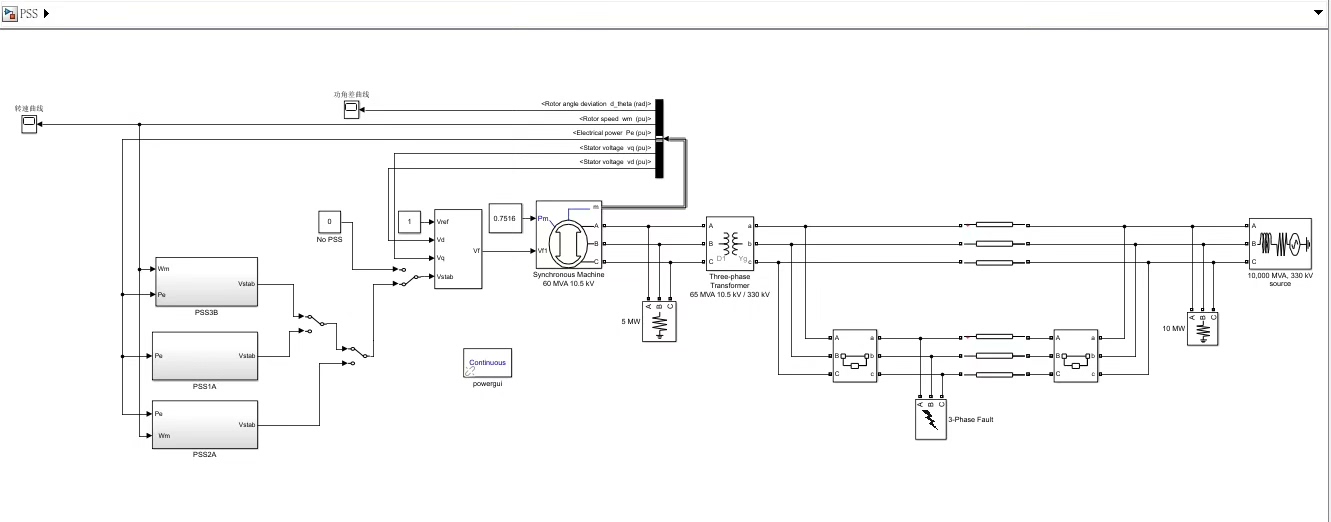

先整点硬核的——单机无穷大系统模型搭建。发电机参数设定窗口里，阻尼系数D设为2，惯性时间常数H=5秒，同步电抗别超过1.2。重点是把Excitation System模块拖出来，这里藏着PSS的接口。建议直接复制这段参数配置：

syn_machine.D = 2;
syn_machine.H = 5;
exc_sys.TR = 0.02;  % 测量环节时间常数
exc_sys.KA = 200;   % 自动电压调节器增益

接下来才是重头戏——三种PSS的实战对比。PSS1A属于经典款，结构简单到就像机械式调速器。它的核心是隔直环节+两级超前滞后补偿，用这个代码块描述传递函数：

TransferFcn1: 1/(1 + 0.05s)  % 隔直滤波器
TransferFcn2: (1 + 0.5s)/(1 + 0.1s)  % 相位补偿

但实际调试时会发现，当系统存在多频段振荡时，PSS1A就像个只会用蛮力的拳击手，顾此失彼。这时候得掏出PSS2A，这家伙内置了双输入通道，能同时捕捉转速偏差和电功率波动。在Simulink里需要并联两个测量支路，记得把电功率信号的增益系数Kp设在0.8~1.2之间，否则会引发反调现象。

电力系统稳定器/Simulink仿真 基于MATLAB/Simulink仿真平台，设计不同类型的电力系统稳定器PSS (power system stabilizer) 包括PSS1A,PSS2A,PSS3B等，搭建单机无穷大系统，在单机无穷大系统上，仿真对比不同PSS抑制振荡的效果，提高系统稳定性。 1.提高暂态稳定性 发生短路、断线等大扰动时，维持系统暂态稳定性 2.提高静态稳定性 发生负荷波动，电机励磁电压Vf波动，机械功率Pm 波动等小扰动时，维持系统静态稳定

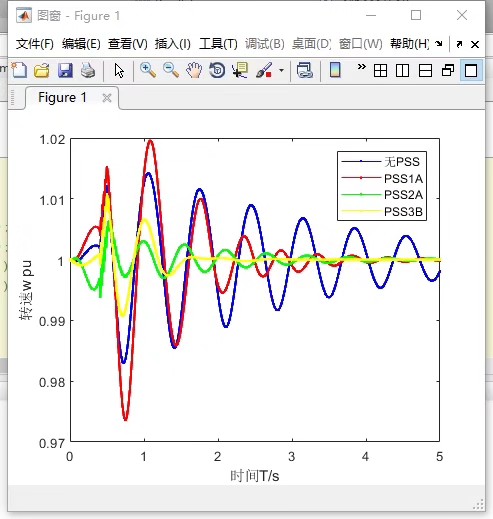

测试小扰动稳定性时，突然给机械功率Pm加个5%阶跃扰动。没装PSS的情况下，发电机转速偏差会像过山车似的震荡七八个周期才平息。加上PSS3B之后（这货带自适应滤波功能），波形立马变得像被熨斗烫过一样平整。看这段仿真结果数据：

无PSS时振荡持续时间: 12.3秒
PSS3B作用后: 2.1秒

不过别被参数迷惑，实际在暂态故障测试中，PSS2A的表现反而更稳当。因为它的双输入结构能更快感知系统状态突变，在发生三相短路时，比单输入结构的PSS1A提前30ms启动补偿。这个时间差足够让功角摆幅减小5°以上，避免出现"扭振-发散"的恶性循环。

最后给个接地气的调试建议：先开着频域分析工具箱扫一遍Bode图，确保PSS的相位补偿在0.1~2Hz频段内有+20°裕度。现场调试时如果遇到高频谐振，试试把PSS输出限幅值从±0.2降到±0.1，这招能有效避免控制过冲。记住，好的PSS参数就像老中医开的方子——既要治标更要固本。
