1、认识ST7789驱动的LCD

1）看图认识

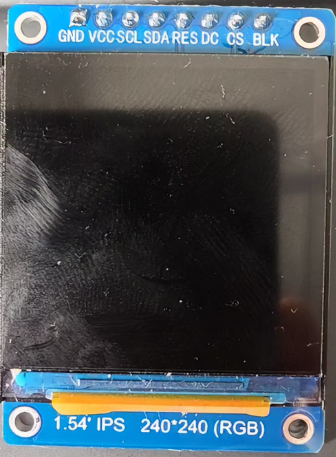

我买到的是一块 ST7789 驱动的 1.54 英寸 IPS LCD 显示屏模块，分辨率240*240。

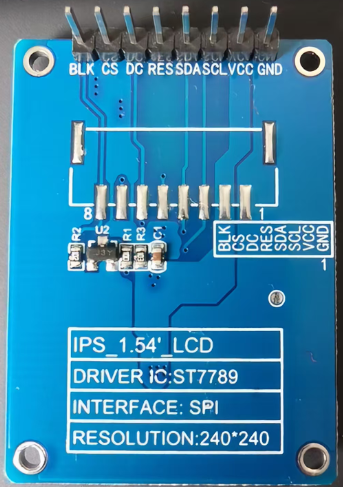

这个是焊接过针脚的模块。

2）引脚说明

引脚	名称	功能	接 ESP32-S3
BLK	Backlight	背光控制（PWM 调光）	GPIO + PWM 或 3.3V
CS	Chip Select	片选信号（低电平有效）	GPIO
DC	Data/Command	数据/命令选择	GPIO
RES	Reset	复位信号（低电平复位）	GPIO
SDA	Serial Data	SPI 数据输入（MOSI）	GPIO
SCL	Serial Clock	SPI 时钟	GPIO
VCC	Power	电源输入（3.3V）	3.3V
GND	Ground	地	GND

2、面包板连接ST7789屏幕

1）引脚分配说明

考虑把屏幕接到板子的右侧，引脚分配如下，从屏幕最下面的GND开始

引脚	名称	功能	接 ESP32-S3
BLK	Backlight	背光控制（PWM 调光）	G35
CS	Chip Select	片选信号（低电平有效）	G45
DC	Data/Command	数据/命令选择	G47
RES	Reset	复位信号（低电平复位）	G21
SDA	Serial Data	SPI 数据输入（MOSI）	G20
SCL	Serial Clock	SPI 时钟	G19
VCC	Power	电源输入（3.3V）	3.3V正极
GND	Ground	地	GND 接地

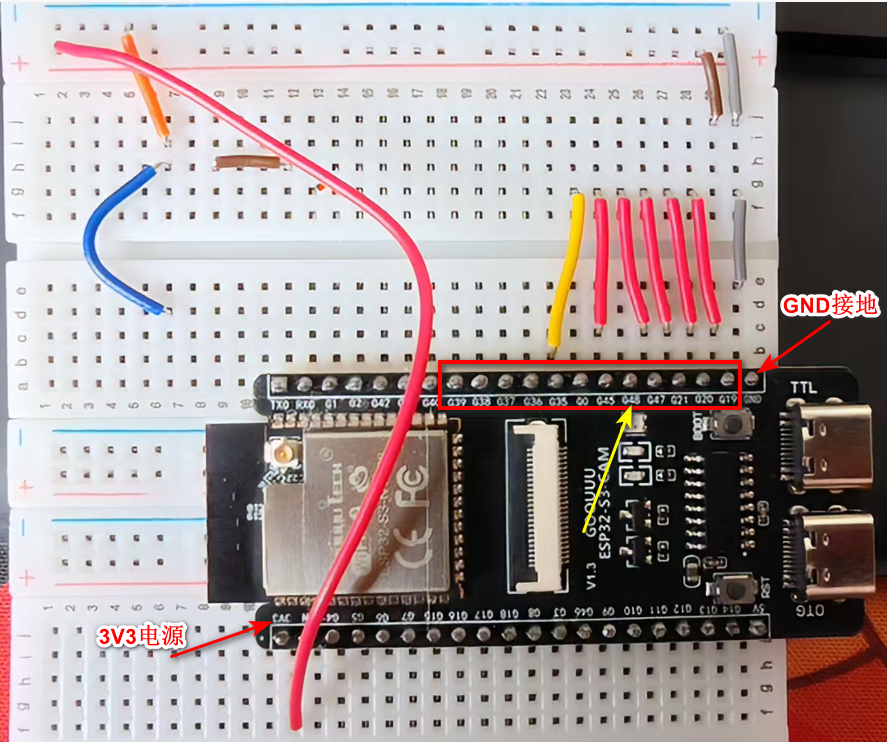

GND引脚接地，需要把板子的GND引脚通过两条灰色短线连接到负极

VCC引脚接正极，先把板子上3V3引脚通过长的红色线连接到正极，然后在右侧用棕色线连接VCC引脚到正极这一横排。

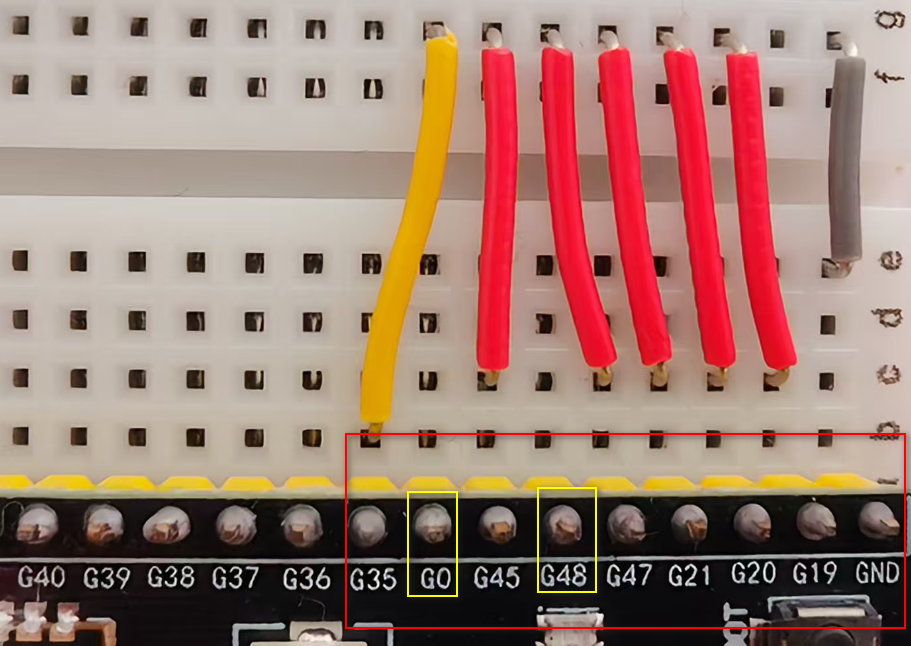

SCL连接G19，SDA连接G20，RES连接G21，DC连接G47

G47旁边是G48，G48是用来控制 板载 RGB  LED 灯的，为了不影响板载灯，跳过这个口

所以 CS连接G45，

G45旁边是G0，G0是 启动模式选择（Strapping 引脚）用的，不能占用

所以BLK可以接G35。

哪些口是板载要用的，可以问下AI 或者在我这篇博客里查询，我也是经常翻这个。

ESP32-S3-CAM：认识引脚 这个博客中 右侧引脚介绍部分的表格里就有提到，G48和G0的作用。

2）面包板接线

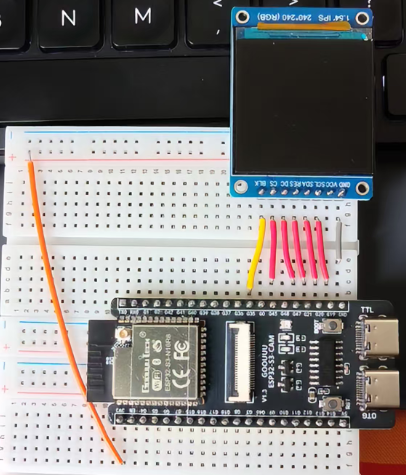

我把3V3接正极的线换了一根短点的橙色线，要不然飞着很难看，下图是完整接线完毕后的效果。

3）上电检查

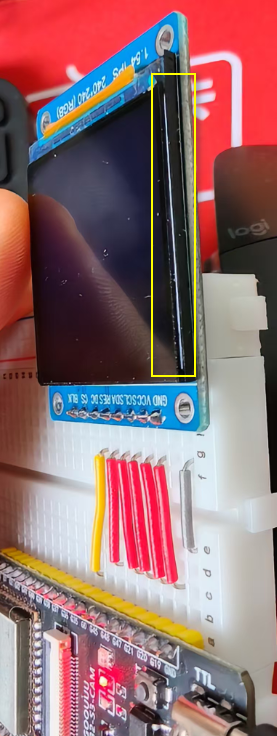

接完线以后，插上USB，可以看看屏幕背光是不是亮的，下图中黄色框出的部分，亮的就代表屏幕供电没问题，也就是说屏幕下面接的两个 引脚，GND和VCC供电没问题，如果这个都没亮，就说明 电流 没通，要检查线路。

3、写代码点亮屏幕

1）用AI工具写demo代码

线接好上电正常后，写提示词，让AI写屏幕自检代码即可，要告诉AI，每个引脚对应的口是多少，然后实现什么功能，我的提示词如下：

我通过面包板将ESP32-S3-CAM主板上连接了一个ST7789驱动的LCD屏幕，分辨率240*240，引脚设置如下：SCL连接G19，SDA连接G20，RES连接G21，DC连接G47，CS连接G45，BLK接G35，写一段代码，实现在屏幕上显示白底，然后用黑色字体写hello world。

#include <Arduino.h>
#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>

// ST7789 引脚定义（根据您的接线）
#define TFT_SCL  19   // SPI 时钟
#define TFT_SDA  20   // SPI 数据（MOSI）
#define TFT_RES  21   // 复位
#define TFT_DC   47   // 数据/命令选择
#define TFT_CS   45   // 片选
#define TFT_BLK  35   // 背光控制

// 创建 ST7789 对象（软件 SPI）
Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_SDA, TFT_SCL, TFT_RES);

void setup() {
  Serial.begin(115200);
  delay(1000);

  Serial.println("ST7789 初始化开始...");

  // 初始化背光引脚
  pinMode(TFT_BLK, OUTPUT);
  digitalWrite(TFT_BLK, HIGH);  // 开启背光

  // 初始化屏幕（240x240 分辨率）
  tft.init(240, 240);

  // 设置屏幕方向（0-3，根据实际需要调整）
  tft.setRotation(0);

  // 填充白色背景
  tft.fillScreen(ST77XX_WHITE);

  // 设置文字颜色（黑色）和大小
  tft.setTextColor(ST77XX_BLACK);
  tft.setTextSize(3);  // 字体大小 3（较大）

  // 计算文字居中位置
  const char* text = "Hello World";
  int16_t x1, y1;
  uint16_t w, h;

  // 获取文字尺寸
  tft.getTextBounds(text, 0, 0, &x1, &y1, &w, &h);

  // 计算居中坐标
  int x = (240 - w) / 2;
  int y = (240 - h) / 2;

  // 显示文字
  tft.setCursor(x, y);
  tft.println(text);

  Serial.println("显示完成！");
}

void loop() {
  // 无需重复刷新
  delay(1000);
}

2）库依赖安装

在 Arduino IDE 中安装以下库：

1. Adafruit ST7735 and ST7789 Library

   • 管理库 → 搜索 "Adafruit ST7789" → 安装

2. Adafruit GFX Library

   • 会自动作为依赖安装

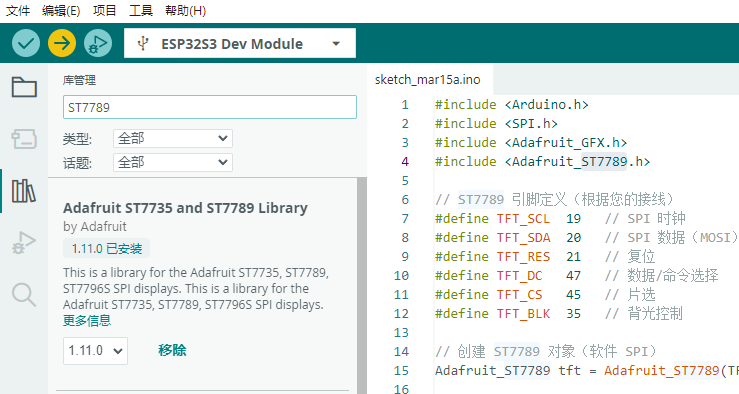

ST7789依赖库安装

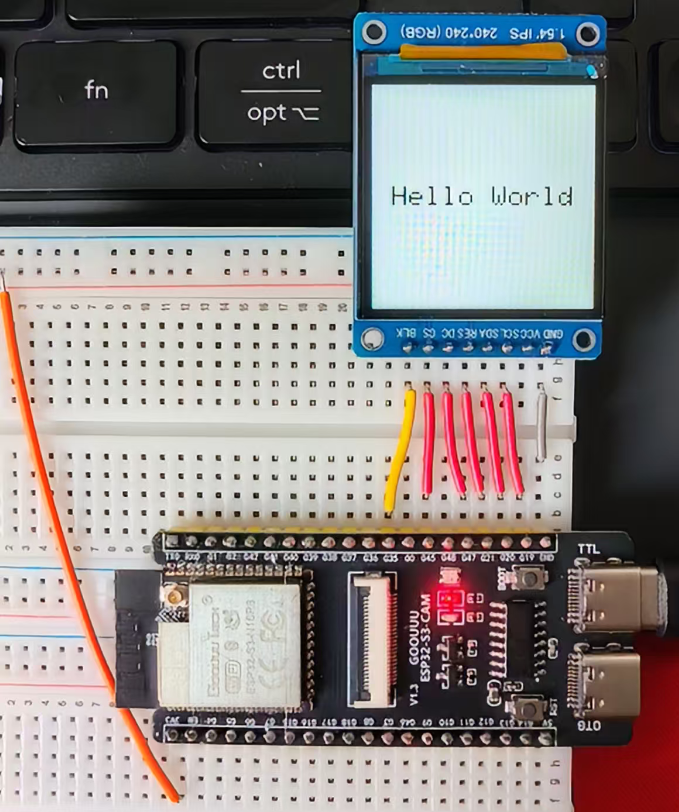

3）运行效果
