1、认识硬件：引脚说明与引脚分配

引脚	功能	接 ESP32-S3
LR	左右声道选择	GND 接地 负极
WS	字选择（LRCK）	GPIO 1
SCK	位时钟（BCLK）	GPIO 2
SD	串行数据	GPIO 42
VDD	电源（1.8-3.3V）	3.3V 正极
GND	地	GND 接地 负极

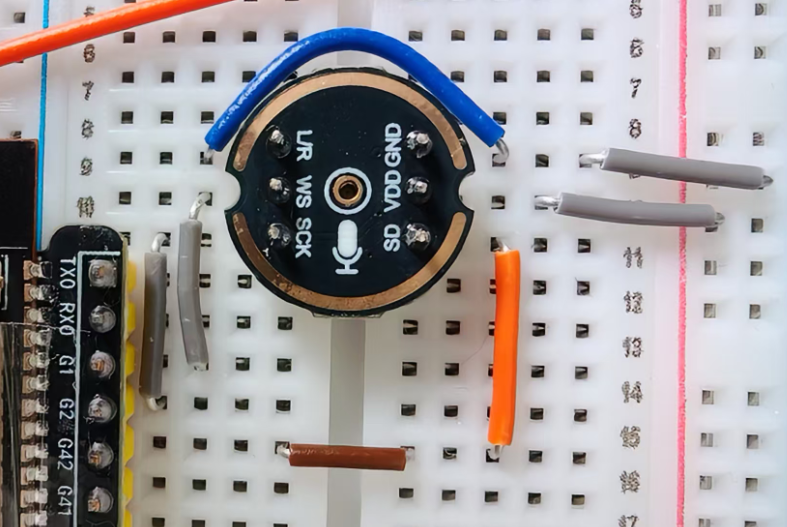

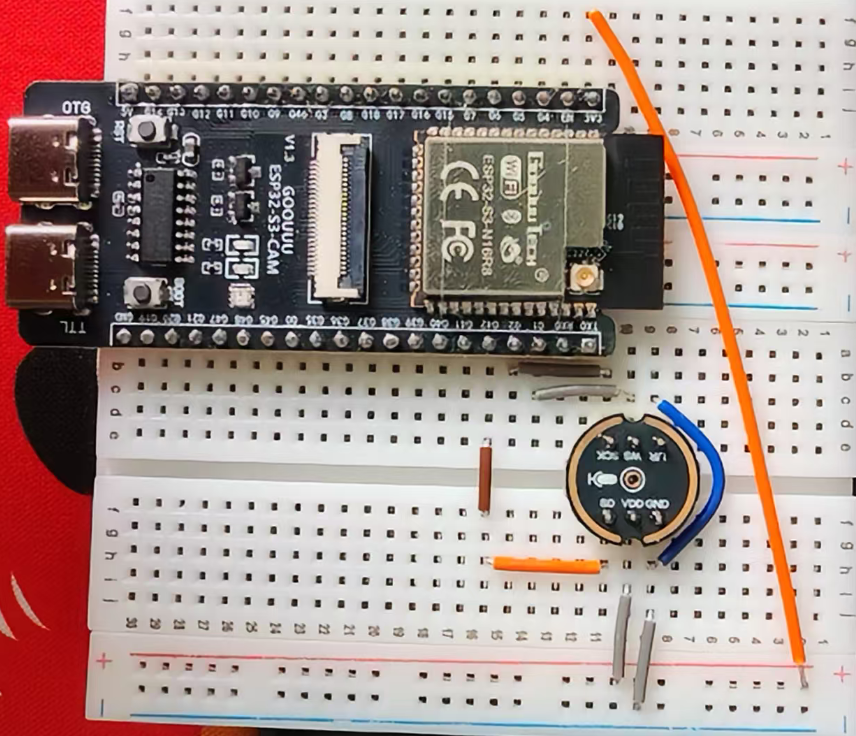

2、面包板连接硬件

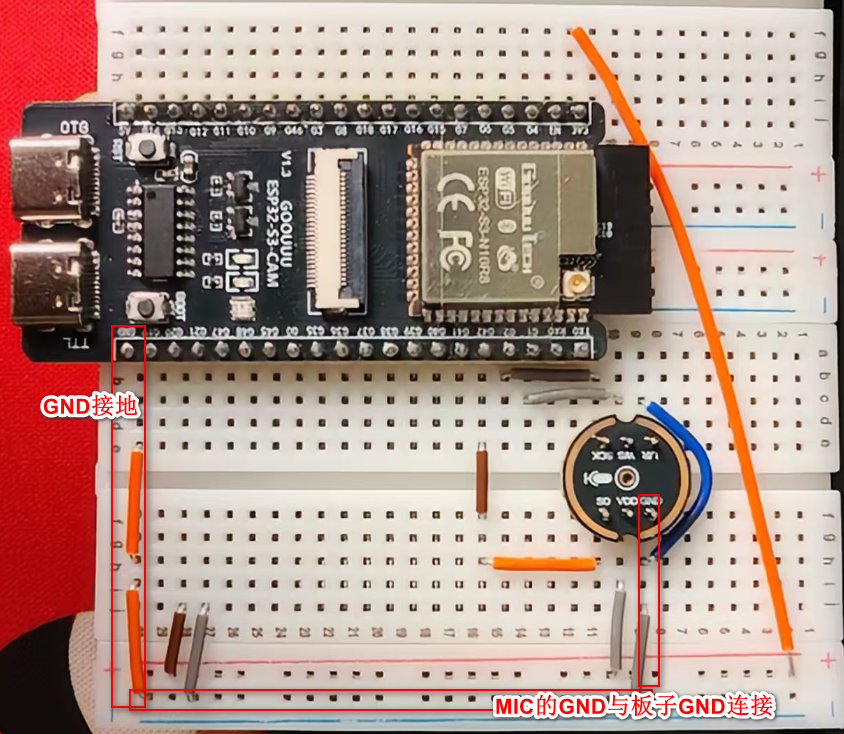

刚开始忘记接GND接地了，好像也能工作，正确接法

3、写代码测试

1）用AI工具写demo代码

提示词：

我通过面包板将ESP32-S3-CAM主板上连接了一个INMP441 麦克风，引脚设置如下：
SD连接G42，WS连接G1，SCK连接G2，写一段极简初始化和自动检测代码

AI提示注意：GPIO1 和 GPIO2 是 Strapping 引脚，启动时会影响下载模式。如果下载困难，建议改用其他引脚（如 GPIO41/45/47）。

因为mic使用时我们并不会下载程序，因此影响有限，是可以用的。

AI生成的代码：程序一直在采集音量大小然后输出

#include <driver/i2s.h>

#define MIC_SCK  2
#define MIC_WS   1
#define MIC_SD   42

void setup() {
  Serial.begin(115200);

  // I2S配置
  i2s_config_t cfg = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX),
    .sample_rate = 16000,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
    .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT,
    .communication_format = I2S_COMM_FORMAT_STAND_I2S,
    .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
    .dma_buf_count = 4,
    .dma_buf_len = 64
  };

  i2s_driver_install(I2S_NUM_0, &cfg, 0, NULL);

  i2s_pin_config_t pins = {
    .bck_io_num = MIC_SCK,
    .ws_io_num = MIC_WS,
    .data_out_num = I2S_PIN_NO_CHANGE,
    .data_in_num = MIC_SD
  };

  i2s_set_pin(I2S_NUM_0, &pins);

  Serial.println("麦克风初始化完成");
}

void loop() {
  int16_t buf[64];
  size_t n;

  i2s_read(I2S_NUM_0, buf, sizeof(buf), &n, portMAX_DELAY);

  int sum = 0;
  for (int i = 0; i < n / 2; i++) sum += abs(buf[i]);

  Serial.print("音量: ");
  Serial.println(sum / (n / 2));

  delay(100);
}

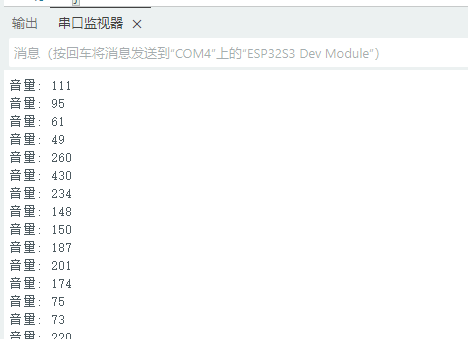

2）运行效果

一直不断有输出，说话声音大点 数值变大，说明运行正常。

4、进阶功能：音频回环测试

1）功能：将 MIC录音后再通过功放和喇叭播放出来

2）引脚分配说明

尽量都用通用口，避开使用与SD卡冲突的，与摄像头冲突，与系统默认占用的口都避开，但是这样 走线比较丑陋。

// 功放引脚（输出）- 保持不变
#define AMP_LRC    41   // ✅
#define AMP_BCLK   47   // ✅
#define AMP_DIN    21   // ✅

// 麦克风引脚（输入）- 修正冲突
#define MIC_WS     5    // 改为 5，避开 UART0
#define MIC_BCLK   2    // ✅ 保持
#define MIC_DOUT   8    // 改为 8，避开 SD_D3 (GPIO42)

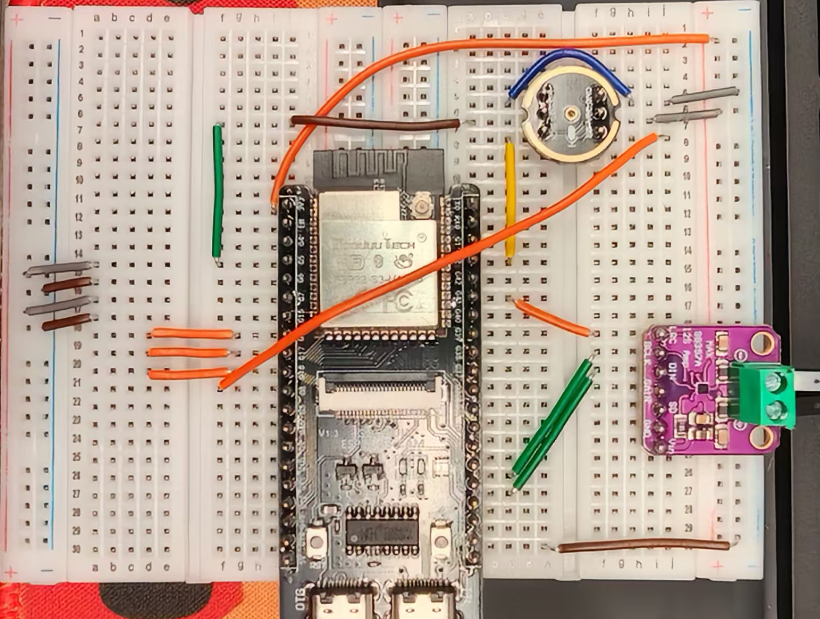

3）硬件布局

4）代码

/*
 * ESP32-S3 音频回环 - 降噪优化版
 * 解决嗡嗡声/电源干扰
 */

#include <driver/i2s.h>

#define AMP_LRC    41
#define AMP_BCLK   47
#define AMP_DIN    21

#define MIC_WS     5
#define MIC_BCLK   2
#define MIC_DOUT   8

#define I2S_TX     I2S_NUM_0
#define I2S_RX     I2S_NUM_1

#define SAMPLE_RATE    48000
#define BUFFER_SIZE    512

// 降噪参数
#define NOISE_GATE_THRESHOLD  500     // 噪声门限（低于此值静音）
#define HIGH_PASS_ALPHA       0.95f   // 高通滤波系数（滤除直流/50Hz工频）
#define AGC_MAX_GAIN          5       // 最大自动增益

void setup() {
  Serial.begin(115200);
  delay(500);

  Serial.println("\n=== 音频回环（降噪版）===");

  if (!initMicrophone()) return;
  if (!initAmplifier()) return;

  Serial.println("✅ 就绪");
  Serial.println("命令: s=开始, x=停止, +/-=调整噪声门限");
  Serial.printf("当前噪声门限: %d\n", NOISE_GATE_THRESHOLD);
}

bool running = false;
int noiseGate = NOISE_GATE_THRESHOLD;
float prevSample = 0;  // 高通滤波历史值

void loop() {
  if (Serial.available()) {
    char c = Serial.read();
    if (c == 's') {
      running = true;
      Serial.println("▶️ 开始（带降噪）");
    }
    else if (c == 'x') {
      running = false;
      i2s_zero_dma_buffer(I2S_TX);
      Serial.println("⏹️ 停止");
    }
    else if (c == '+' && noiseGate < 2000) {
      noiseGate += 100;
      Serial.printf("噪声门限: %d\n", noiseGate);
    }
    else if (c == '-' && noiseGate > 100) {
      noiseGate -= 100;
      Serial.printf("噪声门限: %d\n", noiseGate);
    }
  }

  if (running) loopbackAudioFiltered();
}

bool initMicrophone() {
  i2s_config_t cfg = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX),
    .sample_rate = SAMPLE_RATE,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
    .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT,
    .communication_format = I2S_COMM_FORMAT_STAND_I2S,
    .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
    .dma_buf_count = 4,
    .dma_buf_len = BUFFER_SIZE,
    .use_apll = false
  };

  i2s_driver_install(I2S_RX, &cfg, 0, NULL);

  i2s_pin_config_t pins = {
    .bck_io_num = MIC_BCLK,
    .ws_io_num = MIC_WS,
    .data_out_num = I2S_PIN_NO_CHANGE,
    .data_in_num = MIC_DOUT
  };

  i2s_set_pin(I2S_RX, &pins);
  return true;
}

bool initAmplifier() {
  i2s_config_t cfg = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX),
    .sample_rate = SAMPLE_RATE,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
    .channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,
    .communication_format = I2S_COMM_FORMAT_STAND_I2S,
    .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
    .dma_buf_count = 4,
    .dma_buf_len = BUFFER_SIZE,
    .use_apll = true,
    .tx_desc_auto_clear = true
  };

  i2s_driver_install(I2S_TX, &cfg, 0, NULL);

  i2s_pin_config_t pins = {
    .bck_io_num = AMP_BCLK,
    .ws_io_num = AMP_LRC,
    .data_out_num = AMP_DIN,
    .data_in_num = I2S_PIN_NO_CHANGE
  };

  i2s_set_pin(I2S_TX, &pins);
  i2s_zero_dma_buffer(I2S_TX);
  return true;
}

// 带降噪的回环处理
void loopbackAudioFiltered() {
  int16_t rxBuffer[BUFFER_SIZE];
  size_t bytesRead = 0;

  if (i2s_read(I2S_RX, rxBuffer, sizeof(rxBuffer), &bytesRead, 0) != ESP_OK) return;
  if (bytesRead == 0) return;

  int samples = bytesRead / 2;
  int16_t txBuffer[BUFFER_SIZE * 2];

  for (int i = 0; i < samples; i++) {
    int16_t raw = rxBuffer[i];

    // 1. 高通滤波：滤除直流偏置和50/60Hz工频干扰
    float filtered = raw - prevSample * (1.0f - HIGH_PASS_ALPHA);
    prevSample = raw;

    // 2. 噪声门：小信号静音（消除底噪）
    int32_t sample = (int32_t)filtered;
    if (abs(sample) < noiseGate) {
      sample = 0;  // 静音
    }

    // 3. 自动增益（可选）
    // sample = sample * AGC_MAX_GAIN / 2;

    // 4. 硬限幅
    if (sample > 32767) sample = 32767;
    if (sample < -32768) sample = -32768;

    // 双声道输出
    txBuffer[i * 2] = (int16_t)sample;
    txBuffer[i * 2 + 1] = (int16_t)sample;
  }

  size_t written = 0;
  i2s_write(I2S_TX, txBuffer, samples * 4, &written, portMAX_DELAY);
}

5）运行结果

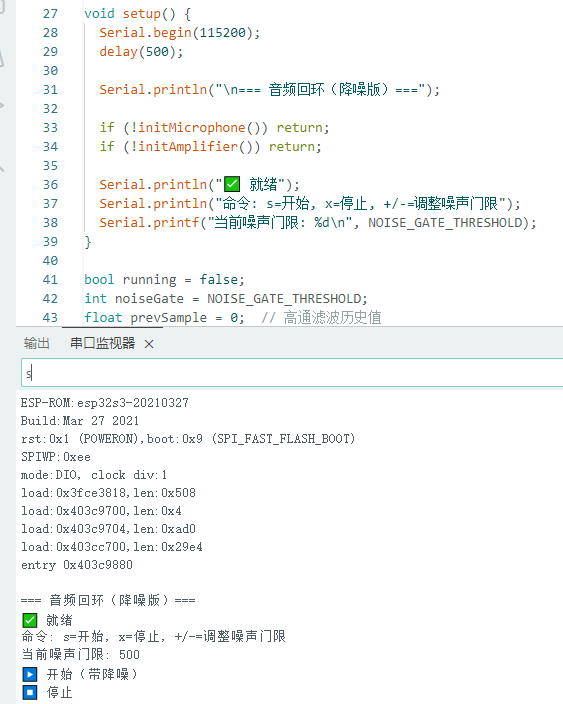

代码上传完毕后，在串口监视器里输入 s 表示开始 回环，喇叭离mic远一点，要不然有干扰

开始后就可以对着mic说话，喇叭这边就能听到有声音输出，声音相对模糊
