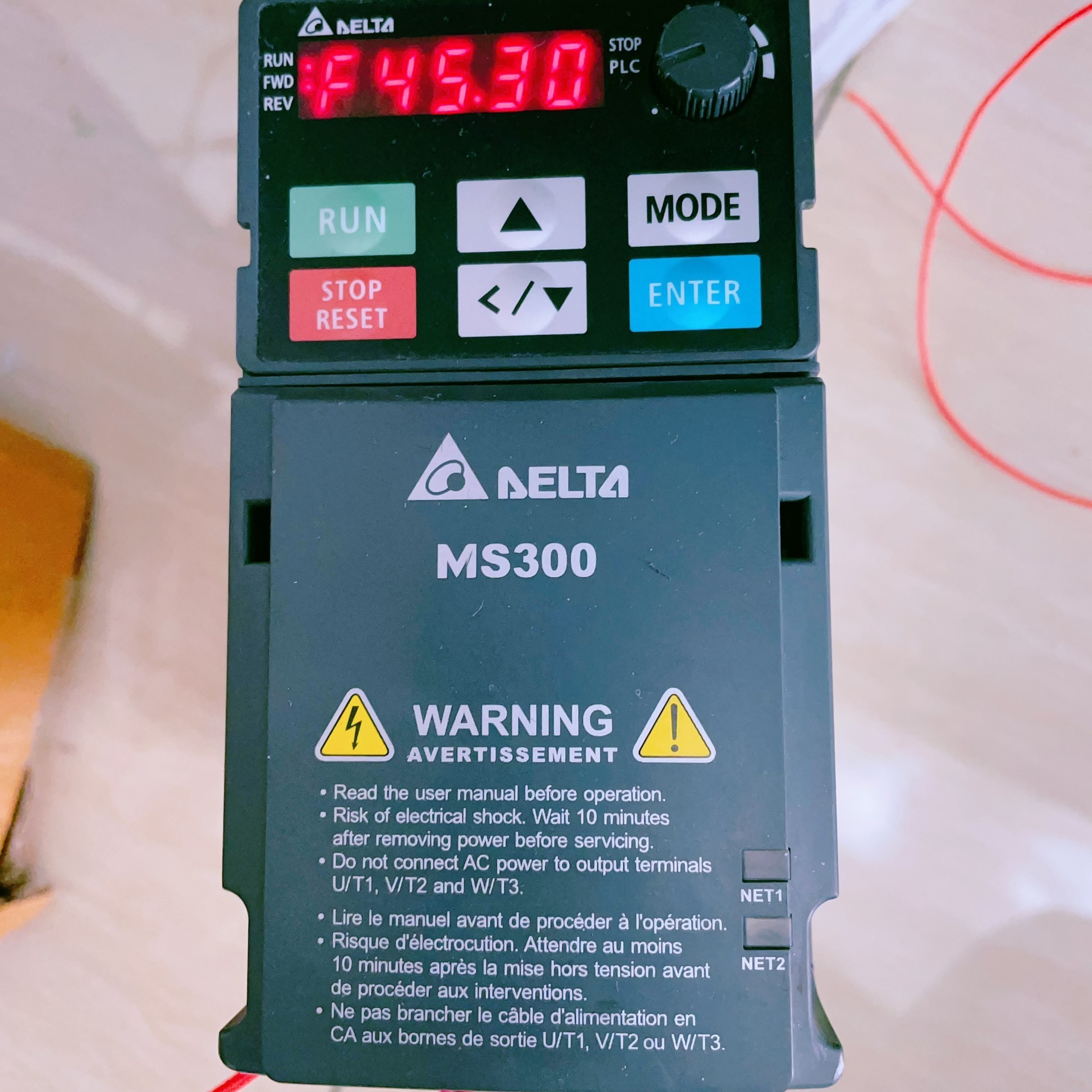

信捷XD与台达MS300通讯程序(XJXD-12) 可直接用于实际的程序带注释，并附送触摸屏有接线方式和设置，通讯地址说明等。 程序采用轮询，可靠稳定 器件：信捷XD5的PLC，台达MS300系列变频器，昆仑通态7022Ni 功能：实现频率设定，启停控制，实际频率读取，加减速时间设定。 资料：带注释触摸屏接线和设置说明

---

信捷XD5与台达MS300通讯实战笔记

最近在项目里用信捷XD5 PLC对接台达MS300变频器，顺手整理了一套稳定运行的方案，附带昆仑通态触摸屏配置。直接上干货，代码和踩坑经验一起分享。

---

**一、硬件接线与通讯基础**

接线部分：

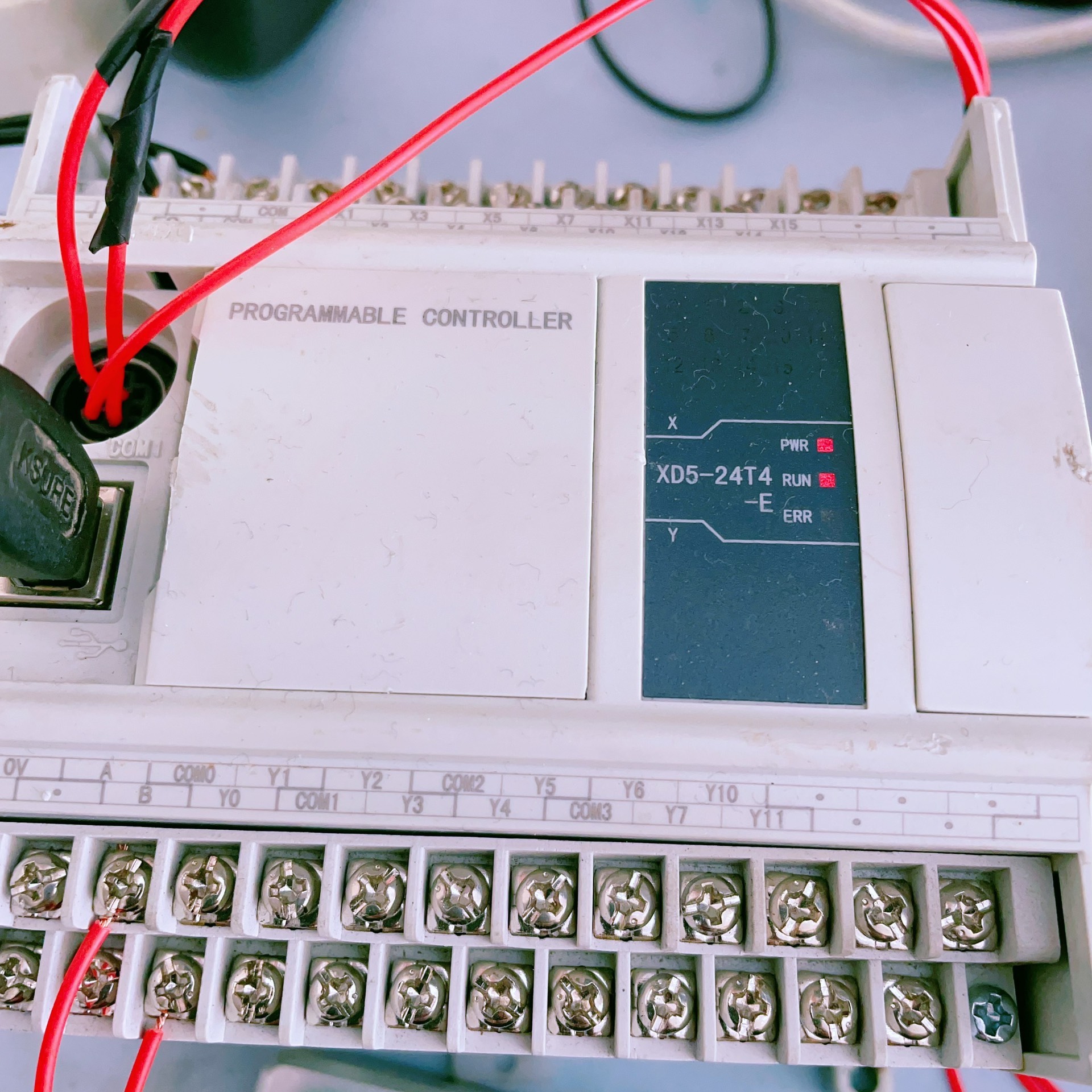

PLC和变频器之间用RS485通讯，接线端子别接反了！信捷XD5的COM2口（支持485）接MS300的RS485+/-，触摸屏并联到同一总线。

!接线示意图

注意：终端电阻根据距离决定是否启用，超过50米建议加120Ω电阻。

信捷XD与台达MS300通讯程序(XJXD-12) 可直接用于实际的程序带注释，并附送触摸屏有接线方式和设置，通讯地址说明等。 程序采用轮询，可靠稳定 器件：信捷XD5的PLC，台达MS300系列变频器，昆仑通态7022Ni 功能：实现频率设定，启停控制，实际频率读取，加减速时间设定。 资料：带注释触摸屏接线和设置说明

通讯参数：

• 波特率：19200（双方一致）
• 数据位：8
• 停止位：1
• 校验：无

台达MS300默认Modbus RTU从站地址1，信捷PLC作为主站发起读写。

---

**二、PLC程序核心逻辑**

程序框架：

采用轮询机制，按顺序读取频率、状态，再下发控制指令。避免冲突的关键是时间间隔控制，这里用T0定时器每500ms触发一次通讯。

// 主程序轮询控制
LD M8000       // PLC上电运行
OUT T0 K500    // 定时500ms
LD T0
MOV H0001 D100 // 功能码01读线圈状态
CALL P0        // 调用通讯子程序
...

关键代码段：读取实际频率

// 读取变频器实际频率（Modbus地址H0002）
LD M0
MOV H03 D110    // 功能码03读保持寄存器
MOV K2 D111     // 寄存器地址0002（十进制2）
MOV K1 D112     // 读取1个寄存器
CALL P1         // 调用Modbus发送子程序
// 接收处理
MOV D200 D50    // D200为接收缓冲区，频率值存D50

启停控制：

台达MS300的线圈地址H0000对应启停，写0停止，写1启动。

// 启动变频器
LD X0          // 触摸屏启动按钮
MOV H05 D120   // 功能码05写单线圈
MOV K0 D121    // 地址0000
MOV K1 D122    // 值1（启动）
CALL P1

---

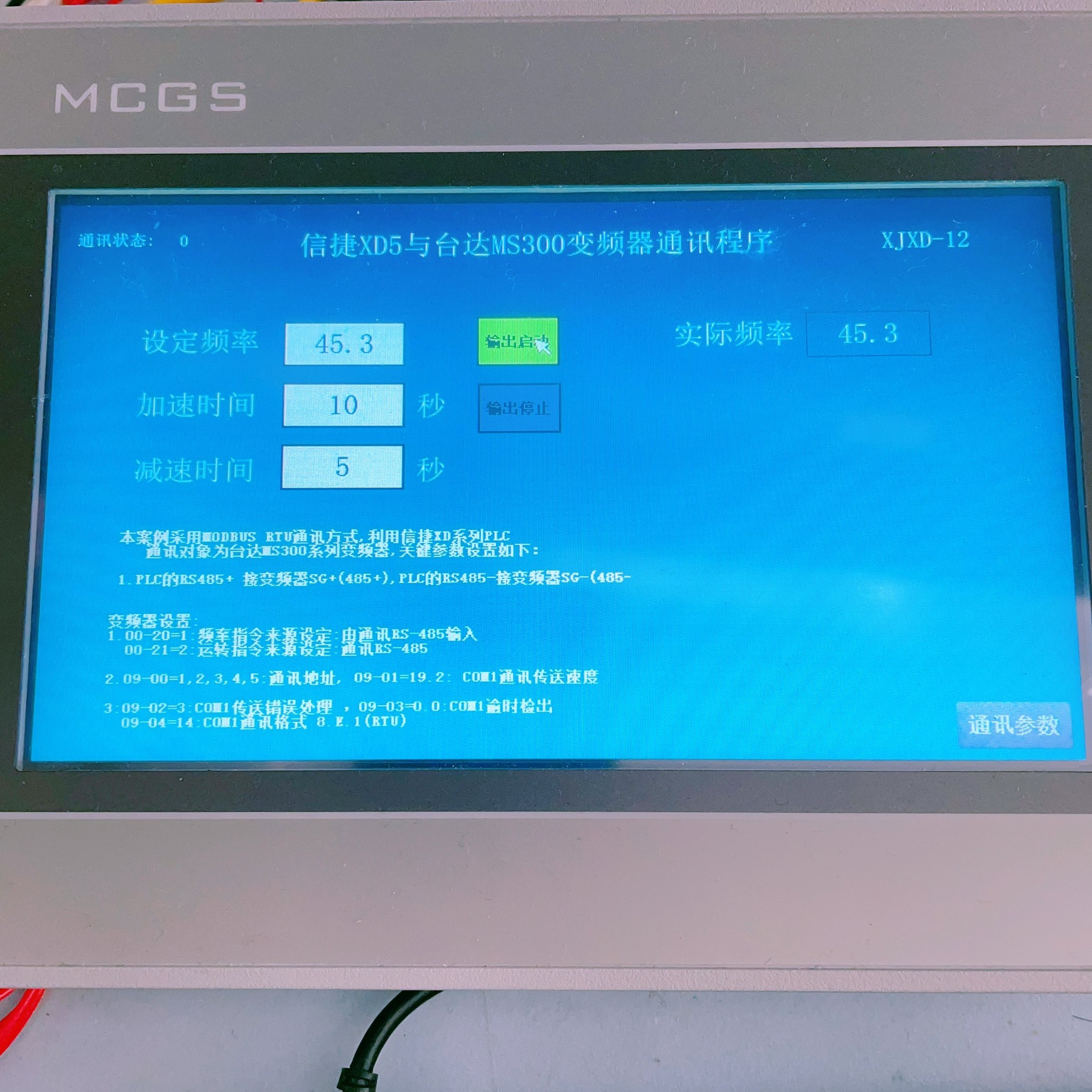

**三、触摸屏配置技巧**

昆仑通态7022Ni界面设计要点：

1. 变量绑定：
   - 频率设定框 → PLC地址D100（对应Modbus 40001）
   - 实际频率显示 → D50
   - 启停按钮 → M0（触发上述启停代码）

1. 通讯参数同步：

!触摸屏设置

注：地址偏移要注意！昆仑通态的地址40001对应PLC的D0，所以D100在屏上填40101。

---

**四、避坑指南**

1. 地址偏移问题：

台达MS300的加速时间寄存器是H0012，但Modbus地址需要+1，屏上填40019（十进制25）。

1. 超时处理：

在PLC中增加接收超时判断，防止死等：

LD T1         // 接收超时计时器
RST M100      // 复位通讯标志
BEEP K1       // 蜂鸣器报警

1. 干扰解决：

遇到数据跳变？检查接地是否独立，485线路避开动力线，或者加磁环。

---

源码与资料

完整工程文件（含注释）和接线图已打包，需要的评论区留言。下期分享如何用同一套硬件做多变频器群控。
