一、开发前期准备

1.1 硬件环境

本次实战采用TMS320F28377SPTPS芯片作为核心控制器，该芯片属于TI C2000系列高性能数字信号控制器（DSC），内置4个可独立配置的SCI（Serial Communication Interface）模块，本质上与通用UART功能一致，支持异步串行通信，可实现与PC机、其他MCU或外设的点对点数据交互，其SCI模块支持多种数据格式和工作模式，且引脚可灵活配置。搭配的硬件器材如下：

• TMS320F28377SPTPS开发板（核心芯片，推荐TI官方LAUNCHXL-F28377S开发板，便于快速上手）；

• USB转TTL模块（如CH340G，用于实现开发板SCI串口与PC机USB口的电平转换，DSP的SCI引脚为TTL电平，PC机串口为RS232电平，需通过该模块完成匹配）；

• 杜邦线（用于连接开发板SCI引脚与USB转TTL模块）；

• PC机（安装串口助手，用于发送和接收数据，验证通信功能）；

• 5V电源适配器（为开发板供电，确保供电稳定，避免因电压波动影响通信）。

1.2 软件环境

软件环境搭建围绕TI官方开发工具展开，确保工具版本兼容，避免开发过程中出现兼容性问题，具体配置如下：

• 集成开发环境（IDE）：Code Composer Studio（CCS），推荐版本12.0及以上，该环境集编辑、编译、链接、软件仿真、硬件调试于一体，是TMS320系列DSP的主流开发工具；

• 芯片支持包：C2000Ware，版本需匹配CCS版本，包含TMS320F28377SPTPS的寄存器定义、外设驱动库、示例代码等核心资源，是SCI模块配置的基础支撑；

• 串口助手：推荐SecureCRT、SSCOM或串口调试助手，用于PC机与开发板之间的串口通信测试，支持波特率、数据位等参数配置；

• 驱动程序：安装USB转TTL模块驱动（如CH340驱动）和CCS调试驱动，确保PC机可正常识别开发板和USB转TTL模块。

1.3 核心知识点储备

在开发前需掌握TMS320F28377SPTPS SCI模块的核心特性，为后续开发奠定基础：

• SCI模块工作模式：支持异步通信，可配置数据位（5~8位）、停止位（1~2位）、校验位（无校验、奇校验、偶校验），支持波特率可编程，最高波特率可满足高频通信需求；

• 数据传输方式：支持查询模式、中断模式和DMA模式，本次实战重点实现查询模式（简单易上手，适合入门）和中断模式（高效，适合多任务场景）；

• 寄存器配置：核心寄存器包括SCI控制寄存器（SCICTL1、SCICTL2）、波特率寄存器（SCIHBAUD、SCILBAUD）、数据缓冲寄存器（SCITXBUF、SCIRXBUF）、FIFO控制寄存器（SCIFFTX、SCIFFRX）等，需熟练掌握各寄存器的功能和配置方法；

• 引脚复用：TMS320F28377SPTPS的SCI引脚可通过GPIO复用配置，需确认所用SCI模块对应的GPIO引脚，避免引脚冲突，例如SCI-A通常对应GPIO28（TXD）和GPIO29（RXD）。

二、硬件电路设计与连接

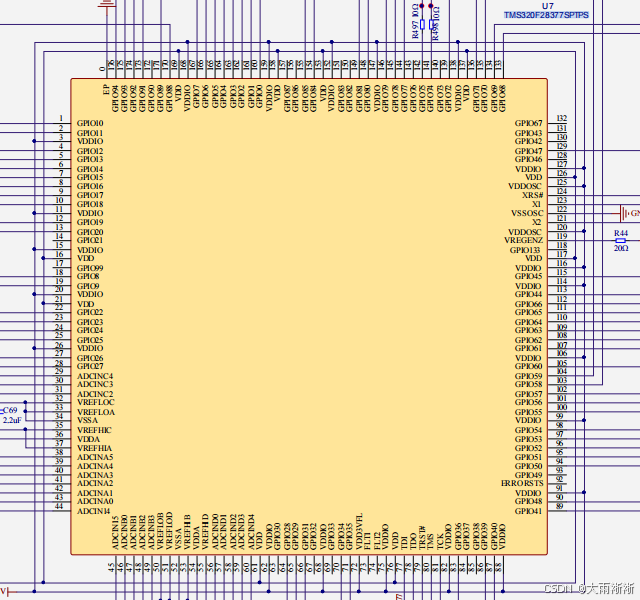

2.1 核心电路设计

TMS320F28377SPTPS的SCI串口电路设计核心是实现“开发板SCI引脚→USB转TTL模块→PC机”的信号传输，重点关注电平匹配和引脚连接，无需复杂的外围电路，具体设计要点如下：

• 电平转换：TMS320F28377SPTPS的SCI引脚输出/输入为3.3V TTL电平，而PC机USB口为5V电平，因此需通过USB转TTL模块（CH340G）完成3.3V与5V的电平转换，避免电平不匹配导致通信失败或芯片损坏；

• 引脚配置：选择SCI-A模块（常用模块，便于调试），其TXD引脚（SCITXDA）对应GPIO28，RXD引脚（SCIRXDA）对应GPIO29，需将这两个引脚配置为SCI功能模式，而非GPIO通用模式；

• 电源与接地：USB转TTL模块的VCC引脚接5V电源（可从开发板5V引脚引出），GND引脚与开发板GND引脚共地，确保共地参考，减少信号干扰；开发板需单独供电，确保供电稳定。

2.2 硬件连接步骤

按照以下步骤完成硬件连接，连接前需关闭所有设备电源，避免短路损坏器件：

1. 连接开发板与USB转TTL模块：

   1. 开发板SCI-A TXD（GPIO28） → USB转TTL模块RXD（标注“RX”或“RXD”）；

   2. 开发板SCI-A RXD（GPIO29） → USB转TTL模块TXD（标注“TX”或“TXD”）；

   3. 开发板GND → USB转TTL模块GND（共地，至关重要，否则会出现数据乱码或无法通信）。

2. 连接USB转TTL模块与PC机：将USB转TTL模块的USB接口插入PC机USB口，PC机会自动识别（若未识别，需安装CH340驱动）；

3. 为开发板供电：将5V电源适配器接入开发板电源接口，确保电源指示灯正常亮起，开发板正常启动。

注意：连接时需区分TXD和RXD引脚，遵循“交叉连接”原则（开发板TXD接模块RXD，开发板RXD接模块TXD），若接反会导致无法接收数据；同时避免VCC与GND接反，防止烧毁器件。

三、软件开发实现（基于CCS）

本次软件开发基于C语言，使用C2000Ware库函数和寄存器配置两种方式实现SCI串口通信，分别实现查询模式下的“PC机发送、开发板接收并回显”和中断模式下的“开发板主动发送数据、PC机接收”，步骤清晰，可直接复制代码调试。

3.1 工程创建与环境配置

1. 打开CCS软件，点击“File→New→CCS Project”，创建新工程；

2. 在工程配置界面，选择芯片型号“TMS320F28377SPTPS”，选择编译器版本（推荐TI v21.6.0.LTS），设置工程名称和保存路径，点击“Finish”；

3. 添加C2000Ware库文件：右键点击工程，选择“Properties→Build→C2000Ware”，勾选对应芯片的库文件，确保寄存器定义、驱动函数可正常调用；

4. 添加头文件路径：在工程Properties中，找到“Build→Include Options”，添加C2000Ware库的头文件路径（如“C:\ti\c2000ware\driverlib\f28377s\driverlib”），避免头文件引用错误；

5. 创建主程序文件：右键点击工程“Source”文件夹，选择“New→Source File”，命名为“main.c”，用于编写SCI串口开发代码。

3.2 通用初始化配置（系统时钟+GPIO复用）

无论查询模式还是中断模式，都需先完成系统时钟初始化和SCI引脚复用配置，确保SCI模块正常工作，代码如下（含详细注释）：

#include "F28x_Project.h" // 标准头文件，包含所有外设定义 #include "sci.h" // SCI驱动头文件，部分版本需手动包含 // 函数声明 void InitSysCtrl_Custom(void); // 系统时钟初始化（自定义配置） void InitSCI_Gpio(void); // SCI引脚复用配置 void main(void) { // 1. 系统初始化 InitSysCtrl_Custom(); // 初始化系统时钟 DINT; // 禁用全局中断 InitPieCtrl(); // 初始化PIE控制寄存器 IER = 0x0000; // 禁用所有CPU中断 IFR = 0x0000; // 清除所有中断标志 InitPieVectTable(); // 初始化PIE向量表 // 2. SCI引脚复用配置 InitSCI_Gpio(); // 3. SCI模块初始化（后续分模式实现） // ...（查询模式/中断模式初始化代码） // 4. 主循环（后续分模式实现） while(1) { // ...（数据收发逻辑） } } // 系统时钟初始化：配置系统时钟为100MHz，LSPCLK为25MHz（SCI波特率依赖LSPCLK） void InitSysCtrl_Custom(void) { EALLOW; // 允许访问受保护寄存器 // 配置振荡器：使用内部振荡器，频率10MHz SysCtrlRegs.CLKCTL.bit.OSCCLKSRCSEL = 0x01; // 选择内部振荡器 SysCtrlRegs.CLKCTL.bit.XCLKINOFF = 1; // 关闭外部时钟输入 // 配置PLL锁相环，将10MHz振荡器时钟倍频至100MHz SysCtrlRegs.PLLCR.bit.DIV = 0x0A; // PLL倍频系数，10MHz×10=100MHz while(SysCtrlRegs.PLLSTS.bit.LOCKS != 1); // 等待PLL锁相环稳定 // 配置外设时钟：LSPCLK = SYSCLK / 4 = 25MHz（SCI模块使用LSPCLK） SysCtrlRegs.LOSPCP.bit.LSPCLKDIV = 0x03; // 分频系数4 EDIS; // 禁止访问受保护寄存器 } // SCI引脚复用配置：配置GPIO28（SCITXDA）和GPIO29（SCIRXDA）为SCI功能 void InitSCI_Gpio(void) { EALLOW; // 配置GPIO28为SCITXDA功能（MUX=1） GpioCtrlRegs.GPAMUX2.bit.GPIO28 = 0x01; GpioCtrlRegs.GPADIR.bit.GPIO28 = 1; // GPIO28为输出（TXD） GpioCtrlRegs.GPAPUD.bit.GPIO28 = 0; // 使能上拉电阻 // 配置GPIO29为SCIRXDA功能（MUX=1） GpioCtrlRegs.GPAMUX2.bit.GPIO29 = 0x01; GpioCtrlRegs.GPADIR.bit.GPIO29 = 0; // GPIO29为输入（RXD） GpioCtrlRegs.GPAPUD.bit.GPIO29 = 0; // 使能上拉电阻 EDIS; }

说明：系统时钟配置中，LSPCLK（低速外设时钟）为25MHz，SCI波特率的计算依赖该时钟，后续波特率配置需基于此时钟进行计算；GPIO复用配置需确保引脚功能正确，避免与其他外设冲突。

3.3 模式1：查询模式（PC发送→开发板接收→回显）

查询模式通过循环查询SCI接收寄存器的状态，判断是否有数据接收，接收完成后立即回显给PC机，逻辑简单，适合入门调试，在主程序中添加SCI初始化和收发逻辑，完整代码如下（补充到main.c中）：

// 函数声明（补充） void InitSCI_Query(void); // 查询模式SCI初始化 void SCI_SendByte(uint16_t data); // 发送一个字节 uint16_t SCI_ReceiveByte(void); // 接收一个字节 // 主函数中替换SCI初始化和主循环部分 void main(void) { uint16_t rxData; // 接收数据缓存 // 1. 系统初始化（同3.2） InitSysCtrl_Custom(); DINT; InitPieCtrl(); IER = 0x0000; IFR = 0x0000; InitPieVectTable(); // 2. SCI引脚复用配置（同3.2） InitSCI_Gpio(); // 3. 查询模式SCI初始化 InitSCI_Query(); // 4. 主循环：接收PC机数据并回显 while(1) { rxData = SCI_ReceiveByte(); // 等待接收数据（查询模式，阻塞等待） SCI_SendByte(rxData); // 回显接收的数据给PC机 } } // 查询模式SCI初始化：配置波特率115200，8位数据位，1位停止位，无校验 void InitSCI_Query(void) { EALLOW; // 初始化SCI FIFO（可选，开启FIFO可减少数据丢失） SciaRegs.SCIFFTX.all = 0x8000; // 清除FIFO状态，不复位 SciaRegs.SCIFFRX.all = 0x0000; SciaRegs.SCIFFCT.all = 0x00; // 波特率配置：LSPCLK=25MHz，目标波特率115200 // 波特率计算公式：BRR = (LSPCLK / (baud × 8)) - 1 // 计算：(25e6 / (115200×8)) - 1 ≈ 27.126 → 取整27（0x1B） SciaRegs.SCIHBAUD.all = 0x00; // 波特率高8位 SciaRegs.SCILBAUD.all = 0x1B; // 波特率低8位（27） // 配置数据格式：8位数据位，1位停止位，无校验，异步模式 SciaRegs.SCICCR.all = 0x0007; // 0000 0000 0000 0111 → 8位数据，无校验 SciaRegs.SCICTL1.all = 0x0003; // 清除软件复位，禁用中断 SciaRegs.SCICTL2.bit.RXBKINTENA = 0; // 关闭接收中断 SciaRegs.SCICTL2.bit.TXINTENA = 0; // 关闭发送中断 SciaRegs.SCICTL1.all = 0x0023; // 使能SCI接收和发送（RE=1, TE=1） // 使能FIFO SciaRegs.SCIFFTX.bit.SCIFFENA = 1; SciaRegs.SCIFFRX.bit.SCIFFENA = 1; EDIS; } // 发送一个字节数据（查询模式，等待发送缓冲区为空） void SCI_SendByte(uint16_t data) { while(SciaRegs.SCIFFTX.bit.TXFFST != 0); // 等待发送FIFO为空 SciaRegs.SCITXBUF.all = data; // 发送数据到缓冲区 } // 接收一个字节数据（查询模式，阻塞等待接收完成） uint16_t SCI_ReceiveByte(void) { while(SciaRegs.SCIFFRX.bit.RXFFST == 0); // 等待接收FIFO有数据 return SciaRegs.SCIRXBUF.all; // 读取接收的数据 }

说明：波特率计算是关键，若LSPCLK改变，需重新计算BRR值，例如LSPCLK=50MHz时，115200波特率的BRR值约为53（0x35）；查询模式为阻塞式接收，主循环会一直等待数据，适合简单的点对点通信场景。

3.4 模式2：中断模式（开发板主动发送+接收中断回显）

中断模式下，开发板主动向PC机发送固定数据，同时开启接收中断，当接收到PC机数据时，通过中断服务函数完成回显，无需阻塞主循环，适合多任务开发场景，完整代码如下（替换查询模式代码）：

// 函数声明（补充） void InitSCI_Interrupt(void); // 中断模式SCI初始化 void SCI_SendString(const char *msg); // 发送字符串 interrupt void scia_rx_isr(void); // SCI接收中断服务函数 // 全局变量：接收数据缓存 uint16_t rxData; void main(void) { // 1. 系统初始化（同3.2） InitSysCtrl_Custom(); DINT; InitPieCtrl(); IER = 0x0000; IFR = 0x0000; InitPieVectTable(); // 2. SCI引脚复用配置（同3.2） InitSCI_Gpio(); // 3. 中断模式SCI初始化 InitSCI_Interrupt(); // 4. 主循环：主动向PC机发送数据 while(1) { SCI_SendString("Hello PC! This is TMS320F28377SPTPS SCI Test.\r\n"); DELAY_US(1000000); // 延时1秒，每秒发送一次数据 } } // 中断模式SCI初始化：配置波特率115200，开启接收中断 void InitSCI_Interrupt(void) { EALLOW; // 初始化SCI FIFO SciaRegs.SCIFFTX.all = 0x8000; SciaRegs.SCIFFRX.all = 0x0000; SciaRegs.SCIFFCT.all = 0x00; // 波特率配置（同查询模式，LSPCLK=25MHz，115200波特率） SciaRegs.SCIHBAUD.all = 0x00; SciaRegs.SCILBAUD.all = 0x1B; // 数据格式配置（同查询模式） SciaRegs.SCICCR.all = 0x0007; SciaRegs.SCICTL1.all = 0x0003; // 配置中断：开启接收中断，关闭发送中断 SciaRegs.SCICTL2.bit.RXBKINTENA = 1; // 使能接收中断（RX/Break） SciaRegs.SCICTL2.bit.TXINTENA = 0; // 关闭发送中断 // 使能SCI接收和发送 SciaRegs.SCICTL1.all = 0x0023; // 配置FIFO中断触发级别：接收FIFO有1个字节即触发中断 SciaRegs.SCIFFRX.bit.RXFIFOLVL = 1; SciaRegs.SCIFFRX.bit.RXFFIENA = 1; // 使能FIFO接收中断 // 使能FIFO SciaRegs.SCIFFTX.bit.SCIFFENA = 1; SciaRegs.SCIFFRX.bit.SCIFFENA = 1; // 映射SCI接收中断到中断向量表 PieVectTable.SCIA_RX_INT = &scia_rx_isr; // 使能PIE中断组和CPU中断 PieCtrlRegs.PIEIER9.bit.INTx1 = 1; // PIE组9，INT1（SCIA RX中断） IER |= M_INT9; // 使能CPU中断线9 EINT; // 使能全局中断 ERTM; // 使能实时模式中断 EDIS; } // 发送字符串函数 void SCI_SendString(const char *msg) { int i; for(i = 0; msg[i] != '\0'; i++) { SCI_SendByte(msg[i]); // 调用之前的发送字节函数 } } // SCI接收中断服务函数：接收数据并回显 interrupt void scia_rx_isr(void) { rxData = SciaRegs.SCIRXBUF.all; // 读取接收的数据 SCI_SendByte(rxData); // 回显数据给PC机 // 清除PIE中断应答位，允许再次触发中断 PieCtrlRegs.PIEACK.all = PIEACK_GROUP9; }

说明：中断模式的核心是配置中断向量表、开启中断使能（PIE中断和全局中断），中断服务函数需在向量表中注册，且需清除中断应答位，否则中断会持续触发；FIFO中断触发级别可根据需求调整，例如接收4个字节后触发中断，减少中断次数。

四、调试验证与问题排查

4.1 调试前准备

1. 编译工程：点击CCS工具栏“Rebuild All”，编译工程，确保无错误（0 errors, 0 warnings），若有错误，检查头文件路径、寄存器定义或代码语法；

2. 连接开发板：将开发板通过USB线连接到PC机（用于调试），确保CCS可识别开发板（在“View→Target Configuration”中查看）；

3. 配置串口助手：打开串口助手，选择USB转TTL模块对应的串口号（在PC机“设备管理器→端口”中查看），配置参数：波特率115200、数据位8、停止位1、无校验、无流控，点击“打开串口”。

4.2 分模式调试验证

4.2.1 查询模式验证

1. 加载程序：在CCS中点击“Load Program”，选择编译生成的.out文件，加载到开发板；

2. 运行程序：点击“Run”按钮，程序开始运行，主循环等待接收数据；

3. 发送数据：在串口助手中输入任意字符（如“SCI Test”），点击“发送”；

4. 验证结果：若串口助手接收区显示相同的字符（如“SCI Test”），说明查询模式通信正常，开发板成功接收并回显数据。

4.2.2 中断模式验证

1. 加载中断模式程序，运行程序；

2. 查看接收区：串口助手接收区每隔1秒会收到开发板发送的字符串“Hello PC! This is TMS320F28377SPTPS SCI Test.”；

3. 发送数据验证：在串口助手中发送任意字符，接收区会立即回显该字符，说明接收中断正常工作。

4.3 常见问题排查

开发过程中可能出现通信失败、数据乱码等问题，结合实战经验，常见问题及排查方法如下：

• 问题1：串口助手无法识别串口号？

  • 排查：USB转TTL模块驱动未安装或安装失败；USB线接触不良；开发板未供电。

  • 解决：重新安装CH340驱动；更换USB线；检查开发板电源连接，确保电源正常。

• 问题2：数据发送/接收失败，无任何响应？

  • 排查：TXD/RXD引脚接反；SCI引脚复用配置错误（GPIO未配置为SCI功能）；SCI模块未使能；波特率计算错误。

  • 解决：重新检查引脚连接，确保交叉连接；核对GPIO复用配置代码，确认MUX值正确；检查SCI初始化代码，确保SCICTL1寄存器使能接收和发送；重新计算波特率BRR值，匹配LSPCLK频率。

• 问题3：接收数据乱码？

  • 排查：波特率不匹配；系统时钟配置错误（LSPCLK频率错误）；硬件共地不良，存在信号干扰；FIFO未开启导致数据丢失。

  • 解决：确保串口助手与开发板波特率一致；核对系统时钟初始化代码，确保LSPCLK为25MHz；检查GND连接，确保共地；开启SCI FIFO，减少数据丢失。

• 问题4：中断模式下无中断响应？

  • 排查：中断向量表映射错误；PIE中断或全局中断未使能；中断服务函数未清除中断应答位；FIFO中断触发级别配置错误。

  • 解决：核对中断向量表映射代码，确保SCIA_RX_INT指向正确的中断服务函数；检查PIEIER9和IER寄存器配置，确保中断使能；在中断服务函数中添加PieCtrlRegs.PIEACK.all = PIEACK_GROUP9；调整RXFIFOLVL值，确保触发级别正确。

五、开发总结与扩展

5.1 开发总结

本次基于TMS320F28377SPTPS的SCI串口开发实战，完成了查询模式和中断模式的通信实现，核心要点如下：

• 硬件层面：重点关注SCI引脚复用配置和电平转换，遵循“交叉连接”原则，确保共地，减少信号干扰；

• 软件层面：系统时钟初始化需确保LSPCLK频率正确，波特率计算基于LSPCLK，SCI模块初始化需配置数据格式、FIFO和中断（中断模式）；

• 调试层面：分步骤验证，先确保硬件连接正确，再通过串口助手验证通信功能，遇到问题优先排查引脚、波特率和中断配置。

通过本次实战，可掌握TMS320F28377SPTPS SCI模块的核心配置方法，理解查询模式和中断模式的区别及适用场景，为后续更复杂的串口通信（如多字节传输、DMA模式）奠定基础。

5.2 开发扩展

基于本次实战，可进行以下扩展开发，满足更复杂的应用需求：

• DMA模式开发：使用SCI DMA功能，实现高速数据传输，减少CPU占用率，适合大量数据收发场景；

• 多SCI模块通信：TMS320F28377SPTPS有4个SCI模块，可配置多个SCI接口，实现与多个外设的同时通信；

• 串口协议实现：基于SCI串口实现自定义通信协议（如Modbus协议），用于工业控制场景中的设备交互；

• 错误处理优化：在代码中添加奇偶校验、帧错误检测等功能，提高通信的稳定性和可靠性；

• 串口烧录功能：结合SCI串口实现程序烧录，通过上位机程序将固件烧录到DSP芯片中，简化开发流程。

后续开发中，可结合C2000Ware的示例代码，进一步优化串口通信的效率和稳定性，适配实际项目需求。
