【TMS320开发】基于TMS320F28377SPTPS的DAC开发实战

TMS320F28377SPTPS是德州仪器（TI）推出的高性能32位C2000系列DSP，采用HLQFP-176封装，集成了丰富的外设接口，其中包含3个独立的缓冲式12位数字-模拟转换器（DAC）模块，可满足工业控制、信号生成、传感器校准等场景的模拟输出需求。该DAC模块支持外部基准电压（VREF）和内部基准电压（VDAC）两种供电模式，输出电压范围由基准电压决定，核心转换公式为：输出电压Vout = DACVAL × DACREF / 4096（其中DACVAL为12位数字输入值，范围0~4095，DACREF为基准电压）。

与同系列其他芯片相比，TMS320F28377SPTPS的DAC模块具备独立的缓冲电路，可直接驱动外部负载，无需额外添加运放缓冲，同时支持与ePWM模块同步，可实现高频信号的精准输出，其DAC时钟取自SYSCLK（默认200MHz），无法直接分频，满量程转换稳定时间不低于2us，小阶跃转换稳定时间可缩短。

1.2 开发目标

本次实战以TMS320F28377SPTPS为核心，完成DAC模块的开发与调试，具体目标如下：

搭建DAC开发硬件电路，包括基准电压电路、DAC输出滤波电路及负载接口；
配置CCS开发环境，完成系统时钟、GPIO、DAC模块的软件初始化；
实现三种典型DAC输出功能：固定电压输出、锯齿波输出、正弦波输出；
完成硬件调试与波形验证，解决常见的输出异常问题，确保输出信号稳定、精准。

1.3 开发环境准备

硬件：TMS320F28377SPTPS开发板、USB仿真器（XDS100v3）、示波器、直流稳压电源、面包板、电阻电容、运放（可选，用于信号放大）；
软件：Code Composer Studio（CCS）12.0及以上版本、C2000Ware驱动库（包含DAC相关寄存器定义与函数）、TI提供的参考示例代码（buffdac_enable、buffdac_sine等）；
工具：万用表、示波器探头（高阻抗，避免影响DAC输出）、焊接工具、杜邦线。

二、硬件设计实战

2.1 硬件设计原则

TMS320F28377SPTPS的DAC模块对电源噪声、布线干扰较为敏感，硬件设计需遵循以下原则：

模拟电路与数字电路分开布线，模拟地（AGND）与数字地（DGND）单点连接，减少数字信号对模拟输出的干扰；
基准电压电路需添加去耦电容，靠近基准电压引脚，确保基准电压稳定，避免因基准波动导致输出误差；
DAC输出端添加RC低通滤波电路，滤除高频噪声，同时选用高阻抗示波器探头进行测量，防止探头负载影响输出电压；
电源供电稳定，DSP核心电压（1.2V）、IO电压（3.3V）需添加去耦电容，减少电源纹波。

2.2 核心硬件电路设计

2.2.1 最小系统电路

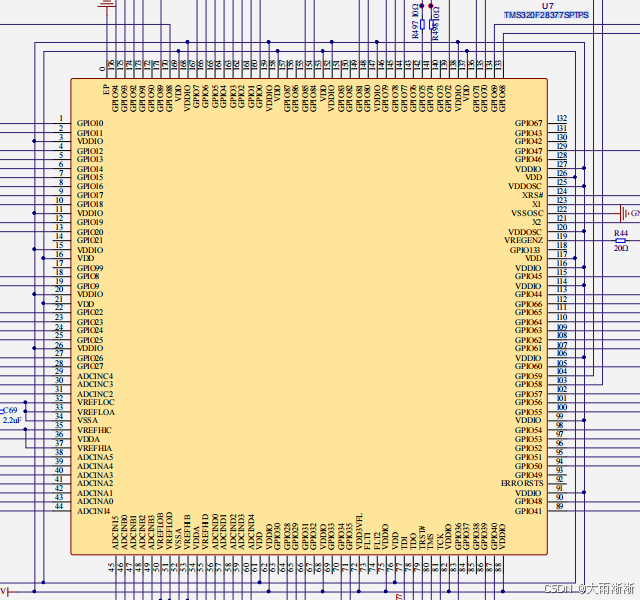

TMS320F28377SPTPS的最小系统包括电源电路、复位电路、时钟电路和仿真电路，具体设计如下：

电源电路：采用直流稳压电源提供5V输入，通过AMS1117-3.3V和AMS1117-1.2V芯片分别输出3.3V（IO电压）和1.2V（核心电压），每个电源输出端并联100nF陶瓷电容和10uF电解电容，实现去耦；
复位电路：采用上电复位电路，通过电阻和电容组成RC电路，复位引脚（XRSn）通过下拉电阻接地，上电时电容充电，实现复位功能；
时钟电路：采用外部10MHz晶振，配合2个22pF电容，连接到DSP的X1和X2引脚，通过PLL倍频至200MHz（SYSCLK），为DAC模块提供时钟源；
仿真电路：将USB仿真器的JTAG接口（TDI、TDO、TMS、TCK、GND）与DSP的对应引脚连接，用于代码下载和调试。

2.2.2 DAC模块核心电路

本次实战选用DAC-A通道（引脚为DACOUTA）作为输出通道，基准电压选用外部3.3V（与IO电压一致，便于供电），核心电路包括基准电压电路、DAC输出滤波电路和负载接口，具体设计如下：

基准电压电路：从DSP的VREFHI引脚接入3.3V基准电压，引脚旁并联100nF去耦电容，确保基准电压稳定；若选用内部基准电压，需通过软件配置相关寄存器，同时确保VDAC引脚供电正常；
DAC输出滤波电路：在DACOUTA引脚与负载之间串联一个1kΩ电阻，并联一个10nF电容，组成RC低通滤波电路，截止频率约为15.9kHz，可有效滤除DAC转换过程中产生的高频噪声；
负载接口：滤波电路输出端连接一个10kΩ电阻作为负载，同时预留示波器测量接口，方便后续波形验证；若需驱动更大负载，可在输出端添加运放缓冲电路（如LM324），提升驱动能力。

注意：TMS320F28377SPTPS的DAC输出引脚为模拟信号引脚，布线时需尽量短且远离数字信号线（如SPI、PWM引脚），避免干扰导致输出波形失真。

2.3 硬件焊接与检查

1. 按照硬件电路图焊接元器件，优先焊接最小系统电路，再焊接DAC模块相关电路，焊接时注意焊点饱满、无虚焊，避免短路；

2. 焊接完成后，进行硬件检查：用万用表测量各电源引脚电压，确保1.2V、3.3V电压正常；测量基准电压引脚（VREFHI），确保3.3V基准电压稳定；检查JTAG接口、DAC输出引脚的焊接是否正确，无短路现象；

3. 检查JP1、JP2跳线是否正确连接（若开发板有相关跳线），确保基准电压能够正常接入DAC模块，避免因跳线错误导致输出异常。

三、软件设计实战

3.1 软件设计思路

本次软件设计基于C2000Ware驱动库，采用模块化设计，分为系统初始化模块、DAC模块初始化模块、输出功能模块和主函数模块，具体思路如下：

系统初始化：配置系统时钟（PLL倍频至200MHz）、关闭全局中断、初始化GPIO（将DAC相关引脚配置为模拟输出模式）；
DAC模块初始化：使能DAC模块时钟、配置基准电压来源（外部VREF或内部VDAC）、启用DAC缓冲电路、设置DAC输出使能；
输出功能模块：分别实现固定电压输出、锯齿波输出、正弦波输出，其中正弦波输出可通过定时器中断或DMA方式实现，提升输出频率；
主函数：调用各初始化函数，循环执行输出功能，或通过中断触发输出更新，确保输出信号稳定。

3.2 软件代码实现

3.2.1 头文件与全局变量定义

#include "F28x_Project.h" #include "driverlib.h" #include "device.h" // 全局变量定义 uint16_t dac_val = 0; // DAC输出数字量（0~4095） uint16_t sine_table[360] = {0}; // 正弦波查找表（360个点） uint16_t table_index = 0; // 正弦波查找表索引 // 函数声明 void System_Init(void); // 系统初始化 void DAC_Init(void); // DAC模块初始化 void DAC_Fixed_Output(uint16_t val); // 固定电压输出 void DAC_Sawtooth_Output(void); // 锯齿波输出 void DAC_Sine_Output(void); // 正弦波输出（定时器中断方式） __interrupt void cpu_timer0_isr(void); // CPU定时器0中断服务函数

3.2.2 系统初始化函数

void System_Init(void) { // 初始化系统控制：关闭看门狗、配置PLL、使能外设时钟 InitSysCtrl(); // 关闭全局中断 DINT; // 初始化PIE控制寄存器 InitPieCtrl(); // 清空中断标志与使能寄存器 IER = 0; IFR = 0; // 初始化PIE向量表 InitPieVectTable(); // 配置GPIO：将DACOUTA引脚（GPIO70）配置为模拟输出模式 EALLOW; GpioCtrlRegs.GPAMUX2.bit.GPIO70 = 3; // GPIO70复用为DACOUTA GpioCtrlRegs.GPADIR.bit.GPIO70 = 1; // 输出模式 GpioCtrlRegs.GPAPUD.bit.GPIO70 = 0; // 使能上拉 EDIS; // 初始化CPU定时器0（用于正弦波输出中断） InitCpuTimers(); ConfigCpuTimer(&CpuTimer0, 200, 5); // 时钟频率200MHz，中断周期5us CpuTimer0Regs.TCR.bit.TSS = 0; // 启动定时器0 CpuTimer0Regs.TCR.bit.TIE = 1; // 使能定时器0中断 // 注册中断服务函数 EALLOW; PieVectTable.TINT0 = &cpu_timer0_isr; EDIS; // 使能中断 IER |= M_INT1; PieCtrlRegs.PIEIER1.bit.INTx7 = 1; EINT; ERTM; }

3.2.3 DAC模块初始化函数

void DAC_Init(void) { EALLOW; // 1. 使能DAC模块时钟（DAC-A通道） CpuSysRegs.PCLKCR13.bit.DACA = 1; // 2. 配置DAC基准电压：0=内部VDAC（2.5V），1=外部VREF（3.3V） DacaRegs.DACCTL.bit.DACREFSEL = 1; // 3. 启用DAC缓冲电路（TMS320F28377SPTPS支持缓冲，可直接驱动负载） DacaRegs.DACCTL.bit.DACBUFFEN = 1; // 4. 使能DAC输出 DacaRegs.DACOUTEN.bit.DACOUTEN = 1; // 5. 等待DAC稳定（至少2us，满足满量程转换稳定时间要求） DELAY_US(10); EDIS; }

3.2.4 输出功能实现

1. 固定电压输出：通过设置DACVALA寄存器的值，输出固定电压，例如输出1.65V（3.3V基准下，DACVAL=2048）。

void DAC_Fixed_Output(uint16_t val) { EALLOW; // 写入DAC数字量（val范围0~4095） DacaRegs.DACVALS.bit.DACVALS = val; EDIS; }

2. 锯齿波输出：通过循环递增DACVAL值，达到最大值后清零，实现锯齿波输出，频率可通过延时函数调整。

void DAC_Sawtooth_Output(void) { static uint16_t saw_val = 0; // 递增DAC值，范围0~4095 saw_val++; if(saw_val > 4095) { saw_val = 0; } // 写入DAC寄存器 EALLOW; DacaRegs.DACVALS.bit.DACVALS = saw_val; EDIS; // 延时调整锯齿波频率（延时10us，频率约10kHz） DELAY_US(10); }

3. 正弦波输出：通过预先生成的正弦波查找表，利用定时器中断定期更新DACVAL值，实现高频正弦波输出，此处生成1kHz正弦波（360个点，中断周期5us，360×5us=1.8ms，频率约555Hz，可调整中断周期优化频率）。

// 初始化正弦波查找表（幅值0~4095，对应电压0~3.3V） void Sine_Table_Init(void) { uint16_t i; for(i = 0; i < 360; i++) { // 正弦函数计算：sin(θ)范围-1~1，转换为0~4095 sine_table[i] = (uint16_t)((sin(i * 3.1415926 / 180) + 1) * 2047.5); } } // 定时器0中断服务函数：更新正弦波查找表索引 __interrupt void cpu_timer0_isr(void) { // 清除中断标志 CpuTimer0Regs.TCR.bit.TIF = 1; PieCtrlRegs.PIEACK.bit.ACK1 = 1; // 更新DAC值 EALLOW; DacaRegs.DACVALS.bit.DACVALS = sine_table[table_index]; EDIS; // 索引递增，循环遍历查找表 table_index++; if(table_index >= 360) { table_index = 0; } } // 正弦波输出初始化与启动 void DAC_Sine_Output(void) { Sine_Table_Init(); // 初始化正弦波查找表 // 定时器中断已在系统初始化中配置，启动后自动输出正弦波 }

3.2.5 主函数

void main(void) { // 系统初始化 System_Init(); // DAC模块初始化 DAC_Init(); // 选择输出模式（三选一，注释其他两种即可） // DAC_Fixed_Output(2048); // 固定电压输出（1.65V） // Sine_Table_Init(); // 初始化正弦波查找表（用于正弦波输出） while(1) { // 锯齿波输出（循环执行） // DAC_Sawtooth_Output(); // 固定电压输出（循环执行，可在循环中修改dac_val实现动态调整） // DAC_Fixed_Output(dac_val); // 正弦波输出（由定时器中断驱动，主循环可空转或执行其他任务） NOP; } }

3.3 代码编译与下载

打开CCS软件，创建新的C2000项目，选择TMS320F28377SPTPS芯片，添加C2000Ware驱动库路径；
将上述代码复制到项目中，修改头文件路径（确保与C2000Ware安装路径一致），检查代码有无语法错误；
编译项目（Project→Build Project），若编译通过，生成.out文件；
将USB仿真器连接到开发板和电脑，在CCS中选择仿真器（Targets→Debug Configurations），点击Debug进入调试模式；
下载.out文件（Run→Load→Load Program），下载完成后，点击Run按钮运行程序。

四、调试验证与问题排查

4.1 调试准备

1. 连接硬件：将示波器探头（高阻抗）连接到DAC输出滤波电路的输出端，确保探头接地良好；用万用表测量基准电压引脚（VREFHI），确认基准电压为3.3V；

2. 配置示波器：设置示波器通道为DC耦合，电压量程为0~5V，时基根据输出信号频率调整（固定电压时为时基100ms，锯齿波/正弦波时为时基100us）；

3. 启动程序：在CCS中运行程序，选择对应的输出模式，开始调试验证。

4.2 分功能调试验证

4.2.1 固定电压输出验证

1. 选择固定电压输出模式（DAC_Fixed_Output(2048)），运行程序；

2. 用示波器观察输出波形，应为一条水平直线，电压值约为1.65V（3.3V基准下）；用万用表测量输出电压，误差应控制在±50mV以内；

3. 若电压异常，可修改DACVAL值（如输入4095，输出应为3.3V；输入0，输出应为0V），观察电压是否随DACVAL值线性变化。

4.2.2 锯齿波输出验证

1. 选择锯齿波输出模式（DAC_Sawtooth_Output()），运行程序；

2. 示波器观察输出波形，应为连续的锯齿波，从0V递增至3.3V，再快速清零，重复循环；

3. 调整延时函数的延时时间（如DELAY_US(5)），观察锯齿波频率是否变化，延时越短，频率越高。

4.2.3 正弦波输出验证

1. 选择正弦波输出模式（DAC_Sine_Output()），运行程序；

2. 示波器观察输出波形，应为标准的正弦波，幅值约为3.3V（峰-峰值），频率可通过调整定时器中断周期或查找表长度优化；

3. 若波形失真，可检查RC滤波电路的参数（调整电阻电容值），或增加查找表的点数，提升波形平滑度。

4.3 常见问题排查

4.3.1 DAC无输出或输出电压为0V

排查原因：DAC模块未使能、基准电压未接入或异常、GPIO复用配置错误、DAC输出使能未开启、开发板跳线错误；
解决方法：检查DAC_Init函数中是否使能DAC模块和输出（DACOUTEN=1）；用万用表测量VREFHI引脚电压，确保基准电压正常；检查GPIO复用配置（GPIO70复用为DACOUTA）；确认JP1、JP2跳线正确连接；
补充：若使用内部基准电压，需确认VDAC引脚供电正常，且DACREFSEL配置为0。

4.3.2 输出电压异常（如仅0.67V）

排查原因：示波器探头阻抗过低、基准电压配置错误、DAC缓冲电路未启用、芯片或开发板损坏；
解决方法：更换高阻抗示波器探头；检查DACREFSEL配置是否正确（外部基准为1，内部基准为0）；确认DACBUFFEN=1（启用缓冲电路）；尝试更换DAC通道（如DAC-B）或开发板，排查硬件损坏问题。

4.3.3 输出波形失真、有高频噪声

排查原因：布线干扰、RC滤波电路未设计或参数不合理、基准电压不稳定、DAC稳定时间不足；
解决方法：优化布线，分开模拟与数字信号线；调整RC滤波电路参数（如增大电容值）；在基准电压引脚添加去耦电容；确保DAC初始化后有足够的稳定时间（DELAY_US(10)）；
补充：若输出高频信号（如200kHz），建议采用DMA方式更新DAC值，减少CPU占用，避免波形失真。

4.3.4 正弦波输出频率达不到预期

排查原因：定时器中断周期设置不合理、查找表点数过多、CPU占用过高；
解决方法：调整定时器中断周期（缩短周期可提高频率）；减少查找表点数（如180个点）；采用DMA方式更新DAC值，释放CPU资源，提升输出频率上限。

五、实战总结与扩展

5.1 实战总结

本次基于TMS320F28377SPTPS的DAC开发实战，完成了从硬件设计、软件实现到调试验证的全流程，核心要点如下：

TMS320F28377SPTPS的DAC模块为12位缓冲式，支持外部/内部基准电压，输出电压范围由基准电压决定，核心转换公式需牢记；
硬件设计的关键是减少干扰，模拟与数字电路分开布线、基准电压去耦、DAC输出滤波，同时选用高阻抗示波器探头测量；
软件设计基于C2000Ware驱动库，模块化设计便于维护，通过寄存器配置实现DAC的初始化和输出控制，定时器中断和DMA可实现高频信号输出；
调试过程中，需重点关注基准电压、DAC使能、输出滤波和干扰问题，结合示波器和万用表定位故障，提高调试效率。

5.2 功能扩展

基于本次实战，可进行以下功能扩展，满足更复杂的应用需求：

多通道输出：同时启用DAC-A、DAC-B、DAC-C三个通道，实现不同信号的同步输出（如三路不同频率的正弦波）；
DMA方式输出：将正弦波查找表存储在Flash中，通过DMA模块自动更新DACVAL值，释放CPU资源，实现更高频率（如200kHz）的信号输出；
电压范围扩展：通过运放电路将DAC输出电压扩展至0~10V或±5V，满足工业控制中高电压输出需求；
动态调整输出：通过ADC采集外部信号，根据采集结果动态调整DAC输出电压，实现闭环控制（如传感器校准、自动增益控制）；
与ePWM同步：将DAC输出与ePWM模块同步，实现脉冲信号与模拟信号的协同输出，适用于电机控制、电源转换等场景。

5.3 注意事项

DAC模块的时钟为SYSCLK（200MHz），无法直接分频，需通过定时器或DMA控制输出更新频率，确保满足稳定时间要求（≥2us）；
修改DACVAL值后，需等待一定时间（如10us），确保输出电压稳定后再进行下一次更新；
硬件焊接时，避免DAC输出引脚与数字引脚短路，否则可能损坏DAC模块；
调试过程中，若遇到输出异常，优先检查硬件（基准电压、布线、跳线），再排查软件（寄存器配置、中断使能）；
使用C2000Ware驱动库时，确保库版本与CCS版本兼容，避免因库函数差异导致代码无法运行。
