ESP32-S3 MP3(NS4168)

本篇文章使用 ESP32-S3 搭配 NS4168 音频放大器芯片来 DIY 一个 MP3 播放器。

NS4168 最大的特点是内置了数模转换器（DAC），可以直接接收来自 ESP32-S3 的数字音频信号（I2S 格式）并进行放大，无需外接其他解码芯片。它的工作电压范围是 3V 到 5.5V，可以提供最高 2.5W 的输出功率，直接驱动一个小喇叭就足够了。

点击 牛瘪汤 主页可以了解更多。

---

提示: NS4168 仅仅支持单喇叭。如果想要接入耳机或喇叭，就需要更新 codec 芯片。

---

1. 产看 NS4168 原理图

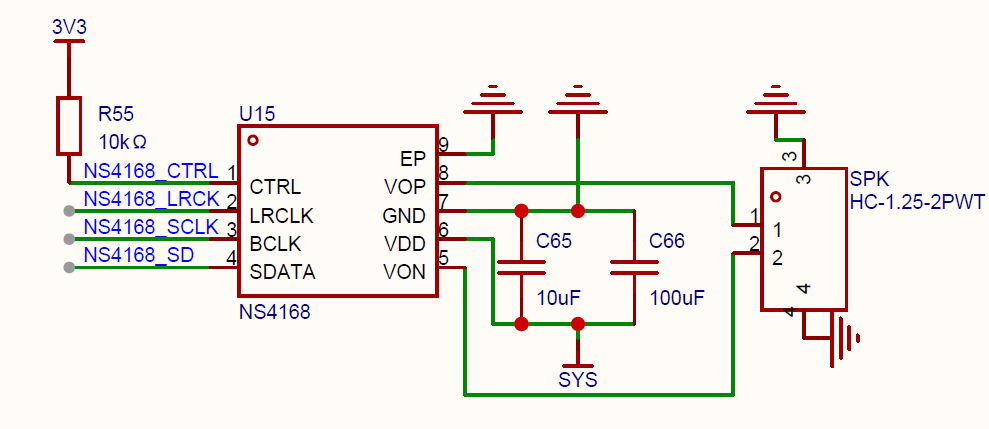

原理图是基于 NS4168 芯片的音频放大电路。NS4168 是一款集成了 I2S 数字音频接口的单声道 D 类（Class-D）音频功率放大器。

1.1 NS4168 供电电路分析 (Power Supply)

供电部分主要涉及芯片的能量来源以及电压稳定性处理：

• VDD (Pin 6): 芯片的主供电引脚。图中通过网络标签 SYS 接入系统电源。
• 去耦/滤波电容: 在 SYS 电源与地（GND）之间并联了两个电容：
  • C65 (10uF): 较大的电解或陶瓷电容，主要用于滤除低频噪声，并在瞬态大电流（如低音爆发）时提供能量缓冲。
  • C66 (100uF): 这里的标注可能存在位号/容值反转或特定设计考量（通常大电容在前，小电容滤高频）。这两个电容共同作用，确保 VDD 的电压稳定，防止音频开关噪声通过电源线干扰其他电路。
• GND & EP (Pin 7 & Pin 9): * Pin 7 (GND): 信号地。
  • Pin 9 (EP): 底部散热焊盘（Exposed Pad），通常连接到大面积的地平面（GND），既起到电气接地作用，也是芯片 D 类放大散热的关键。

1.2 I2S 数据接口分析 (I2S Interface)

NS4168 直接接收数字信号，无需外部 DAC，其 I2S 接口定义如下：

• LRCLK (Pin 2 - Left/Right Clock): 帧时钟（也称信号选择 WCLK）。用于切换左右声道。虽然 NS4168 是单声道放大器，但它仍需要根据此信号提取特定声道的数字音频数据。
• BCLK (Pin 3 - Bit Clock): 位时钟（也称串行时钟 SCLK）。每一个时钟周期对应数字音频信号的一位数据。
• SDATA (Pin 4 - Serial Data): 串行音频数据输入。包含原始的数字音频 PCM 信号。
• 工作机制: 芯片内部集成了数字解调和 DAC 功能，直接将输入的 I2S 数字流转换为高频 PWM 信号，驱动功率级输出。

1.3 控制与输出信号 (Control & Output)

• CTRL (Pin 1 - Control/Mute): * 该引脚通过 R55 (10kΩ) 电阻上拉至 3V3。

  • NS4168_CTRL 标签通常连接到 MCU 的 GPIO。
  • 原理: 该引脚用于控制芯片的状态（如工作、待机或静音）。根据 R55 的接法，默认状态下芯片处于高电平（可能是开启状态，具体取决于手册），MCU 可以通过拉低该引脚实现快速静音，防止开机“砰”声（Pop noise）。

• 输出信号 (VOP / VON):

  • VOP (Pin 8 - Voice Out Positive) 和 VON (Pin 5 - Voice Out Negative) 构成了 BTL (Bridge-Tied Load) 输出。
  • 差分输出结构可以直接驱动扬声器，无需大体积的隔直电容，且能提供更大的输出功率。
  • 信号连接至 SPK (HC-1.25-2PWT) 接口，驱动外部喇叭。

2. 编写 NS4168 播放音频

由于使用 ESP32 配合 LVGL 9.5 开发 MP3 播放器，针对 NS4168（I2S 功放）和 SD 卡（SPI 或 SDMMC 模式）的典型实现方式是使用 ESP32-audioI2S 库。这个库非常成熟，支持硬件解码和 I2S 驱动。

2.1 原理解析：从 SD 到 NS4168

1. 数据读取 (File I/O): ESP32 通过 SPI 或 SDMMC 协议从 SD 卡（FAT32 文件系统）读取 MP3 二进制流。
2. 软件解码 (Codec): ESP32 的双核 CPU 之一（通常是 Core 1）负责运行 Helix 或 MAD 解码算法，将压缩的 MP3 数据还原为 PCM (脉冲编码调制) 信号。
3. DMA 传输: 解码后的 PCM 数据通过 DMA (直接存储器访问) 通道发送到 I2S 控制器，这样可以保证播放流畅而不占用 CPU 等待时间。
4. 数字功放 (NS4168): NS4168 接收到符合 I2S 时序的比特流，内部进行数字处理并驱动 BTL 输出给扬声器。

2.2 放音示例 (MP3)

接下来是实现 ESP32S3 MP3的核心代码逻辑和配置说明：

2.2.1 硬件引脚定义

根据之前原理图，我们需要在代码中映射正确的 I2S 和 SD 卡引脚。

#include "Arduino.h"
#include "Audio.h"
#include "SPI.h"
#include "SD.h"
#include "FS.h"

// ---- NS4168 I2S 引脚配置 ----
#define I2S_DOUT      25  // 对应 NS4168_SD
#define I2S_BCLK      26  // 对应 NS4168_SCLK
#define I2S_LRCK      27  // 对应 NS4168_LRCK

// ---- SD卡 SPI 引脚配置 (请根据实际 PCB 修改) ----
#define SD_CS         5
#define SPI_MOSI      23
#define SPI_MISO      19
#define SPI_SCK       18

Audio audio;

2.2.2 MP3 功能核心代码

void setup() {
    Serial.begin(115200);

    // 1. 初始化 SD 卡
    pinMode(SD_CS, OUTPUT);
    digitalWrite(SD_CS, HIGH);
    SPI.begin(SPI_SCK, SPI_MISO, SPI_MOSI);

    if (!SD.begin(SD_CS)) {
        Serial.println("SD 卡挂载失败！");
        return;
    }

    // 2. 配置 NS4168 音频输出
    audio.setPinout(I2S_BCLK, I2S_LRCK, I2S_DOUT);
    audio.setVolume(12); // 设置音量 (0~21)

    // 3. 从 SD 卡读取文件
    // 假设文件名为 music.mp3
    audio.connecttoFS(SD, "/music.mp3");
}

void loop() {
    // 必须在 loop 中持续调用，用于填充 I2S 缓冲区
    audio.loop();

    // 可以在此处添加 LVGL 的事件处理逻辑
}

// ---- 可选：音频状态回调 ----
void audio_info(const char *info){
    Serial.print("音频信息: "); Serial.println(info);
}

关键注意事项

• NS4168_CTRL 引脚: 别忘了在 setup() 中将连接到 NS4168 引脚 1 的 GPIO 设置为高电平（如果是上拉使能），否则功放可能处于静音或关断状态。
• 内存平衡: 如果你同时运行 LVGL 9.5，建议将音频解码任务固定在与 LVGL 不同的核心上，防止 UI 刷新时导致音频卡顿。
• 库安装: 在 Arduino IDE 的库管理器中搜索并安装 ESP32-audioI2S (由 Wolle 开发)。
