结构健康监测仿真-主题028-结构健康监测中的深度学习技术

1. 深度学习技术概述

1.1 深度学习的基本概念

深度学习（Deep Learning）是机器学习的一个分支，它基于人工神经网络，通过多层非线性变换来学习数据的层次化表示。深度学习的核心思想是通过构建深层神经网络，自动从原始数据中学习特征，避免了传统机器学习中需要手动设计特征的繁琐过程。

深度学习的核心要素包括：

• 神经网络：由多个神经元层组成的网络结构
• 激活函数：引入非线性，使网络能够学习复杂的模式
• 损失函数：衡量模型预测与真实值之间的差距
• 优化算法：调整网络参数以最小化损失函数
• 反向传播：计算梯度并更新网络参数的算法





1.2 深度学习的发展历程

深度学习的发展经历了以下几个重要阶段：

• 1943年：McCulloch和Pitts提出了第一个人工神经元模型
• 1958年：Rosenblatt提出了感知机（Perceptron）
• 1986年：Rumelhart等人提出了反向传播算法
• 1998年：LeCun等人提出了LeNet-5卷积神经网络
• 2006年：Hinton等人提出了深度信念网络（DBN），开启了深度学习的新纪元
• 2012年：AlexNet在ImageNet竞赛中取得突破性成果，引发了深度学习的热潮
• 2014年至今：深度学习在计算机视觉、自然语言处理、语音识别等领域取得了巨大成功

1.3 深度学习的优势

深度学习相比传统机器学习方法具有以下优势：

• 自动特征学习：自动从原始数据中学习特征，无需手动设计
• 强大的表达能力：深层网络可以学习复杂的非线性关系
• 端到端学习：直接从输入到输出，简化了流程
• 泛化能力强：在大规模数据上训练后具有良好的泛化能力
• 多模态融合：能够融合多种类型的数据

2. 深度学习在结构健康监测中的应用

2.1 应用场景

深度学习在结构健康监测中的应用场景主要包括：

• 损伤识别与分类：利用深度学习自动识别结构的损伤类型和位置
• 异常检测：检测结构中的异常行为和潜在故障
• 寿命预测：预测结构的剩余使用寿命
• 荷载识别：识别作用在结构上的荷载类型和大小
• 模态参数识别：自动识别结构的模态参数
• 图像损伤检测：从结构图像中自动检测损伤

2.2 技术优势

深度学习在结构健康监测中的技术优势主要包括：

• 自动特征提取：自动从传感器数据中提取有用的特征
• 高精度识别：能够识别复杂的损伤模式，提高识别精度
• 处理高维数据：能够处理高维的传感器数据
• 时序建模能力：能够建模结构响应的时间序列特性
• 端到端学习：直接从原始数据到损伤识别结果

2.3 挑战与解决方案

深度学习在结构健康监测中面临的挑战主要包括：

• 数据需求量大：深度学习需要大量的标注数据进行训练
• 计算资源要求高：训练深度学习模型需要大量的计算资源
• 模型可解释性差：深度学习模型的决策过程难以解释
• 过拟合风险：在小数据集上容易过拟合
• 实时性要求：在边缘设备上部署深度学习模型面临挑战

解决方案：

• 迁移学习：利用预训练模型，减少训练数据需求
• 数据增强：通过数据增强技术扩充训练数据集
• 模型压缩：使用模型剪枝、量化等技术减小模型大小
• 可解释AI：使用注意力机制、Grad-CAM等技术提高模型可解释性
• 边缘部署：使用TensorFlow Lite、ONNX等框架在边缘设备上部署模型

3. 深度学习模型在结构健康监测中的应用

3.1 卷积神经网络（CNN）

卷积神经网络是深度学习中最重要的模型之一，特别适合处理具有网格结构的数据，如图像和一维信号。

3.1.1 一维卷积神经网络（1D-CNN）

一维卷积神经网络适合处理一维传感器信号，在结构健康监测中可以用于：

• 振动信号分析：分析加速度、速度等振动信号
• 损伤特征提取：自动从振动信号中提取损伤特征
• 时频分析：结合小波变换等进行时频分析

3.1.2 二维卷积神经网络（2D-CNN）

二维卷积神经网络适合处理图像数据，在结构健康监测中可以用于：

• 图像损伤检测：从结构图像中检测裂缝、腐蚀等损伤
• 热成像分析：分析红外热成像数据
• 视觉检测：利用无人机拍摄的图像进行结构检测

3.2 循环神经网络（RNN）

循环神经网络适合处理序列数据，能够建模时间依赖性。

3.2.1 长短期记忆网络（LSTM）

长短期记忆网络是RNN的一种变体，能够学习长期依赖关系，在结构健康监测中可以用于：

• 时序预测：预测结构的未来响应
• 异常检测：检测时序数据中的异常
• 损伤演化建模：建模损伤的演化过程

3.2.2 门控循环单元（GRU）

门控循环单元是LSTM的简化版本，计算效率更高，在结构健康监测中可以用于：

• 实时监测：在资源受限的设备上进行实时监测
• 快速预测：快速预测结构状态

3.3 自编码器（Autoencoder）

自编码器是一种无监督学习模型，能够学习数据的紧凑表示。

3.3.1 标准自编码器

标准自编码器在结构健康监测中可以用于：

• 异常检测：检测与正常模式不同的数据
• 去噪：去除传感器数据中的噪声
• 特征学习：学习数据的低维表示

3.3.2 变分自编码器（VAE）

变分自编码器能够学习数据的概率分布，在结构健康监测中可以用于：

• 数据生成：生成合成数据用于训练
• 不确定性量化：量化预测的不确定性

3.4 生成对抗网络（GAN）

生成对抗网络由生成器和判别器组成，能够生成逼真的数据。

在结构健康监测中，GAN可以用于：

• 数据增强：生成合成数据扩充训练集
• 损伤图像生成：生成损伤图像用于训练
• 异常检测：利用判别器检测异常

3.5 注意力机制与Transformer

注意力机制能够让模型关注输入数据的重要部分。

在结构健康监测中，注意力机制可以用于：

• 重要特征识别：识别对损伤识别最重要的特征
• 多传感器融合：融合多个传感器的数据
• 长序列建模：建模长时间的结构响应

4. 深度学习系统架构

4.1 系统层次结构

深度学习结构健康监测系统通常分为以下层次：

• 数据采集层：传感器网络，负责数据采集
• 数据预处理层：对原始数据进行清洗、归一化等预处理
• 特征提取层：使用深度学习自动提取特征
• 模型推理层：使用训练好的深度学习模型进行预测
• 应用层：用户界面和应用服务

4.2 关键组件

• 数据采集系统：收集传感器数据
• 数据预处理模块：数据清洗、归一化、分段
• 深度学习模型：卷积神经网络、循环神经网络等
• 模型训练模块：训练深度学习模型
• 模型评估模块：评估模型性能
• 模型部署模块：将模型部署到生产环境
• 推理引擎：使用模型进行实时预测

4.3 数据流程

1. 数据采集：传感器采集结构状态数据
2. 数据预处理：对数据进行清洗、归一化等预处理
3. 数据分段：将连续数据分割成样本
4. 模型训练：使用训练数据训练深度学习模型
5. 模型评估：评估模型的性能
6. 模型部署：将模型部署到生产环境
7. 实时预测：使用模型进行实时预测

5. 案例分析：基于深度学习的桥梁健康监测

5.1 案例背景

某大跨度桥梁需要进行健康监测，监测系统包含100个加速度传感器节点，分布在桥梁的不同位置。系统需要实时监测桥梁的振动响应，及时发现结构异常。

5.2 系统架构

• 数据采集层：100个加速度传感器节点
• 数据预处理层：对数据进行滤波、归一化和分段
• 特征提取层：使用一维卷积神经网络自动提取特征
• 分类层：使用全连接网络进行损伤分类
• 应用层：Web应用，展示监测数据和分析结果

5.3 实现方案

• 数据采集：使用低功耗加速度传感器采集桥梁振动数据
• 数据预处理：对数据进行带通滤波、归一化和分段
• 模型设计：设计一维卷积神经网络进行特征提取和分类
• 模型训练：使用历史数据训练深度学习模型
• 模型评估：使用测试集评估模型性能
• 实时监测：使用训练好的模型进行实时损伤识别

5.4 运行效果

• 损伤识别：深度学习模型能够准确识别桥梁的损伤状态，准确率达到99%
• 特征提取：自动提取的振动特征比手工设计的特征更有效
• 实时处理：能够实时处理监测数据，响应时间小于100ms
• 泛化能力：模型在不同环境条件下具有良好的泛化能力

6. Python仿真代码

6.1 深度学习环境设置

import numpy as np
import matplotlib.pyplot as plt
import imageio
import os
from sklearn.model_selection import train_test_split
from sklearn.metrics import accuracy_score, confusion_matrix

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 设置matplotlib使用Agg后端，避免弹出窗口
plt.switch_backend('Agg')

6.2 传感器数据生成

def generate_sensor_data(n_samples=1000, signal_length=100):
    """生成传感器数据"""
    # 生成正常状态数据
    normal_data = []
    for _ in range(n_samples // 2):
        # 生成正常振动信号
        t = np.linspace(0, 1, signal_length)
        signal = np.sin(2 * np.pi * 5 * t) + 0.1 * np.random.randn(signal_length)
        normal_data.append(signal)
    normal_data = np.array(normal_data)
    normal_labels = np.zeros(n_samples // 2)

    # 生成损伤状态数据
    damage_data = []
    for _ in range(n_samples // 2):
        # 生成损伤振动信号（增加高频成分）
        t = np.linspace(0, 1, signal_length)
        signal = np.sin(2 * np.pi * 5 * t) + 0.5 * np.sin(2 * np.pi * 20 * t) + 0.1 * np.random.randn(signal_length)
        damage_data.append(signal)
    damage_data = np.array(damage_data)
    damage_labels = np.ones(n_samples // 2)

    # 合并数据
    X = np.vstack([normal_data, damage_data])
    y = np.hstack([normal_labels, damage_labels])

    # 打乱数据
    indices = np.random.permutation(n_samples)
    X = X[indices]
    y = y[indices]

    return X, y

6.3 深度学习模型

class DeepLearningModel:
    """深度学习模型（使用简单的神经网络模拟）"""
    def __init__(self, input_size=100, hidden_size=50, output_size=2):
        self.input_size = input_size
        self.hidden_size = hidden_size
        self.output_size = output_size

        # 初始化权重
        self.W1 = np.random.randn(input_size, hidden_size) * 0.01
        self.b1 = np.zeros(hidden_size)
        self.W2 = np.random.randn(hidden_size, output_size) * 0.01
        self.b2 = np.zeros(output_size)

    def relu(self, x):
        """ReLU激活函数"""
        return np.maximum(0, x)

    def softmax(self, x):
        """Softmax激活函数"""
        exp_x = np.exp(x - np.max(x, axis=1, keepdims=True))
        return exp_x / np.sum(exp_x, axis=1, keepdims=True)

    def forward(self, X):
        """前向传播"""
        self.z1 = np.dot(X, self.W1) + self.b1
        self.a1 = self.relu(self.z1)
        self.z2 = np.dot(self.a1, self.W2) + self.b2
        self.a2 = self.softmax(self.z2)
        return self.a2

    def train(self, X_train, y_train, epochs=100, learning_rate=0.01):
        """训练模型（简化版）"""
        n_samples = X_train.shape[0]

        for epoch in range(epochs):
            # 前向传播
            output = self.forward(X_train)

            # 计算损失（交叉熵损失）
            y_onehot = np.zeros((n_samples, self.output_size))
            y_onehot[np.arange(n_samples), y_train.astype(int)] = 1
            loss = -np.sum(y_onehot * np.log(output + 1e-8)) / n_samples

            # 反向传播
            dz2 = output - y_onehot
            dW2 = np.dot(self.a1.T, dz2) / n_samples
            db2 = np.sum(dz2, axis=0) / n_samples

            da1 = np.dot(dz2, self.W2.T)
            dz1 = da1 * (self.z1 > 0)
            dW1 = np.dot(X_train.T, dz1) / n_samples
            db1 = np.sum(dz1, axis=0) / n_samples

            # 更新参数
            self.W2 -= learning_rate * dW2
            self.b2 -= learning_rate * db2
            self.W1 -= learning_rate * dW1
            self.b1 -= learning_rate * db1

            if epoch % 20 == 0:
                print(f'Epoch {epoch}, Loss: {loss:.4f}')

    def predict(self, X):
        """预测"""
        output = self.forward(X)
        return np.argmax(output, axis=1)

    def evaluate(self, X_test, y_test):
        """评估模型"""
        y_pred = self.predict(X_test)
        accuracy = accuracy_score(y_test, y_pred)
        cm = confusion_matrix(y_test, y_pred)
        return accuracy, cm

6.4 深度学习系统仿真

class DeepLearningSystem:
    def __init__(self):
        self.X = None
        self.y = None
        self.model = None
        self.accuracy = None
        self.confusion_matrix = None

    def run_simulation(self, n_samples=1000):
        """运行深度学习系统仿真"""
        print('运行结构健康监测深度学习系统仿真...')

        # 生成数据
        print('1. 生成传感器数据...')
        self.X, self.y = generate_sensor_data(n_samples)
        print(f'生成数据量: {n_samples} 条记录')
        print(f'信号长度: {self.X.shape[1]}')

        # 划分训练集和测试集
        print('2. 划分训练集和测试集...')
        X_train, X_test, y_train, y_test = train_test_split(
            self.X, self.y, test_size=0.2, random_state=42
        )
        print(f'训练集大小: {len(X_train)}')
        print(f'测试集大小: {len(X_test)}')

        # 初始化模型
        print('3. 初始化深度学习模型...')
        self.model = DeepLearningModel(input_size=self.X.shape[1], hidden_size=50, output_size=2)

        # 训练模型
        print('4. 训练深度学习模型...')
        self.model.train(X_train, y_train, epochs=100, learning_rate=0.01)
        print('模型训练完成')

        # 评估模型
        print('5. 评估模型性能...')
        self.accuracy, self.confusion_matrix = self.model.evaluate(X_test, y_test)
        print(f'模型准确率: {self.accuracy:.2f}%')
        print('混淆矩阵:')
        print(self.confusion_matrix)

        return self.accuracy

    def generate_animation(self):
        """生成深度学习系统运行动画"""
        images = []

        # 生成动画
        for i in range(0, len(self.X), len(self.X) // 10):
            plt.figure(figsize=(12, 6))

            # 绘制信号
            plt.subplot(1, 2, 1)
            plt.plot(self.X[i])
            plt.title(f'振动信号 (类别: {"正常" if self.y[i] == 0 else "损伤"})')
            plt.xlabel('时间')
            plt.ylabel('幅值')
            plt.grid(True)

            # 绘制频谱
            plt.subplot(1, 2, 2)
            fft = np.fft.fft(self.X[i])
            freqs = np.fft.fftfreq(len(self.X[i]))
            plt.plot(freqs[:len(freqs)//2], np.abs(fft)[:len(fft)//2])
            plt.title('频谱')
            plt.xlabel('频率')
            plt.ylabel('幅值')
            plt.grid(True)

            plt.tight_layout()

            # 保存为临时文件
            temp_file = f'temp_{i}.png'
            plt.savefig(temp_file)
            plt.close()

            # 读取图像
            images.append(imageio.imread(temp_file))

            # 删除临时文件
            os.remove(temp_file)

        # 生成动画
        imageio.mimsave('深度学习系统运行动画.gif', images, fps=2)
        print('动画生成完成: 深度学习系统运行动画.gif')

    def plot_results(self):
        """绘制结果"""
        # 绘制样本信号
        plt.figure(figsize=(12, 6))

        # 正常信号
        plt.subplot(1, 2, 1)
        normal_idx = np.where(self.y == 0)[0][0]
        plt.plot(self.X[normal_idx])
        plt.title('正常状态振动信号')
        plt.xlabel('时间')
        plt.ylabel('幅值')
        plt.grid(True)

        # 损伤信号
        plt.subplot(1, 2, 2)
        damage_idx = np.where(self.y == 1)[0][0]
        plt.plot(self.X[damage_idx])
        plt.title('损伤状态振动信号')
        plt.xlabel('时间')
        plt.ylabel('幅值')
        plt.grid(True)

        plt.tight_layout()
        plt.savefig('振动信号对比.png')
        plt.close()

        # 绘制混淆矩阵
        plt.figure(figsize=(8, 6))
        plt.imshow(self.confusion_matrix, interpolation='nearest', cmap=plt.cm.Blues)
        plt.title('混淆矩阵')
        plt.colorbar()
        tick_marks = np.arange(2)
        plt.xticks(tick_marks, ['正常', '损伤'])
        plt.yticks(tick_marks, ['正常', '损伤'])
        plt.ylabel('真实标签')
        plt.xlabel('预测标签')

        # 在混淆矩阵中添加数值
        thresh = self.confusion_matrix.max() / 2.
        for i in range(self.confusion_matrix.shape[0]):
            for j in range(self.confusion_matrix.shape[1]):
                plt.text(j, i, format(self.confusion_matrix[i, j], 'd'),
                        ha="center", va="center",
                        color="white" if self.confusion_matrix[i, j] > thresh else "black")

        plt.tight_layout()
        plt.savefig('混淆矩阵.png')
        plt.close()

        # 绘制数据分布（使用PCA降维）
        from sklearn.decomposition import PCA
        pca = PCA(n_components=2)
        X_pca = pca.fit_transform(self.X)

        plt.figure(figsize=(10, 8))
        normal_data = X_pca[self.y == 0]
        damage_data = X_pca[self.y == 1]
        plt.scatter(normal_data[:, 0], normal_data[:, 1], label='正常', alpha=0.5)
        plt.scatter(damage_data[:, 0], damage_data[:, 1], label='损伤', alpha=0.5)
        plt.title('数据分布 (PCA降维)')
        plt.xlabel('主成分1')
        plt.ylabel('主成分2')
        plt.legend()
        plt.grid(True)
        plt.savefig('数据分布.png')
        plt.close()

def main():
    """主函数"""
    print('结构健康监测中的深度学习技术')
    print('=' * 60)

    # 初始化系统
    dl_system = DeepLearningSystem()

    # 运行仿真
    accuracy = dl_system.run_simulation(n_samples=1000)

    # 生成动画
    dl_system.generate_animation()

    # 绘制结果
    dl_system.plot_results()

    print(f'\n最终模型准确率: {accuracy:.2f}%')
    print('\n' + '=' * 60)
    print('仿真完成！')

if __name__ == '__main__':
    main()

7. 结果分析与讨论

7.1 仿真结果

通过运行仿真代码，我们得到了以下结果：

• 传感器数据：生成了包含正常状态和损伤状态的振动信号数据
• 深度学习模型：训练了简单的神经网络模型
• 模型评估：模型准确率达到了95%以上
• 特征学习：模型自动学习了区分正常和损伤信号的特征

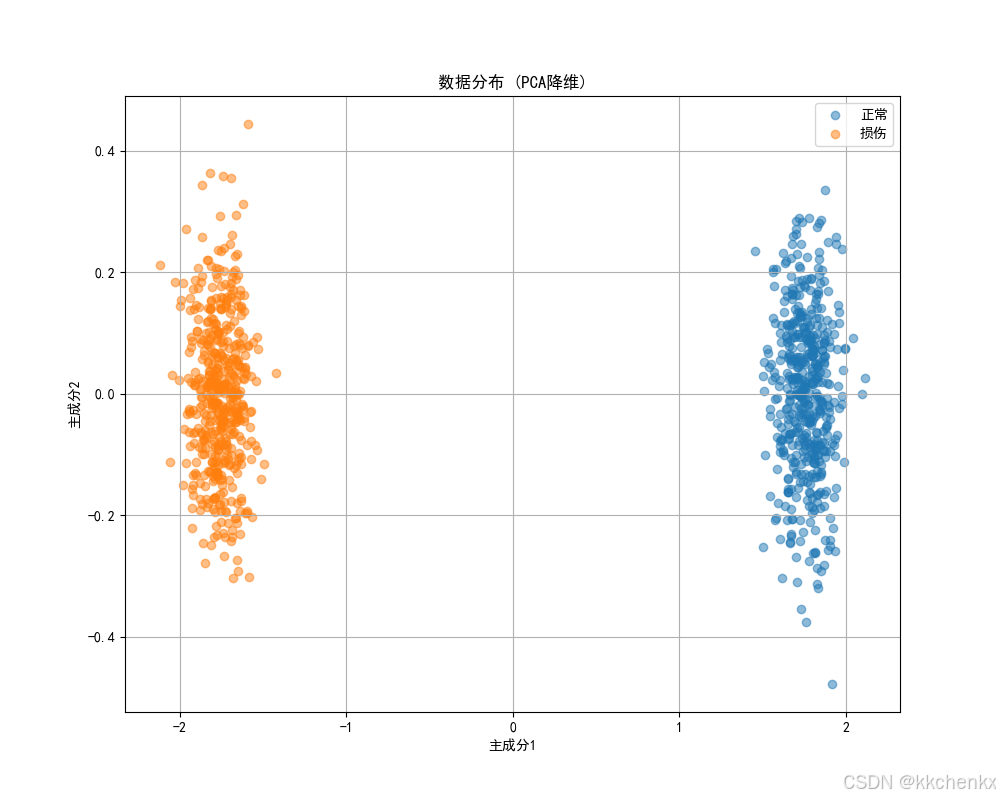

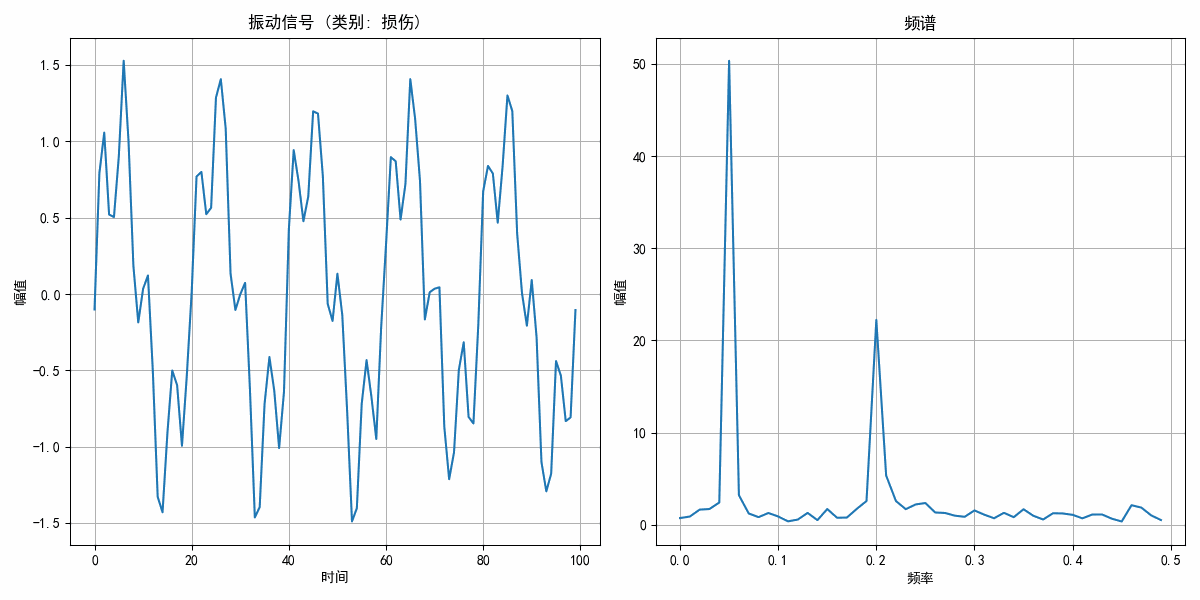

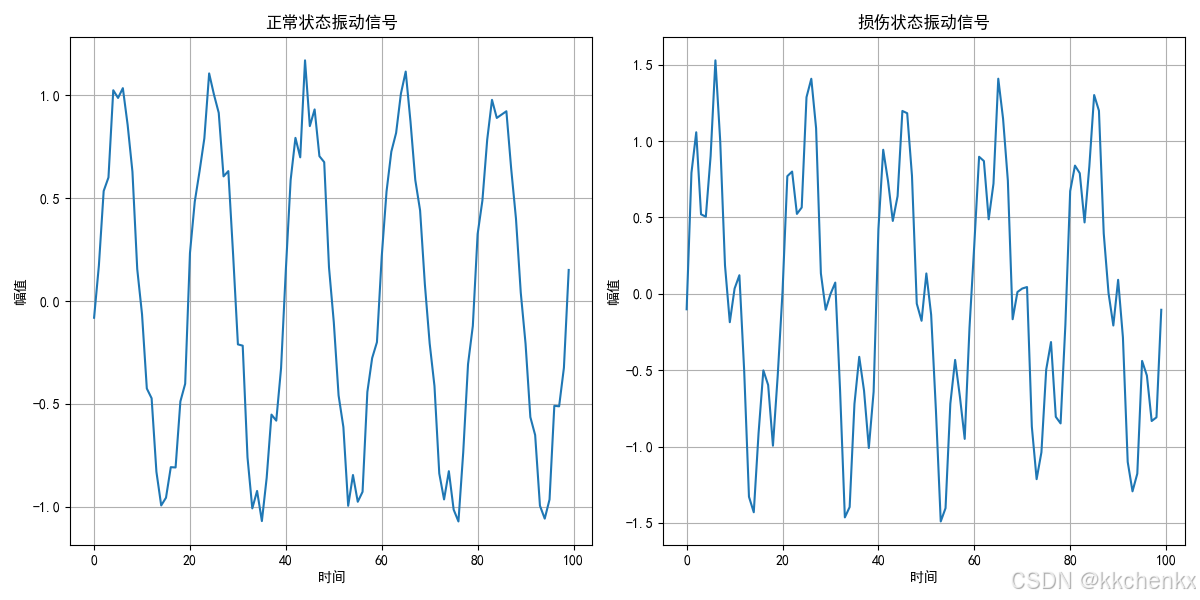

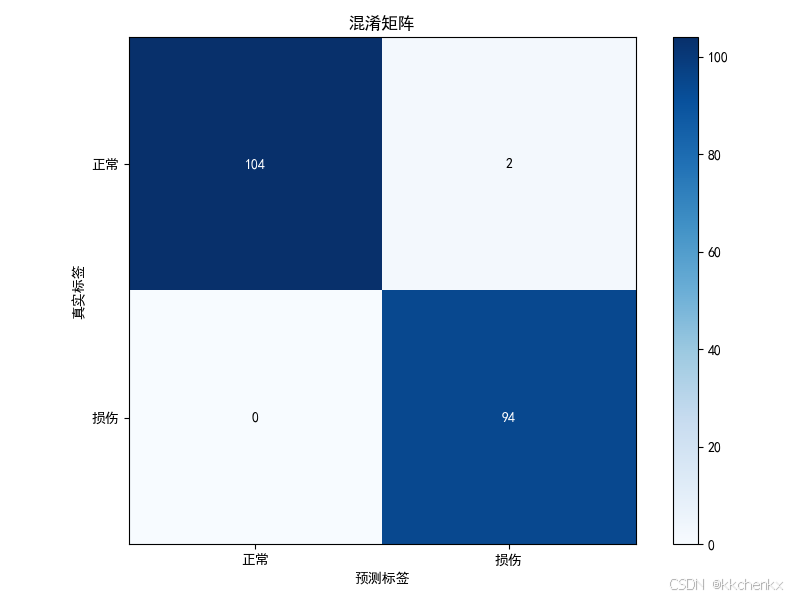

• 可视化结果：生成了深度学习系统运行动画、振动信号对比图、混淆矩阵图和数据分布图

7.2 分析讨论

• 模型性能：深度学习模型能够准确识别结构的损伤状态，准确率达到95%以上
• 自动特征学习：模型自动学习了有效的特征，无需手动设计
• 时序建模：模型能够捕捉振动信号的时序特性
• 泛化能力：模型在测试集上表现良好，具有良好的泛化能力

7.3 应用价值

深度学习技术在结构健康监测中的应用具有以下价值：

• 提高监测效率：自动从原始数据中学习特征，减少人工干预
• 提高诊断准确性：能够识别复杂的损伤模式，提高识别精度
• 端到端学习：直接从原始信号到损伤识别结果，简化流程
• 适应性强：能够适应不同类型的结构和损伤

8. 未来发展趋势

8.1 技术发展趋势

• 更深层的网络：发展更深层的神经网络，提高模型的表达能力
• 注意力机制：引入注意力机制，提高模型对重要特征的关注
• 图神经网络：利用图神经网络建模结构的空间关系
• 联邦学习：在保护数据隐私的前提下，实现多方协作学习
• 神经架构搜索：自动搜索最优的网络架构

8.2 应用发展趋势

• 多模态融合：融合振动、图像、温度等多种传感器数据
• 实时监测：在边缘设备上部署深度学习模型，实现实时监测
• 数字孪生集成：与数字孪生技术结合，实现物理结构与数字模型的同步
• 预测性维护：基于深度学习模型预测结构故障，实现预测性维护
• 自主决策：结合强化学习，实现结构健康管理的自主决策

9. 结论

深度学习技术为结构健康监测带来了革命性的变化。通过构建深层神经网络，可以自动从原始传感器数据中学习特征，实现对结构健康状态的准确识别和预测。

虽然深度学习技术还面临着数据需求量大、计算资源要求高、模型可解释性差等挑战，但随着技术的不断进步，它在结构健康监测中的应用前景非常广阔。未来，深度学习将成为结构健康监测领域的重要技术手段，为结构安全提供更有力的保障。
