Buildroot系统EC20-4G网络使用

说明

EC20-4G模块是由Quectel公司生产的一款4G LTE通信模块，支持多频段的LTE网络连接，适用于物联网、车载通信等应用场景。该模块集成了丰富的接口和功能，能够满足各种数据传输需求。

本次使用的模块型号

• 型号：EC20CEHDLG-MINIPCIE-C
• 接口类型：Mini PCIe
• 立创商城编号：C2916192
• 立创商城购买链接：👉:EC20-4G模块(Mini PCIe接口)

下载对应镜像

使用 网盘🚀 在 系统镜像/Buildroot/ 这个目录中下载我们提供的 .img 镜像文件。

本文档使用的镜像是：TaishanPi-3M-RK3576_Buildroot_AP6256-EC20.img

选择镜像名字中带有 ec20 字样的即可。

连接模块

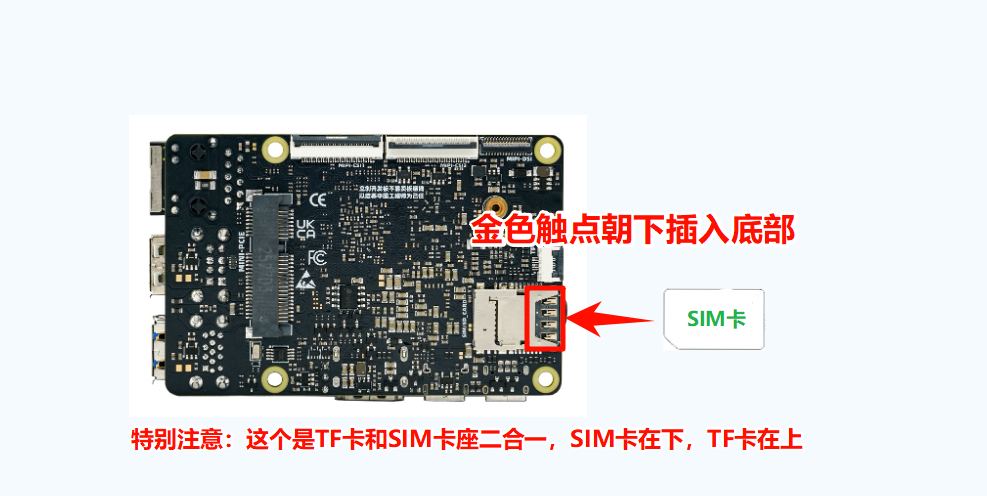

插入SIM卡：

特别注意：SIM卡必须是4G网络制式的卡，并且已经开通了数据流量功能，否则无法上网。

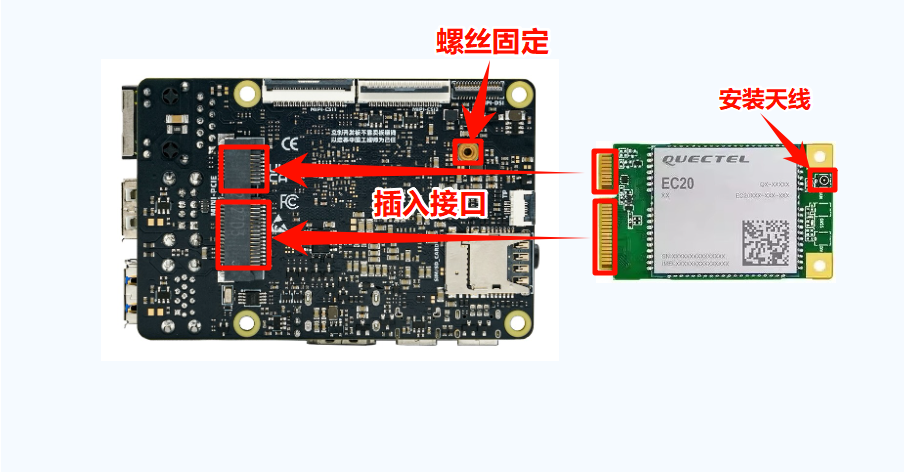

将 EC20-4G 模块插入开发板的 Mini PCIe 接口中，并连接好天线。

烧录镜像到开发板

参考 成品镜像烧录 将下载好的镜像文件烧录到开发板中。

设定EC20-4G模块

提示

EC20-4G模块第一次上电，我们需要进行一些基本的设定，使用WWAN拨号上网，才能正常使用4G网络。

输入下面的命令：

echo -e 'AT+QCFG="usbnet",1\r' > /dev/ttyUSB2

然后重启开发板：

reboot

联网测试

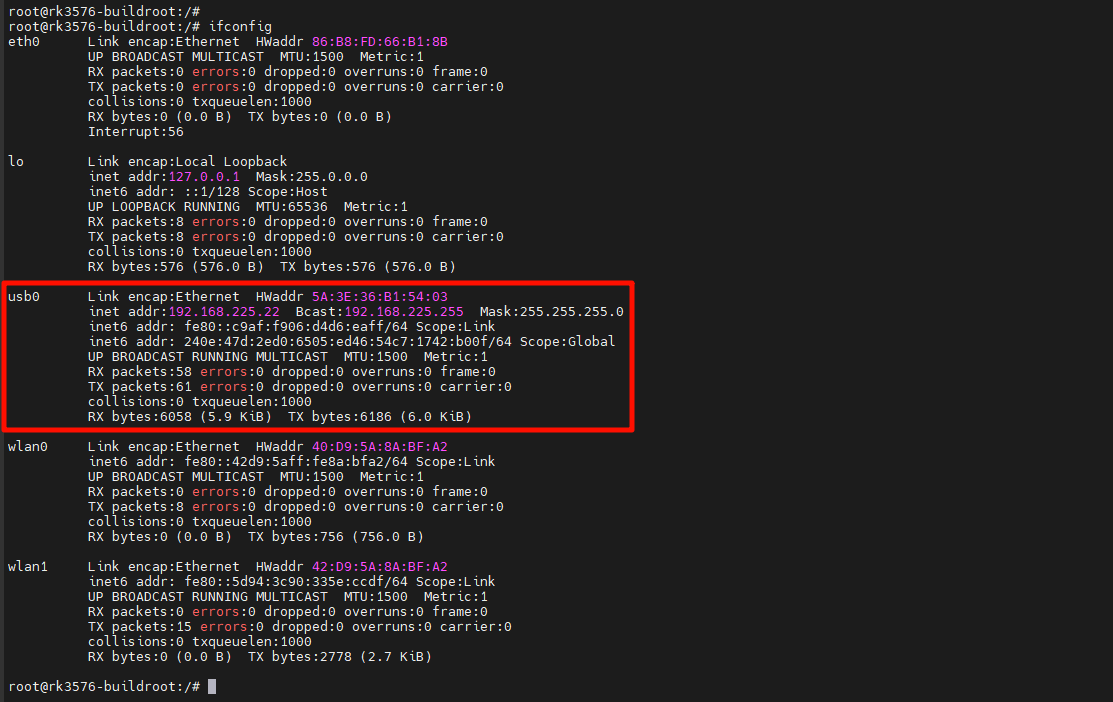

启动系统，登录串口终端，查看名字为 usb0 开头的设备是否存在，基本上usb0存在且SIM卡可上网就会自动分配IP：

串口终端参考：串口Debug使用

ifconfig

要确保WIFI已经断开，只使用4G网络进行测试。

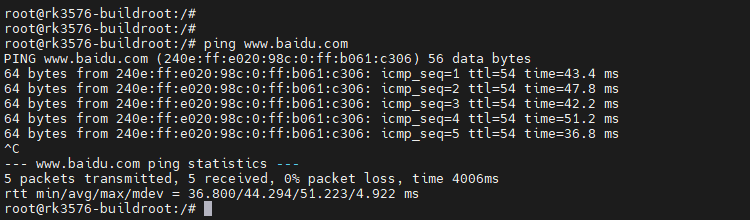

使用 ping 命令测试网络是否通畅：

ping www.baidu.com
