大家好，在嵌入式开发中，非接触式距离检测是智能小车和避障系统里的核心感知技术。今天，我将结合 TI C2000 系列的 F28027 微控制器，带大家从底层硬件逻辑到应用层代码，完整、深入地拆解 HC-SR04 超声波测距模块的实现过程。

---

一、 核心硬件知识点：HC-SR04 是如何工作的？

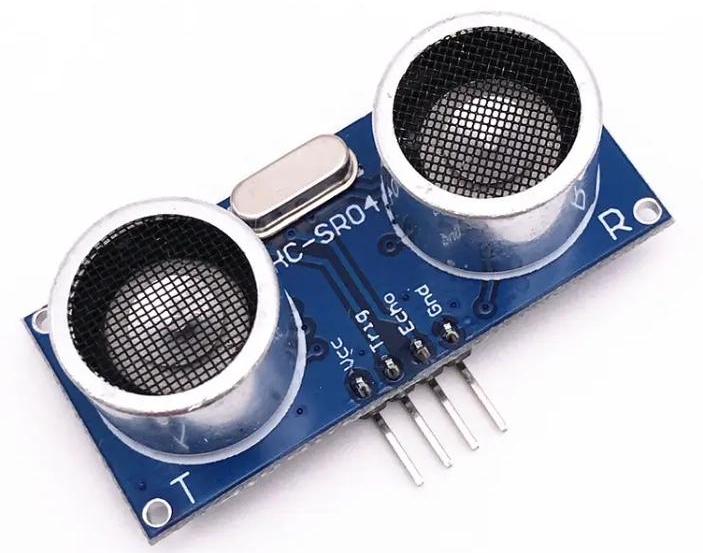

HC-SR04 是一款采用集成化设计的经典模块，它的测距性能直接决定了系统的精度与响应速度。

1. 内部四大核心部件

该模块并不只是简单的发声器，它的内部协同完成了“电信号 - 超声波信号 - 电信号”的转换与距离计算触发：

• 超声发射换能器：内部装有压电陶瓷振子，当接收到驱动电路输出的 40kHz 电信号时，会振动产生方向性强、抗干扰的 40kHz 超声波。

• 超声接收换能器：与发射端配对，当捕捉到反射回来的超声波时，会将机械振动重新转化为微弱的电信号。

• 内部驱动与调理电路：集成了信号放大、滤波和比较器功能，直接输出数字电平，大大简化了我们的硬件设计压力。

• 控制逻辑单元：负责响应外部的触发信号，启动内部计时并在接收到回声后停止计时，最后通过 Echo 引脚输出高电平信号。

2. 引脚定义与回声定位逻辑

HC-SR04 有四个引脚：VCC（电源正极）、GND（电源地）、Trig（触发信号输入）、Echo（回响信号输出）。

VCC	电源正极
GND	电源地
Trig	触发信号输入
Echo	回响信号输出

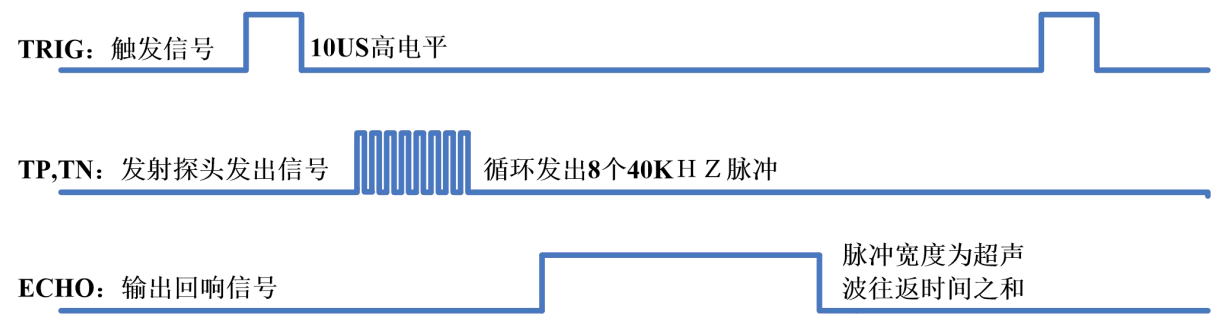

它的核心逻辑可以概括为 “触发 - 发射 - 接收 - 计时” 四步：

1. 触发：F28027 向 Trig 引脚输出一段持续时间 ≥ 10us 的高电平脉冲。

2. 发射：模块响应触发信号，内部驱动电路自动生成 8 个连续的 40kHz 高频脉冲并通过探头（压电陶瓷振子）激发出超声波。

3. 接收与计时：
   在超声波脱离探头飞入空气的瞬间，模块立刻将 Echo 引脚拉为高电平；此时 F28027 的 eCAP 模块检测到上升沿，同步启动定时器开始计秒表。

   超声波在空气中传播，遇到障碍物后反射形成回声。当模块的接收探头真正捕获到反射回来的超声波时，内部电路会瞬间将 Echo 引脚拉为低电平；F28027 检测到下降沿，立刻停止计时。

4. 计算：Echo 引脚维持高电平的持续时间就是超声波往返的时间。如果 30ms 内未收到回声（超出 400cm 检测范围），Echo 也会降为低电平，表示超限。

距离计算核心公式：

测试距离 = （高电平时间 * 声速（340m/s）） / 2

---

二、 硬件接口与 eCAP 捕获模块原理

在信号流向上，整个系统遵循：单片机控制 → 接口传输 → 模块内部处理 → 信号反馈。

• 硬件连接：HC-SR04 的 Trig 接口连接到 F28027 的 GPIO18 引脚（配置为输出模式）。

• 信号反馈：Echo 接口连接到 F28027 的 GPIO19 引脚（配置为输入模式）。

硬件	硬件引脚	单片机引脚	引脚功能
超声波	ECHO_MCU	GPIO19	ECAP1
	TRIG_MCU	GPIO18	GPIO18

要精准测量 Echo 的高电平时间，我们需要用到 C2000 的 捕获模块（Capture Module, eCAP）。

捕获模块能够精准检测输入信号的特定边沿（上升沿或下降沿）。当目标边沿到来时，硬件会自动锁存时间戳计数器（TSCTR）的当前值。通过计算上升沿和下降沿两次捕获值的差值，就能得到高电平的精确时间。

---

三、 代码逐行深度解析

接下来，我们将进入应用最核心的部分——代码实现。我将带大家逐行拆解驱动层的配置。

1. 引脚模式与方向配置 (Ultrasound_pinConfigure)

在这个函数中，我们要把 GPIO18 配置为普通的推挽输出，把 GPIO19 配置为 eCAP1 捕获输入。

void Ultrasound_pinConfigure(void)
{
    // 1. 设置 GPIO 工作模式：GPIO18 作为通用 I/O，GPIO19 复用为 ECAP1 功能
    GPIO_setMode(myGpio, GPIO_Number_18, GPIO_18_Mode_GeneralPurpose);
    GPIO_setMode(myGpio, GPIO_Number_19, GPIO_19_Mode_ECAP1);

    // 2. 禁用上拉电阻：由于外部模块已有明确电平，禁用内部上拉防止干扰
    GPIO_setPullUp(myGpio, GPIO_Number_18, GPIO_PullUp_Disable);
    GPIO_setPullUp(myGpio, GPIO_Number_19, GPIO_PullUp_Disable);

    // 3. 设置方向：GPIO18 负责输出触发信号（Output），GPIO19 负责接收回声信号（Input）
    GPIO_setDirection(myGpio, GPIO_Number_18, GPIO_Direction_Output);
    GPIO_setDirection(myGpio, GPIO_Number_19, GPIO_Direction_Input);

    // 4. 输入质量配置：针对 GPIO19，配置为异步输入 (ASync)，绕过采样同步逻辑，保证捕获时间的最高精度
    GPIO_setQualification(myGpio, GPIO_Number_19, GPIO_Qual_ASync);
}

        对于 GPIO_setQualification(myGpio, GPIO_Number_19, GPIO_Qual_ASync);

为什么极高精度测量必须用 ASync（异步模式）？

typedef enum
{
    GPIO_Qual_Sync = 0,
//!< Denotes input will be synchronized to SYSCLK 输入信号将与系统时钟（SYSCLK）同步。
    GPIO_Qual_Sample_3,
//!< Denotes input is qualified with 3 samples  3次采样滤波
    GPIO_Qual_Sample_6,
//!< Denotes input is qualified with 6 samples
    GPIO_Qual_ASync
 //!< Denotes input is asynchronous  异步模式
} GPIO_Qual_e;

当超声波的 Echo 信号引脚发生电平跳变（比如从低变高）时，这个信号就相当于一个要进站上车的“乘客”。

• 如果配置为 Sync（同步模式）：

  引脚内部有 D 触发器（类似于检票闸机）。当外部电平跳变时，这个信号不能直接跑进单片机内部，它必须等待下一个系统时钟的上升沿（下一班地铁到来），才能被“载入”到内部总线上。这意味着，哪怕外部信号是绝对精准的，单片机内部看到的信号也会产生 0 ~ 16.67ns（60Mhz主频） 不等的随机时间差。

• 如果配置为 ASync（异步模式）：

  相当于给这个信号开了一条VIP 物理直达通道。信号一到达引脚，完全不经过时钟同步闸机，直接以纯硬件电气连接的方式，瞬间怼到 eCAP 捕获模块的输入端。这就消除了那 1~2 个时钟周期的随机同步等待误差，确保时间戳计数器（TSCTR）锁存的是最真实的物理时刻。

2. eCAP 捕获功能核心配置 (Ultrasound_functionConfigure)

这段代码是整个测距系统的“灵魂”。我们需要捕获 Echo 的上升沿（高电平开始）和下降沿（高电平结束），并使用差分模式。

void Ultrasound_functionConfigure(void)
{
    // 1. 开启 eCAP 的时间戳计数器 (TSCTR)
    CAP_enableTimestampCounter(myCap);

    // 2. 设置捕获事件的停止值/环绕模式
    // 捕获模块最多支持4个事件，这里设置为在第2个事件 (CEVT2) 后环绕，即 0->1->2->0 循环
    CAP_setStopWrap(myCap,CAP_Stop_Wrap_CEVT2);

    // 3. 设置捕获事件的极性
    // 事件1 (CEVT1) 配置为上升沿捕获，记录 Echo 变高的时刻
    CAP_setCapEvtPolarity(myCap, CAP_Event_1,CAP_Polarity_Rising);
    // 事件2 (CEVT2) 配置为下降沿捕获，记录 Echo 变低的时刻
    CAP_setCapEvtPolarity(myCap, CAP_Event_2,CAP_Polarity_Falling);

    // 4. 设置计数器重置模式（关键：差分模式设计）
    // 开启事件1后的重置功能。这意味着在捕捉到上升沿时，不仅会记录当前时间，还会把计数器清零
    CAP_setCapEvtReset(myCap, CAP_Event_1, CAP_Reset_Enable);
    // 事件2不重置计数器。这样一来，事件2捕获到的时间值，直接就是上升沿到下降沿之间的时间差，无需软件再做减法！
    CAP_setCapEvtReset(myCap, CAP_Event_2, CAP_Reset_Disable);

    // 5. 设置为连续捕获模式，以便实时刷新测距数据
    CAP_setCapContinuous(myCap);

    // 6. 允许硬件在触发事件时，将计数器的值加载到 CAP1-4 寄存器中
    CAP_enableCaptureLoad(myCap);
}

3. 中断配置与距离计算 (isr.c 应用层逻辑)

首先我们需要开启 CEVT2 (捕获到下降沿) 的中断。当捕获完成时，CPU 会进入我们预设的中断服务函数。

定时器触发与结果获取：

// 定时器0中断：负责定时触发超声波模块
interrupt void myTimer_CpuTimer0_isr(void)
{
    ultrasound_on(Ultrasound); // 将 Trig 引脚拉高
    Delay(3000L);              // 延时保持高电平，确保满足至少 10us 的触发条件
    ultrasound_off(Ultrasound); // 将 Trig 引脚拉低，完成一次触发脉冲发送
    PIE_clearInt(myPie, PIE_GroupNumber_1); // 清除定时器中断标志位
}

// eCAP捕获中断：读取数据并计算距离
interrupt void myCap_CAPINT_isr(void)
{
    myCapVar1 = CAP_getCap1(myCap); // 获取事件1的捕获值（这里因为设置了 Reset，主要作为调试参考）
    myCapVar2 = CAP_getCap2(myCap); // 获取事件2的捕获值，由于差分模式，它直接代表了高电平的计数值

    // 核心公式计算：高电平计数值转换为距离
    distance = myCapVar2 * 170 / 600000;

    // 清除捕获中断和全局中断标志位，为下一次捕获做准备
    CAP_clearInt(myCap, CAP_Int_Type_CEVT2);
    CAP_clearInt(myCap, CAP_Int_Type_Global);
    PIE_clearInt(myPie, PIE_GroupNumber_4);
}

关于魔法公式 distance = myCapVar2 * 170 / 600000; 的解释：

根据前文提及的公式：距离 = 时间 * 340m/s / 2。也就是 距离 = 时间 * 170m/s。

这里的 myCapVar2 代表了单片机计时的 ticks 个数，结合 F28027 系统的时钟主频与 170m/s 的缩放因子，开发者在应用层化简得到了上述常量参数 170/600000 直接计算出距离值（cm）。

---

总结

以上就是基于 TI C2000 实现 HC-SR04 超声波测距的完整流程。我们利用了 F28027 强大的 eCAP 外设，通过配置 上升沿重置计数器 和 下降沿提取数据 的差分设计，把繁杂的时间差运算直接交给了硬件底层，极大地提升了软件运行效率和实时性。

大家在移植这套代码到自己的工程时，务必要注意 PIE 中断的使能以及系统时钟频率对最终测距公式参数的影响。有问题欢迎在评论区探讨交流！
