FS30N03DF(DFN3×3-8L)器件介绍
FS30N03DF 是一款采用DFN3×3-8L无引脚贴片封装的N沟道增强型低压功率MOSFET,具备30V额定漏源耐压、30A大连续导通电流,同时拥有低导通电阻、开关速度快、寄生参数小的特点,是消费电子、锂电设备、低压工控领域常用的大电流开关功率器件。

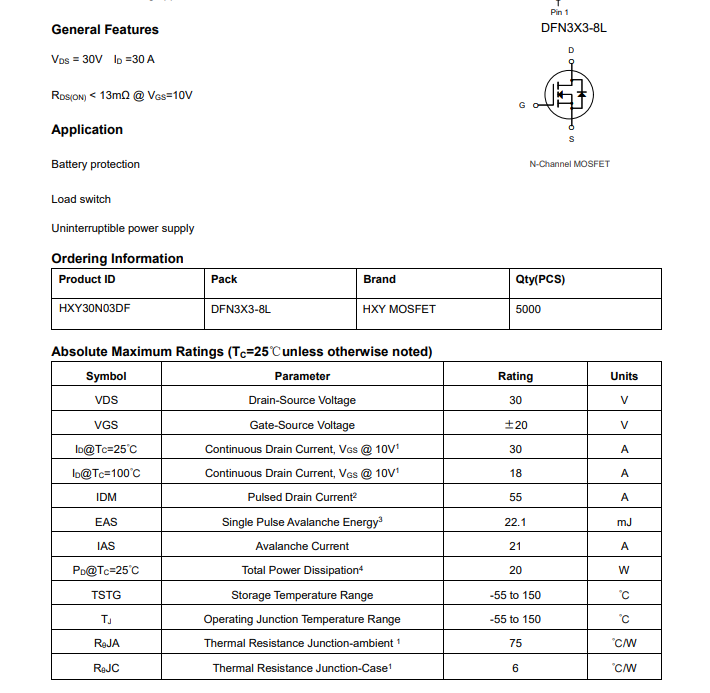

一、核心额定参数
-
器件类型:N沟道增强型功率MOSFET
-
封装规格:DFN3×3-8L,尺寸3.0mm×3.0mm,8引脚无引脚贴片结构,适配高密度PCB紧凑布局
-
漏源极耐压(V):30V(最大耐受漏源电压)
-
连续漏极电流(I):30A(常温标准工况持续导通电流)
-
栅极额定电压(V):±20V
-
最大耗散功率(P):20W
-
工作温度范围:-55℃ ~ 150℃,适配常规工业与消费级高低温工作环境

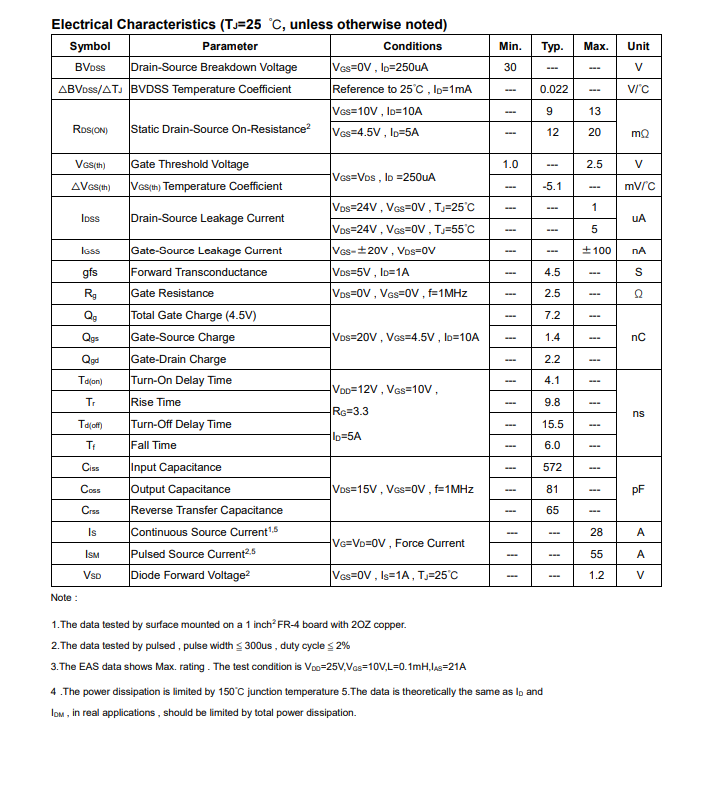

二、关键电气特性
-
导通电阻(R):典型值13mΩ,极低导通损耗,大电流工况下发热小,有效提升设备工作效率
-
栅极阈值电压(V):1.1V~2.2V,逻辑电平可驱动,适配常规MCU、驱动芯片控制电路,兼容性强
-
栅极电荷量(Q):7.2nC@4.5V,栅极驱动负荷小,开关响应速度快,支持中高频开关工作
三、封装核心优势
DFN3×3-8L为微型无引脚贴片封装,底部自带裸露散热焊盘,相较于传统SOP、TO封装,整体体积大幅缩小,满足设备小型化、轻薄化设计需求。同时封装寄生电感、寄生电容极低,开关损耗小、信号完整性好,非常适合高频开关、大电流通断的应用场景,PCB布局布线更灵活。
四、典型应用场景
-
锂电池保护板、便携式储能电源、充电宝放电开关回路
-
低压DC-DC升降压电源模块、适配器次级开关电路
-
小型直流电机驱动、电磁阀、LED大电流负载开关控制
-
车载低压电子电路、智能家居、工控低压大电流开关系统
五、使用注意事项
-
工作电压需严格控制在30V耐压范围内,禁止超压使用,避免器件击穿损坏,瞬时浪涌电压需预留充足余量
-
30A连续电流为标准常温额定值,高温、密闭散热环境下需降额使用,防止过热烧毁
-
该器件栅极耐压为±20V,驱动电压不可超出范围,过高栅压会击穿栅极氧化层,过低则会导致导通不充分、导通损耗剧增
-
DFN封装无外接引脚,依赖底部焊盘散热,PCB设计时需预留足量散热铜箔,保证散热效率,避免积温过高
-
高频应用场景下,需合理匹配驱动电阻,抑制开关震荡与尖峰电压,降低开关损耗与电磁干扰
