什么是Flink CEP？

CEP = Complex Event Processing 复杂事件处理。专门用来识别数据流中一组有顺序、有时间限制的事件组合，自定义匹配规则，抓取异常、风险、特定业务行为。

1.明确需求：

需求：监控登录，同一个人 10 分钟里连续 3 次输错密码（fail 登录），就弹出警告

2.代码具体操作

1）创建 Flink 运行环境

StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

2）造一堆登录测试数据

DataStreamSource<LoginEvent> ds1 = env.fromElements(一堆LoginEvent对象);
LoginEvent 里面存三样东西：用户 ID、登录结果（fail/success）、登录时间。
这里代替真实 Kafka 数据源，方便本地测试。

3）给每条数据打上真实时间 + 水位线（必须有）

SingleOutputStreamOperator<LoginEvent> ds2 = ds1.assignTimestampsAndWatermarks(...) extractTimestamp：把字符串时间2023-07-18 10:10:20转成数字毫秒时间戳
Watermark 水位线：告诉 Flink 这条数据真实发生时间，后面判断 10 分钟时长全靠这个
Duration.ZERO：不允许数据迟到，数据来了就认它的时间

4）keyBy：把每个人的数据分开算（超级关键）

KeyedStream<LoginEvent, String> keyedStream = ds2.keyBy(事件 -> 取用户id);
如果不分开：用户 1 的失败会算到用户 2 头上，彻底乱套
keyBy 之后：用户 1 一套独立计数器、用户 2 一套独立计数器，互不干扰。

5）Pattern：写死匹配规则（CEP 核心模板）

Pattern.begin("first", 策略)
.where(登录状态是fail)
.times(3)
.consecutive()
.within(10分钟)

begin("first", skipPastLastEvent())开始匹配，匹配成功后，从最后一条匹配数据的下一条重新计数，不会重复告警
.where(只看登录失败的数据)成功的数据直接跳过，不算次数
.times(3) 需要凑够 3 次失败
.consecutive() 必须严格连续中间一旦出现一次 success 成功，之前失败次数全部清零，从头重新数
.within(Time.minutes(10))这 3 次连续失败，整体时间跨度不能超过 10 分钟，超时作废

6）CEP.pattern：把数据流套进规则里

PatternStream<LoginEvent> resultStream = CEP.pattern(keyedStream, pattern);
让 Flink 用上面写好的规则，实时一条一条核对每个人的登录记录，
只要满足「连续 3 次失败、10 分钟内」，就把这 3 条失败数据存到 resultStream 里。

7）select：拿到匹配成功的数据，整理输出

resultStream.select(new PatternSelectFunction(){ public String select(Map<String, List<LoginEvent>> map){ //map里存着匹配成功的3条失败记录 //取出用户id返回打印 } }) map 结构：key 是我们 pattern 写的名字first， value 是装 3 条失败事件的集合代码里用 set 提取用户 id，最后输出用户编号

8）打印 + 启动程序

select.print(); env.execute(); print 控制台打印警告；execute 才真正启动整个任务跑流程。

3.疑问

这个 CEP 的整体流程就是：先创建 env 运行环境，接着接入业务数据，如果用到事件时间就需要配置水印处理乱序数据，之后该做什么呢？我们的需求是识别同一个用户 10 分钟内连续 3 次登录失败，匹配成功就输出告警的用户 ID，所以要根据用户 ID 做 keyBy 分组。接下来编写核心业务逻辑，借助 CEP 实现连续 3 次登录失败的规则识别，这里需要定义 pattern，我想问问 pattern 到底是什么？

我们会筛选事件的登录状态，只有状态为 fail 才会被匹配，通过.times(3).consecutive().within(Time.minutes(10))分别用来限定匹配次数、要求事件严格连续，同时约束所有匹配事件要在 10 分钟的时间范围内。规则定义完成后，把分组后的数据流和我们写好的 Pattern 规则进行绑定，绑定结束后需要提取我们需要的业务数据。这里的 select 操作作用是什么？

解答：

理清楚整个流程：

创建执行环境 env

接入登录数据流（测试 / 真实 Kafka）

分配事件时间 + 水印（CEP 要算 10 分钟时间范围，必须有水印支撑 EventTime 时间判断）

keyBy(用户ID)：每个用户单独一套匹配规则、单独计数，A 用户失败不影响 B 用户

定义 Pattern：把你的业务规则（连续 3 次失败、10 分钟内）写成模板规则

CEP.pattern(分组流, pattern)：数据流套上规则，自动筛选出符合条件的数据组

select()：把匹配成功的一组原始事件，加工成你想要的告警文本 / 结果

打印、启动任务

Pattern 到底是什么？

Pattern 是 Flink CEP 用来识别多事件序列行为的判定标准模板；CEP 本身不懂你的业务监控逻辑，必须依靠 Pattern 定义好 “什么样连续的事件组合属于异常风险”，没有 Pattern，CEP 无法完成序列匹配工作。

Pattern 是 Flink 给你封装好的链式语法骨架，固定一套调用结构，你往骨架里填自己业务条件就行。

基础通用骨架（万能模板）：

Pattern<实体类,实体类> pattern = Pattern
// 1.匹配序列起点，配置匹配成功后的跳转策略
.begin("阶段标识名", 跳过策略)
// 2.当前事件过滤条件（单条事件筛选）
.where(自定义条件)
// 3.重复次数、是否严格连续
.times(次数).consecutive()/allowNonConsecutive()
// 4.整套序列最大时间有效期
.within(时间长度);

 Pattern<LoginEvent, LoginEvent> pattern =
 Pattern.<LoginEvent>begin("first", AfterMatchSkipStrategy.skipPastLastEvent())
                .where(new SimpleCondition<LoginEvent>() {
                    @Override
                    public boolean filter(LoginEvent value) throws Exception {
                        return value.getStatus().equals("fail");
                    }
                }).times(3).consecutive().within(Time.minutes(10));

为什么用select（）？

PatternStream<LoginEvent> resultStream = CEP.pattern (keyedStream, pattern);

这一步搭建匹配通道，当数据匹配规则成功后会自动把匹配到的事件封装成

Map<String, List < 实体 >> 包裹起来，select（）是一个转换函数接口，专门接收这个打包好的 map，将里面的数据改成自己想要的输出格式，可以自定义输出内容，它是 PatternStream 主流标准搭配，也有 flatSelect 等其他替换方案

4.完整的代码

package com.qyh.day08;

import lombok.SneakyThrows;
import org.apache.commons.lang3.time.DateUtils;
import org.apache.flink.api.common.eventtime.SerializableTimestampAssigner;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.api.java.functions.KeySelector;
import org.apache.flink.cep.CEP;
import org.apache.flink.cep.PatternSelectFunction;
import org.apache.flink.cep.PatternStream;
import org.apache.flink.cep.nfa.aftermatch.AfterMatchSkipStrategy;
import org.apache.flink.cep.pattern.Pattern;
import org.apache.flink.cep.pattern.conditions.SimpleCondition;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.time.Time;

import java.time.Duration;
import java.util.*;


public class Demo01 {

    public static void main(String[] args) throws Exception {

        //1. env-准备环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);
        DataStreamSource<LoginEvent> ds1 = env.fromElements(
                new LoginEvent("1", "fail", "2023-07-18 10:10:20"),
                new LoginEvent("1", "success", "2023-07-18 10:10:21"),
                new LoginEvent("1", "fail", "2023-07-18 10:10:22"),
                new LoginEvent("1", "fail", "2023-07-18 10:13:25"),
                new LoginEvent("1", "fail", "2023-07-18 10:18:30"),
                new LoginEvent("1", "fail", "2023-07-18 10:18:30"),
                new LoginEvent("2", "fail", "2023-07-18 10:10:21"),
                new LoginEvent("2", "fail", "2023-07-18 10:10:22"),
                new LoginEvent("2", "success", "2023-07-18 10:10:23"),
                new LoginEvent("2", "fail", "2023-07-18 10:10:24")
        );

        SingleOutputStreamOperator<LoginEvent> ds2 = ds1.assignTimestampsAndWatermarks(
                WatermarkStrategy.<LoginEvent>forBoundedOutOfOrderness(Duration.ZERO)
                        .withTimestampAssigner(new SerializableTimestampAssigner<LoginEvent>() {
                            @SneakyThrows
                            @Override
                            public long extractTimestamp(LoginEvent element, long recordTimestamp) {
                                Date date = DateUtils.parseDate(element.getLoginTime(), "yyyy-MM-dd HH:mm:ss");
                                // 返回值是毫秒
                                return date.getTime();
                            }
                        })
        );

        KeyedStream<LoginEvent, String> keyedStream = ds2.keyBy(new KeySelector<LoginEvent, String>() {
            @Override
            public String getKey(LoginEvent value) throws Exception {
                return value.getId();
            }
        });

        Pattern<LoginEvent, LoginEvent> pattern = Pattern.<LoginEvent>begin("first", AfterMatchSkipStrategy.skipPastLastEvent())
                .where(new SimpleCondition<LoginEvent>() {
                    @Override
                    public boolean filter(LoginEvent value) throws Exception {
                        return value.getStatus().equals("fail");
                    }
                }).times(3).consecutive().within(Time.minutes(10));


        PatternStream<LoginEvent> resultStream = CEP.pattern(keyedStream, pattern);

        SingleOutputStreamOperator<String> select = resultStream.select(new PatternSelectFunction<LoginEvent, String>() {
            @Override
            public String select(Map<String, List<LoginEvent>> map) throws Exception {

                Collection<List<LoginEvent>> values = map.values();
                HashSet<String> set = new HashSet<>();
                for (List<LoginEvent> list : values) {
                    for (LoginEvent loginEvent : list) {
                        set.add(loginEvent.getId());
                    }
                }
                return set.toString();
            }
        });

        select.print("持续输错密码的账户：");


        env.execute();
    }
}

package com.qyh.day08;


import lombok.AllArgsConstructor;
import lombok.Data;
import lombok.NoArgsConstructor;

@Data
@NoArgsConstructor
@AllArgsConstructor
public class LoginEvent {

    private String id;
    private String status;
    private String loginTime;
}

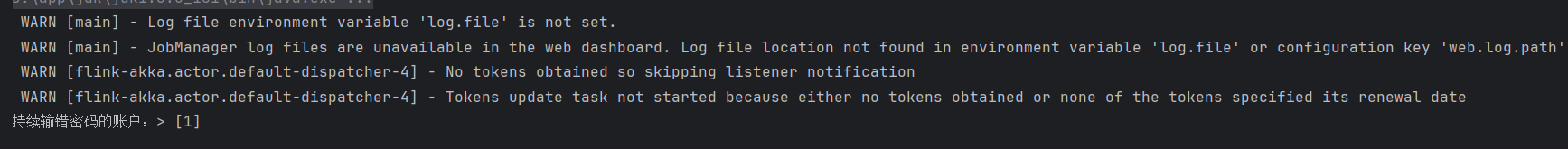

运行结果：

5.另一个案例

1）需求

需求：同一个用户，先出现 create 事件 → 10 分钟内再出现 pay 事件，才算匹配成功；还要处理 10 分钟到了只收到 create、没收到 pay 的超时残缺数据

package com.qyh.day08;

import com.alibaba.fastjson.JSON;
import lombok.SneakyThrows;
import org.apache.commons.lang3.time.DateUtils;
import org.apache.flink.api.common.eventtime.SerializableTimestampAssigner;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.api.common.functions.MapFunction;
import org.apache.flink.api.common.serialization.SimpleStringSchema;
import org.apache.flink.api.java.functions.KeySelector;
import org.apache.flink.cep.CEP;
import org.apache.flink.cep.PatternSelectFunction;
import org.apache.flink.cep.PatternStream;
import org.apache.flink.cep.nfa.aftermatch.AfterMatchSkipStrategy;
import org.apache.flink.cep.pattern.Pattern;
import org.apache.flink.cep.pattern.conditions.SimpleCondition;
import org.apache.flink.connector.kafka.source.KafkaSource;
import org.apache.flink.connector.kafka.source.enumerator.initializer.OffsetsInitializer;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.time.Time;

import java.time.Duration;
import java.util.*;


public class Demo02 {

    public static void main(String[] args) throws Exception {
//案例二：两个事件，并且有超时情况的处理
//        需求：统计出数据中，第一个是 create,第二个是 pay ,并且这两个事件发生在 10 分钟之内
        //1. env-准备环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);
        KafkaSource<String> kafkaSource = KafkaSource.<String>builder()
                .setBootstrapServers("hadoop11:9092")
                .setTopics("first1")
                .setStartingOffsets(OffsetsInitializer.latest())
                .setValueOnlyDeserializer(new SimpleStringSchema()).build();
        DataStreamSource<String> ds1 = env.fromSource(kafkaSource, WatermarkStrategy.noWatermarks(), "kafkaSource");

//        JSON 字符串 转换成 PayEvent 实体类对象
        SingleOutputStreamOperator<PayEvent> ds2 = ds1.map(new MapFunction<String, PayEvent>() {
            @Override
            public PayEvent map(String s) throws Exception {
                return JSON.parseObject(s, PayEvent.class);
            }
        });
        SingleOutputStreamOperator<PayEvent> ds3 = ds2.assignTimestampsAndWatermarks(
                WatermarkStrategy.<PayEvent>forBoundedOutOfOrderness(Duration.ZERO)
                        .withTimestampAssigner(new SerializableTimestampAssigner<PayEvent>() {
                            @SneakyThrows
                            @Override
                            public long extractTimestamp(PayEvent element, long recordTimestamp) {
                                Date date = DateUtils.parseDate(element.getTs(), "yyyy-MM-dd HH:mm:ss");
                                // 返回值是毫秒
                                return date.getTime();
                            }
                        })
        );

        KeyedStream<PayEvent, Integer> keyedStream = ds3.keyBy(new KeySelector<PayEvent, Integer>() {
            @Override
            public Integer getKey(PayEvent value) throws Exception {
                return value.getUserId();
            }
        });
        Pattern<PayEvent, PayEvent> pattern = Pattern.<PayEvent>begin("create_step", AfterMatchSkipStrategy.skipPastLastEvent())
                //第一步：匹配创建订单
                .where(new SimpleCondition<PayEvent>() {
                    @Override
                    public boolean filter(PayEvent value) throws Exception {
                        return "create".equals(value.getType());
                    }
                })
                //严格下一个事件是支付
                .next("pay_step")
                .where(new SimpleCondition<PayEvent>() {
                    @Override
                    public boolean filter(PayEvent value) throws Exception {
                        return "pay".equals(value.getType());
                    }
                })
                //整体必须10分钟内完成
                .within(Time.minutes(10));

        PatternStream<PayEvent> resultStream = CEP.pattern(keyedStream, pattern);

        resultStream.select(new PatternSelectFunction<PayEvent, Set<Integer>>() {
            @Override
            public Set<Integer> select(Map<String, List<PayEvent>> map) throws Exception {

                HashSet<Integer> set = new HashSet<>();
                Collection<List<PayEvent>> values = map.values();
                for (List<PayEvent> value : values) {
                    for (PayEvent payEvent : value) {
                        set.add(payEvent.getUserId());
                    }

                }
                return set;
            }
        }).print();



        env.execute();
    }
}

2）需要的环境：

zookeeper         Kafka         KafkaUI界面

zk.sh satrt

kfc.sh start

kafkaUI.sh start UI界面：hadoop11:8889

3）测试

在first1中发送消息：

{"userId":1,"type":"create","ts":"2023-07-18 10:10:00"}
{"userId":1,"type":"pay","ts":"2023-07-18 10:15:00"}
{"userId":1,"type":"pay","ts":"2023-07-18 10:15:03"}
第一条和第二条都没输出
第三条开始输出
