第一次打开Flink的dashboard的时候，我也被那一堆花花绿绿的图表整懵了。

JobManager、TaskManager、Job、Task、Operator，各种名词堆在一起，直接晕了。后来学习了几年 Flink，才慢慢摸清门道。

Flink到底是个啥架构？

说实话，用Flink写SQL的人不少，但底层怎么跑的真没几个清楚。面试官问你架构答不上来？先把这张表记住。

角色	干啥的
JobManager	老大，调度任务
TaskManager	干活的，跑数据
ResourceManager	管资源的
Dispatcher	接客，收请求

你提交一个Job，Dispatcher接过来，JobManager调度，TaskManager执行。Standalone模式下你自己管机器，K8s或YARN的话集群管理器帮你管。部署模式对监控页面没啥影响，看起来都一样。

监控粒度有多细？

Flink监控分好几层，我画了个表：

监控层次	看啥
Job 级别	整个作业的状态、吞吐量
Task 级别	单个Task的执行时间
Operator 级别	算子处理逻辑的细节
集群级别	整个集群的资源使用
系统级别	CPU、内存、磁盘、网络

平时我看的最多的就是Job级别和集群级别。Task和Operator的，是出了问题的时候才会去看。你想啊，正常跑的时候看那些细粒度指标干嘛?

Metrics系统是干啥的？

Flink内置了一个Metrics系统，就是收集指标用的。主要有这几种：

• Counter：计数器，处理了多少条数据
• Gauge：仪表盘，当前值是多少
• Meter：速率，每秒处理多少条
• Histogram：分布，延迟分布长啥样

这些数据通过MetricReporter发送到Prometheus、InfluxDB、Grafana等地方。MetricGroup用来分组，不然指标混在一起看不过来。

打开dashboard之后看什么？

打开后几个页面：

Overview

最核心的总览页。能看到：

• 多少个TaskManager在跑
• 多少Slot可用/已用
• 正在运行的Job列表
• 最近完成的Job

这里TaskManager数量少了，说明有机器挂了，一眼就能看出来。

Jobs

所有Job的状态：

状态	啥情况
RUNNING	正常跑着
FINISHED	跑完了
FAILED	挂了，赶紧查
CANCELED	被人为取消的

看到FAILED我心都会咯噔一下。点进去看Exceptions，一般都能找到原因。

Job详情页

排查问题的核心战场。里面有几个tab：

• Timeline：执行时间线
• Exceptions：异常信息
• Configuration：配置参数
• Task列表：各个Task的状态

我排查问题就三步：先看Exceptions，再看Timeline，最后看Task指标。

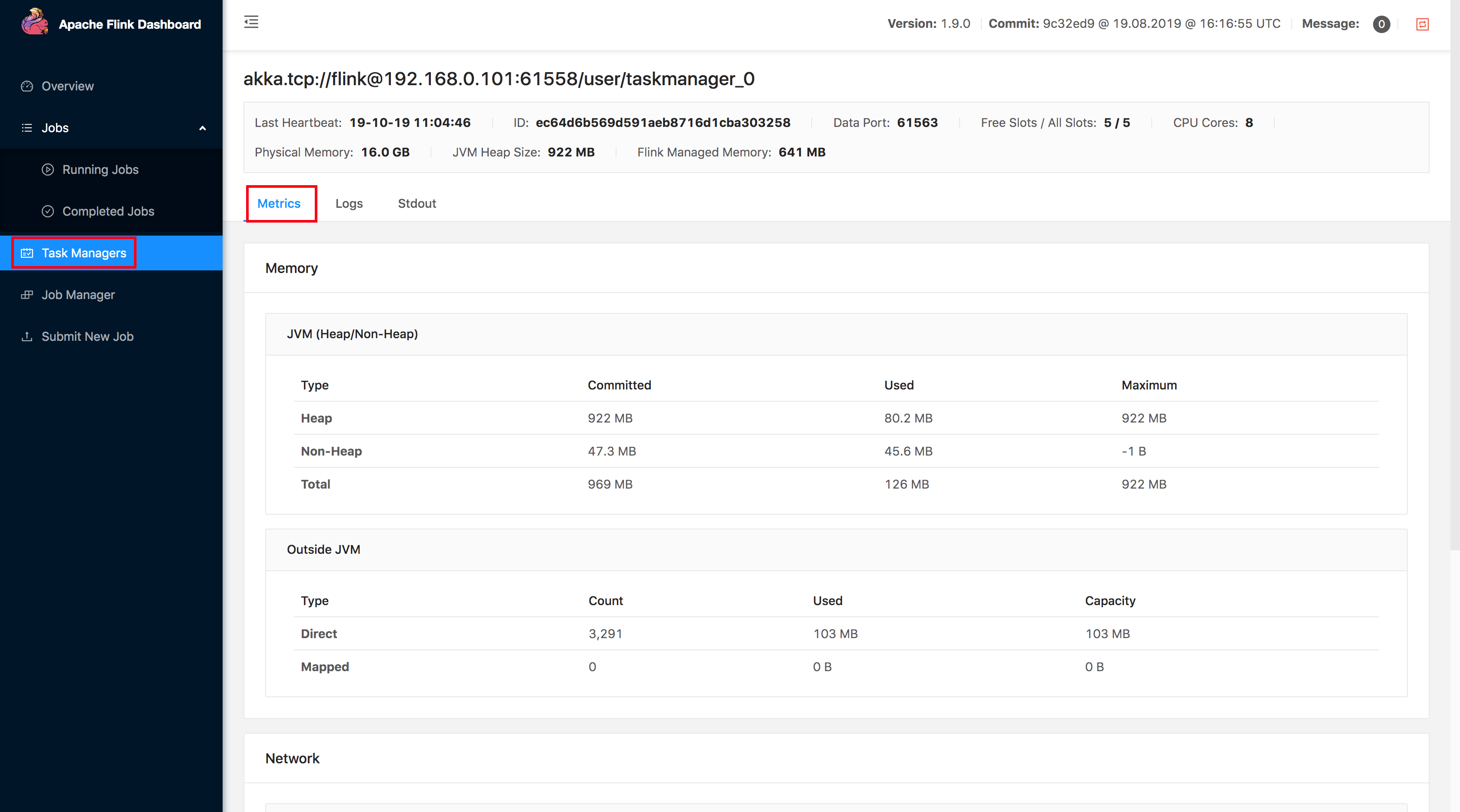

TaskManager页面

看每个TaskManager的资源使用：

• CPU使用率：某个Task Manager一直飙高，可能有热点数据倾斜
• 内存使用：JVM Heap、Direct Memory、Managed Memory
• 网络使用：数据吞吐量

几个特别好用的功能

Backpressure可视化

这个功能太实用了。下游处理不过来，上游就会产生反压。Web UI上显示颜色：

颜色	状态
绿色	正常
黄色	轻微反压
红色	严重反压，赶紧处理

Checkpoint监控

Checkpoint是Flink的最重要的东西。我主要看这几个指标：

• Duration：一次Checkpoint花了多久
• Size：Checkpoint数据有多大
• Failed count：失败次数

要是Duration经常接近timeout阈值，说明状态太大，或者RocksDB Compaction占了时间。

Watermark

Watermark的处理乱序数据用的。Web UI可以查看每个Operator的Watermark情况。

Watermark一直不推进？那说明有数据迟到了，或者某个并行度卡住了。

Subtask分布

看看Task在各个TaskManager上的分布。数据倾斜的话，某些Subtask的数据量会远大于其他。

我有一次就是Key设计不合理，热点Key太多。加了随机前缀后才解决。

说点实在的

指标再多你也看不过来。我认为：

1. Job状态和吞吐量——最直观
2. Exceptions和Timeline——定位快
3. 反压和Checkpoint——大部分问题跟这俩有关
4. 不要过度优化——看到CPU高了就调参数，越调越差

我最开始用Flink的时候，总觉得要把所有指标都搞懂才算会了。后来才明白，指标看懂几个关键的就够了，剩下的用到再查。
