一、行业背景

采油行业中石油装备车是油气开采核心特种装备，例如压裂车，依靠高压大排量压裂液完成地层造缝作业，广泛应用于油气井增产、水力喷砂、煤矿水力开采等场景，作业时与混砂车、监控车组队协同施工，野外移动作业场景多、设备分散、运维难度大。

传统作业痛点：

1. 野外无固定有线宽带，车载PLC、传感设备数据无法实时回传后台；
2. 设备故障需人员现场到场排查，即时性差，远距离运维成本高；
3. 车辆行驶轨迹、作业工况数据无法完整留存，缺少数字化追溯依据；
4. 多台车载设备组网复杂，缺少统一网关实现数据汇总、加密传输。

针对以上痛点，采用IG974工业级4G边缘网关搭建车载远程监控系统，实现全车设备统一联网、数据采集、远程运维、定位追踪一体化。

二、核心设备：IG974工业网关项目核心能力

1. 强劲边缘计算与大容量存储

搭载高性能算力内核，配备8GB大容量本地存储空间，可本地缓存作业原始数据，网络断连时数据不丢失，恢复联网后自动补传，保障油气作业数据完整可追溯。

2. 全球多制式4G全网通+多网口设计

• 4G Cat4模组，兼容国内、北美、中东、俄罗斯多地区通信频段，适配海外油气开采项目；
• 搭载4路工业以太网口，可直连交换机、PLC、车载NVR、摄像头，一车统一组网。
  额外支持WiFi多链路备份，多网络互为冗余，野外复杂环境不掉线。

3. 北斗+GPS双模高精度GNSS定位

双卫星定位系统，定位精度满足车辆道路行驶轨迹采集需求，后台实时查看压裂车作业位置、行驶路线、作业区域，实现车队数字化调度管理。

4. 全工业级硬件，适配车载恶劣环境

整机工业宽温设计，抗震动、防尘抗干扰，适配野外重载车载工况；支持标准DIN导轨卡轨安装，可直接固定在车载电控柜内，改造无需改动车辆原有硬件线路，实现平滑加装。

5. L2TP VPN加密远程运维

内置L2TP VPN隧道功能，网关与云端VPN服务器建立加密私有通道：

• 远程穿透访问车载PLC，在线调试程序、修改参数；
• 远程统一管理全网关设备，批量下发配置、远程故障排查；
  数据传输全程加密，油气生产数据符合工业信息安全规范。

6. 完善路由与组播转发能力

支持静态路由、策略路由、多链路自动切换，同时兼容组播数据转发，满足多传感设备同步数据传输需求。

7. Python3二次开发+全开放API，灵活扩展

1. 预装Python3运行环境，支持本地边缘逻辑自主开发；
2. 开放全套标准API接口：可读取网络状态、GNSS定位信息、控制VPN启停；
3. 支持APP本地安装、OTA远程升级、配置文件远程下发，支持业务代码加密；
   可对接企业自有SCADA、云平台，按需定制采集、告警、统计逻辑。

8. 硬件自定义可控指示灯

设备指示灯可通过接口自定义控制，运维人员可直观区分网络、VPN、定位、故障等设备状态，车载现场排查更便捷。

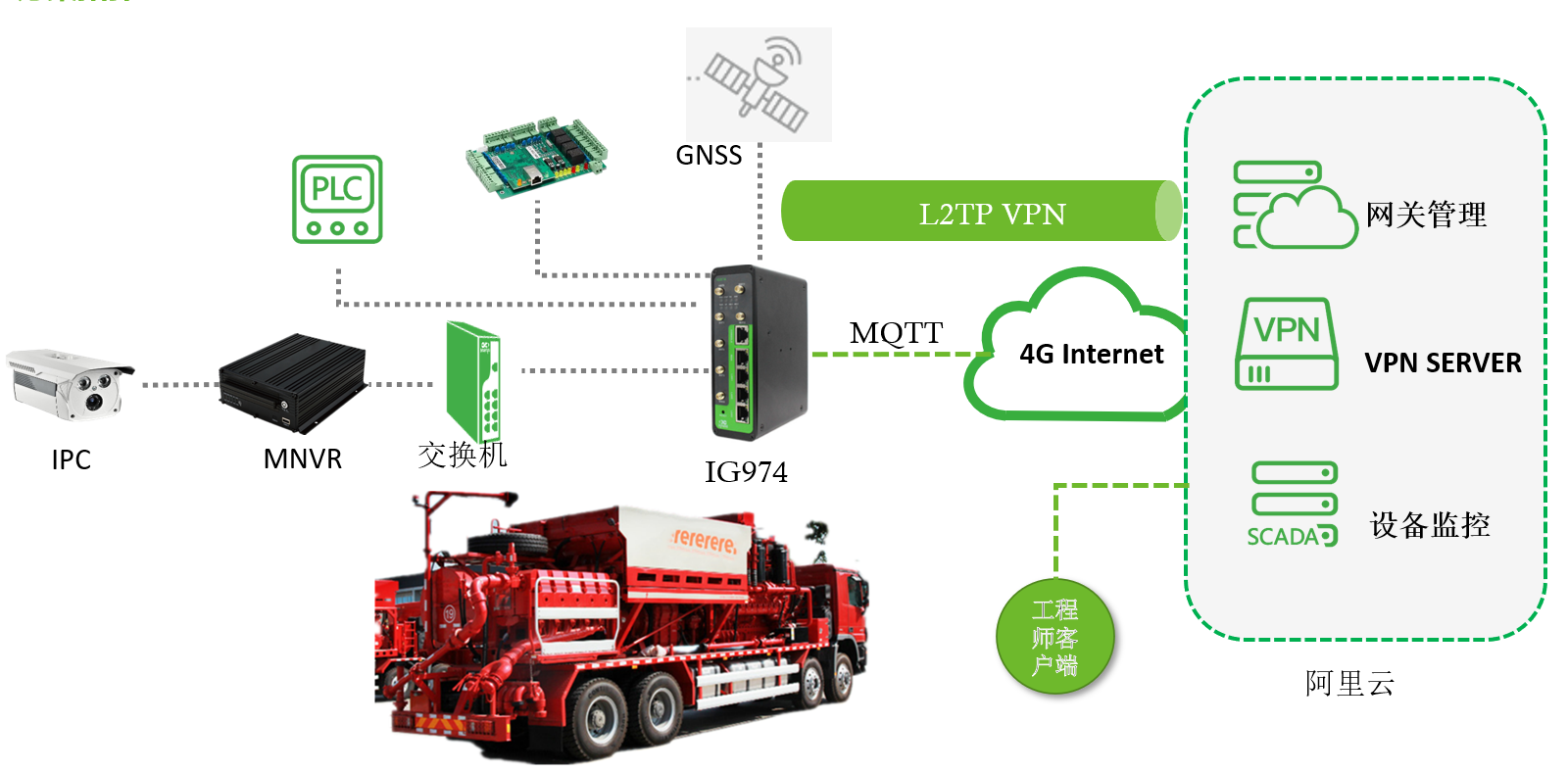

三、整体方案拓扑

车载端本地组网

1. 前端采集设备：车载IPC摄像头、MNVR网络硬盘录像机、车载PLC、各类传感采集模块；
2. 汇聚交换机：扩展以太网，连接更多设备接入IG974工业网关；
3. IG974网关：
   • 通过GNSS天线获取车辆定位；
   • 4G蜂窝网络接入公网，通过MQTT协议上传工况、视频、定位数据至阿里云；
   • 建立L2TP加密VPN隧道，打通云端私有内网。

云端部署

1. VPN服务端：建立加密私有通道，实现远程穿透访问车载PLC；
2. 网关管理平台：统一批量管理所有车载网关，远程升级、配置下发；
3. SCADA设备监控系统：实时解析装备车压力、排量、设备运行工况，存储历史作业数据；
4. 工程师客户端：运维人员远程接入VPN，在线调试车载PLC、查看实时视频、调取历史轨迹。

四、方案核心优势

1. 多链路融合，强大车载组网能力
   集成4G、有线以太网、WiFi、串口多类通信接口，一车网关统一承载视频、PLC、定位多类型数据，满足全部车载设备联网需求。

2. 替代专用通信监控车，大幅降本增效
   无需配套专属通信保障车辆，单台压裂车搭载网关即可独立完成数据传输、远程运维，缩减车队车辆数量，降低设备采购、车队运维综合成本。

3. 全量实时采集，原始数据完整留存
   网关本地缓存+云端实时上传双机制，不间断采集车辆工况、设备运行、视频、定位全维度信息，断网不丢数，作业原始数据完整可追溯，满足油气行业生产记录监管要求。

4. 无损加装，车辆平滑改造
   整体加装方案不改动压裂车原有电控、液压、动力系统，导轨简易安装，施工周期短，新旧车辆均可快速数字化升级。

5. Python开源二次开发，功能灵活拓展
   开放Python开发环境与全套API，可根据油气企业定制化需求开发边缘计算逻辑，对接自有业务平台，按需扩展告警、统计、调度等功能。

6. 北斗GPS双模高精度定位
   卫星定位稳定可靠，精准记录车辆行驶路线、作业点位，支撑车队智能调度、作业区域管控、人员设备安全监管。

五、方案应用价值

1. 远程无人运维：依托L2TP VPN异地调试车载PLC，故障远程排查，减少现场出差频次；
2. 车队数字化管控：实时定位、轨迹回放、作业工况在线监控，实现多台石油装备车远程统一调度；
3. 生产数据数字化存档：完整留存压裂作业压力、流量、时长等原始数据，用于生产分析、施工复盘；
4. 多地区项目通用：全球多频段4G模组，国内、海外油气开采项目均可统一复用这套车载监控方案；
5. 轻量化改造落地：工业导轨安装、无需改动原车结构，中小油气企业低成本完成装备智能化升级。
