【实时数据仓库建模】Kafka+Flink实战

一、引言
二、核心步骤
三、源码
- 3.1 Nodered模拟订单发送到Kafka源码

一、引言

1、核心：通过Kafka+Flink构建实时数据仓库，解决传统数据仓库“慢”的问题，将数据从产生到分析的延迟缩短到秒级或分钟级
Kafka：实时数据管道，负责收集、存储和传输海量流数据，具备高吞吐量、低延迟、可持久化等特性
Flink：实时计算引擎，负责对Kafka中的流数据进行清洗、转换、聚合，支持 精确一次（Exactly-Once） 语义，确保数据一致性。
2、最终效果展示

本文参考链接：https://blog.csdn.net/2501_91888447/article/details/155677083
本文与参考链接的区别是：将参考链接中每一步进行实现实战并截图说明，其中python构造数据部分换成Nodered实现

本文将以电商实时销售额监控为例，构建一个端到端的实时数据仓库。最终实现：

实时 dashboard：展示每小时销售额、订单量、TOP 10商品（更新频率：1分钟）
数据链路：订单数据从产生（Kafka生产者）→ 存储（Kafka topic）→ 处理（Flink）→ 分析（ClickHouse）→ 展示（Grafana），全程延迟≤1分钟。

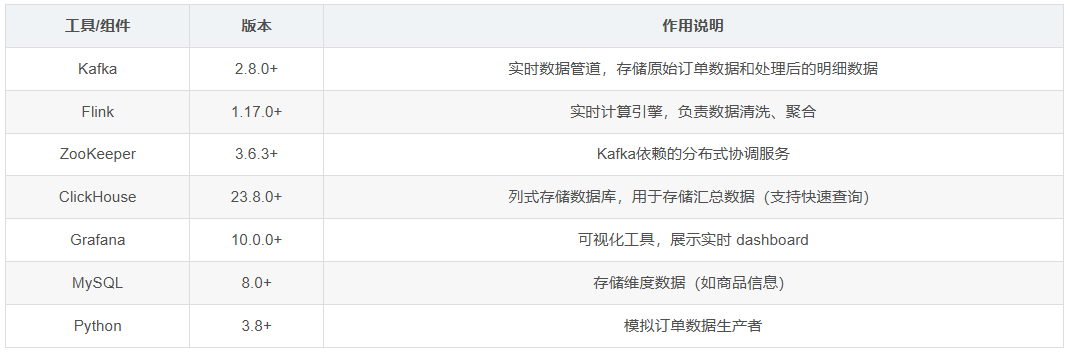

3、环境与工具清单
4、环境搭建步骤（简要）
安装Kafka与ZooKeeper：参考Kafka官方文档；
安装ClickHouse：参考ClickHouse官方文档；
安装Grafana：参考Grafana官方文档
安装MySQL：参考MySQL官方文档
安装Flink：参考Flink官方文档；

注意：
这里的Flink需要开启SQL Gateway 服务，并支持Kafka和ClickHouse插件
参考实战链接：【Flink on Kubernetes部署详细教程】

安装Nodered：参考Nodered官方文档

回到目录

二、核心步骤

2.1 需求分析与建模

需求分析：本次实战的需求是电商平台实时销售额监控，具体如下：
实时统计：每小时的总销售额、总订单量；
TOP商品：每小时销售额前10的商品；
数据延迟：从订单产生到 dashboard 展示≤1分钟；
数据准确性：确保数据不丢失、不重复（精确一次语义）。
数据建模：实时数据仓库分层设计，强调低延迟和流处理特性。本文采用经典的“三层模型”

层级	全称	作用说明	存储介质
ODS	操作数据存储	保留原始数据（如订单、用户行为），不做任何清洗，方便回溯	Kafka Topic
DWD	数据仓库明细层	对ODS层数据进行清洗（过滤无效数据）、补全（关联维度表），生成干净的明细数据	Kafka Topic
DWS	数据仓库汇总层	按主题（如"销售额"、“订单量”）进行实时聚合，生成汇总数据（支持快速查询）	ClickHouse 表

ODS层：原始数据存储
ODS层的目标是保存原始数据，避免数据丢失。本次实战中，ODS层对应Kafka的order_topic，存储从生产者发送的原始订单数据。
DWD层：明细数据清洗
DWD层的目标是干净、完整，对应Kafka的dwd_order_topic，存储清洗后的明细数据。主要做两件事：
过滤无效数据：比如取消的订单（status=‘canceled’）不需要统计；
关联维度表：补全商品名称（product_name），方便后续分析。
DWS层：汇总数据计算
DWS层的目标是快速查询，按时间窗口（如1小时）对DWD层数据进行聚合，生成汇总结果。本次实战中，DWS层包含两张表：
dws_hourly_sales：每小时总销售额、总订单量；
dws_hourly_top_products：每小时销售额前10的商品。
这些汇总数据存储在ClickHouse中，因为ClickHouse是列式存储数据库，支持秒级查询，非常适合实时分析。

回到目录

2.2 数据表创建

创建MySQL维度表：
CREATE DATABASE db_test;
CREATE TABLE db_test.product (
product_id INT PRIMARY KEY AUTO_INCREMENT,
product_name VARCHAR(100) NOT NULL,
price DECIMAL(10,2) NOT NULL
);
– 插入测试数据
INSERT INTO db_test.product (product_name, price) VALUES
(‘iPhone 15’, 7999.00),
(‘MacBook Pro’, 14999.00),
(‘iPad Pro’, 6999.00),
(‘Apple Watch Series 9’, 2999.00),
(‘AirPods Pro 2’, 1999.00);

回到目录

2.3 Kafka生产者 -> Nodered模拟订单数据

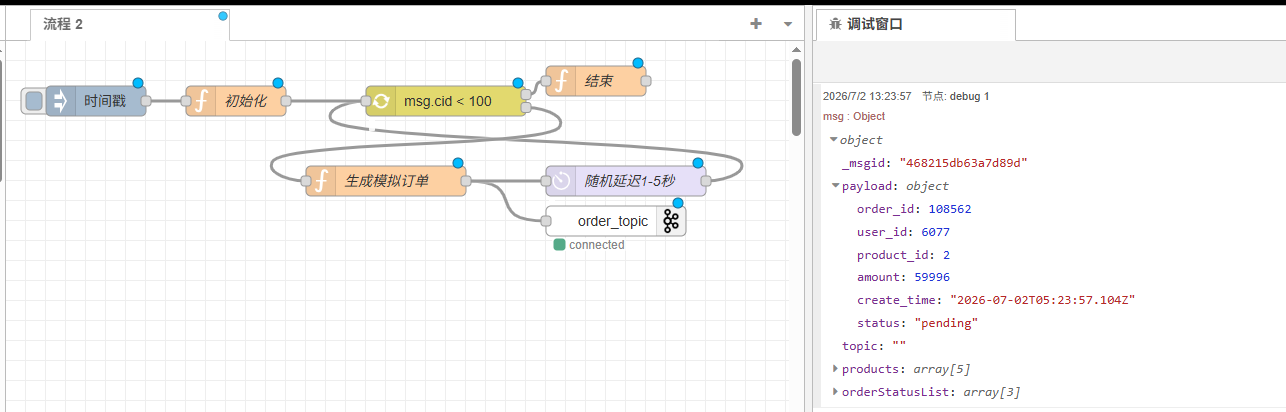

首先，我们需要一个Kafka生产者，模拟电商平台的订单生成。这里用Nodered实现：

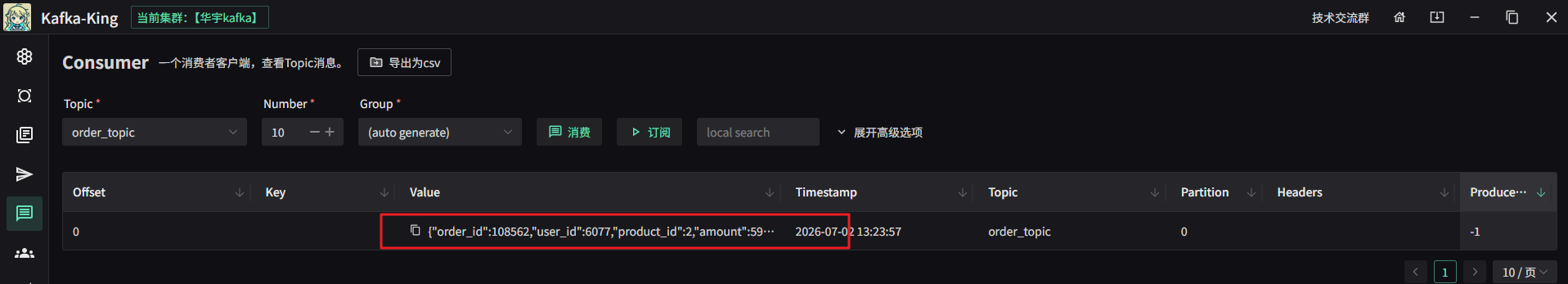

此时能看到Kafka的order_topic中已经有了模拟的订单数据：

点击跳转查看源码
 回到目录

2.4 Flink处理 -> 从ODS到DWD再到DWS

Flink是本次实战的“核心引擎”，负责处理从Kafka读取的数据，完成DWD层清洗和DWS层聚合。我们使用Flink SQL（更易上手，适合批量处理）来实现。

在DBEaver连接Flink SQL客户端（或直接在Flink SQL客户端执行sql）中创建ODS层表ods_order，关联Kafka的order_topic：

CREATE TABLE IF NOT EXISTS ods_order (
    order_id INT,
    user_id INT,
    product_id INT,
    amount DECIMAL(10, 2),
    create_time STRING,
    status STRING,
    proc_time AS PROCTIME(),
    event_time AS TO_TIMESTAMP(create_time, 'yyyy-MM-dd''T''HH:mm:ss.SSS''Z'''),
    WATERMARK FOR event_time AS event_time - INTERVAL '5' SECOND
) WITH (
    'connector' = 'kafka',
    'topic' = 'order_topic',
    'properties.bootstrap.servers' = '10.30.2.95:9092',
    'properties.group.id' = 'flink_ods_order_group',
    'format' = 'json',
    'scan.startup.mode' = 'latest-offset'
);

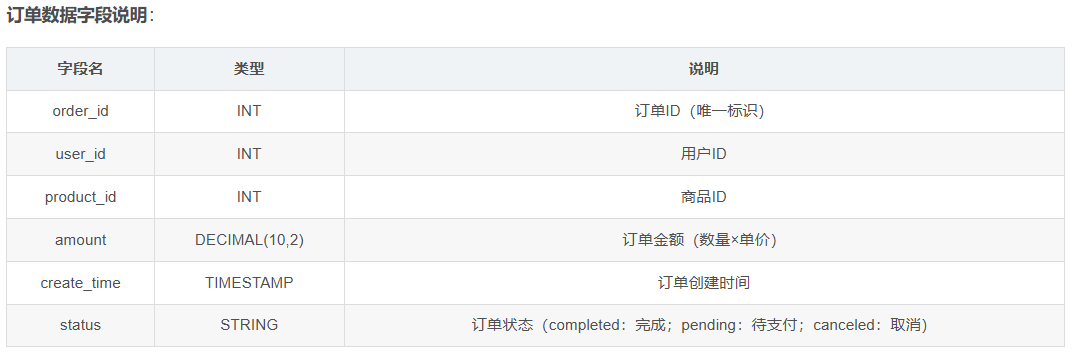

order_id：订单ID user_id：用户ID product_id：商品ID amount ：订单金额 create_time ：订单创建时间status ：订单状态

event_time：事件时间，即订单的实际创建时间（从create_time字段转换而来）
WATERMARK：水印，用于处理事件时间的延迟（比如订单数据因网络问题延迟5秒到达，水印会等待5秒再关闭窗口，确保数据不丢失）。

MySQL商品信息维度表（与MySQL结构一致）：

CREATE TABLE IF NOT EXISTS product_dim (
    product_id INT PRIMARY KEY  NOT ENFORCED,
    product_name STRING,
    price DECIMAL(10, 2)
) WITH (
    'connector' = 'jdbc',
    'url' = 'jdbc:mysql://10.30.2.85:3306/db_test',
    'table-name' = 'product',
    'username' = 'jxdev',
    'password' = 'ahjuxin_2026' ,
    'lookup.cache.max-rows' = '1000',
    'lookup.cache.ttl' = '1h'
);

DWD层表dwd_order：清洗后的明细数据并写入kafka

CREATE TABLE IF NOT EXISTS dwd_order (
    order_id INT,
    user_id INT,
    product_id INT,
    product_name STRING,
    amount DECIMAL(10, 2),
    create_time STRING,
    status STRING,
    event_time TIMESTAMP(3),
 -- 关键：定义事件时间与水印，把event_time转为时间属性
    WATERMARK FOR event_time AS event_time - INTERVAL '5' SECOND
) WITH (
    'connector' = 'kafka',
    'topic' = 'dwd_order_topic',
    'properties.bootstrap.servers' = '10.30.2.95:9092',
    'properties.group.id' = 'flink_dws_hourly_sales_group',
    'format' = 'json',
    'sink.partitioner' = 'round-robin'
);
-- 插入数据到DWD层（过滤取消订单+关联商品信息维度表）
INSERT INTO dwd_order
SELECT o.order_id,o.user_id,o.product_id,p.product_name, o.amount,o.create_time,o.status, o.event_time
FROM ods_order o
JOIN product_dim FOR SYSTEM_TIME AS OF o.proc_time p ON o.product_id = p.product_id
WHERE o.status <> 'canceled';

FOR SYSTEM_TIME AS OF o.proc_time：Flink的时态表关联（Temporal Table Join），用于关联维度表的快照（避免维度数据更新导致的不一致）；
dwd_order_topic：DWD层数据存储的Kafka Topic，后续可以用于其他分析（如用户行为分析）。

创建DWS层表：实时聚合计算
DWS层是实时数据仓库的“出口”，负责生成汇总数据，供可视化工具查询。本次实战中，创建两张DWS层表：
① 每小时销售额与订单量（dws_hourly_sales）
② 每小时TOP 10商品（dws_hourly_top_products）

-- 5、创建DWS层表：存储每小时销售额汇总数据，并写入ClickHouse表
CREATE TABLE IF NOT EXISTS dws_hourly_sales (
    `hour` STRING,                   -- 小时（格式：yyyy-MM-dd HH:00）
    total_sales DECIMAL(10, 2),    -- 总销售额
    total_orders INT,              -- 总订单量
    window_start TIMESTAMP(3),     -- 窗口开始时间
    window_end TIMESTAMP(3)        -- 窗口结束时间
) WITH (
    'connector' = 'clickhouse',
    'url' = 'jdbc:ch://10.30.2.98:8123',
    'database-name' = 'bench',
    'table-name' = 'dws_hourly_sales',
    'username' = 'default',
    'password' = 'Huayu_2025',
    'sink.batch-size' = '1000',
    'sink.flush-interval' = '1000'
);
-- 插入数据到DWS层（每小时汇总销售额与订单量）
INSERT INTO dws_hourly_sales
SELECT
    DATE_FORMAT(window_start, 'yyyy-MM-dd HH:00') AS `hour`,
    SUM(amount) AS total_sales,
    CAST(COUNT(DISTINCT order_id) AS INT) AS total_orders,
    window_start,
    window_end
FROM TABLE( TUMBLE(TABLE dwd_order, DESCRIPTOR(event_time), INTERVAL '1' HOUR) )
GROUP BY window_start, window_end;
-- 6、创建DWS层表：存储每小时TOP 10商品数据，写入ClickHouse
CREATE TABLE dws_hourly_top_products (
    `hour` STRING,                   -- 小时（格式：yyyy-MM-dd HH:00）
    product_id INT,                -- 商品ID
    product_name STRING,           -- 商品名称
    sales DECIMAL(10, 2),          -- 商品销售额
    `rank` INT,                      -- 排名（1-10）
    window_start TIMESTAMP(3),     -- 窗口开始时间
    window_end TIMESTAMP(3),        -- 窗口结束时间
    PRIMARY KEY (`hour`, product_id) NOT ENFORCED
) WITH (
    'connector' = 'clickhouse',
    'url' = 'jdbc:ch://10.30.2.98:8123',
    'database-name' = 'bench',
    'table-name' = 'dws_hourly_top_products',
    'username' = 'default',
    'password' = 'Huayu_2025',
    'sink.batch-size' = '1000',
    'sink.flush-interval' = '1000'
);
-- 插入数据到DWS层（每小时TOP 10商品）
INSERT INTO dws_hourly_top_products
SELECT
    DATE_FORMAT(window_start, 'yyyy-MM-dd HH:00') AS `hour`,
    product_id,
    product_name,
    sales,
    CAST(rn AS INT) as `rank`,
    window_start,
    window_end
FROM (
    SELECT
        product_id,
        product_name,
        SUM(amount) AS sales,
        window_start,
        window_end,
        ROW_NUMBER() OVER (PARTITION BY window_start ORDER BY SUM(amount) DESC) AS rn
    FROM TABLE(
        TUMBLE(TABLE dwd_order, DESCRIPTOR(event_time), INTERVAL '1' HOUR)
    )
    GROUP BY product_id, product_name, window_start, window_end
)
WHERE rn <= 10;

说明：

滚动窗口（Tumbling Window）：每1小时一个窗口，窗口之间不重叠（如14:00-15:00、15:00-16:00），适合固定时间间隔的汇总；
RANK()函数：用于计算每个商品在窗口内的排名（降序），PARTITION BY window_start表示按窗口分组，ORDER BY SUM(amount) DESC表示按销售额降序排列；
ClickHouse存储：ClickHouse的列式存储和向量查询引擎，使得汇总数据的查询速度非常快（秒级），适合实时展示。

验证表是否创建成功：show tables;

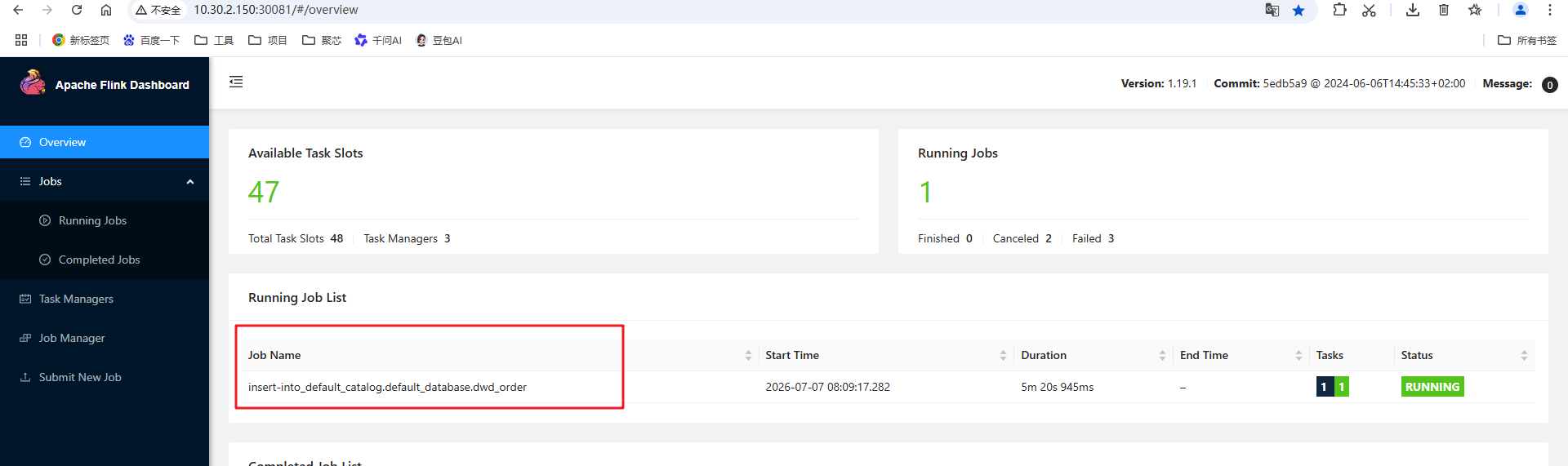

执行成功后，可以看到flink客户端有正在运行中的任务：

回到目录

三、源码

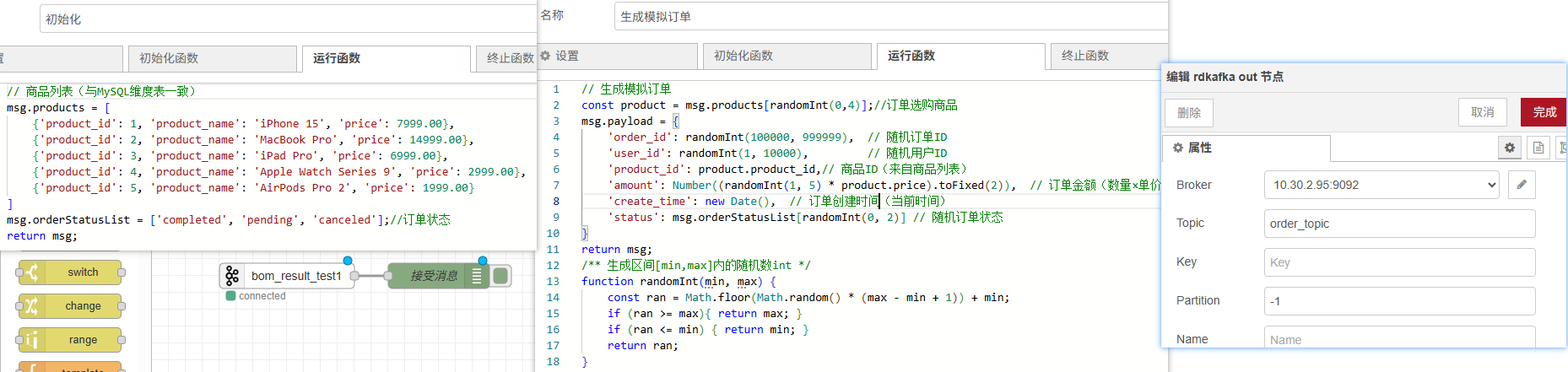

3.1 Nodered模拟订单发送到Kafka源码

回到目录

[
    {
        "id": "67428b8f6878b23b",
        "type": "inject",
        "z": "067b766577a0b317",
        "name": "",
        "props": [
            {
                "p": "payload"
            },
            {
                "p": "topic",
                "vt": "str"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,
        "topic": "",
        "payload": "",
        "payloadType": "date",
        "x": 90,
        "y": 60,
        "wires": [
            [
                "51cdba257295fe80"
            ]
        ]
    },
    {
        "id": "51cdba257295fe80",
        "type": "function",
        "z": "067b766577a0b317",
        "name": "初始化",
        "func": "// 商品列表（与MySQL维度表一致）\nmsg.products = [\n    {'product_id': 1, 'product_name': 'iPhone 15', 'price': 7999.00},\n    {'product_id': 2, 'product_name': 'MacBook Pro', 'price': 14999.00},\n    {'product_id': 3, 'product_name': 'iPad Pro', 'price': 6999.00},\n    {'product_id': 4, 'product_name': 'Apple Watch Series 9', 'price': 2999.00},\n    {'product_id': 5, 'product_name': 'AirPods Pro 2', 'price': 1999.00}\n]\nmsg.orderStatusList = ['completed', 'pending', 'canceled'];//订单状态\nreturn msg;",
        "outputs": 1,
        "timeout": 0,
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 230,
        "y": 60,
        "wires": [
            [
                "fc8302a4d3979c14"
            ]
        ]
    },
    {
        "id": "8582719c984a6e2b",
        "type": "function",
        "z": "067b766577a0b317",
        "name": "生成模拟订单",
        "func": "// 生成模拟订单\nconst product = msg.products[randomInt(0,4)];//订单选购商品\nmsg.payload = {\n    'order_id': randomInt(100000, 999999),  // 随机订单ID\n    'user_id': randomInt(1, 10000),         // 随机用户ID\n    'product_id': product.product_id,// 商品ID（来自商品列表）\n    'amount': Number((randomInt(1, 5) * product.price).toFixed(2)),  // 订单金额（数量×单价）\n    'create_time': new Date(),  // 订单创建时间（当前时间）\n    'status': msg.orderStatusList[randomInt(0, 2)] // 随机订单状态\n}\nreturn msg;\n/** 生成区间[min,max]内的随机数int */\nfunction randomInt(min, max) {\n    const ran = Math.floor(Math.random() * (max - min + 1)) + min;\n    if (ran >= max){ return max; }\n    if (ran <= min) { return min; }\n    return ran;\n}",
        "outputs": 1,
        "timeout": 0,
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 380,
        "y": 140,
        "wires": [
            [
                "52d6654949bb37c1",
                "8fc61fbcdcc14c6b"
            ]
        ]
    },
    {
        "id": "8fc61fbcdcc14c6b",
        "type": "delay",
        "z": "067b766577a0b317",
        "name": "随机延迟1-5秒",
        "pauseType": "random",
        "timeout": "5",
        "timeoutUnits": "seconds",
        "rate": "1",
        "nbRateUnits": "1",
        "rateUnits": "second",
        "randomFirst": "1",
        "randomLast": "5",
        "randomUnits": "seconds",
        "drop": false,
        "allowrate": false,
        "outputs": 1,
        "x": 620,
        "y": 140,
        "wires": [
            [
                "fc8302a4d3979c14"
            ]
        ]
    },
    {
        "id": "fc8302a4d3979c14",
        "type": "counter-loop",
        "z": "067b766577a0b317",
        "name": "",
        "counter": "cid",
        "counterType": "msg",
        "reset": false,
        "resetValue": "value-null",
        "initial": 0,
        "initialType": "num",
        "operator": "lt",
        "termination": "100",
        "terminationType": "num",
        "increment": 1,
        "incrementType": "num",
        "x": 440,
        "y": 60,
        "wires": [
            [
                "8ed5ca6d35c83157"
            ],
            [
                "8582719c984a6e2b"
            ]
        ]
    },
    {
        "id": "52d6654949bb37c1",
        "type": "rdkafka out",
        "z": "067b766577a0b317",
        "name": "",
        "topic": "order_topic",
        "key": "",
        "partition": -1,
        "broker": "c331c6a48d89a75a",
        "x": 610,
        "y": 180,
        "wires": []
    },
    {
        "id": "8ed5ca6d35c83157",
        "type": "function",
        "z": "067b766577a0b317",
        "name": "结束",
        "func": "node.warn(\"模拟订单发送结束，共产生\"+msg.cid+\"条订单\");\nreturn msg;",
        "outputs": 1,
        "timeout": 0,
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 590,
        "y": 40,
        "wires": [
            []
        ]
    },
    {
        "id": "c331c6a48d89a75a",
        "type": "kafka-broker",
        "broker": "10.30.2.95:9092",
        "clientid": ""
    }
]
