TMS320F2808处理器概述
·
1. TMS320F2808处理器概述
TMS320F2808处理器是德州仪器（Texas Instruments）推出的高性能数字信号处理器（DSP），广泛应用于控制领域，特别是在电机控制和工业自动化方面。作为F280x系列的一员，TMS320F2808以其高性能、低功耗的特性，成为了设计工程师的优选。
处理器架构
TMS320F2808内部集成了32位的CPU核心，拥有较高的处理能力和数据吞吐率，能够支持复杂的实时控制算法。此外，该处理器还内置了丰富的外设接口，包括ADC、GPIO、ePWM（增强型脉宽调制模块）以及TZ（故障检测）子模块等。
应用领域
由于TMS320F2808处理器具备快速的中断响应能力、灵活的时序控制和丰富的外设接口，因此它非常适合应用于需要高速处理和实时响应的场景，如：
电机控制：如无刷直流电机（BLDC）、永磁同步电机（PMSM）和步进电机的精确控制。
电源转换：在DC/DC转换器、逆变器等电力电子设备中进行精确的开关控制。

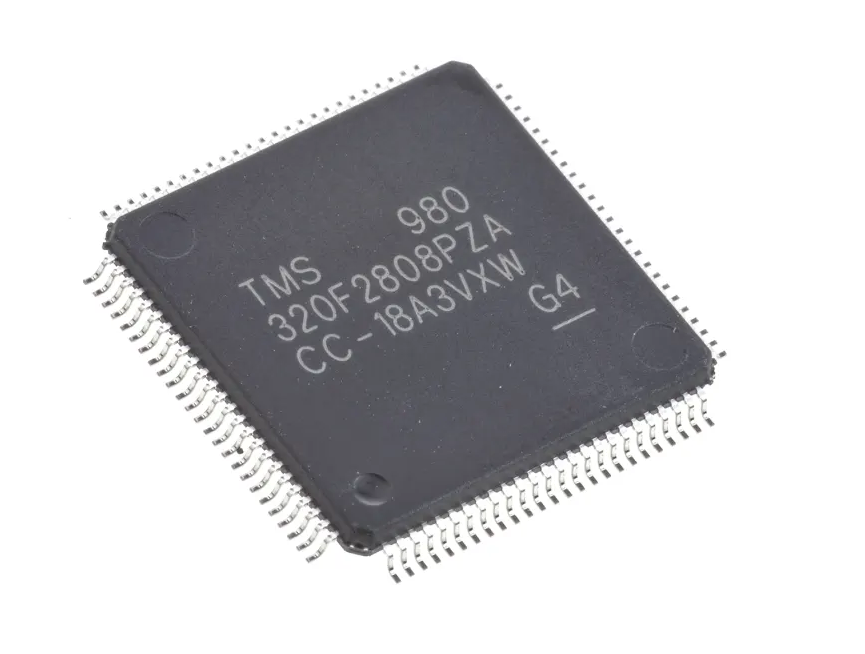

TMS320F2808PZA是一款176引脚（LQFP封装）的DSP微控制器（D28x）。其引脚众多且功能复用性强。以下是其主要引脚类别的中文功能描述：
核心提示：
-
功能复用： 绝大多数数字引脚（非电源/地/模拟）都是多功能复用引脚（GPIO）。复位后默认功能通常是其第一个/特殊功能（如通信接口），但可以通过软件配置为通用输入输出(GPIO)或指定的复用功能。以下列出的是复位后或典型的主要功能。
-
电源设计： 电源和模拟引脚的设计对于系统稳定性和ADC精度至关重要，需参考官方手册的布局和旁路要求。所有电压必须连接。

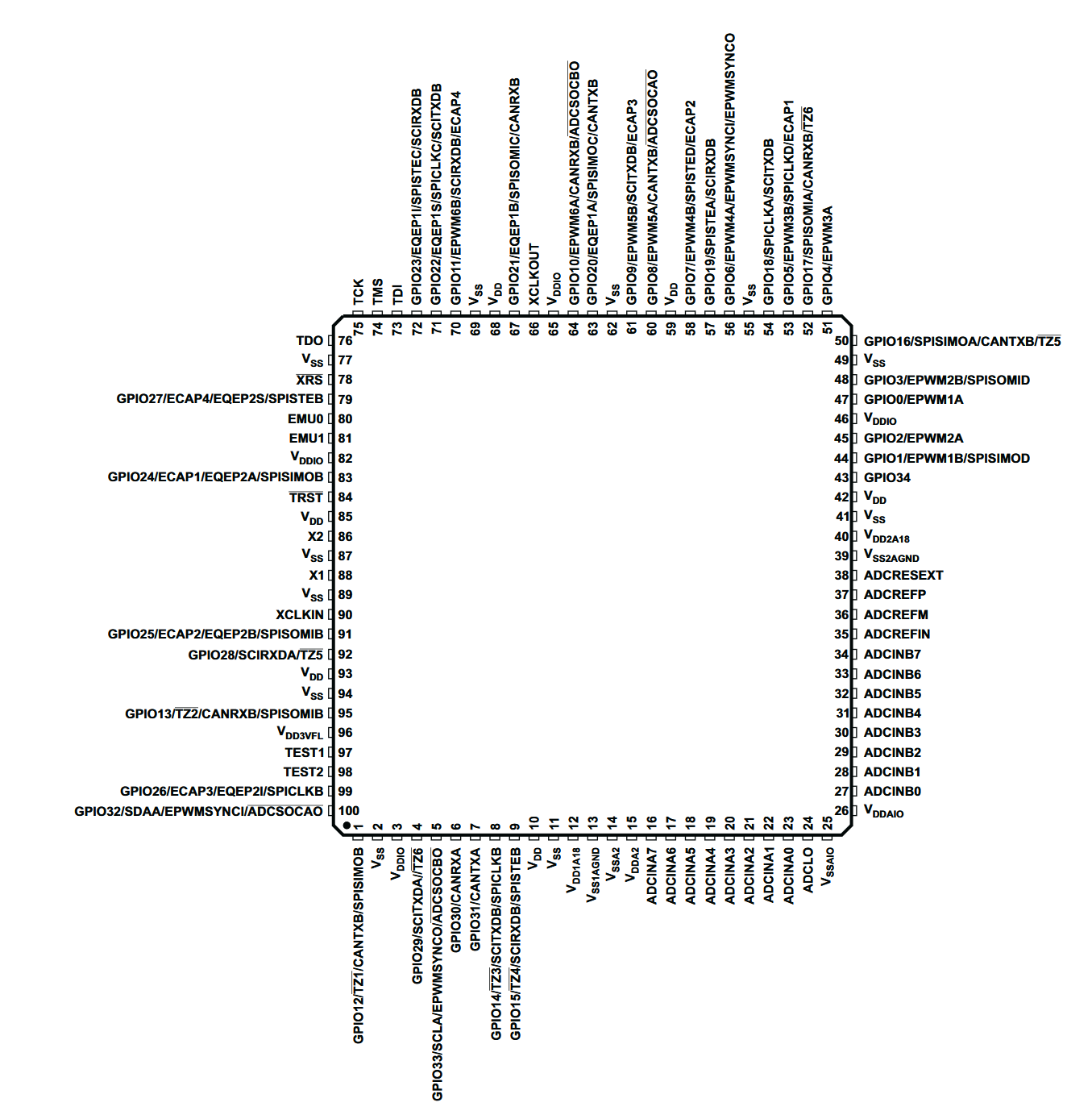

主要引脚功能分类描述：
-
电源与接地：
-
VDD (1.8V / 1.9V Core)： +1.8V或1.9V（具体看芯片版本）核心逻辑电源。需要多个引脚并良好滤波。
-
VDDIO (3.3V I/O)： +3.3V I/O Buffer电源。需要多个引脚并良好滤波。
-
VDDA (3.3V Analog)： +3.3V 模拟电路（ADC、比较器、OSC等）电源。需要单独滤波。
-
VREFHI(A/B)： ADC参考电压高输入引脚 (A和B通道)。通常连接至VDDA或外部精密电压源以提高精度。
-
VREFLO(A/B)： ADC参考电压低输入引脚 (A和B通道)。通常连接至模拟地。
-
VSS: 数字地（核心和I/O）。需要多个引脚。
-
VSSA(A/B)： 模拟地 (A和B通道)。需与数字地单点连接。
-
-
时钟：
-
X1, X2： 连接外部晶振。也用于连接外部时钟源。
-
XCLKOUT： 可编程的系统时钟分频输出，可用于驱动外部逻辑或调试时钟活动。
-
TCLKIN/AUXCLKIN： 外部定时器时钟输入 / 辅助时钟输入。用于事件捕捉或特定定时器时钟。
-
-
复位、看门狗与引导配置：
-
XRS： 芯片复位（输入/输出）。低电平有效。外部电路驱动低复位芯片；内部看门狗或软件错误也可驱动此引脚产生系统复位。
-
TRST： JTAG测试复位。低电平有效。通常需下拉电阻保证上电时序稳定。
-
WD_ENABLE： 窗口看门狗使能引脚。通常上拉使能窗口看门狗。
-
GPIO37/SCITXDA/TDI (TDI)： JTAG 测试数据输入。
-
GPIO36/SCIRXDA/TMS (TMS)： JTAG 测试模式选择。
-
GPIO35/CANTXA/TCK (TCK)： JTAG 测试时钟。
-
GPIO34/CANRXA/TDO (TDO)： JTAG 测试数据输出。
-
GPIO31/XA0 (SCIRXDB)： SCI-B 接收引脚。上电时为 Boot 模式选择位 MSB。关键引脚决定芯片启动源（Flash、RAM、SCI等）。
-
GPIO32/XA1 (SCITXDB)： SCI-B 发送引脚。上电时为 Boot 模式选择位 LSB。
-
GPIO33/XA7： 通用GPIO/模拟复用总线地址线7。上电时为 Boot 模式选择位（XA[15:0]用于并行引导）。
-
GPIO25/XHOLD： 外部保持请求（用于并行接口引导）。
-
GPIO24/XHOLDA： 外部保持应答（用于并行接口引导）。
-
-
模拟输入/比较器：
-
ADCINxx： 多路复用 ADC 输入通道（共16个通道，A和B各有8个通道）。如ADCINA0~7, ADCINB0~7。输入信号范围0~3V（参考VREFLO和VREFHI）。
-
CMPxIN： 比较器外部参考电压输入引脚。如CMP1IN, CMP2IN。用于为内部比较器提供外部基准。
-
-
增强型PWM输出/输入模块(ePWM)：
-
EPWMxA, EPWMxB： PWM通道A和通道B输出。核心功率控制输出引脚（共6组PWM，每组2路A/B输出）。如EPWM1A, EPWM1B, ..., EPWM6A, EPWM6B。
-
EPWMxSYNCI： PWM外部同步输入 (输入给x模块)。
-
EPWMxSYNCO： PWM同步输出 (由x模块输出)。
-
EPWMxTZ： PWM错误区事件输入。用于紧急关断PWM（如过流/过压保护）。
-
EPWMxS： 一些额外的控制信号，如模拟比较器输出连接到PWM模块的路径。
-
-
增强型捕获模块(eCAP/eQEP)：
-
ECAPxIN： 增强型捕获模块输入。可用于捕获外部信号边沿的时间戳（如测频/测脉宽）。
-
EQEPxA, EQEPxB, EQEPxI, EQEPxS： 增强型正交编码器模块输入。A/B/I/S信号用于连接增量式编码器（位置、速度反馈）。x代表模块号（如1, 2）。
-
-
通信接口：
-
CAN: (Controller Area Network)
-
CANRXA (GPIO34)： CAN接收。
-
CANTXA (GPIO35)： CAN发送。
-
-
SCI： (UART)
-
SCIRXDA (GPIO28), SCITXDA (GPIO29)： SCI-A 接收和发送。
-
SCIRXDB (GPIO31)， SCITXDB (GPIO32)： SCI-B 接收和发送。
-
-
SPI： (Serial Peripheral Interface)
-
SPISIMOA (GPIO16)： SPI-A主出从入（MOSI）。
-
SPISOMIA (GPIO17)： SPI-A主入从出（MISO）。
-
SPICLKA (GPIO14)： SPI-A时钟。
-
SPISTEA (GPIO15)： SPI-A从使能（低有效）。
-
-
I²C： (Inter-Integrated Circuit)
-
SCLA (GPIO33)： I²C串行时钟。注意： 此引脚复用为GPIO33/XA7，上电时是Boot Mode位。
-
SDAA (GPIO32)： I²C串行数据（开漏）。注意： 此引脚复用为GPIO32/XA1/SCITXDB，上电时是Boot Mode位。
-
-
McBSP： (Multichannel Buffered Serial Port)
-
MCLKRA, MCLKXA： 接收/发送主时钟。
-
BCLKRA, BCLKXA： 接收/发送位时钟。
-
FSRA, FSXA： 接收/发送帧同步。
-
DR, DX： 接收数据，发送数据。
-
-
-
通用输入输出(GPIO)/其他复用功能：
-
GPIO0~GPIO87： 绝大多数数字引脚都可以通过配置寄存器编程为通用输入或输出。它们在复位后通常默认是其主要的数字功能（如SPI、PWM、UART），但后续都可以配置为GPIO使用。
-
XINT1/XINT2/XINT3/XINT4： 外部中断输入引脚。每个中断可配置边沿触发。
-
XNMI： 不可屏蔽外部中断输入（最高优先级硬件中断）。
-
XREADY： 外部等待就绪输入（用于延长外部总线访问周期）。
-
XZCS： 区域选择信号（用于并行接口引导等）。低有效。
-
XWE： 写使能（用于并行接口引导等）。低有效。
-
XA0-XA7, XA15： 地址总线（部分用于并行接口引导）。
-
总结:
以上列出了F2808PZA关键引脚的主要功能类别和代表性引脚。强烈建议在使用该芯片进行设计时：
-
查阅官方文档： 下载并使用TI官方的最新TMS320F2808 Datasheet (数据手册) 和 TMS320F2808 Technical Reference Manual (技术参考手册)。
-
确认封装视图： 根据你的具体封装（PZA是176脚LQFP），在数据手册中查看Pin Assignments (引脚分配图) 和 Pin Functions (引脚功能表)，以准确知道每个物理引脚对应哪个信号。
-
关注复用功能： 引脚功能表中的寄存器位（GPxMUXn, GPxDIR）决定了该引脚的当前功能（GPIO、主功能1、主功能2等）。
-
严谨处理电源： 严格按照手册要求设计电源架构和旁路电容，特别是模拟部分。不正确的电源处理会导致系统不稳定或ADC精度严重下降。
-
留意Boot配置引脚： GPIO31, GPIO32, GPIO33在复位上电时的电平对芯片的启动方式（Boot ROM执行哪个引导加载程序）至关重要，必须根据设计意图进行硬连线。
这些文档是设计和调试F2808PZA项目的权威依据和基础。
一、系统架构设计
1. 硬件组成
- 主控芯片：TMS320F2808（100MHz主频，64KB Flash，18KB RAM）
- CAN模块：集成eCAN控制器（支持标准帧/扩展帧）
- 物理层：SN65HVD232D CAN收发器（3.3V-5V电平转换）
- 电源管理：TPS7B7701-Q1 LDO（3.3V输出）
- 调试接口：JTAG/SWD（CCS开发环境）
2. 网络拓扑
[PC] ←USB-CAN→ [CAN Hub] ←CAN→ [TMS320F2808]
↑
[从站设备]
二、协议实现方案
1. CAN-MODBUS协议映射
| MODBUS字段 | CAN帧映射方案 |
|---|---|
| 从站地址 | CAN ID高字节（0x01-0x7F） |
| 功能码 | CAN ID低字节（0x03-0x10） |
| 数据域 | CAN数据段（D0-D7） |
| CRC校验 | 禁用（依赖CAN总线CRC） |
2. 关键数据结构
typedef struct {
uint8_t cmd; // MODBUS命令（03读保持寄存器等）
uint16_t addr; // 寄存器地址
uint16_t count; // 数据长度
uint8_t data[6]; // 数据缓冲区
} MODBUS_Payload;
typedef struct {
uint32_t id; // CAN ID（高4位设备地址，低4位功能码）
uint8_t dlc; // 数据长度（≤8字节）
uint8_t data[8]; // 数据段
} CAN_Modbus_Frame;
三、硬件配置流程
1. CAN模块初始化
void CAN_Init(uint32_t baud_rate) {
// 1. 使能时钟
EALLOW;
SysCtrlRegs.PCLKCR0.bit.CANCLOCK = 1;
EDIS;
// 2. 配置CAN控制寄存器
CanRegs.CANCTL1.bit.SYNCE = 0; // 同步模式
CanRegs.CANCTL1.bit.TXINTM = 1; // 禁用发送中断
CanRegs.CANCTL1.bit.RXINTM = 1; // 禁用接收中断
// 3. 设置波特率（示例：500kbps）
CanRegs.CANBTR0.bit.BRP = 16; // 预分频因子
CanRegs.CANBTR1.bit.SJW = 0x01; // 同步跳转宽度
CanRegs.CANBTR1.bit.TSEG1 = 0x0E; // 同步段+传播段
CanRegs.CANBTR1.bit.TSEG2 = 0x03; // 相位缓冲段
// 4. 进入初始化模式
CanRegs.CANCTL1.bit.INIT = 1;
while(!CanRegs.CANSTAT.bit.INITST);
}
2. GPIO配置（CAN收发器）
void CAN_GPIO_Init() {
EALLOW;
GpioCtrlRegs.GPADIR.bit.GPIO19 = 0; // CANRX（输入）
GpioCtrlRegs.GPADIR.bit.GPIO18 = 1; // CANTX（输出）
GpioCtrlRegs.GPAMUX1.bit.GPIO18 = 1; // CAN功能
GpioCtrlRegs.GPAMUX1.bit.GPIO19 = 1; // CAN功能
EDIS;
}
四、核心算法
1. MODBUS帧封装
void Build_Modbus_Frame(CAN_Modbus_Frame *frame, MODBUS_Payload *payload) {
frame->id = (payload->addr << 4) | payload->cmd; // 地址+功能码
frame->dlc = 8; // 固定8字节
frame->data[0] = (payload->addr >> 8) & 0xFF; // 高字节地址
frame->data[1] = payload->addr & 0xFF; // 低字节地址
frame->data[2] = (payload->count >> 8) & 0xFF; // 高字节长度
frame->data[3] = payload->count & 0xFF; // 低字节长度
memcpy(&frame->data[4], payload->data, 4); // 数据域
}
2. 多帧传输管理
#define MAX_FRAME_SIZE 8
#define MAX_PACKET_SIZE 64
typedef struct {
uint8_t seq; // 帧序号
uint8_t total; // 总帧数
uint16_t crc; // CRC16校验
uint8_t data[MAX_PACKET_SIZE];
} MultiFrame_Buffer;
void Handle_MultiFrame() {
static MultiFrame_Buffer rx_buf;
static uint8_t frame_count = 0;
if(CAN_Receive()) {
// 提取帧序号
rx_buf.seq = (CAN_Msg.id & 0xF0) >> 4;
rx_buf.total = (CAN_Msg.id & 0x0F) + 1;
// 数据拼接
memcpy(&rx_buf.data[frame_count*8], CAN_Msg.data, CAN_Msg.dlc);
frame_count++;
// 完成重组
if(frame_count == rx_buf.total) {
Process_Modbus_Payload(&rx_buf);
frame_count = 0;
}
}
}
五、中断服务程序
1. CAN接收中断
interrupt void CAN_RX_ISR() {
CAN_MsgType msg;
CanRegs.CANRMP.bit.RMP0 = 1; // 清除接收标志
// 读取CAN消息
CAN_RecvMsg(&msg);
// 处理MODBUS帧
Handle_Modbus_Frame(&msg);
}
2. 定时器中断（帧间隔控制）
interrupt void TIMER0_ISR() {
PieCtrlRegs.PIEACK.all = PIEACK_GROUP1; // 清除中断标志
// 发送下一帧
if(current_frame < total_frames) {
CAN_SendFrame(&tx_buffer[current_frame]);
current_frame++;
}
}
参考代码 基于TI 的TMS320F2808芯片在CAN总线基础上实现MODBUS协议 www.youwenfan.com/contentcnm/71208.html
六、调试与优化
1. 逻辑分析仪抓包示例
Time | CAN ID | DLC | Data
----------------------------------
0.00s | 0103 | 8 | 01 03 00 0A 00 02 C4 0B
0.10s | 0103 | 8 | 01 03 00 14 00 02 08 03
2. 性能优化
- DMA传输：配置EDMA传输CAN数据（减少CPU负载）
- 零拷贝技术：直接操作CAN FIFO缓冲区
- CRC预计算：建立CRC查表加速校验
- 优先级调度：为关键命令分配高优先级ID
