从一次链接报错开始，到 logcat 里打出完整的  Hexagon DSP Profile——这是一篇关于把 LLM 推理搬上 Hexagon cDSP（v81）的完整踩坑记录，涵盖 DSP 算子库编译、FastRPC 部署模型、Android App 集成，以及 6 个文档里不会告诉你的坑。

为什么做这件事

MNN 最近的提交加入了 Hexagon 后端（source/backend/hexagon），支持把 LLM 推理 offload 到高通 Hexagon cDSP。手里的设备是 SM8850（骁龙 8 Elite Gen 5），Hexagon DSP 架构 v81——比上游主力开发的 v79 还新一代。

目标很朴素：让 Qwen3-0.6B 在这台手机的 cDSP 上跑起来，并且集成到 MnnLlmChat App 里。最终成绩（App 短对话实测）：0.6B prefill 222.88 t/s、decode 11.65 t/s；4B prefill 48.27 t/s、decode 1.41 t/s，DSP Profile 里 MATMUL_Q4A16_BLOCK_FP16、FLASH_ATTN 等算子全部落在 cDSP 上。

勘误（2026-08-09 更新）：本文初版中的 Hexagon 性能数据（prefill 185 t/s、decode 11.6 t/s）实际是  CPU 回退的结果——当时  build.sh 漏了  -DMNN_HEXAGON=ON， libMNN.so 里根本没有 hexagon 后端，logcat 里  Can't Find type=10 backend, use 0 instead 被忽略了。第二版修正为 0.6B prefill ~49.7 / decode ~1.5 t/s（App 口径），但该数据基于早期构建配置；后续在  pisces312/MNN fork 中持续优化 Hexagon 后端，当前版本 App 实测已达到  0.6B prefill 222.88 / decode 11.65 t/s、 4B prefill 48.27 / decode 1.41 t/s。下文所有性能数字均已替换为最新实测数据。

但过程远比 cmake -DMNN_HEXAGON=ON 复杂。这篇文章按真实发生的顺序记录。

先搞懂架构：两个 so 和一条 FastRPC 通道

MNN Hexagon 后端的部署模型和常规后端完全不同，理解它能省掉后面 80% 的困惑：

复制

App 进程 (AArch64)                    cDSP (Hexagon)
┌─────────────────────┐              ┌──────────────────────┐
│ libMNN.so           │              │ libMNN_htpops_skel.so│
│  └ HexagonRuntime   │   FastRPC    │  (算子实现, HVX/HMX) │
│  └ dlopen ──────────┼──────────────┤                      │
│ libMNN_htpops.so    │  (adsprpc)   │                      │
│  (stub, 跑在 CPU)   │              │                      │
└─────────────────────┘              └──────────────────────┘

• `libMNN_htpops.so`：AArch64 的 FastRPC stub，跑在 CPU 上，负责把算子请求通过 FastRPC 发到 DSP。它由 HexagonRuntime 以 dlopen("libMNN_htpops.so") 裸名加载。
• `libMNN_htpops_skel.so`：Q6DSP 指令集的 skeleton，跑在 cDSP 上，是真正的算子实现。它不被 Android linker 加载，而是 FastRPC 框架按 ADSP_LIBRARY_PATH 环境变量找到并加载到 DSP。

由此产生三条铁律，后文所有坑都源于此：

1. DSP so 必须用 Hexagon SDK 单独编译（htp-ops-lib/build.sh <DSP_ARCH>），且 DSP_ARCH 必须和设备匹配；
2. skel 的查找路径通过进程环境变量 ADSP_LIBRARY_PATH 传递，设置时机和方式都有讲究；
3. stub 是正常 Android 共享库，走 jniLibs 即可；skel 只是"恰好也打包进 jniLibs 借个目录"。

DSP 架构对照（依据 Qualcomm 官方文档）：8 Gen 2 = v73，8 Gen 3 = v75，8 Elite = v79，8 Elite Gen 5 (SM8850) = v81。用错版本编出的 skel 在设备上根本无法加载。

第一战：编译 DSP 算子库（v81）

命令本身很简单：

复制

cd source/backend/hexagon/htp-ops-lib
bash build.sh v81

然后立刻撞上两个失败。

坑 1：SDK 头文件的"定义式"写法导致重复符号

复制

ld.lld: error: duplicate symbol: is_CDSP
>>> defined at domain_default.h:19
>>>     dsp_capabilities_utils.c.o:(is_CDSP)
>>> defined at domain_default.h:19
>>>     session.c.o:(.text.is_CDSP+0x0)

Hexagon SDK 6.6 的 incs/domain_default.h 直接定义了全局数组 supported_domains[] 和函数 is_CDSP()——不是 extern 声明，不是 static，就是一个会随 include 复制到每个 TU 的定义。而 MNN 的 dsp_capabilities_utils.h 包含了这个头，于是 dsp_capabilities_utils.c 和 session.c 各揣了一份，链接时撞车。

修复思路是经典的"定义归一"：头文件里只留声明所需的类型（domain 结构体本来就在 remote.h 里），把 domain_default.h 的包含挪到唯一的 .c 文件里：

复制

// dsp_capabilities_utils.h
 #include "remote.h"
 #include <stdbool.h>
-#include "domain_default.h"

// dsp_capabilities_utils.c
 #include "dsp_capabilities_utils.h"
+#include "domain_default.h"  // 全工程只此一个定义点

这类问题在升级 SDK 版本时很常见：旧 SDK 的头文件可能只是声明，新 SDK 改成了定义式，下游代码假设就崩了。

坑 2：脚本写死工具链版本号

skel 明明编译链接成功了，check_so_symbols.sh 却报错退出：

复制

Error: hexagon-nm tool not found at .../HEXAGON_Tools/19.0.04/Tools/bin/hexagon-nm

脚本里硬编码了 19.0.04，SDK 6.6 实际是 19.0.07。改成通配：

复制

NM_BIN=$(ls "${HEXAGON_SDK_ROOT}"/tools/HEXAGON_Tools/*/Tools/bin/hexagon-nm | head -n 1)

之后 bash build.sh v81 一次通过：libMNN_htpops.so（AArch64）+ libMNN_htpops_skel.so（QUALCOMM DSP6），符号校验通过。

第二战：MNN 主库与模型导出

MNN 主库编译本身不需要 Hexagon SDK（host 侧用的是仓库自带的 dsprpc_interface.h），只需要 -DMNN_HEXAGON=ON。真正要注意的是两个环境细节：

• WSL 默认环境没有 ANDROID_NDK 变量，必须先 export 再 cmake；
• 交叉编译用 NDK r27d 的 android.toolchain.cmake，ANDROID_ABI=arm64-v8a。

模型侧的限制是硬性的：只支持 4-bit 对称量化（非对称、其他 bit 数都不行），用 MNN 自带的 llmexport.py 一把梭：

复制

python llmexport.py --path /models/Qwen3-0.6B --export mnn \
    --quant_bit 4 --quant_block 64 --sym \
    --mnnconvert /path/to/MNNConvert \
    --dst_path /models/qwen3_0_6b_hexagon
# 导出后把 config.json 的 "backend_type" 改为 "hexagon"

这里有个容易忽略的点：--mnnconvert 最好用同一个仓库源码树新鲜编译的 MNNConvert，而不是 PyPI 的 pymnn——Hexagon 支持是新代码，schema 版本不匹配会出灵异问题。

不想自己走导出流程？HuggingFace 上已有预量化、预配置（ backend_type=hexagon）的现成模型，见下文「模型获取与安装：从 HuggingFace 下载预置模型」。

第三战：设备验证——先命令行，再谈 App

把三个 so、llm_demo、模型目录推到 /data/local/tmp/MNN，设好两个环境变量跑起来：

复制

export LD_LIBRARY_PATH=.:$LD_LIBRARY_PATH
export ADSP_LIBRARY_PATH="/data/local/tmp/MNN;/vendor/lib/rfsa/adsp;/system/lib/rfsa/adsp"
./llm_demo qwen3_0_6b_hexagon/config.json prompt.txt

ADSP_LIBRARY_PATH 用分号分隔（FastRPC 的约定，不是 Unix 的冒号），并且建议带上系统路径——某些设备缺了 /vendor/lib/rfsa/adsp 会导致系统 skel 找不到。

成功的标志不是"输出了文本"（那可能偷偷跑在 CPU 上），而是 logcat 里出现：

复制

I MNNJNI: Hexagon DSP Profile:
I MNNJNI: DSPOpType FLASH_ATTN (18): 4098.797852 ms
I MNNJNI: DSPOpType MATMUL_Q4A16_BLOCK_FP16 (34): 98564.882812 ms
...
I llm_demo: remote_handle64_close: closed handle ... name libMNN_htpops_skel.so, refs 0

MATMUL_Q4A16_BLOCK_FP16 正是 4bit 对称量化的 matmul kernel——量化格式和 DSP 算子对上了。同时确认没有 qurt/sysfatal 日志和新的 cDSP tombstone（cDSP 崩溃可能让 adb 短暂掉线，排障时先看 /data/vendor/tombstones）。

第四战：App 集成，坑的密集区

MnnLlmChat 里已有 QNN 的集成（QnnModule.kt），照它的模式写了 HexagonModule，但仍有四个坑。

坑 4：环境变量不是你想设，想设就能设

最初的方案草稿里写着：

复制

Runtime.getRuntime().exec(arrayOf("export", "ADSP_LIBRARY_PATH=$dir"))  // 无效！

exec 启动的是子进程，env 修改不会回流到 App 进程。正确做法是进程内 setenv：

复制

import android.system.Os
Os.setenv("ADSP_LIBRARY_PATH", "$nativeLibDir;/vendor/lib/rfsa/adsp;/system/lib/rfsa/adsp", true)

路径选择也有讲究：skel 不能放 /data/local/tmp（shell 私有，App 读不到）。最省事的方案是把 skel 也丢进 jniLibs/arm64-v8a/——它不会被 Android linker 加载，但 legacy 打包（useLegacyPackaging = true）会把它解压到 applicationInfo.nativeLibraryDir，这个目录全局可读，adsprpcd 也能访问，刚好做 ADSP_LIBRARY_PATH 的值。stub 放同目录，dlopen 裸名自然能搜到。

坑 5：APK 里的 libMNN.so 是旧的

重编了 libMNN.so，打包、安装、运行——hexagon 后端不存在。查了一圈发现：App 的 libMNN.so 不在 jniLibs，而是 CMake IMPORTED 自 project/android/build_64/lib/libMNN.so（某次 make install 留下的副本）。WSL 里 make 只更新 build_64/libMNN.so，不会碰 lib/ 子目录。手动同步一次即可，但不知道这个陷阱的人会在这里浪费一小时。

坑 6： Timber 还没醒，日志先"丢"了

HexagonModule.setup() 必须放在 Application.onCreate() 最前面——因为 CrashUtil.init() 的静态初始化会触发 System.loadLibrary("mnnllmapp")，连带加载 libMNN.so，而 FastRPC 初始化需要 ADSP_LIBRARY_PATH 已经就位。

但放在最前面意味着 Timber 还没 plant（TimberConfig.initialize() 在 onCreate 更靠后的位置），Timber.i() 全部静默丢弃。代码明明跑对了，logcat 却一片空白，一度怀疑 Hook 没生效。解法很朴素：这个类里直接用 android.util.Log。

坑 7：设置页把 hexagon "洗"回 cpu

最隐蔽的一个。模型 config.json 明明写着 backend_type: "hexagon"，App 的模型设置页却显示 CPU——而且只要用户在设置页点一次保存，推理就永久回落 CPU。

两层原因：

1. 设置页的 backend 下拉硬编码 ["cpu", "opencl"]，hexagon 不在列表里就显示回退成 cpu；
2. 保存时把 backend_type: "cpu" 写进 custom_config.json，而配置合并逻辑里的 PROTECTED_KEYS 只挡空字符串覆盖，非空的 cpu 会理直气壮地盖掉 config.json 的 hexagon。

修复是让 backend 选项在设备具备 htp-ops 库时追加 hexagon：

复制

val backendOptions = buildList {
    add("cpu"); add("opencl")
    if (HexagonModule.isReady()) add("hexagon")
}

模型获取与安装：从 HuggingFace 下载预置模型

不想自己编译 App？ 直接从  GitHub Releases 下载预编译的 APK，安装即可使用。APK 已内置 Hexagon 后端支持，无需从源码构建。

如果你不想自己走第二战的 llmexport.py 导出流程，我已经在 HuggingFace 上准备好了两个预量化、预配置好的 Hexagon 模型，下载即用：

• Qwen3-0.6B（4-bit）：pisces312-hf/qwen3-0.6b-mnn-hexagon-4bit
• Qwen3-4B（4-bit）：pisces312-hf/qwen3-4b-mnn-hexagon-4bit

模型已按 MNN Hexagon 后端要求导出（4-bit 对称量化，config.json 的 backend_type 已设为 hexagon），无需本地再转换。装到手机分三步：

第 1 步：在 App 里设置模型存储位置

打开 MnnLlmChat → 设置 → 模型存储位置，指向一个你有写入权限的目录（如手机存储根目录下的 mnn-models）。后续模型就放在这个根目录下。

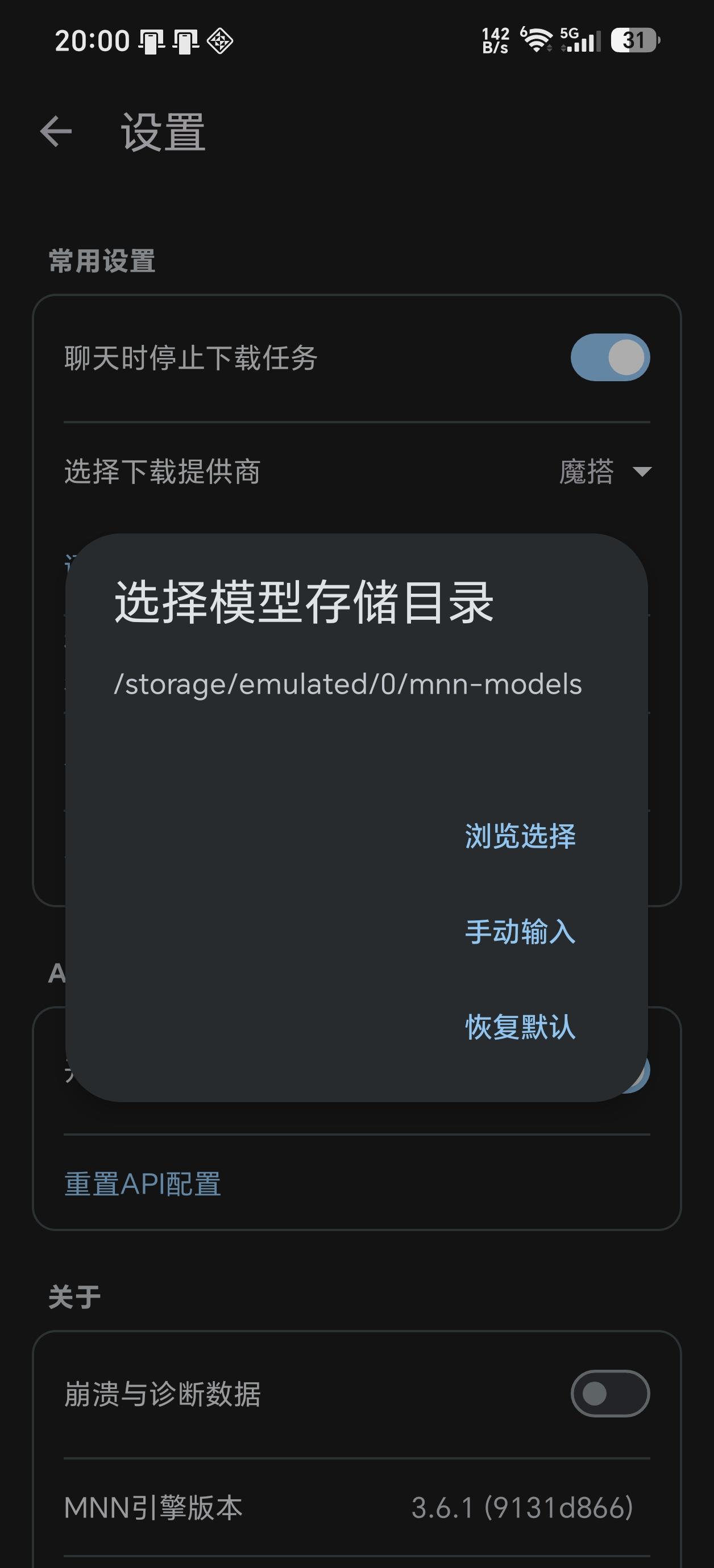

设置模型存储位置

第 2 步：将模型文件复制到模型根目录

把 HF 下载的整个模型目录（含 config.json、llm.mnn 及权重文件）原样复制到上一步指定的模型根目录下。

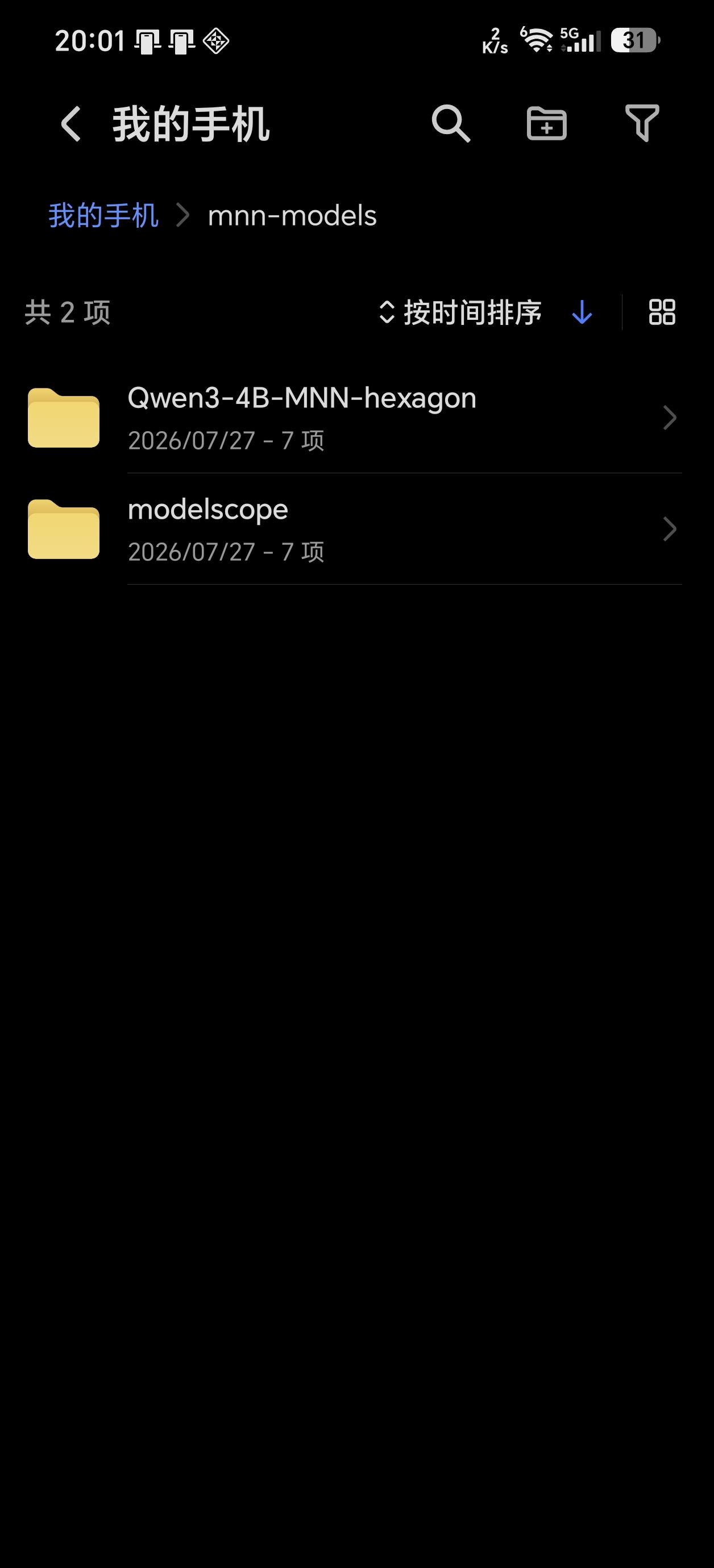

将模型文件复制到模型根目录

第 3 步：在模型设置里选择 Hexagon 后端

在 App 的"我的模型"里找到该模型，进入模型设置，把后端从默认（或可能被回退成的 cpu）切到 hexagon。只要设备上 libMNN_htpops 库已就位（见第四战集成），选项里就会出现 hexagon，保存后即可在 cDSP 上推理。

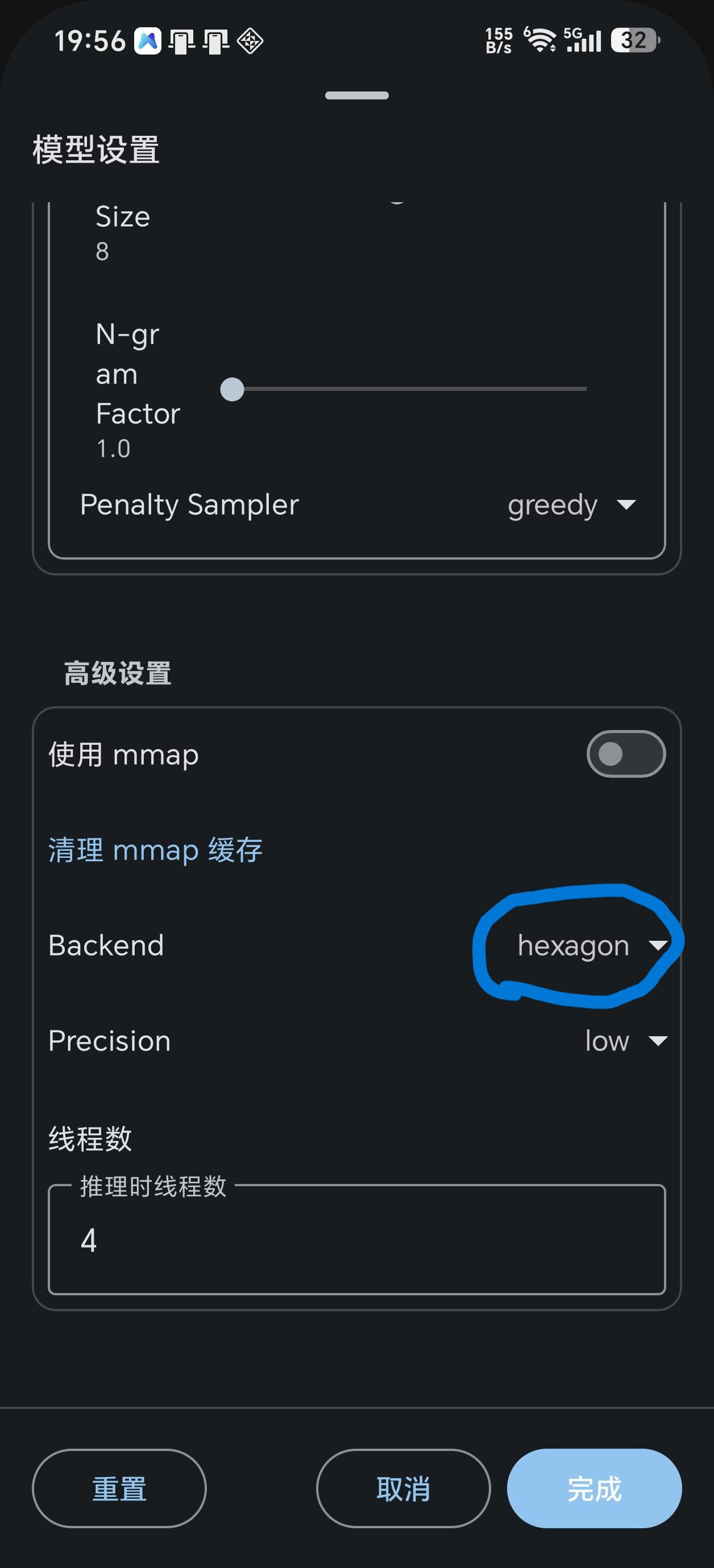

在模型设置里选择 Hexagon 后端

验收：证据链闭环

App 集成的验证同样不看"能不能聊"，而看证据链。绝对不能只看"输出了文本"——Hexagon 后端缺失时会静默回退到 CPU，数字会非常好看但跟 cDSP 没关系。

第一步：确认后端真的存在

先看 logcat 有没有这行：

复制

I MNNJNI: [MNN::Hexagon] Successfully loaded htp_rpc_execute_command_group at 0x...
I MNNJNI: [MNN::Hexagon] vectorSize=64, vtcmSize=8388608, maxThreads=8
I ...: remote_handle64_open: opened handle ... libMNN_htpops_skel.so ... on domain 3

如果出现的是 Can't Find type=10 backend, use 0 instead，那就是在跑 CPU，别骗自己。初版文章的 "185 t/s prefill / 11.6 t/s decode" 就是这么来的——build.sh 漏了 -DMNN_HEXAGON=ON，libMNN.so 里根本没 hexagon。

第二步：看 DSP Profile（会话释放后）

DSP Profile 打在 ~HexagonRuntime() 里，所以要在会话释放（退出聊天页）后才能看到：

复制

I MNNJNI: Hexagon DSP Profile:
I MNNJNI:   DSPOpType MATMUL_Q4A16_BLOCK_FP16 (34): 7114.578 ms
I MNNJNI:   DSPOpType FLASH_ATTN (18):              112.891 ms
I MNNJNI:   DSPOpType ADD_FUSE_LAYERNORM (16):       13.664 ms
I com.alibaba.mnnllm.android.debug: remote_handle64_close: ... name libMNN_htpops_skel.so

MATMUL_Q4A16_BLOCK_FP16 占绝对主导（94%+），这是 Q4 量化 matmul 在 DSP 上跑的铁证。

第三步：App 内真实性能

Qwen3-0.6B：

后端	Prefill	Decode（App）
Hexagon cDSP	222.88 t/s	11.65 t/s
CPU	306 t/s	70 t/s

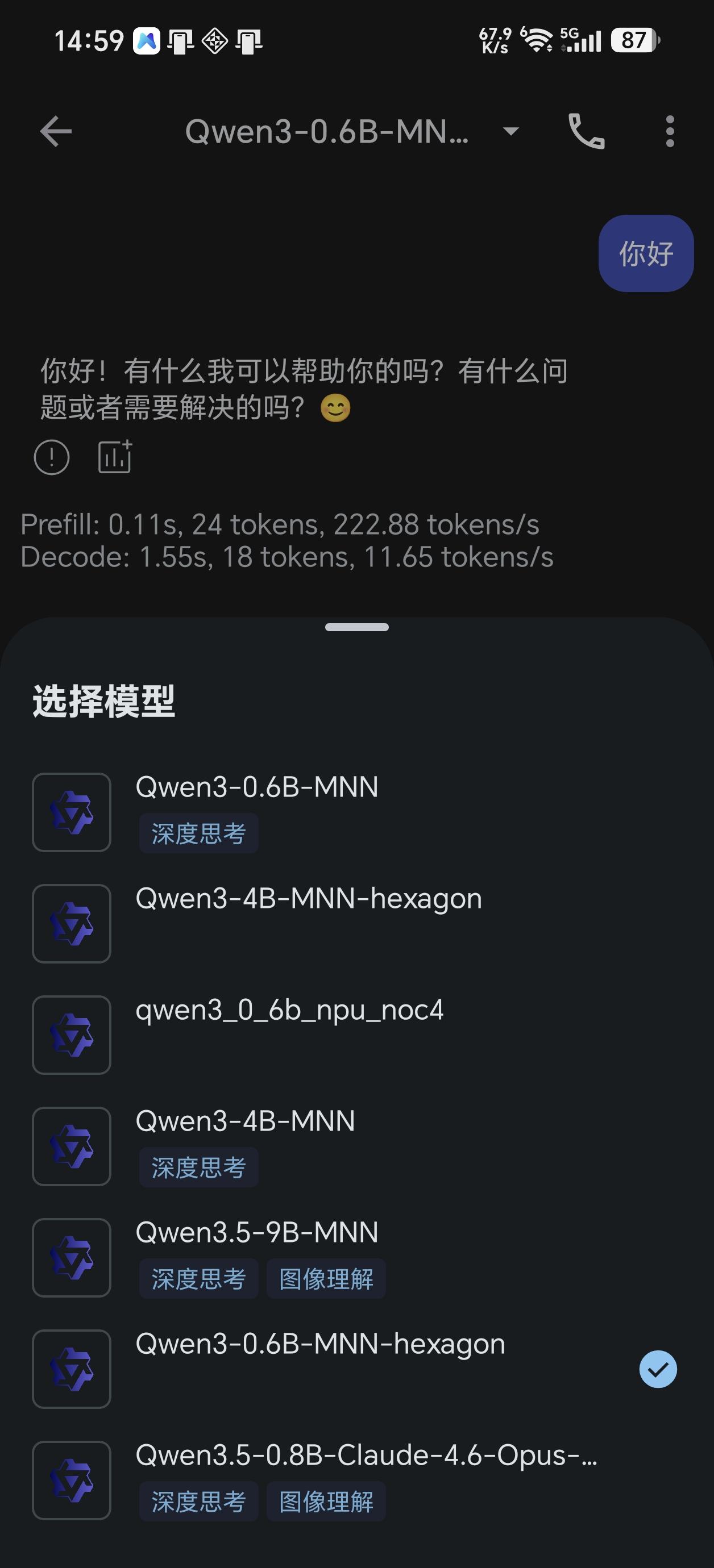

Qwen3-0.6B Hexagon cDSP 实测：prefill 222.88 t/s，decode 11.65 t/s

Qwen3-4B：

后端	Prefill	Decode（App）	Decode（llm_bench tg128）
Hexagon cDSP	24 tok / 0.50s = 48.27 t/s	10 tok / 7.10s = 1.41 t/s	1.35 t/s（llm_bench）
CPU	24 tok / 0.54s = 44.5 t/s	10 tok / 0.61s = 16.4 t/s	17.8 t/s

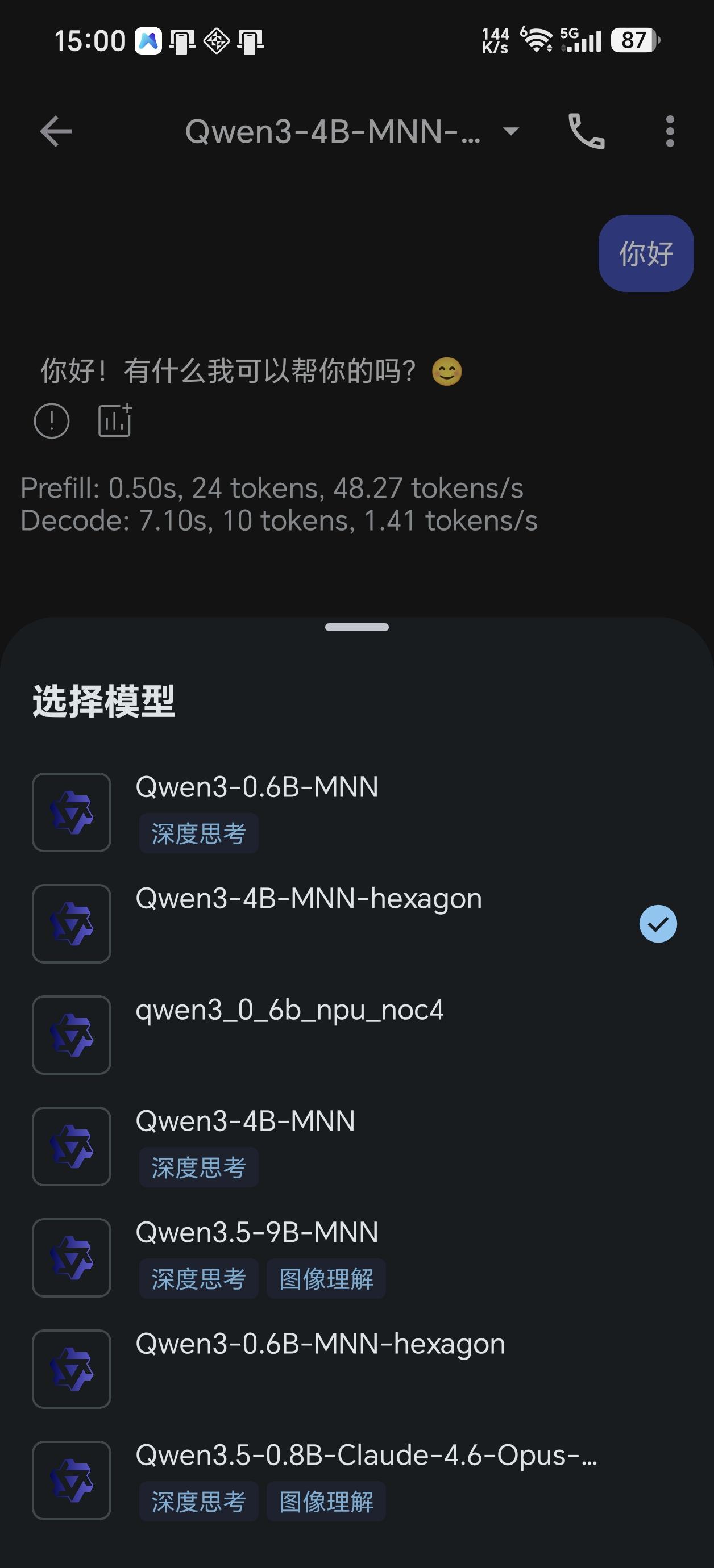

Qwen3-4B Hexagon cDSP 实测：prefill 48.27 t/s，decode 1.41 t/s

Prefill 两者接近（cDSP 略快），但 decode cDSP 比 CPU 慢约 11.6 倍（App 口径；llm_bench 口径下 1.35 vs 17.8，约 13 倍）。为什么？继续往下看。

性能与结论

App 短对话实测（pisces312/MNN fork，SM8850 v81）：

模型	后端	Prefill	Decode（App）
0.6B	Hexagon DSP	222.88 t/s	11.65 t/s
0.6B	CPU	306 t/s	70 t/s
4B	Hexagon DSP	48.27 t/s	1.41 t/s
4B	CPU	44.5 t/s	16.4 t/s

与 QNN HTP 的对比

QNN HTP 是高通官方 SDK 的专用 NPU 路线（HTP = Hexagon Tensor Processor，专用张量加速核），而 MNN Hexagon 后端跑在通用 cDSP（HVX 向量 DSP）上——两者物理上都在 Hexagon 处理器内，但硬件单元完全不同。

指标	Hexagon cDSP（本文）	QNN HTP（专用 NPU）
Prefill（0.6B）	222.88 t/s	12.8~20.7 t/s
Decode（0.6B）	11.65 t/s	32 t/s
KV cache	CPU 侧管理	HTP 图内管理
瓶颈	DMA 带宽墙（~2.8GB/s，固件锁定）	专用 tensor 单元，不受限

Hexagon cDSP 的 prefill 碾压 QNN（通用 DSP 对大 batch GEMM 友好），但 decode 受固件 DMA 带宽墙（~2.8GB/s）限制，仅为 QNN HTP 的 1/3。llm_bench pp512 口径下差距更大：0.6B cDSP 2114 t/s vs QNN 未测，CPU 140 t/s。

QNN HTP 离线模型的完整落地记录见姊妹篇《从 1.5 到 32：MNN QNN 离线模型让骁龙 NPU 真正跑起大模型》。

结论

• cDSP prefill 是真实优势：0.6B pp512 = 2114 t/s（CPU 的 15 倍），长上下文首轮、RAG 等场景红利显著。
• 0.6B decode 已可用：11.65 t/s ≈ 每秒 7~8 个中文字；4B 受 DMA 带宽墙约束仅 1.41 t/s，改善空间有限。
• 需要 decode 高吞吐 → 走 QNN HTP：32 t/s，专用 NPU 的核心价值是能效与不占 CPU。
• 排查过程：exp1~exp4 + getDiag 诊断排除了所有代码侧因素，带宽墙在固件层。详见 mnn-hexagon-npu-decode-investigation.md。

---

*环境：MNN（2026-07~08 master）/ Hexagon SDK 6.6.0.0 / NDK r27d / SM8850（骁龙 8 Elite Gen 5，cDSP v81）/ Android 16*
