前言

在项目中遇到了用户交互问题，设备需要用户选择面料，但是一般用户并不认识面料材质，于是希望开发能够自动识别面料材质的功能。在寻找解决方案时发现不同物质吸收的光谱不同，这一原理被用在了面料检测上，目前已有有高校论文证明了技术可行，于是希望搭建一个简单demo进行实验验证。

该文章讲述了如何搭建实验系统，如何收集采集数据制作数据库，如何采用机器学习决策树模型对数据进行训练，如何将模型算法转换为C语言代码部署在 ESP32-S3 上。

由于精力有限无法完善该项目，仅以此文记录我的开发过程，想要实现完整闭环，还需读者在模型算法的部署上自己摸索。

一、硬件介绍

1. 开发板

实验中使用的是物联网开发常用的 ESP32-S3 系列开发板，型号为ESP32-S3-CAM（因为项目中需要用到摄像头所以采用这款开发板搭建实验系统，用普通的 ESP32-S3-N8R2 开发板也可以）。

2. 光谱传感器

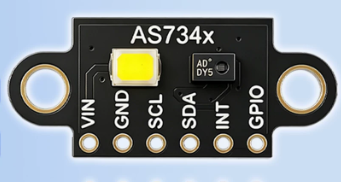

目前市面上比较流行的光谱传感器模块为 AS7341，该模块价格不到30元，模块自带一颗白色 LED，拥有11个采集通道，能够采集 350nm~1000nm 波长范围的光谱（F1~F8为可见光通道，NIR 为近红外光通道，CLEAR 为不加滤镜所采集的总光强，最后一个通道能够采集环境光的闪烁频率）。

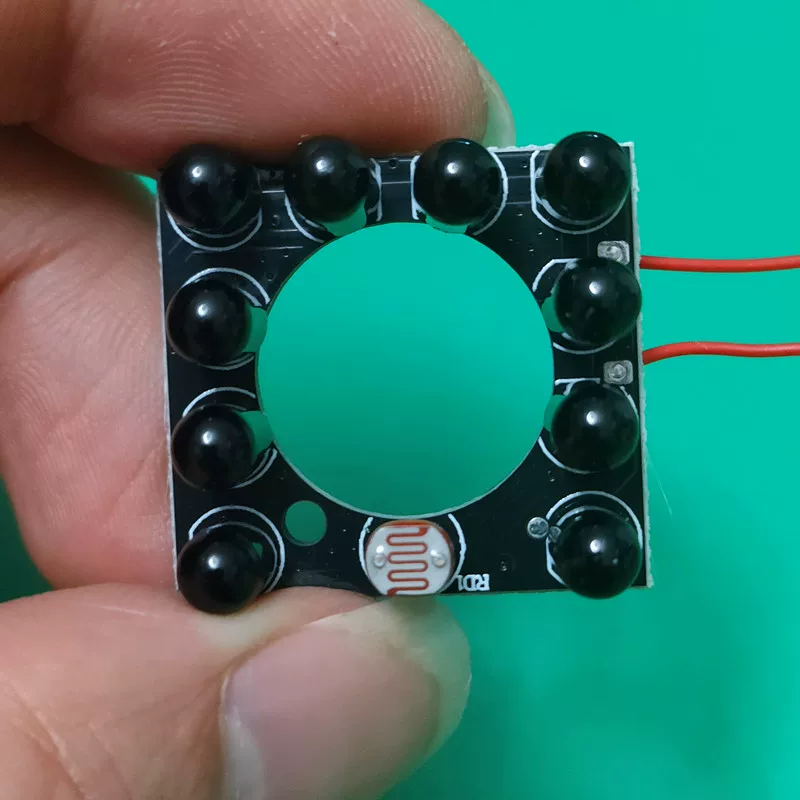

3. 红外光源

红外光源采用的是监控补光用的 940nm 黑灯，发出的光肉眼不可见，需要将模块上的光敏传感器用黑胶带遮住 LED 才能工作。

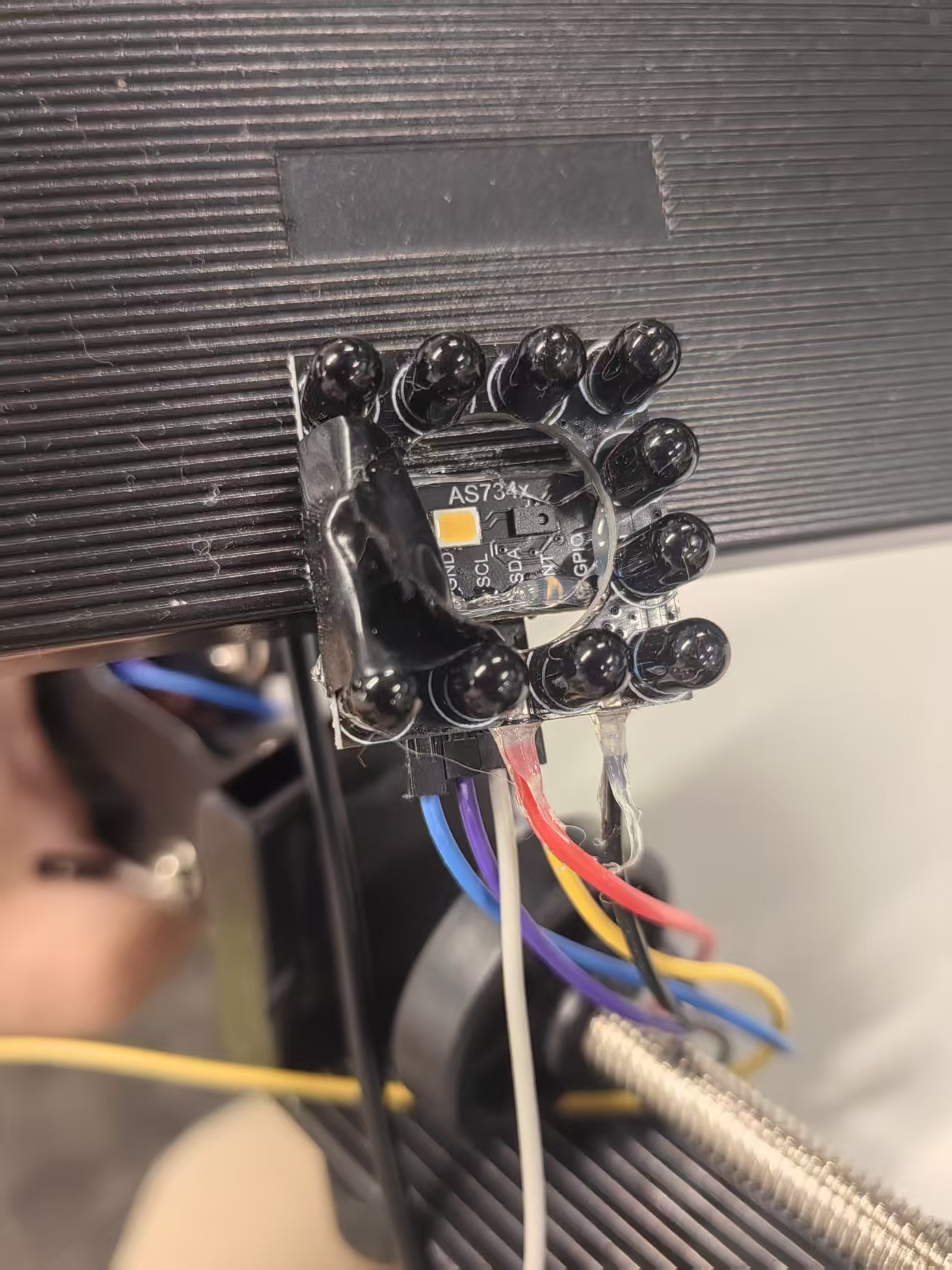

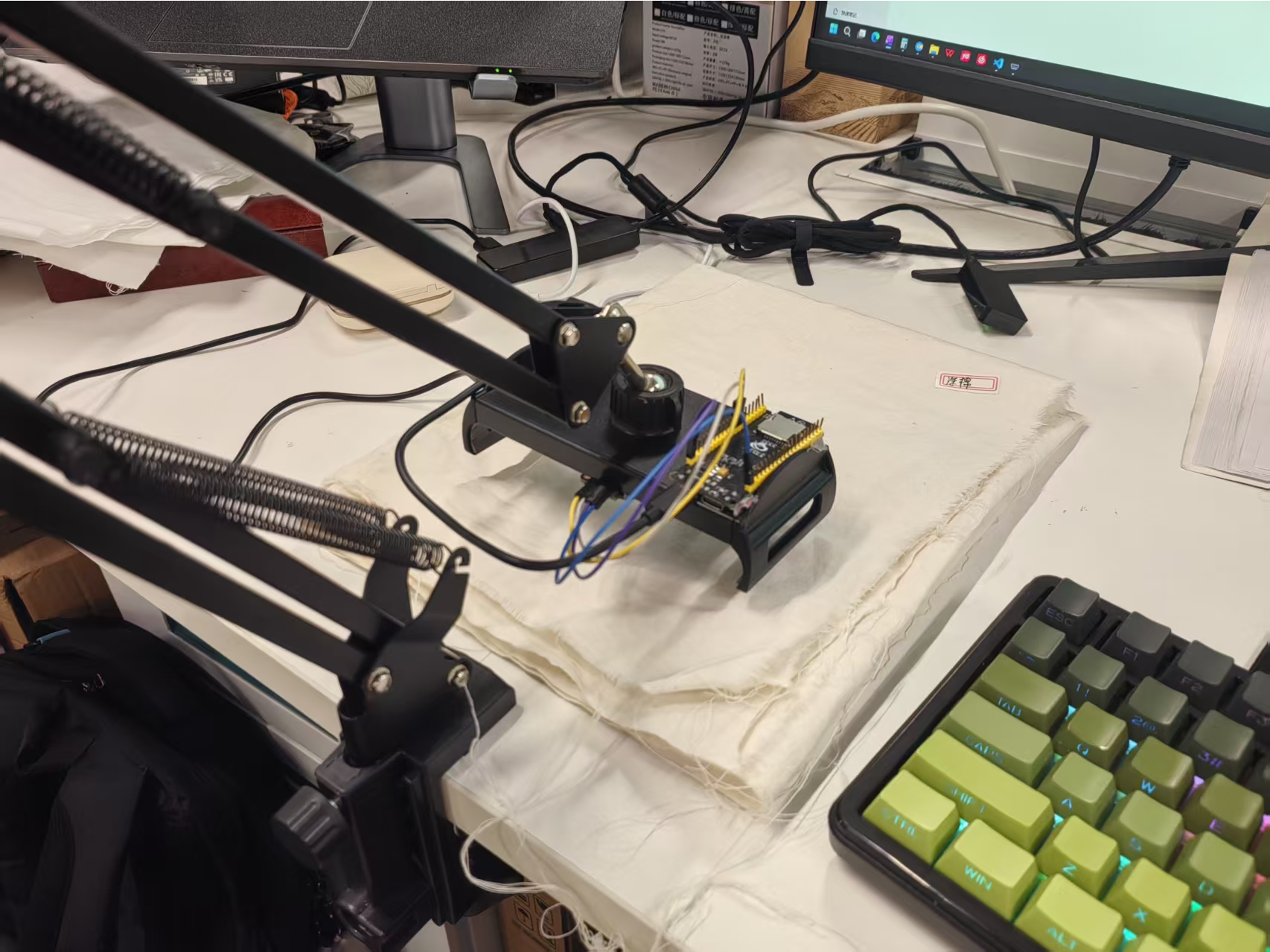

4. 系统搭建

找一个手机支架，将 AS7341 和红外光源用热熔胶固定在之间上，需要注意 AS7341 模块自带的白光 LED 在工作时发热比较严重，容易使热熔胶松动，因此尽量不要让白光 LED 长时间工作，只需要在采集数据时打开，采集结束时关闭。

二、AS7341 开发驱动

1. 项目功能介绍

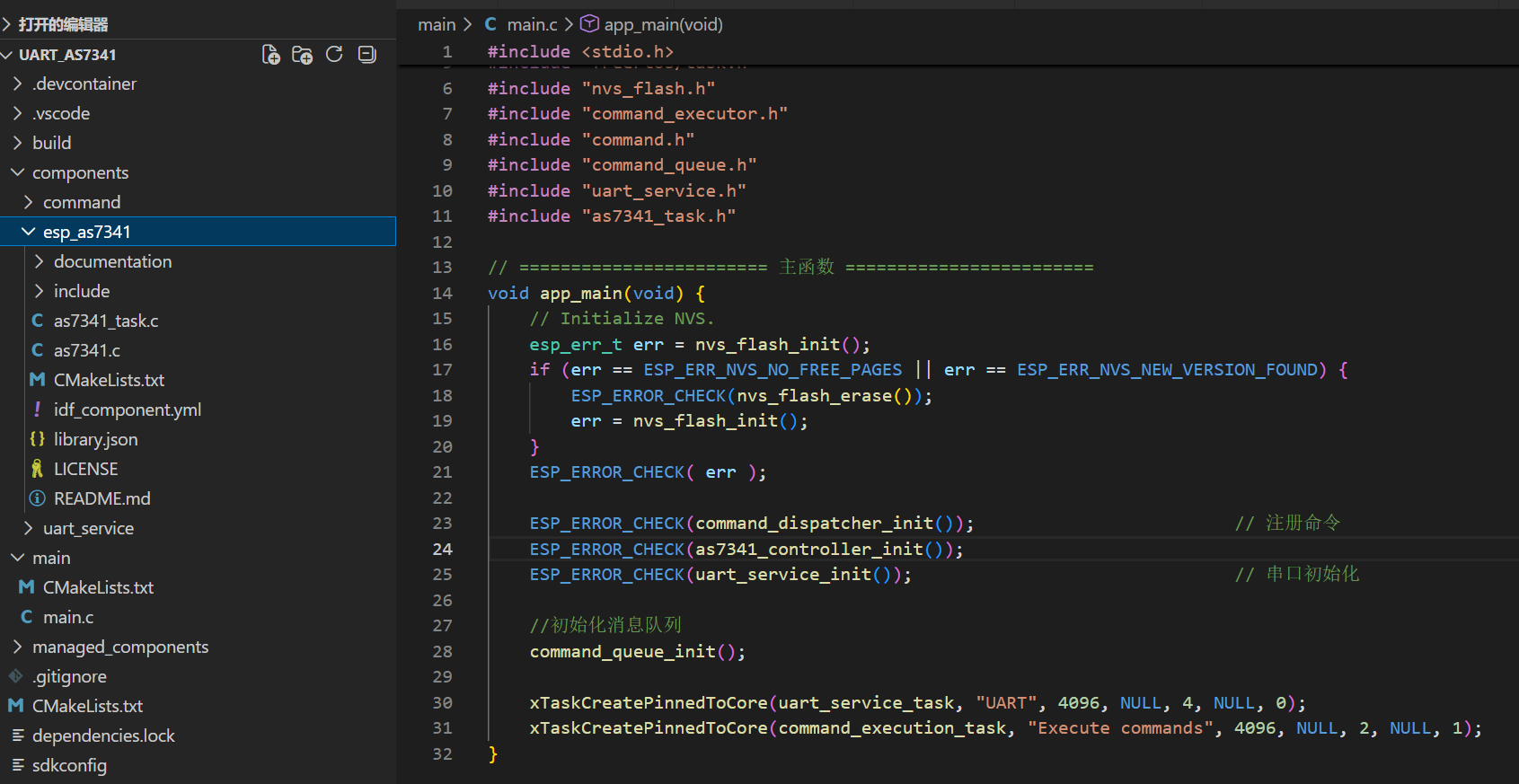

在github上有大佬开源的AS7341驱动项目，在 readme.txt 文件介绍了该如何使用函数接口。将 esp-as7341 文件夹移植到自己项目中，我的项目功能为uart_service_task线程负责串口接收指令，command_execution_task线程负责执行，当串口接收到任务执行指令后，由 command_execution_task 进行一次数据采集。由于本文重点讲解 AS7341 部分，所以串口、消息队列部分略过，读者可自行设计任务逻辑。

2. 设计驱动函数

项目中我自定义了 I2C 初始化和 AS7341 采集任务函数，在 app_main() 中初始化 AS7341 模块后，每次采集只需要调用一次 i2c0_as7341_task() 即可。

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <assert.h>
#include <freertos/FreeRTOS.h>
#include <freertos/task.h>
#include <driver/i2c_master.h>
#include <esp_log.h>
#include <as7341.h>
#include "command.h"

// ======================== 宏定义 ========================
#define APP_TAG                   "AS7341_TASK"
// 定义 I2C 总线配置
#define I2C_MASTER_NUM           I2C_NUM_0
#define I2C_MASTER_SCL_IO        GPIO_NUM_38
#define I2C_MASTER_SDA_IO        GPIO_NUM_39
#define I2C_MASTER_FREQ_HZ       100000   // 100 kHz
#define I2C0_TASK_SAMPLING_RATE   pdMS_TO_TICKS(1000)        /*!< Sampling period: 1 second */
#define LED_DRIVE_STRENGTH          AS7341_LED_DRIVE_STRENGTH_100MA   /*!< LED drive strength: 12 mA */

// ======================== 全局句柄 ========================
static i2c_master_bus_handle_t i2c0_bus_hdl = NULL;   // I2C 总线句柄（AS7341 库使用自定义类型）
static as7341_handle_t dev_hdl = NULL;
static bool led_enabled = false;  // LED 状态标志

// ======================== 任务函数 ========================
static void i2c0_as7341_task()
{
    as7341_enable_led(dev_hdl, LED_DRIVE_STRENGTH);
    vTaskDelay(1000 / portTICK_PERIOD_MS); // 延迟1秒
    // 3. 任务主循环
    ESP_LOGI(APP_TAG, "######################## AS7341 - START #########################");

    // ---------- 光谱数据采集 ----------
    as7341_channels_spectral_data_t adc_data;
    esp_err_t ret = as7341_get_spectral_measurements(dev_hdl, &adc_data);
    if (ret != ESP_OK) {
        ESP_LOGE(APP_TAG, "Spectral measurement failed: %s", esp_err_to_name(ret));
        // 此处可考虑跳过本次转换，继续下一循环
    } else
    {
        // 打印原始 ADC 值
        printf( "F1    %d\n", adc_data.f1);
        printf( "F2    %d\n", adc_data.f2);
        printf( "F3    %d\n", adc_data.f3);
        printf( "F4    %d\n", adc_data.f4);
        printf( "F5    %d\n", adc_data.f5);
        printf( "F6    %d\n", adc_data.f6);
        printf( "F7    %d\n", adc_data.f7);
        printf( "F8    %d\n", adc_data.f8);
        printf( "NIR   %d\n", adc_data.nir);
        printf( "CLEAR %d\n", adc_data.clear);

        // ---------- 转换为基本计数（浮点数） ----------
        as7341_channels_basic_counts_data_t basic_counts_data;
        ret = as7341_get_basic_counts(dev_hdl, adc_data, &basic_counts_data);
        if (ret != ESP_OK) {
            ESP_LOGE(APP_TAG, "Basic counts conversion failed: %s", esp_err_to_name(ret));
        } else {
            printf( "F1    %.2f\n", basic_counts_data.f1);
            printf( "F2    %.2f\n", basic_counts_data.f2);
            printf( "F3    %.2f\n", basic_counts_data.f3);
            printf( "F4    %.2f\n", basic_counts_data.f4);
            printf( "F5    %.2f\n", basic_counts_data.f5);
            printf( "F6    %.2f\n", basic_counts_data.f6);
            printf( "F7    %.2f\n", basic_counts_data.f7);
            printf( "F8    %.2f\n", basic_counts_data.f8);
            printf( "NIR   %.2f\n", basic_counts_data.nir);
            printf( "CLEAR %.2f\n", basic_counts_data.clear);
        }
    }
    as7341_disable_led(dev_hdl);
    ESP_LOGI(APP_TAG, "######################## AS7341 - END ###########################");
}

// ======================== I2C 总线初始化 ========================
static esp_err_t as7341_device_init(void)
{
    // 1. 配置总线参数
    i2c_master_bus_config_t bus_cfg = {
        .i2c_port = I2C_MASTER_NUM,
        .sda_io_num = I2C_MASTER_SDA_IO,
        .scl_io_num = I2C_MASTER_SCL_IO,
        .clk_source = I2C_CLK_SRC_DEFAULT,
        .glitch_ignore_cnt = 7,
        .flags.enable_internal_pullup = true,   // 启用内部上拉（根据硬件情况）
    };

    // 2. 创建总线并获取句柄
    esp_err_t ret = i2c_new_master_bus(&bus_cfg, &i2c0_bus_hdl);
    if (ret != ESP_OK) {
        ESP_LOGE(APP_TAG, "I2C bus creation failed: %s", esp_err_to_name(ret));
        return ret;
    }
    ESP_LOGI(APP_TAG, "I2C bus created successfully");

    // 3. 初始化 AS7341 设备
    as7341_config_t dev_cfg = I2C_AS7341_CONFIG_DEFAULT;

    ret = as7341_init(i2c0_bus_hdl, &dev_cfg, &dev_hdl);
    if (ret != ESP_OK || dev_hdl == NULL) {
        ESP_LOGE(APP_TAG, "AS7341 initialization failed: %s", esp_err_to_name(ret));
        assert(dev_hdl != NULL);  // 可改为 vTaskDelete(NULL) 或重启
        return ret;
    }
    ESP_LOGI(APP_TAG, "AS7341 initialized successfully");

    return ret;
}

3. 注意事项

（1）修改 LED 驱动

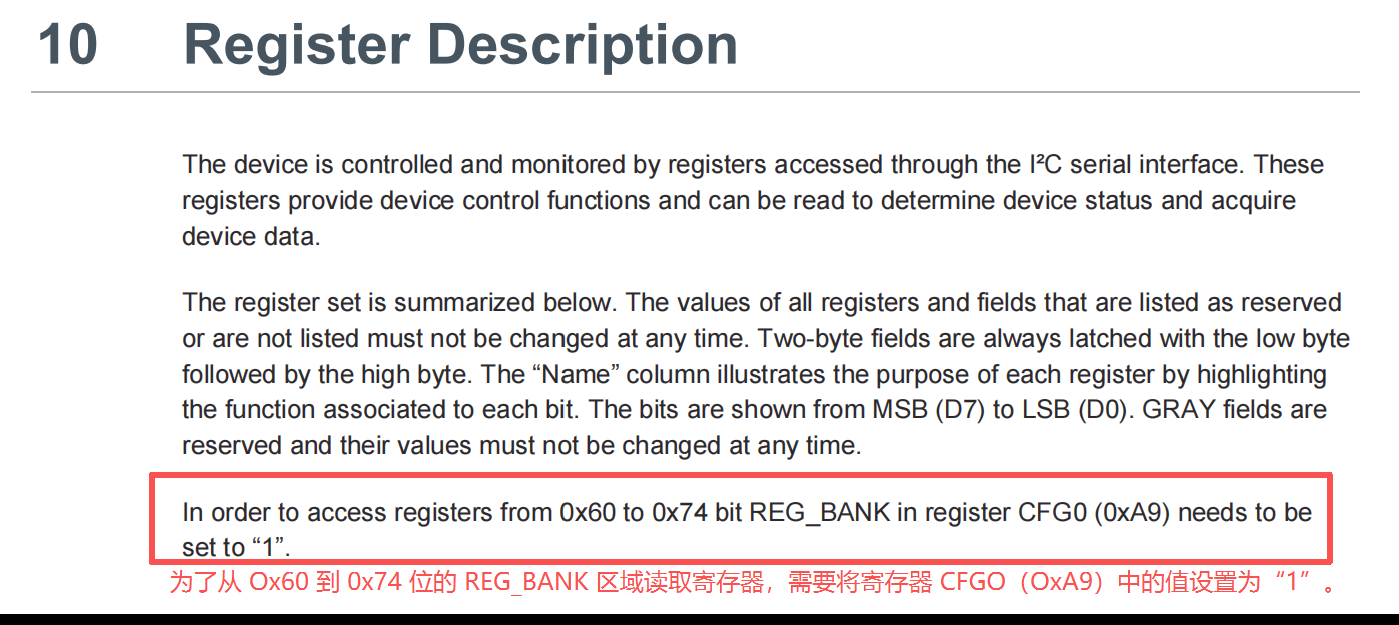

在一开始调用函数 as7341_enable_led(dev_hdl, LED_DRIVE_STRENGTH); 时无法点亮板载 LED 是因为函数 as7341_enable_led() 源码在写入寄存器时没有将寄存器 CFG0 (0xA9) 置 1（详见 AS7341  Datasheet.pdf 25页）。

代码修改如下，在 as7341.c 文件中：

esp_err_t as7341_enable_led(as7341_handle_t handle, as7341_led_drive_strengths_t led_drive_strength) {
    as7341_config_register_t config;
    as7341_led_register_t    led;

    /* validate arguments */
    ESP_ARG_CHECK( handle );

    /* attempt to enable low register bank */
    ESP_RETURN_ON_ERROR( as7341_enable_lo_register_bank(handle), TAG, "enable low register bank for enable LED failed" );

    /* attempt to read configuration register */
    ESP_RETURN_ON_ERROR( as7341_get_config_register(handle, &config), TAG, "read configuration register for enable LED failed" );

    /* attempt to write to led register*/
    // as7341_get_led_register 该函数内部会动切换为高寄存器组
    ESP_RETURN_ON_ERROR( as7341_get_led_register(handle, &led), TAG, "read led register for enable LED failed" );

    /* enable led */
    config.bits.led_ldr_control_enabled = true;
    led.bits.led_drive_strength       = led_drive_strength;
    led.bits.led_ldr_enabled            = true;

    ///////////////////////////////////////////////////////////////
    // 驱动少加了这一句，使得在设置寄存器之前没有切换为低寄存器组，导致写入失败，因为调用 as7341_get_led_register 会自动切换为高寄存器组
    ESP_RETURN_ON_ERROR( as7341_enable_lo_register_bank(handle), TAG, "re-enable low bank before config write" );
    ///////////////////////////////////////////////////////////////

    /* attempt to write configuration register */
    ESP_RETURN_ON_ERROR( as7341_set_config_register(handle, config), TAG, "write configuration register for enable LED failed" );

    /* attempt to write to led register*/
    ESP_RETURN_ON_ERROR( as7341_set_led_register(handle, led), TAG, "write led register for enable LED failed" );

    /* attempt to enable high register bank */
    ESP_RETURN_ON_ERROR( as7341_enable_hi_register_bank(handle), TAG, "enable high register bank for enable LED failed" );

    return ESP_OK;
}

（2）调节 LED 亮度

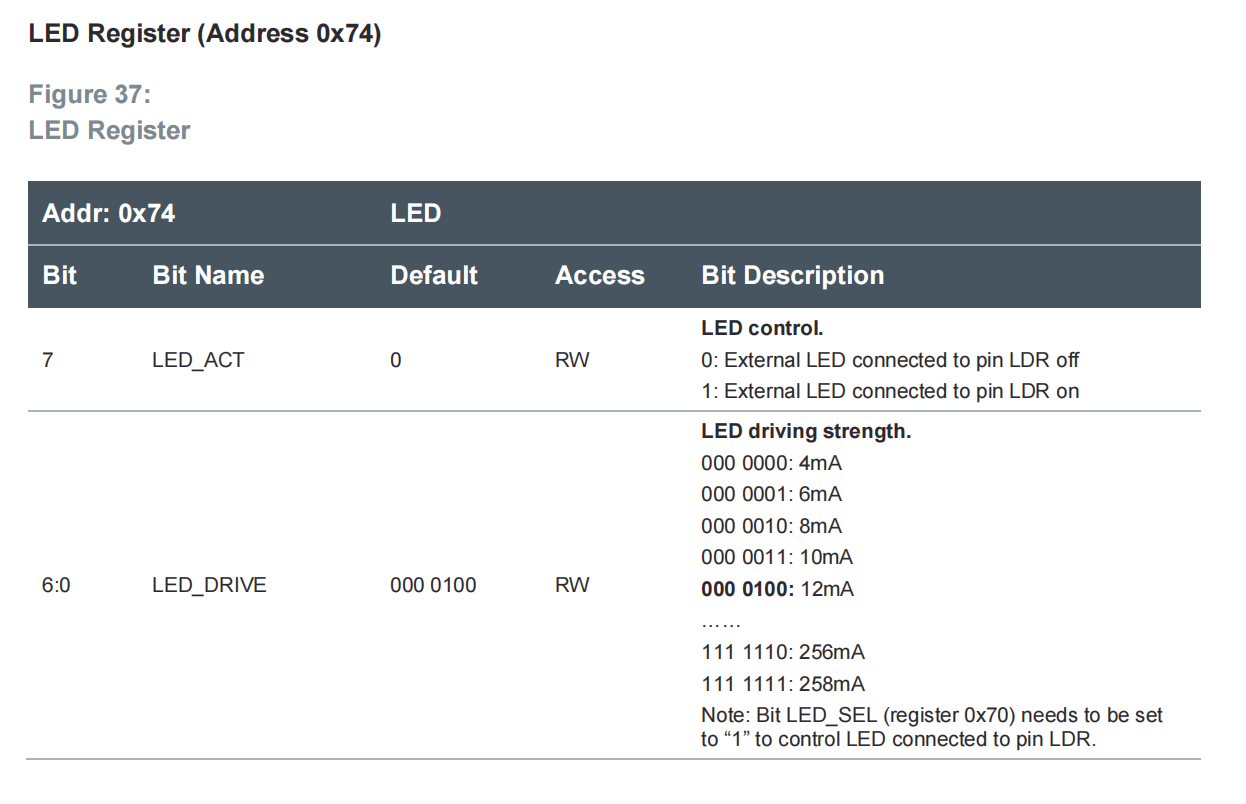

在调用函数 as7341_enable_led() 时，输入的第二个参数可以调节板载 LED 的亮度，官方给出的亮度调节示例如下图所示，根据其规律可以总结出12mA~256mA之间对应的二进制数值。

在 as7341.h 文件中我添加了100mA、110mA、200mA对应的参数，为了找到合适的亮度经过多次测试，我将 LED 电流大小固定为100mA（防止光照太强导致通道采集数据溢出；光照太弱导致采集数据区分度不明显）。

typedef enum as7341_led_drive_strengths_e {// 规律：4 + 2n
    AS7341_LED_DRIVE_STRENGTH_4MA         = (0b0000000), /*!< as7341  */
    AS7341_LED_DRIVE_STRENGTH_6MA         = (0b0000001), /*!< as7341  */
    AS7341_LED_DRIVE_STRENGTH_8MA         = (0b0000010), /*!< as7341  */
    AS7341_LED_DRIVE_STRENGTH_10MA        = (0b0000011), /*!< as7341  */
    AS7341_LED_DRIVE_STRENGTH_12MA        = (0b0000100), /*!< as7341  */
    AS7341_LED_DRIVE_STRENGTH_100MA       = (0b0110000), /*!< as7341 (default) */
    AS7341_LED_DRIVE_STRENGTH_110MA       = (0b0110101), /*!< as7341  */

    AS7341_LED_DRIVE_STRENGTH_200MA       = (0b1100010), /*!< as7341  */

    AS7341_LED_DRIVE_STRENGTH_256MA       = (0b1111110), /*!< as7341  */
    AS7341_LED_DRIVE_STRENGTH_258MA       = (0b1111111), /*!< as7341  */
} as7341_led_drive_strengths_t;

三、实验设计

1. 准备材料

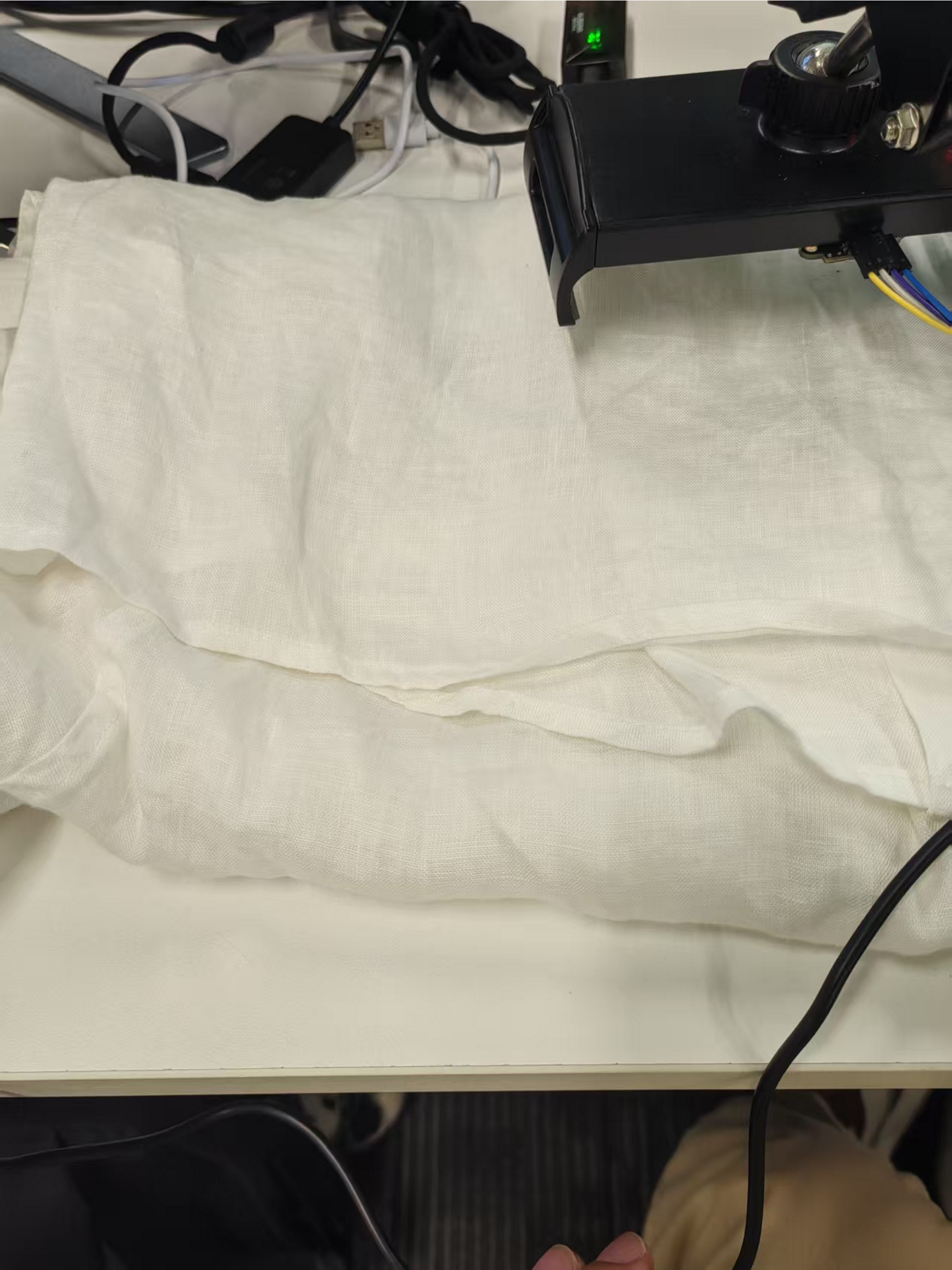

我准备了涤纶、涤棉、棉、涤麻、白色亚麻，共五种布料，每次采集时保证传感器距离面料之间的高度为 28~30mm 之间，每种面料采集三次，每次采集位置都不同。

2. 数据采集

第一组为涤纶的采集结果，由于本文只是记录操作过程，所以仅展示部分数据。

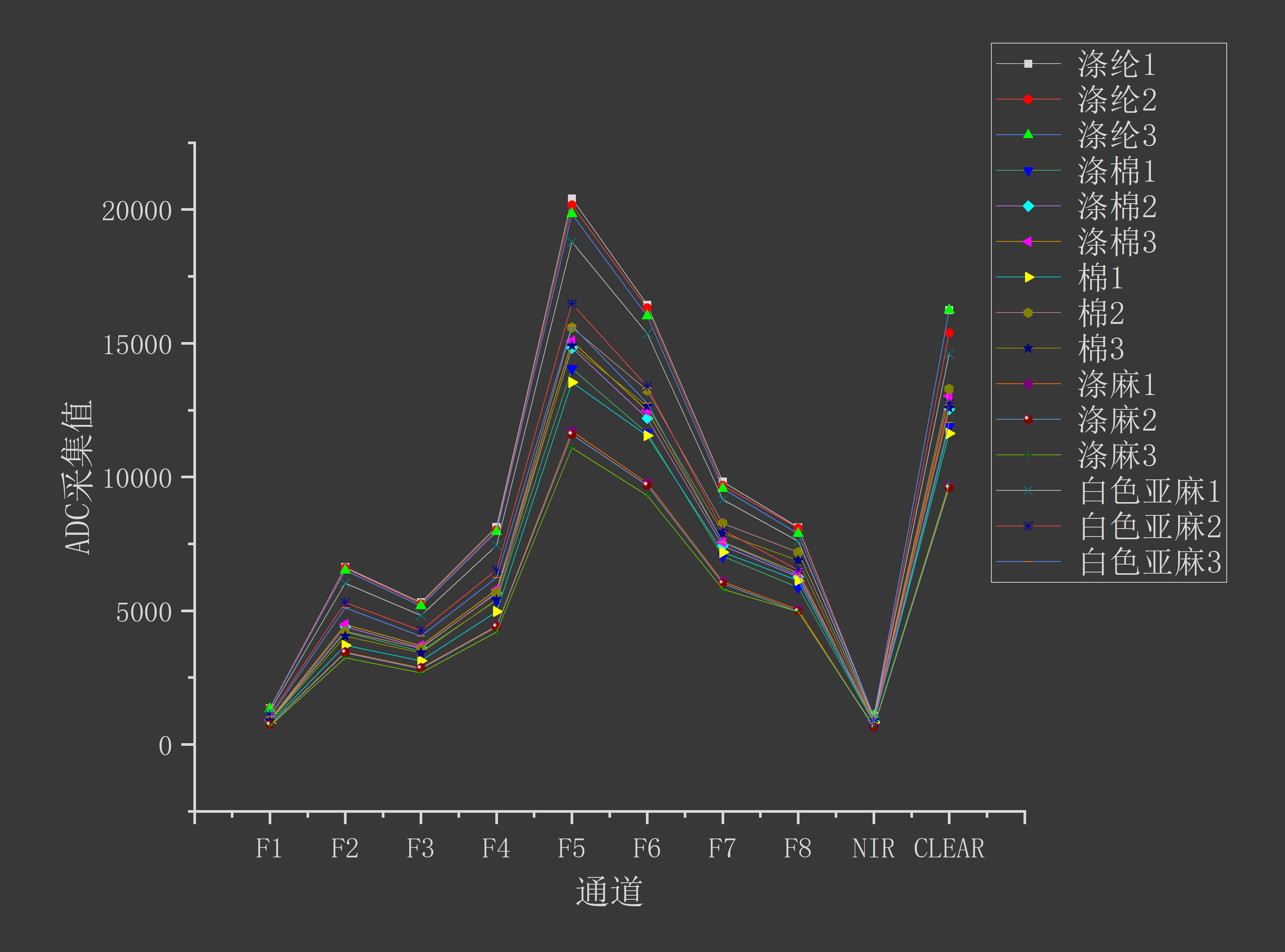

将全部数据绘制为点线图，一眼能够区分出涤纶（最上面三条曲线）、涤麻（最下面三条曲线），但是涤棉、棉、亚麻这三种不容易进行区分。

3. 制作数据集

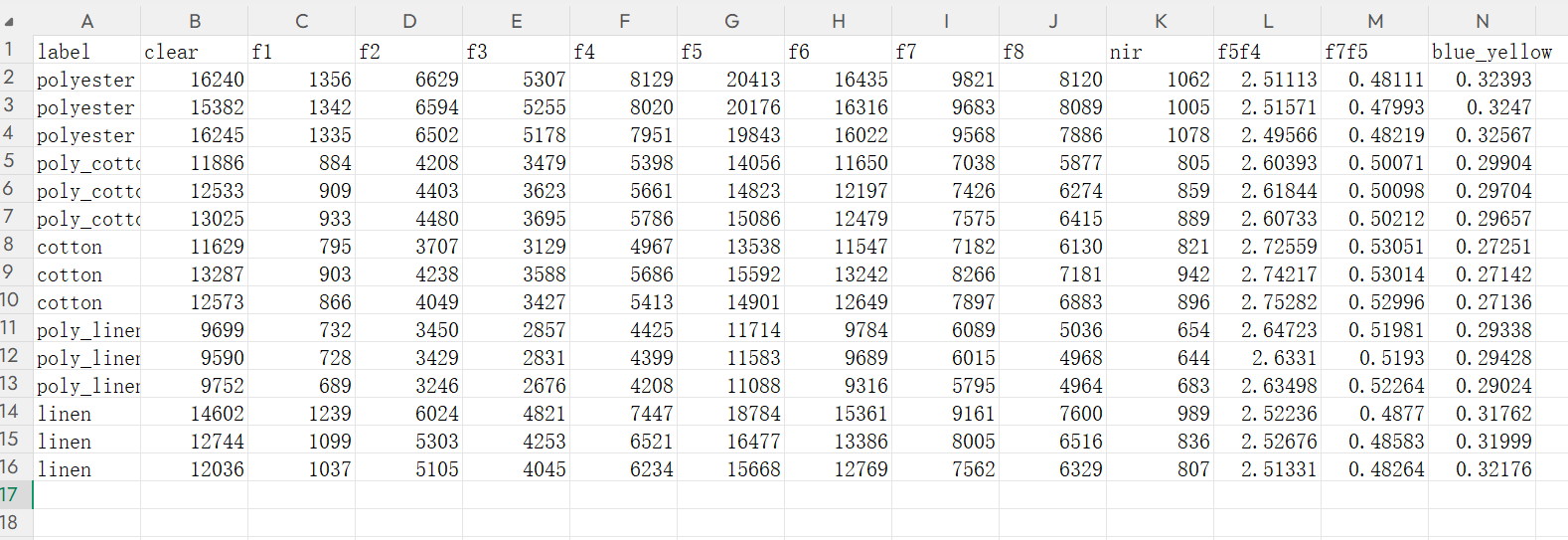

由于这个小实验的数据量并不多，于是我选择手动制作.csv文件。新建excel文件，将自己所需要的数据制作成表格，然后另存为.csv格式。

四、Python 决策树模型训练

由于本实验需要训练的特征数量并不多，且特征与标签是线性关系，为了快速验证可行性，所以该项目使用的是决策树模型，并且决策树的本质是 if-else，更加便于转换为 C 语言部署在 ESP32-S3 上，而且不依赖任何机器学习解释器和库，移植起来非常简单。

1. 入门学习

软件使用的是 PyCharm，训练数据使用的是 Scikit-learn Python机器学习库，B站上的 入门视频链接 给大家放这里，只需要学习前6讲，把 python 环境配好、编程软件安装好、Scikit-learn 所需的所有依赖库安装好就行。

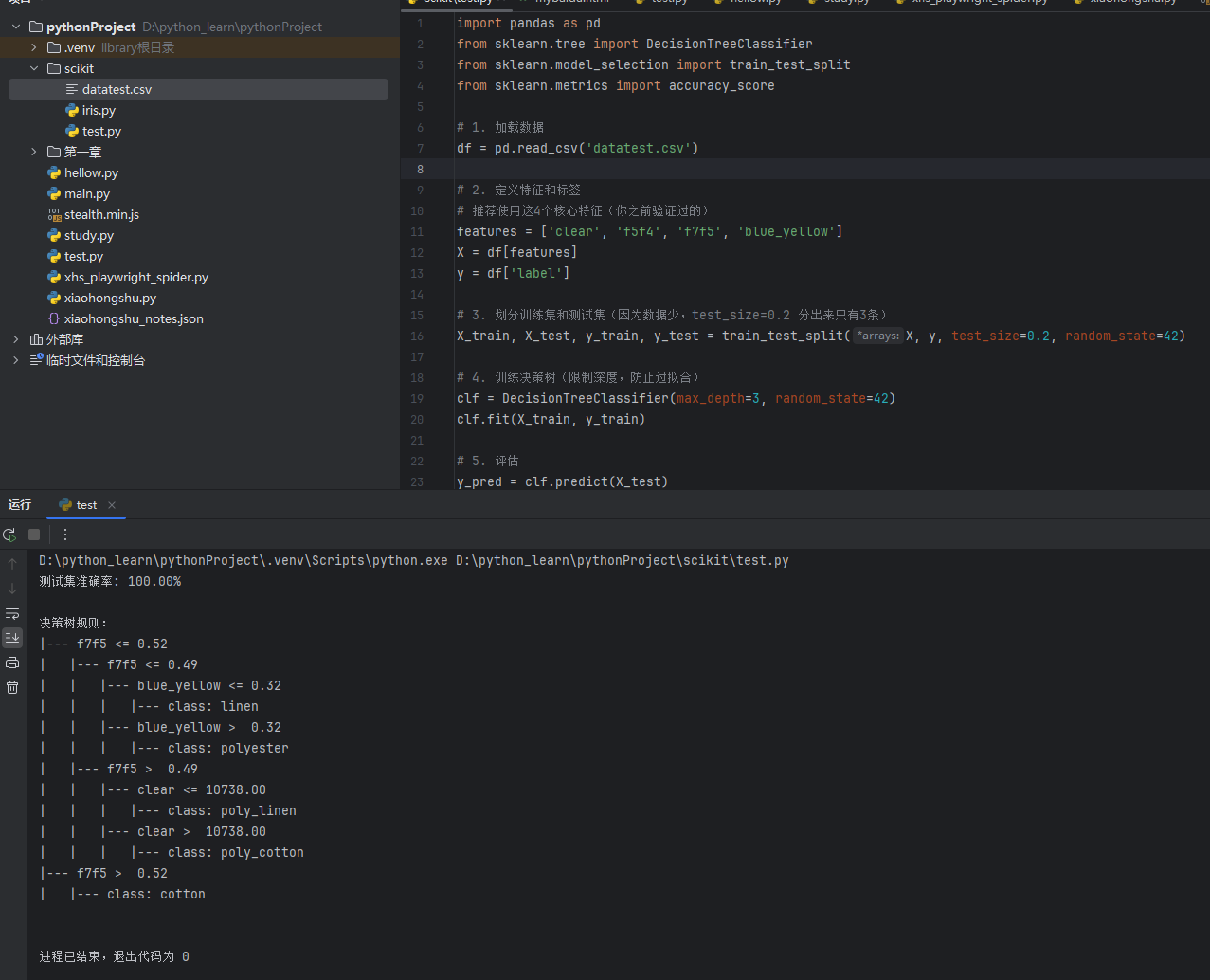

2. 模型训练

将制作的 .csv 格式文件放在项目根目录下，执行下述代码会打印决策树规则。

import pandas as pd
from sklearn.tree import DecisionTreeClassifier
from sklearn.model_selection import train_test_split
from sklearn.metrics import accuracy_score

# 1. 加载数据
df = pd.read_csv('datatest.csv')

# 2. 定义特征和标签
# 推荐使用这4个核心特征（你之前验证过的）
features = ['clear', 'f5f4', 'f7f5', 'blue_yellow']
X = df[features]
y = df['label']

# 3. 划分训练集和测试集（因为数据少，test_size=0.2 分出来只有3条）
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

# 4. 训练决策树（限制深度，防止过拟合）
clf = DecisionTreeClassifier(max_depth=3, random_state=42)
clf.fit(X_train, y_train)

# 5. 评估
y_pred = clf.predict(X_test)
print(f"测试集准确率: {accuracy_score(y_test, y_pred):.2%}")

# 6. 打印决策树规则（这就是你要部署到ESP32的代码）
from sklearn.tree import export_text

print("\n决策树规则：")
print(export_text(clf, feature_names=features))

生成的决策树规则如下：

|--- f7f5 <= 0.52
|   |--- f7f5 <= 0.49
|   |   |--- blue_yellow <= 0.32
|   |   |   |--- class: linen
|   |   |--- blue_yellow >  0.32
|   |   |   |--- class: polyester
|   |--- f7f5 >  0.49
|   |   |--- clear <= 10738.00
|   |   |   |--- class: poly_linen
|   |   |--- clear >  10738.00
|   |   |   |--- class: poly_cotton
|--- f7f5 >  0.52
|   |--- class: cotton

3. 模型转换为C语言

将生成的规则复制给DeepSeek，要求他转换为C语言代码，即可生成一个判断面料材质的函数。

typedef enum {
    MATERIAL_UNKNOWN = 0,
    MATERIAL_POLYESTER,
    MATERIAL_COTTON,
    MATERIAL_LINEN,
    MATERIAL_POLY_COTTON,
    MATERIAL_POLY_LINEN
} fabric_material_t;

/**
 * @brief 根据决策树规则预测材质
 * @param f7f5       特征值 F7/F5
 * @param blue_yellow 特征值 (F2+F3)/(F5+F6)
 * @param clear      原始ADC总光强值
 * @return 材质枚举
 */
fabric_material_t predict_material(float f7f5, float blue_yellow, float clear)
{
    // 第一层判断：根据 Python 导出的规则
    if (f7f5 <= 0.52) {
        // 进入左子树（非棉材质分支）
        if (f7f5 <= 0.49) {
            // 高光泽区（涤纶、亚麻）
            if (blue_yellow <= 0.32) {
                return MATERIAL_LINEN;      // 亚麻
            } else {
                return MATERIAL_POLYESTER;  // 涤纶
            }
        } else {
            // 中等光泽区（混纺）
            if (clear <= 10738.00) {
                return MATERIAL_POLY_LINEN; // 涤麻
            } else {
                return MATERIAL_POLY_COTTON; // 涤棉
            }
        }
    } else {
        // 右子树：粗糙表面（棉）
        return MATERIAL_COTTON;
    }
}

结语

本文仅用于我工作过程中的记录，只是把自己的想法进行快速验证，其专业程度远远不够，当然若能为大家提供一些参考，给大家避坑，我觉得也是非常有价值的。由于公司项目延期，该方案仅仅停留在 demo 阶段，应该不会再深入开发下去了。当然也欢迎大家一起交流。
