前言

ESP32-S3-N16R8 不是单独一颗芯片型号，而是模组 / 开发板上常见的存储规格后缀：在 ESP32-S3 内核之上，带 16 MB Flash 与 8 MB PSRAM。本系列默认目标板即此类规格，本文说明命名含义、硬件能力，以及在 ESP-IDF 里应如何配置。

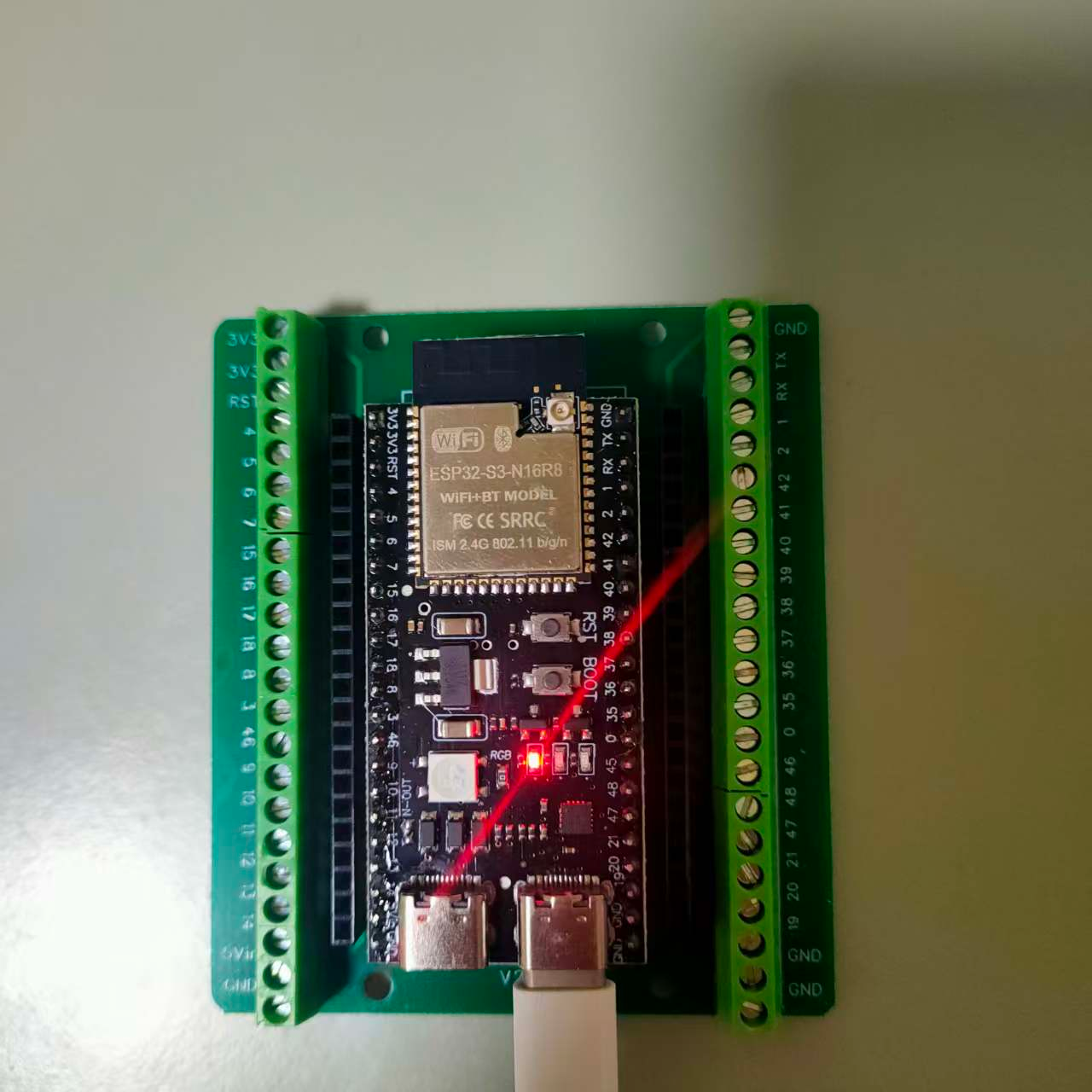

在这里插入图片描述

一句话对照

写法 含义
ESP32-S3 芯片系列（双核 LX7 + Wi-Fi + BLE）
N16 Flash 16 MB（N = Nonvolatile / Flash 容量档）
R8 PSRAM 8 MB（R = RAM / 外挂伪静态 RAM）

常见完整模组名示例：ESP32-S3-WROOM-1-N16R8、各家 DevKit 上丝印的 ESP32-S3-N16R8。

一、命名怎么读

乐鑫及多数第三方模组沿用同一套缩写：

ESP32-S3 - N16 R8
   │        │   │
   │        │   └─ PSRAM：8 MB（常见为 OPI / Octal）
   │        └───── Flash：16 MB（常见为 Octal SPI）
   └────────────── 芯片：ESP32-S3

同系列还可看到例如：

后缀 Flash PSRAM
N8 8 MB 无
N16 16 MB 无
N8R2 8 MB 2 MB
N16R8 16 MB 8 MB

买板、对 menuconfig、写分区表时，以丝印 / 商家标明的 NxxRxx 为准，不要只看「ESP32-S3」笼统型号。

二、芯片与模组能力概览

2.1 ESP32-S3 内核（与是否 N16R8 无关）

项 典型规格
CPU 双核 Xtensa LX7，最高约 240 MHz
无线 Wi-Fi 4（802.11 b/g/n）、Bluetooth 5 (LE)
片上 SRAM 约 512 KB（含可配置部分，以数据手册为准）
USB 原生 USB OTG（Serial/JTAG 常用，利于免外部 USB-UART）
外设 GPIO、ADC、SPI、I2C、I2S、UART、PWM、RMT、LCD / Camera 接口等
安全 Flash 加密、Secure Boot、数字签名等（按 IDF 与 eFuse 配置启用）

2.2 N16R8 多出来的两块存储

资源 容量 作用
Flash 16 MB 存放 bootloader、分区表、应用固件、可选 SPIFFS/LittleFS、OTA 等
PSRAM 8 MB 扩展堆 / 帧缓冲 / 大数组；适合 GUI、音频缓冲、相机帧、大 JSON 等

没有正确开启 PSRAM 时，程序只能用片上 SRAM，大缓冲容易 malloc 失败或栈/堆打架；Flash 配成 4 MB/8 MB 则可能导致烧录校验失败或运行期读越界。

多数 *-N16R8 模组（如 WROOM-1-N16R8）为 Octal Flash + Octal PSRAM。具体以模组数据手册为准；少数第三方板可能改封装，烧录前用 esptool 读 flash_id 核对更稳妥。

三、和本仓库 / 本系列的关系

项 约定
idf.py set-target esp32s3
推荐 Flash 大小 16 MB
推荐 PSRAM 开启，Octal，常用 80 MHz
串口 macOS 上多为 /dev/cu.usbmodem*（S3 原生 USB）

四、ESP-IDF 必配项

首次或换板后：

get_idf
cd <你的工程>
idf.py set-target esp32s3
idf.py menuconfig

4.1 Flash 16 MB

路径大致为：

Serial flasher config → Flash size → 16 MB

对应配置名常见为：

CONFIG_ESPTOOLPY_FLASHSIZE_16MB=y

也可写入工程 sdkconfig.defaults（或 sdkconfig.defaults.esp32s3）：

CONFIG_ESPTOOLPY_FLASHSIZE_16MB=y

4.2 开启 8 MB PSRAM（Octal）

路径大致为：

Component config → ESP PSRAM
  → Support for external, SPI-connected RAM → Yes
  → SPI RAM config
       → Mode of SPI RAM chip in use → Octal Mode PSRAM
       → Set RAM clock speed → 80MHz clock speed   # 不稳可降到 40MHz

常见键：

CONFIG_SPIRAM=y
CONFIG_SPIRAM_MODE_OCT=y
CONFIG_SPIRAM_SPEED_80M=y

需要让 malloc 等也能落到 PSRAM 时，再按项目需求打开「Allow external memory… / malloc 使用 PSRAM」等相关项（菜单名随 IDF 版本略有差异）。

4.3 Octal Flash（多数 N16R8 模组）

若模组数据手册标明 Octal Flash，还需在 flasher / Flash 相关菜单中按板卡启用 Octal Flash（IDF 版本不同，菜单位置可能为 Flash SPI mode / Enable Octal Flash 等）。配置错误时常见现象：能进下载、烧录异常，或启动后反复复位。

不确定时：

esptool.py --port /dev/cu.usbmodemXXXXXXXX flash_id
esptool.py --port /dev/cu.usbmodemXXXXXXXX chip-id

对照模组手册中的 Flash / PSRAM 型号。

4.4 分区表要匹配 16 MB

默认「单厂」分区往往按较小 Flash 设计。16 MB 板子若要做 OTA、大文件系统，应在：

Partition Table → Partition Table

选用自定义 CSV，或官方带 OTA 的示例表，并保证各分区 offset+size 不超过 16 MB（0x1000000）。

五、推荐最小 sdkconfig.defaults 片段

按模组为 Octal Flash + Octal PSRAM 的常见组合，工程里可先放：

# ESP32-S3-N16R8
CONFIG_ESPTOOLPY_FLASHSIZE_16MB=y

CONFIG_SPIRAM=y
CONFIG_SPIRAM_MODE_OCT=y
CONFIG_SPIRAM_SPEED_80M=y

若你的具体板卡要求 Octal Flash 额外选项，在 menuconfig 确认后，把生成的相关 CONFIG_* 一并固化进 sdkconfig.defaults，避免每人本地手点一遍。

改完后：

idf.py fullclean
idf.py set-target esp32s3
idf.py build

六、开发注意点

点 说明
USB 线 尽量用能传数据的线；仅充电线会导致无串口
下载模式 S3 原生 USB 多数可直接 flash；失败再试 BOOT + RESET
PSRAM 与 DMA / Cache 部分外设 DMA 对内存属性有要求；异常时查 IDF「PSRAM」与对应外设说明
堆调试 开 PSRAM 后用 heap_caps_get_free_size(MALLOC_CAP_SPIRAM) 等确认大块内存在外挂 RAM
功耗 外挂 Flash/PSRAM 会影响休眠与功耗策略，低功耗产品需单独评估
板级差异 同一「N16R8」丝印，DevKit 的 RGB LED GPIO、按键、天线形式仍可能不同（参见本仓库 blink 示例里 S3 的 GPIO 注释）

本仓库 blink 示例中 S3 默认灯珠脚位提示：

# ESP32-S3-DevKitC v1.1 → GPIO38
# ESP32-S3-DevKitC v1.0 → GPIO48

你的 N16R8 板若非 DevKitC，以该板原理图为准，不要照搬脚位。

七、快速验证是否「按 N16R8 在跑」

get_idf
cd <工程>
idf.py set-target esp32s3
idf.py build
idf.py -p /dev/cu.usbmodemXXXXXXXX flash monitor

固件侧可打印：

  • 芯片型号 / 特性（esp_chip_info）
  • 空闲堆、SPIRAM 空闲（esp_get_free_heap_size / heap_caps_*）
  • Flash 大小（esp_flash_get_size）

期望大致为：Flash 报 16 MB 量级，且开启 SPIRAM 后能申请数 MB 级大块（具体取决于是否允许 malloc 使用 PSRAM）。

八、适用场景（为何选 N16R8）

适合作为本系列默认板的原因：

  • 16 MB Flash：单固件 + OTA 双分区 + 小文件系统仍较宽裕
  • 8 MB PSRAM：LVGL / 摄像头 / 音频缓冲比「无 PSRAM」的 S3 友好得多
  • S3 + 原生 USB：macOS 上接线与烧录成本低

若项目只要跑 Wi-Fi 传感器、固件很小，N8 / 无 PSRAM 也够用；做图形或多媒体时优先认准 R8。
