1 绪论

1.1研究背景与意义

1.1.1 研究背景

(1) 信息技术发展推动教育变革

在当今数字化时代，信息技术以前所未有的速度蓬勃发展，深刻地改变着社会的各个领域，教育领域也不例外。从早期的计算机辅助教学到如今的智能化教育，信息技术为教育带来了新的机遇与挑战。互联网的普及使得教育资源能够突破地域限制，实现更广泛的传播与共享。在线课程、虚拟实验室等新型教育形式不断涌现，为学生提供了更加丰富多样的学习途径。同时，大数据、人工智能、物联网等前沿技术的发展，也为教育的智能化转型提供了技术支撑。教育不再仅仅局限于传统的课堂教学模式，而是向着更加个性化、智能化、高效化的方向发展。

(2) 传统校园管理模式的困境

随着校园规模的不断扩大，学生数量的日益增加，以及教学管理需求的日益复杂，传统的校园管理模式逐渐暴露出诸多问题。首先，存在严重的信息孤岛现象。校园内各个部门之间的数据相互独立，缺乏有效的共享与整合机制。例如，教务部门的学生成绩数据、学生管理部门的学生档案信息以及后勤部门的资源使用数据等，难以实现实时交互与协同处理，导致信息流通不畅，工作效率低下。其次，传统管理模式大多依赖人工操作，在数据处理和分析方面存在明显不足。例如，在学生考勤管理中，人工记录不仅耗时费力，而且容易出现错误，难以对学生的出勤情况进行全面、准确的分析。再者，传统校园管理模式在应对突发事件时，缺乏快速响应和智能化决策的能力。在校园安全监控方面，依靠人工巡逻和简单的监控设备，难以实时发现并处理潜在的安全隐患。

(3) 智慧校园建设的兴起

为了应对传统校园管理模式的困境，智慧校园建设应运而生。智慧校园旨在利用先进的信息技术，将校园内的教学、管理、生活等各个环节进行深度融合与智能化升级，实现校园管理的信息化、智能化和高效化。通过构建统一的数据平台，打破信息孤岛，实现数据的实时共享与流通。借助物联网技术，实现对校园设施设备的智能化管理，提高资源利用效率。利用人工智能技术，对校园内的各类数据进行分析挖掘，为教学管理决策提供科学依据。智慧校园建设已经成为当今教育领域发展的重要趋势，受到了广泛的关注与重视。

1. 1. 研究意义

(1) 理论意义

丰富智慧校园理论体系：本研究基于 PyQt 平台和卷积神经网络技术展开智慧校园系统的设计与实现，为智慧校园建设提供了新的技术思路和方法。通过对系统架构、功能模块、算法应用等方面的深入研究，进一步丰富和完善了智慧校园的理论体系，为后续相关研究提供了有益的参考。

拓展人工智能在教育领域的应用研究：卷积神经网络作为人工智能领域的重要技术，在图像识别、数据分析等方面具有强大的能力。将其应用于智慧校园建设中，不仅能够解决校园管理中的实际问题，还能够拓展人工智能在教育领域的应用范围和深度，推动教育人工智能的发展。

(2) 实践意义

提高校园管理效率：通过构建基于 PyQt 和卷积神经网络的智慧校园系统，实现校园管理的智能化和自动化。例如，利用卷积神经网络对学生信息进行智能分析，实现学生成绩预测、综合素质评估等功能，能够为教学决策提供及时、准确的数据支持，提高教学管理的效率和科学性。在校园安全监控方面，实时分析监控视频，及时发现异常行为并报警，大大提高了校园安全管理的水平和响应速度。

优化教学资源配置：在教学辅助模块，借助图像识别技术对课堂教学资源进行分类管理，方便教师快速获取所需资料，提高教学效率。同时，通过对学生学习行为和学习效果的数据分析，能够为教师提供个性化教学的依据，实现教学资源的精准配置，提高教学质量。

推动教育现代化进程：智慧校园建设是教育现代化的重要标志之一。本研究的成果有助于推动校园管理与教学模式的创新变革，提升校园的信息化、智能化水平，为培养适应时代发展需求的创新型人才创造良好的环境，进而推动整个教育现代化进程。

1.2国内外研究现状

1.2.1 国外研究现状

在国外，智慧校园的研究与实践开展得较早，并且取得了一系列显著成果。美国、英国、日本等发达国家已经从数字校园建设转向智慧校园建设，在智慧校园的多个关键领域进行了深入探索。

在技术应用层面，国外对卷积神经网络在智慧校园中的应用研究较为前沿。部分高校利用卷积神经网络对校园监控视频进行实时分析，通过精确识别异常行为，如打架斗殴、非法闯入等，极大地提升了校园安全管理水平。例如，美国的一些顶尖高校，将先进的卷积神经网络算法集成到校园安防系统中，实现了对校园内各个区域的全方位智能监控，有效降低了校园安全事件的发生率。在教学辅助方面，通过卷积神经网络对学生学习过程中产生的数据进行挖掘分析，如在线学习行为、作业完成情况等，为教师提供精准的教学建议，助力实现个性化教学。

在系统设计与架构方面，国外注重打造一体化、智能化的校园管理平台。以英国的某些学校为例，他们基于先进的技术框架，构建了涵盖教学管理、学生事务管理、后勤服务管理等多模块的综合性智慧校园系统。该系统不仅实现了各模块间的数据共享与业务协同，还借助人工智能技术实现了智能化的决策支持，如根据学生的综合表现预测其学业发展趋势，为学校的教学资源分配提供科学依据。

在标准建设方面，各主要国家均在尝试通过建立相关标准解决信息孤岛问题。欧盟《数字教育行动计划（2021 - 2027）》提出将开发 “欧洲数字教育内容框架”，为教育部门建设标准的数字资源提供指导原则，这有助于推动智慧校园建设的规范化和标准化。在数字权益保障方面，国外同样高度重视。在提升师生数字素养层面，欧盟发布了欧洲教育者数字能力框架；芬兰面向所有学校遴选和培训 “数字化教学培训师” ，这些举措都为智慧校园的建设和发展提供了有力的人才支持。

1.2.2 国内研究现状

国内的智慧校园建设在近年来也取得了长足的进步，众多高校和科研机构积极投身于智慧校园的研究与实践。

在技术研发与应用上，国内对于基于卷积神经网络的智慧校园相关技术研究热度持续攀升。许多高校和科研团队致力于将卷积神经网络技术与校园实际需求深度融合，开发出一系列具有创新性的应用。在人脸识别技术用于校园门禁和考勤管理方面，国内已经达到了较高的水平，能够快速、准确地识别人员身份，有效提高了校园管理的效率和安全性。同时，在学生情绪识别、课堂行为分析等领域，也有大量基于卷积神经网络的研究成果涌现。例如，一些高校通过多数据集训练和模型优化，实现了对学生课堂专注度、参与度等行为的精准分析，为教师调整教学策略提供了数据支持。

在系统集成与平台建设方面，国内不少学校构建了基于 PyQt 等技术的智慧校园综合管理平台。这些平台整合了校园内的各类信息系统，实现了信息的集中管理和共享，为师生提供了便捷的一站式服务。例如，基于 PyQt 开发的校园信息门户，师生可以通过该门户快速访问各类教学资源、查询个人信息、进行在线交流等。

在政策支持与推动方面，国家出台了一系列教育信息化相关政策，如教育数字化转型战略，为智慧校园建设提供了有力的政策保障。各地政府和教育部门也积极响应，加大对智慧校园建设的投入，推动智慧校园建设在全国范围内广泛开展。在国家教育信息化系列政策，尤其是教育信息化 2.0 政策驱动下，智慧校园建设作为学校推进教育信息化发展的主抓手，在智慧校园环境建设，以及教、学、管、评、测等业务体系建设方面，取得丰富成果，信息技术与业务融合局面已基本形成。国内智慧校园建设也面临一些挑战。如部分智慧校园应用存在 “烟囱式” 应用形态问题，各应用系统数据融通、功能关联较弱，使用时存在大量重复操作现象，业务工作效率降低。同时，一些应用在适配教育场景方面打造不够，对变化多端的场景适应度不够，忽视教育场景的业务闭环建设，致使应用缺少必要的过程性数据共享与智能协同，对提升业务整体效率的作用有限 。

1.3系统的特点

1. 智能化与自动化

本系统基于卷积神经网络强大的数据分析与处理能力，实现了诸多关键功能的智能化与自动化。在校园安全监控领域，系统能够实时分析监控视频流，借助卷积神经网络模型自动识别异常行为，如未经授权的人员闯入、人群聚集等，及时发出警报通知安保人员，极大地提高了校园安全管理的效率和响应速度。在教学管理方面，通过对学生学习数据的持续分析，系统能够自动生成个性化的学习建议和学业预警，帮助学生更好地规划学习路径，同时也为教师提供教学决策支持，实现教学过程的智能化。

1. 高度集成与数据共享

借助 PyQt 平台的优势，系统构建了一体化的智慧校园管理平台，实现了各个功能模块的高度集成。无论是教学管理、学生事务管理，还是后勤服务管理等模块，都能在这个统一的平台上协同工作。各模块之间的数据实现了实时共享，打破了传统校园管理模式下的信息孤岛。例如，学生的基本信息、考勤记录、学习成绩等数据在不同部门之间流通无阻，方便各部门进行综合分析和业务处理，提高了校园管理的整体效率。

1. 良好的用户体验

PyQt 提供了丰富的 GUI 组件和灵活的界面设计方式，使得系统具备简洁直观、易于操作的用户界面。无论是教师、学生还是管理人员，都能轻松上手使用。用户可以通过统一的校园信息门户，便捷地访问各类教学资源、查询个人信息、进行在线交流等。同时，系统还支持多种交互方式，如触摸操作、语音控制等，满足不同用户在不同场景下的使用需求，提升用户体验。

1.4研究内容

1. 系统架构设计

深入研究基于 PyQt 和卷积神经网络的智慧校园系统架构，确定系统的整体框架和各模块的功能划分。包括前端界面设计、后端数据处理与存储、中间层的业务逻辑实现等，确保系统的稳定性、可扩展性和高效性。同时，研究如何优化系统架构，以适应校园规模的扩大和业务需求的变化。

1. 卷积神经网络模型开发与优化

针对智慧校园中的关键应用场景，如人脸识别、学生情绪识别、异常行为检测等，开发相应的卷积神经网络模型。通过大量的数据收集与标注，训练模型以提高其准确性和泛化能力。研究模型优化技术，如调整网络结构、选择合适的损失函数和优化器等，进一步提升模型性能，使其能够更好地满足校园实际应用的需求。

1. 系统集成与测试

将开发好的各个功能模块进行集成，构建完整的智慧校园系统。进行全面的系统测试，包括功能测试、性能测试、兼容性测试等，确保系统在各种情况下都能稳定运行。针对测试过程中发现的问题，及时进行优化和改进，提高系统的质量和可靠性。

1. 应用案例分析与推广

选取典型的校园场景，对系统的实际应用效果进行深入分析。通过对比传统校园管理模式和基于本系统的管理模式，评估系统在提高管理效率、优化教学质量、增强校园安全等方面的实际价值。总结应用经验，为系统在其他校园的推广应用提供参考依据，推动智慧校园建设的普及和发展。

1.5论文结构

图1-1论文结构图

本文的结构如上图所示，相关技术介绍主要介绍了系统的开发工具和前后台框架、分布式架构理论等，系统设计包括流程设计与数据库设计等。





2 相关技术介绍

2.1 Python 介绍

Python 是一种高级、解释型、面向对象的编程语言，由荷兰计算机科学家吉多・范罗苏姆（Guido van Rossum）在 20 世纪 80 年代末开发，并于 1991 年首次发布。其设计理念强调代码的可读性和简洁性，采用缩进来表示代码块，使得程序结构清晰明了，易于理解和维护。

Python 具有丰富的库和模块，涵盖了从科学计算、数据分析、人工智能到网络编程、图形界面开发等几乎所有领域。例如，NumPy 库提供了高效的数值计算功能，是科学计算和数据分析的基础；Pandas 库用于数据处理和分析，能够方便地读取、清洗和处理各种格式的数据；Matplotlib 库则是常用的数据可视化工具，可生成各种类型的图表。在人工智能领域，TensorFlow、PyTorch 等深度学习框架都提供了 Python 接口，使得开发者能够方便地进行模型的开发和训练。

Python 的应用场景非常广泛。在数据科学领域，它是数据分析师和科学家的首选语言，用于数据挖掘、机器学习算法的实现以及数据分析和可视化。在 Web 开发中，Django 和 Flask 等框架使得 Python 能够构建功能强大的 Web 应用程序，如 Instagram、Dropbox 等知名网站都部分使用了 Python。在自动化脚本编写方面，Python 可以用于系统管理、文件处理、网络自动化等任务，通过编写脚本实现日常工作的自动化，提高工作效率。此外，Python 还在游戏开发、自然语言处理、计算机视觉等领域有着广泛的应用。

在基于 PyQt 和卷积神经网络的智慧校园系统中，Python 作为核心编程语言，承担着系统开发的主要任务。它负责调用各种库和框架，实现系统的各个功能模块，如数据处理、模型训练与预测、界面交互等。通过 Python，能够将不同的技术组件有机地结合起来，构建出一个功能完善、高效稳定的智慧校园系统。

2.2 Keras 框架

Keras 是一个用 Python 编写的高级神经网络 API，由 Python 机器学习工程师弗朗索瓦・肖莱（François Chollet）开发，它能够在 TensorFlow、Theano 或 CNTK 等深度学习框架之上运行，提供了一种简洁、快速的方式来构建和训练神经网络模型。

Keras 具有高度模块化和可扩展性的特点。它将神经网络的各个组件，如层、损失函数、优化器等，都设计成独立的模块，开发者可以像搭积木一样轻松地组合这些模块，构建出复杂的神经网络模型。同时，Keras 还支持自定义层和模型，满足开发者对于特殊模型结构的需求。此外，Keras 提供了简洁的 API，使得模型的构建、训练和评估过程都非常直观和便捷，大大降低了深度学习的门槛，即使是初学者也能快速上手。

Keras 在深度学习的各个领域都有广泛的应用。在图像识别领域，它可以用于构建各种图像分类、目标检测和图像分割模型。例如，通过使用 Keras 构建卷积神经网络模型，可以对校园监控图像中的人物、物体进行识别和分类，实现校园安全监控的智能化。在自然语言处理领域，Keras 可以用于文本分类、情感分析、机器翻译等任务。例如，利用 Keras 构建循环神经网络模型，可以对学生的在线学习评论进行情感分析，了解学生的学习感受和需求。在语音识别领域，Keras 也可以用于构建语音识别模型，实现语音指令的识别和处理。

在智慧校园系统的人脸识别功能中，基于 Keras 框架构建卷积神经网络模型，利用其丰富的层类型和简单的模型搭建方式，能够快速实现人脸检测和识别功能。通过加载大量的人脸图像数据进行训练，模型可以学习到人脸的特征表示，从而准确地识别出不同的人脸，为校园门禁管理、考勤系统等提供可靠的技术支持。

2.3 卷积神经网络

卷积神经网络（Convolutional Neural Network，缩写 CNN）是一种专门为处理具有网格结构数据（如图像、音频）而设计的深度学习模型，由纽约大学柯朗数学科学研究所的杨立昆（Yann LeCun）等人在 20 世纪 90 年代提出，最初用于手写数字识别任务，随着硬件计算能力的提升和大数据的发展，CNN 在图像识别、目标检测、语义分割等领域取得了巨大的成功。

CNN 的核心组成部分包括卷积层、池化层和全连接层。卷积层通过卷积核在输入数据上滑动，进行卷积操作，提取数据的局部特征，大大减少了模型的参数数量，降低计算量，同时也提高了模型对图像平移、缩放等变换的不变性。池化层则对卷积层输出的特征图进行下采样，进一步减少数据量，降低计算复杂度，同时保留主要特征。全连接层将池化层输出的特征图进行扁平化处理后，连接到一个或多个全连接神经元，用于分类或回归任务。

CNN 在图像识别领域的应用最为广泛。例如，在智慧校园的学生身份验证系统中，通过 CNN 模型可以准确识别学生的面部特征，实现快速、准确的身份验证，提高校园门禁管理的效率和安全性。在目标检测方面，CNN 可以用于检测校园监控视频中的异常行为，如人员摔倒、物品遗留等，及时发出警报。在语义分割领域，CNN 可以将图像中的不同物体进行分割，如将校园场景图像中的建筑物、道路、植被等进行区分，为校园规划和管理提供数据支持。此外，CNN 在音频处理、自然语言处理等领域也有一定的应用，如语音识别、文本分类等。

在智慧校园系统中，CNN 为学生情绪识别系统提供了强大的技术支持。通过对学生面部表情图像的分析，CNN 模型可以学习到不同情绪对应的面部特征模式，从而实现对学生情绪的准确识别，帮助教师及时了解学生的学习状态，调整教学策略。

2.4 PyQt

PyQt 是 Python 的一个 GUI（Graphical User Interface，图形用户界面）框架，它是 Qt 库的 Python 绑定，由挪威的 Qt Company 开发。Qt 是一个跨平台的 C++ 应用程序开发框架，提供了丰富的 GUI 组件和功能，而 PyQt 则将 Qt 的强大功能引入到 Python 中，使得开发者可以使用 Python 语言轻松创建出功能强大、界面美观的桌面应用程序。

PyQt 具有跨平台性，它可以在 Windows、Mac OS、Linux 等多种操作系统上运行，这使得基于 PyQt 开发的应用程序能够在不同的平台上无缝使用。同时，PyQt 提供了丰富的 GUI 组件，如按钮、文本框、菜单、对话框等，开发者可以通过这些组件快速构建出用户界面。此外，PyQt 还支持信号与槽机制，这是一种事件驱动的编程模型，使得对象之间的通信和交互变得非常简单和高效。例如，当用户点击按钮时，可以通过信号与槽机制触发相应的函数，执行特定的操作。

PyQt 在桌面应用开发领域有着广泛的应用。在智慧校园系统中，PyQt 用于构建系统的用户界面，为教师、学生和管理人员提供了一个友好、易用的交互平台。通过 PyQt 的界面设计工具，如 Qt Designer，开发者可以直观地设计界面布局，然后将设计好的界面文件转换为 Python 代码，与系统的后端逻辑进行集成。例如，在智慧校园的信息管理系统中，用户可以通过 PyQt 构建的界面，方便地查询学生信息、课程安排、成绩等，同时也可以进行数据的录入和修改操作。

在基于 PyQt 和卷积神经网络的智慧校园系统中，PyQt 作为前端界面开发框架，与后端基于 Python 的卷积神经网络模型和数据处理逻辑紧密结合，实现了系统的人机交互功能。用户可以通过 PyQt 界面上传图片、启动摄像头进行人脸识别和学生情绪识别等操作，同时系统的处理结果也会通过 PyQt 界面直观地展示给用户，为用户提供了良好的使用体验。

2.4 tensorflow

TensorFlow 是谷歌开源的机器学习框架，在基于卷积神经网络的智慧校园设计与实现中发挥着关键作用。它支持 CPU、GPU 等多种硬件平台，具有高度灵活性与可扩展性，能轻松构建复杂的神经网络模型。其计算图机制将计算过程抽象为节点和边，通过自动求导实现高效的梯度计算，极大简化了模型训练流程。在智慧校园项目里，借助 TensorFlow，能快速搭建卷积神经网络，用于图像识别、数据分析等任务，例如通过分析监控图像识别校园内的异常行为，或是处理学生的学习数据来提供个性化学习建议。凭借强大的生态系统，TensorFlow 拥有丰富的工具和库，便于开发者进行模型的构建、训练与部署，助力智慧校园项目高效落地。

3 需求分析

本章主要首先对系统开发的可行性进行分析，然后再对整体的系统开发流程和用户注册登录流程以及功能流程进行分析。

3.1可行性分析

3.1.1 技术可行性

在技术层面，构建基于 PyQt 和卷积神经网络的智慧校园系统具有充分的可行性。从编程语言角度，Python 作为核心开发语言，拥有丰富的开源库和框架，涵盖数据处理、机器学习、GUI 开发等多个领域。例如，NumPy 用于高效的数值计算，Pandas 用于数据处理与分析，为智慧校园系统的数据管理提供了坚实基础。在深度学习领域，TensorFlow、PyTorch 等框架通过 Python 接口，能方便地实现卷积神经网络模型的搭建与训练。

Keras 框架极大地简化了卷积神经网络的开发流程。其高度模块化和可扩展的特性，让开发者能够轻松组合各种神经网络组件，构建复杂模型。同时，Keras 支持在 TensorFlow 等后端框架上运行，充分利用这些框架的优势，提升模型训练与推理的效率。在智慧校园系统的人脸识别与学生情绪识别模块中，借助 Keras 可以快速搭建卷积神经网络模型，并通过大量数据训练，实现高精度的识别功能。

卷积神经网络本身在图像识别、数据分析等方面表现卓越，已在众多领域得到成功应用。在智慧校园场景下，利用卷积神经网络对校园监控视频进行分析，能够实现异常行为检测、人员身份识别等功能；对学生面部表情图像进行处理，可准确识别学生情绪，为教学提供数据支持。

PyQt 作为强大的 GUI 框架，为智慧校园系统提供了友好的用户交互界面。它跨平台的特性，确保系统能在 Windows、Mac OS、Linux 等多种操作系统上稳定运行。丰富的 GUI 组件以及信号与槽机制，使得开发者能够快速构建出操作便捷、响应灵敏的用户界面，满足师生和管理人员的使用需求。

3.1.2 经济可行性

从经济角度来看，该智慧校园系统的开发与部署具有较高的性价比。在开发阶段，Python 及其相关库和框架大多是开源免费的，无需支付高昂的软件授权费用。硬件方面，普通的服务器和计算机设备即可满足系统开发与测试的需求，降低了初期硬件投入成本。

在系统部署与运维阶段，由于采用成熟的技术架构，硬件设备的更新换代周期相对较长，减少了硬件频繁更换带来的成本。同时，系统的自动化和智能化功能，如智能考勤、智能安防等，能够有效减少人力投入，降低人力成本。长期来看，智慧校园系统提升了校园管理效率和教学质量，为学校带来的潜在收益将远超初期投入和后期运维成本。

3.1.3 社会接受度

随着信息技术的普及，社会对智能化校园管理和教学模式的接受度不断提高。对于教师而言，智慧校园系统提供的教学辅助功能，如学生学习数据分析、智能备课工具等，能够帮助他们更好地了解学生学习状况，优化教学策略，提高教学效果，因此容易获得教师群体的认可。

对于学生来说，系统提供的便捷服务，如在线学习资源获取、个性化学习推荐、校园生活服务查询等，能够提升学习和生活的便利性，符合当代学生对数字化生活的需求。

对于学校管理人员，智慧校园系统实现了校园管理的信息化和智能化，提高了管理效率，减轻了工作负担，有助于提升学校整体管理水平，也会得到他们的支持。

3.1.4 法律与伦理可行性

在法律层面，智慧校园系统的开发与应用严格遵守相关法律法规。数据采集方面，确保在合法合规的前提下收集学生、教师和管理人员的信息，遵循最小必要原则，仅收集与系统功能相关的数据，并在收集前获得明确的授权同意。数据存储和传输过程中，采用加密技术保障数据安全，防止数据泄露。

在伦理方面，注重保护用户隐私，对涉及个人隐私的数据进行严格管理，未经授权不得泄露给第三方。同时，在学生情绪识别等功能应用中，确保数据仅用于教学改进和学生关怀，避免对学生造成心理压力或歧视。系统的设计与应用旨在促进教育公平、提升教学质量，符合教育伦理和社会道德规范。

3.2 非功能性需求分析

系统需具备高效的响应速度，在面对大量用户并发访问时，如学生集中查询成绩、教师同时进行教学资源调用等场景，关键操作的响应时间应控制在 1 秒以内，保证用户能够及时获取所需信息，避免因等待时间过长而影响使用体验。系统的数据处理能力也至关重要，要能在短时间内完成大规模数据的分析和处理，例如对全校学生的考勤数据、学习成绩数据进行统计分析时，应确保在合理时间内生成准确的结果，满足校园管理和教学决策的及时性需求。

智慧校园系统承载着校园管理和教学的重要任务，必须具备高度的可靠性。硬件方面，采用冗余设计，配备备用服务器和存储设备，确保在部分硬件出现故障时系统仍能正常运行，不影响校园的日常运转。软件层面，通过定期的数据备份和恢复机制，防止数据丢失。同时，引入错误检测和自动修复功能，当系统出现异常时能快速定位问题并进行修复，保障系统的稳定运行。

考虑到智慧校园系统的用户群体包括教师、学生和管理人员，他们的信息技术水平和使用习惯存在差异，因此系统应具有简洁直观的用户界面。操作流程应简单易懂，通过清晰的导航和提示，引导用户快速完成各项操作。例如，在学生使用的在线学习模块中，设计简洁的课程浏览和学习界面，方便学生随时随地学习；在教师的教学管理模块，提供直观的数据展示和操作按钮，便于教师进行课程管理和学生成绩分析。

随着校园业务的发展和技术的更新，系统需要不断进行维护和升级。系统的架构设计应遵循模块化和分层原则，使各个功能模块相对独立，便于后续的修改和扩展。代码编写应符合规范，添加详细的注释，提高代码的可读性。同时，建立完善的系统日志记录机制，方便开发人员在系统出现问题时进行故障排查和修复。

为适应未来校园规模的扩大和业务需求的变化，系统应具备良好的可扩展性。在硬件上，具备灵活的硬件扩展能力，能够方便地增加服务器、存储设备等，以满足不断增长的数据存储和处理需求。在软件方面，采用松耦合的架构设计，便于新增功能模块或对现有模块进行升级，确保系统能够持续满足智慧校园建设的发展需求。

3.3主要研究方法

3.3.1  人脸数据集

Pubfig（Pubfig Figures Face Database）数据集是哥伦比亚大学的公众人物脸部数据 集，包含源自社交网站和新闻网站的 200 个人的58797 张人脸图像，主要用于非限制场 景下人脸识别。与大多数其他现有面部数据集不同， 这些图像是在非合作主体的完全不 受控制的情况下拍摄的。因此， 姿势、光照、表情、场景、相机、成像条件和参数等存 在很大差异。数据集样例图如图 3.1 所示。

图 3.1 Pubfig 数据集样例

LFW（Labeled Faces in the Wild）人脸数据库是由美国马萨诸塞州立大学阿默斯特 分校计算机视觉实验室整理完成的数据库，其应用场景为非受限情况下的人脸识别问题。LFW 人脸数据库通过社交网络上搜集图像，具有一定真实性与可查性，一共含有 13000 多张人脸图像，每张人脸图片都标记有对应人物的名字，其中有 1680 人拥有超过 一张图片，可以从中取出验证数据集。

由于网络上照片拍摄时光照、姿态等均与实验室环境不同， 许多照片存在遮挡问题， 使得 LFW 数据库可以用来测试人脸识别算法的健壮性。因此， LFW  数据库上的算法识 别率已经成为人脸识别算法性能的一个重要参考。数据集样例图如图 3.2所示。

图 3.2 LFW 数据集样例

3.3.2 人脸检测

梯度方向直方图（HOG）是针对更好解决行人检测提出的图像描述子，它通过使用 梯度方向直方图来构成描述人体外形和表达运动特征特征[29]。使用 HOG 提取特征并结 合 SVM 分类器的方法已经被广泛应用于图像识别中，在人脸检测识别、行人检测、纹 理检测等方面应用广泛。在卷积神经网络出现前， 这种提取特征与特征分类方式一直是 主流。算法的主要思想是使用图像边缘的方向密度或梯度表示目标的形状和特征， 梯度 即像素值变化最快的方向，使用梯度计算可以方便的提取图像或目标的边缘，因为边缘 与梯度方向是垂直的。通过这种思想， 使用图像梯度作为边缘，首先将图像划分为若干 小区域并通过梯度算子与图像卷积得到梯度直方图，在将相邻的小区域合并为大区域再 计算梯度，便得到整体的梯度直方图信息，编码后得到 HOG 特征向量。通过 SVM 训 练即可确定提取到的特征所代表的目标。此方法主要提取边缘特征，对光照变化不敏感， 但是有大面积遮挡时效果不佳。

其主要步骤如下：

（1）由于颜色信息作用不大，首先将图像转换为灰度图，使用 Gamma 校正减小图 像光照带来高光与暗调的影响。

（2）计算图像梯度。计算每个像素的梯度值与梯度方向，获取图像边缘并进一步 减小光照影响。梯度计算公式为：

(3.1)

                  G(x, y) = dx (x, y) + dy (x, y)

                      dx (x, y) = I(x +1, y) - I(x, y)

dy (x, y) = I(x, y +1) - I(x, y)

其中，I(x,y)表示图像在点(x,y)处的像素值。

（3）将图像分成若干个细胞单元（cell），如 8×8 大小的单元。

（4）将梯度划分为左、左上、上、右上、右、右下、下、左下 8 个梯度方向，并 统计每个 cell 中的梯度方向，形成梯度直方图与 cell 的描述子[30]。

（5）将相邻的 cell 合并成块（block），一个 block 内所有 cell 梯度直方图连接起 来并归一化作为该 block 的 HOG 描述子。这些 block 是有重叠的所以一些特征会重复出 现并保证整体特征完整性。

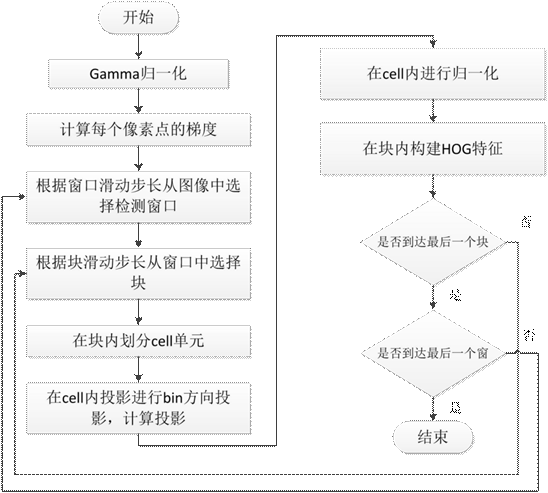

（6）收集所有block 的梯度方向特征结合得到图像的 HOG 特征向量，后续使用分 类器对识别图像中目标。HOG 特征计算步骤如图3.3 所示。

图 3.3 HOG 特征计算步骤

Haar 特征是一种图像特征描述子主要用于目标检测或识别，Haar 特征通常和 AdaBoost 分类器同时使用，而且凭借 Haar 算法实时的特征提取能力以及 AdaBoost 分类 器准确的效果，使其成为人脸检测以及识别领域普及度最高的较为经典的算法。

特征的计算方式和特征选择是影响Adaboost 算法效率的主要因素。输入AdaBoost 算法的数据，使用的是人脸区域灰度变化特征模板，也叫 Haar 特征。下面简要介绍 矩形特征的特点。脸部的某些特征可以由矩形特征抽象地描绘 。Haar 特征描述如图3.4 所示。

图 3.4 Haar 特征描述

3.3.3 人脸对齐

在本文的人脸对齐中主要用到了人脸特征点对齐的方式，例如人脸存在竖直转动时 可以通过双眼外侧特征点连线与水平的夹角确定旋转角度。本文主要使用 Kazemi 等人 在 2014 年提出的级联的回归树（Ensemble of Regression Trees,ERT）[37]。这是一种基于 回归的学习人脸图像到人脸轮廓的映射算法，该算法效率极高，可用于特征点检测、表 情检测、3D 姿态识别等。其主要方法使用两层回归来建立数学模型。第一层回归公式为：

S(ˆ)(t +1)  = S(ˆ)(t )  +yt (I, S(ˆ)(t ) )

其中 S 为形状向量，表示所有人脸关键点位置，γt 为一层回归器，它的输入为当前 形状向量和训练图片，其输出则是对所有关键点的位置更新量。当图片输入后，回归器 会更新所有关键点可以看到在第一层级联回归器中，每经过一层级联回归器，就会对所 有关键点位置进行一次更新来达到更正确的位置[41]。

在第二层回归，也就是γt 内部也是一次回归的过程，在本篇文章中采用的是梯度提 升（Gradient Tree Boosting Algorithm）的方法来减小第一次回归特征点与真实特征点间 的误差从而得到一系列的回归树（Regression Tree）最终完成第二级的回归，需要注 意的是，第二级回归的对象是当前预测值和真实值的差值。经过这一步之后得到了输入人脸的 68 特征点。人脸 68 特征点如图3.5 所示。

图 3.5  人脸 68 特征点

3.4本章小结

本章首先对系统开发的可行性进行了分析，然后对系统的非功能性需求进行了分析，并对系统开发的整体流程以及主要流程操作进行了介绍。



4 系统设计

系统设计是系统开发之前需要做的总体设计，这里主要从系统的架构设计，后台的包括架构设计以及前台页面结构设计，模块设计等进行阐述.

4.1 CNN 网络结构介绍

卷积神经网络（CNN）作为深度学习领域的重要模型，其独特的网络结构使其在处理图像、音频等具有网格结构的数据时表现卓越。CNN 主要由卷积层、池化层、全连接层这几个关键部分组成。

卷积层是 CNN 的核心组件，它通过卷积核在输入数据上滑动，进行卷积操作。卷积核本质上是一个小型的权重矩阵，在滑动过程中，卷积核与输入数据的局部区域进行元素相乘并求和，从而提取数据的局部特征。例如在处理图像时，不同的卷积核可以提取图像中的边缘、纹理、颜色等特征。这种局部连接和权值共享的特性，大大减少了模型的参数数量，降低了计算量，同时也提高了模型对图像平移、缩放等变换的不变性。池化层通常紧跟在卷积层之后，它的作用是对卷积层输出的特征图进行下采样。常见的池化操作有最大池化和平均池化。最大池化是在局部区域内选取最大值作为输出，平均池化则是计算局部区域内的平均值作为输出。通过池化操作，可以进一步减少数据量，降低计算复杂度，同时保留主要特征，使模型对输入数据的微小变化具有更强的鲁棒性。

全连接层位于 CNN 的末端，它将池化层输出的特征图进行扁平化处理后，连接到一个或多个全连接神经元。全连接层的每个神经元都与上一层的所有神经元相连，通过权重矩阵进行线性变换，将提取到的特征映射到最终的分类或回归结果。在图像分类任务中，全连接层的输出通常会经过 Softmax 函数，得到各个类别的概率分布，从而实现图像的分类。

以经典的 LeNet - 5 网络为例，它是最早成功应用于手写数字识别的 CNN 模型。LeNet - 5 包含了多个卷积层和池化层，通过层层卷积和池化操作，逐步提取手写数字图像的特征，最后通过全连接层进行分类。这种简单而有效的网络结构，为后续更复杂的 CNN 模型的发展奠定了基础。在智慧校园的应用场景中，CNN 的网络结构发挥着关键作用。在人脸识别系统中，通过卷积层提取人脸的关键特征，池化层对特征进行筛选和降维，最后全连接层输出识别结果，实现快速准确的身份验证。在学生情绪识别系统中，CNN 同样能够从学生的面部表情图像中提取有效特征，进而判断学生的情绪状态，为教学提供有力支持。

局部连接卷积层是不进行权值共享的卷积层，即不同输入位置的卷积滤波器的权值 是不一样的，使用不同滤波器对同一输入所提取出的特征是不同的，由此可以得到更多的局部特征。但是由于权值不共享， 权值参数则会大量增加。其网络结构如表 4.1 所示：

表 4.1  加入局部连接的网络结构

层	卷积核大小
Input	128×128×3
Conv1	32×5×5
MaxPooling2	32×2×2
Conv3	32×3×3
MaxPooling3	32×2×2
Conv4	32×3×3
MaxPooling5	32×2×2
Locally-Connected6	32×3×3
Locally-Connected7	32×3×3
AveragePooling8	32×2×2
Hidden9	128×1×1

首先使用三个 3×3 的卷积层压缩图像特征并且 3×3 的卷积核相对 5×5 或 7×7 的卷积 核来说所需参数少。在压缩图像特征后使用两层 3×3 大小的局部连接层放大特征表现， 局部连接层个数不宜过多，否则训练的权值参数将会过多，模型加载困难。

4.2 ResNet 模型

ResNet是 2015 年 ILSVRC 分类比赛的冠军，解决了随着网络结构的加深识别准 确率却下降的问题，深层的网络会存在梯度消失或者梯度爆炸，使得网络难以训练，而 ResNet 可以“跨层连接”，即某一层网络被激活后可以跨层传递下去，它允许网络尽可 能的加深。且其中应用了 1×1 大小的卷积核，可以对输入的特征图进行压缩通道、减少 计算量的同时保持其信息不变。

针对网络结构变深使得网络学习能力退化问题，作者提出了一个残差（Residual） 结构，即增加一个恒等映射（identity mapping），作者将 H(x)作为残差结构的输出，而 残差结构将原来的 F(x)替换成了F(x)+x，此时模型学习到的就是 H(x)=F(x)+x，且 H(x) 较 F(x)来说更难优化效果也接近。残差结构如图 4.2 所示：

这一方式不仅可以使网络学习残差，也使得网络解决了深层网络的信息损失问题， 并且优化了整个网络训练过程。这个残差结构通过 shortcut connection 实现，通过残差 将这个结构的输入和输出进行一个逐元素的叠加，这种叠加特征的设计被证实可以提升 模型识别效果，加快模型训练速度，随着模型深度提升时不会出现梯度消失与模型退化 问题，且不会带来模型计算量与参数提升等方面的负面效果。对于 shortcut 的方式，作 者提出了三个选项：A，恒等映射方式，用 0 来填充输入和输出不一致时维度扩大的部 分；B，使用恒等映射与线性投影，当网络输入等于输出时使用恒等映射，网络输入不 等于输出时使用线性投影；C，对于所有的输入输出均使用线性投影。作者对这三个选 项都进行了实验，发现虽然 C 效果优于 A、B 方法，但是其结果相差不大，因此线性投 影最优解，而使用 0 补全填充不会给模型增加多余计算量，这有利于构建一个更深层的网络。

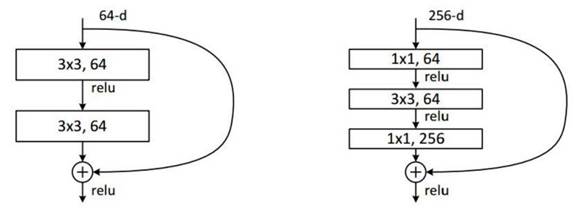

进一步实验，作者又提出了更深的残差结构，其结构如图 4.3 所示。当层数相同时， 使用残差结构相当于减少了参数数量，所以理论上增加模型层数可以使模型非线性能力 提高，增加表达能力。于是作者构建了 34 、50 、101 、152 层的 ResNet，实验证明网络 并没有出现梯度消失与学习能力退化问题，模型错误率和计算复杂度也处在同类中的较 低水平。

图 4.3  更深的残差模块

4.3 Softmax 损失函数与全连接层输出的超球面结构

Softmax 函数的作用是将输入的 K 维向量 z“压缩”到另一个 K 维实向量σ(z)中，输 出的每一个元素都属于(0,1)范围内，且各元素之和为 1。在神经网络的输出后使用 Softmax 损失函数可以将神经网络的输出归一化到(0,1)之间，基于统计特性的 Softmax 函数使得结果可以看做概率分布，属于某个类别的值越大，则该样本被分类到某个类别 的概率就越大。Softmax 值计算公式如公式 4.1 所示：

Softmax 函数实际上是有限项离散概率分布的梯度对数归一化。因此， Softmax 函数 在包括多项逻辑回归，多项线性判别分析，朴素贝叶斯分类器和人工神经网络等的多种 基于概率的多分类问题方法中都有着广泛应用。

4.4 基于全连接层输出超球面结构的损失函数

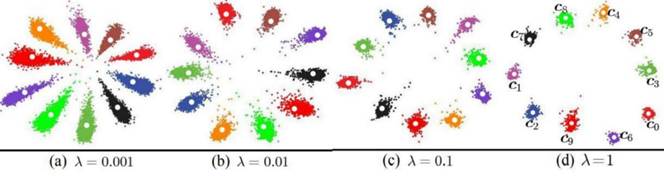

当全连接层输出为 2 时，将结果可视化后呈现以原点为中心的仿射状分布，如图 1.4 所示，将每个放射 状区域通过模型迭代训练，使其在空间中的分布向每类中心聚拢，如图 4.4 所示。其损 失函数如公式 4.2 所示，其中 ci为第 i 类中心。整个损失函数实质为在softmax loss 的基 础上加上同一类的输出特征到类中心距离之和，以此加入损失函数使得反向传播时不断 降低类间距离，达到使用欧氏距离分类的效果。

图 4.4 λ取不同值时分类的结果分布

4.5 情绪识别

在智慧校园的建设中，情绪识别技术成为了一项关键应用，为教育教学提供了新的视角和支持。情绪识别主要是通过分析个体的生理信号、面部表情、语音特征以及文本信息等，来判断其当前的情绪状态，如快乐、悲伤、愤怒、惊讶等。

在智慧校园场景下，情绪识别有着广泛的应用。课堂教学中，教师可以借助情绪识别系统，实时了解学生的情绪变化。当发现多数学生表现出困惑或疲惫情绪时，教师能够及时调整教学节奏和方法，以提高教学效果。例如，在讲解复杂的知识点时，如果系统检测到学生普遍出现迷茫的表情，教师可以放慢语速，增加实例讲解，帮助学生更好地理解。在学生心理健康辅导方面，情绪识别也能发挥重要作用。通过长期监测学生的情绪状态，学校可以及时发现可能存在心理问题的学生，并提供针对性的辅导和干预。

基于卷积神经网络（CNN）的情绪识别方法是当前的主流技术之一。实现过程中，首先需要收集大量的面部表情图像数据作为训练集。这些图像要涵盖各种不同的情绪类别，并且尽可能包含不同种族、年龄、性别等多样化的样本，以提高模型的泛化能力。数据收集后，进行标注，标记出每张图像所对应的情绪类别。

import tensorflow as tf

from tensorflow.keras.models import Sequential

from tensorflow.keras.layers import Conv2D, MaxPooling2D, Flatten, Dense

model = Sequential([

Conv2D(32, (3, 3), activation='relu', input_shape=(48, 48, 1)),

MaxPooling2D((2, 2)),

Conv2D(64, (3, 3), activation='relu'),

MaxPooling2D((2, 2)),

Flatten(),

Dense(64, activation='relu'),

Dense(7, activation='softmax')

])

model.compile(optimizer='adam',

loss='sparse_categorical_crossentropy',

metrics=['accuracy'])



5系统实现

5.1 人脸识别

人脸识别作为智慧校园的关键功能，在校园安全管理、教学考勤等方面发挥着重要作用。其原理基于卷积神经网络强大的特征提取能力，通过对人脸图像的关键特征进行分析与比对，实现对人员身份的精准识别。

在实际应用中，首先需要建立庞大的人脸数据库。利用校园内已有的学生、教师和工作人员信息，采集他们的面部图像，并对图像进行预处理，包括灰度化、降噪、归一化等操作，以提高图像质量，便于后续的特征提取。接着，运用卷积神经网络模型对预处理后的图像进行训练，模型会自动学习人脸的各种特征，如五官的形状、位置和相对比例等。在识别阶段，当摄像头捕捉到实时人脸图像时，系统会快速提取该图像的特征，并与数据库中的特征模板进行比对，通过计算相似度来确定人员身份。

在智慧校园中，人脸识别广泛应用于门禁系统。只有识别通过的人员才能进入校园，有效防止外来人员随意进入，保障校园安全。在课堂考勤方面，人脸识别可以快速准确地记录学生的出勤情况，避免了传统点名方式的繁琐和可能出现的代答现象，提高了考勤效率和准确性,如图5-1所示。

5.2 情绪识别

情绪识别技术为智慧校园的教育教学和学生关怀提供了全新的视角。它主要通过分析个体的面部表情、语音特征、生理信号以及文本信息等，来判断其当前的情绪状态，如快乐、悲伤、愤怒、惊讶等。

基于卷积神经网络的情绪识别方法是当前的主流技术。实现过程中，需要收集大量包含各种情绪类别的面部表情图像数据作为训练集，这些图像应尽可能涵盖不同种族、年龄、性别等多样化的样本，以增强模型的泛化能力。数据收集后，对每张图像进行标注，标记出对应的情绪类别。随后，利用 Python 和深度学习框架，如 TensorFlow 或 PyTorch，搭建基于 CNN 的情绪识别模型。以 Python 和 TensorFlow 为例，通过构建包含卷积层、池化层和全连接层的模型结构，先由卷积层和池化层提取图像特征，再通过全连接层进行分类，最后使用 softmax 函数输出不同情绪类别的概率。

在智慧校园场景下，情绪识别在课堂教学和学生心理健康辅导方面有着重要应用。在课堂上，教师借助情绪识别系统实时了解学生的情绪变化，当发现多数学生表现出困惑或疲惫情绪时，教师能够及时调整教学节奏和方法，提高教学效果。在学生心理健康辅导方面，通过长期监测学生的情绪状态，学校可以及时发现可能存在心理问题的学生，并提供针对性的辅导和干预。尽管情绪识别技术潜力巨大，但由于不同个体表达情绪的方式存在差异，且环境因素可能对识别结果产生干扰，未来仍需进一步优化算法，提升模型的准确性和鲁棒性,如图5-2所示。

6 系统测试

6.1 系统测试目的

系统测试是基于 PyQt 和卷积神经网络的智慧校园系统开发过程中不可或缺的关键环节，其目的具有多维度的重要性。

首先，确保系统功能的正确性是系统测试的核心目标之一。通过全面且细致的测试，验证人脸识别、情绪识别等核心功能是否按照预期设计准确运行。例如，在人脸识别功能测试中，要检验系统能否在各种复杂光照条件、不同面部姿态下，精准地识别出人员身份，避免出现误识别或识别失败的情况。对于情绪识别功能，需确认系统能否准确判断出多种情绪状态，为教学和学生关怀提供可靠依据。

其次，系统测试有助于评估系统的性能表现。测试系统在高并发情况下的响应速度，如在学生集中上课打卡时段，人脸识别系统能否快速完成身份验证，确保人员通行顺畅，不出现卡顿或延迟现象。同时，测试系统的数据处理能力，当处理大量学生情绪数据、考勤数据时，能否在规定时间内完成分析和存储，满足校园高效管理的需求。

再者，系统测试能够提升用户体验。通过模拟真实用户的操作场景，收集用户反馈，优化系统的界面设计和操作流程，使其更加简洁、直观、易用。例如，在测试过程中发现用户在使用情绪识别功能的界面交互存在困惑，及时调整界面布局和提示信息，提高用户满意度。

6.2 系统兼容性测试

系统兼容性测试是确保智慧校园系统能够在不同环境下稳定运行的重要保障。

在硬件兼容性方面，测试系统在不同类型的计算机设备上的运行情况，包括不同品牌、型号的 PC 机、笔记本电脑，以及用于校园门禁、课堂监控的各类嵌入式设备。例如，检查系统在老旧配置的计算机上是否能正常加载和运行，避免因硬件性能不足导致系统崩溃或功能异常。同时，测试系统与摄像头、麦克风等外部设备的兼容性，确保人脸识别和情绪识别功能在不同设备上都能准确采集数据。

软件兼容性测试同样关键。一方面，测试系统在不同操作系统下的兼容性，如 Windows、Mac OS、Linux 等主流操作系统。确保系统在各种操作系统上的界面显示正常、功能操作一致，避免出现因操作系统差异导致的界面错乱、功能无法使用等问题。另一方面，测试系统与其他常用软件的兼容性，如办公软件、教学管理软件等，确保在校园日常工作环境中，智慧校园系统能与其他软件协同工作，不产生冲突。

网络兼容性测试也是不可忽视的一环。测试系统在不同网络环境下的运行情况，包括校园内网、互联网，以及不同网络带宽条件。验证系统在网络波动、信号不稳定的情况下，能否保持数据传输的准确性和稳定性，确保人脸识别和情绪识别等功能不受网络因素的严重影响。通过全面的系统兼容性测试，能够有效提升智慧校园系统的适用性和稳定性，为校园的数字化建设提供可靠支持。

6.3 功能性测试

本部分首先进行神经网络结构的性能测试，我们首先对局部连接卷积、VGG16 、 GoogLeNet v2 、ResNet34 使用 Softmax 损失函数及随机梯度下降（Stochastic Gradient Descent，SGD）优化器，学习率 lr=0.01，动量衰减 momentum=0.9，批大小 batch size=256 进行测试，训练至模型精度 acc 基本不再变化为止。实验结果表明， 局部连接卷积神经 网络由于参数过多，训练时间长，计算量极大，最终训练完成的模型大小为其余模型的 大约两倍，故抛弃此种模型。实验结果计算方式使用测试集中识别正确的图片数比全部 测试集数量得出。表 6.1 给出了实验结果。

表 6.1  卷积神经网络对比实验

模型	Top-1 精度（%）	参数量
VGG16	75.7	1.38×109
GoogLeNet v2	78.2	1.12×108
ResNet34	81.8	3.6×109

6.4 本章小结

本章主要介绍了先对系统进行了兼容性的测试，然后在针对系统的主要功能进行了用例测试，测试结果表明，系统符合既定的功能需求目标。
